Когда сервоманипулятор оправдывает свою дополнительную стоимость?

Сервоманипулятор стоит дороже базового пневматического загрузчика, гравитационной системы подачи или ручной станции перемещения. Это очевидно уже на этапе получения коммерческого предложения. Менее очевидно, где заключается реальная стоимость: не только в самом роботе, но и в захватах, защитном ограждении, смене оснастки, программировании, занимаемой площади, пусконаладке и производственных перерывах, необходимых для его правильной установки.

Поэтому для отделов закупок правильный вопрос заключается не в том: «Дорога ли роботизированная обработка?» Вопрос звучит так: «Какие повторяющиеся производственные потери устранит эта система и можно ли их измерить?» Сервоманипулятор обычно оправдан, когда он устраняет постоянное узкое место, а не просто заменяет оператора, который и без того успевает за процессом.

Это различие имеет значение для сварочных ячеек, обслуживания станков с ЧПУ, линий лазерной резки, листогибочных прессов, производства балок и обработки листового металла. В таких условиях обработка материалов часто определяет фактическую производительность оборудования. Быстрый лазерный резак или станок с ЧПУ не может создавать ценность, пока ожидает загрузки, выгрузки, поворота, штабелирования или разрешения на контроль.

Стоимость оправдана, когда производительность ограничивает обработка, а не сам технологический процесс

Наиболее убедительное обоснование инвестиций возникает, когда основная машина слишком долго простаивает между циклами. Токарный станок с ЧПУ может стабильно выполнять программу обработки, но затем ждать, пока оператор откроет дверь, извлечёт готовую деталь, осмотрит её, установит новую заготовку, закроет дверь и перезапустит станок. Цикл обработки может быть стабильным, а цикл загрузки — нет.

Именно здесь сервопривод оправдывает свою более высокую стоимость. Манипулятор с сервоприводом способен повторять заданные позиции, траектории движения, ограничения ускорения и выдержки времени с гораздо большей управляемостью, чем простой механизм захвата и перемещения. Это не означает автоматически, что он быстрее при каждом перемещении. На практике это означает, что последовательность операций перемещения достаточно предсказуема для координации с сигналами станка, конвейерами, позиционерами, защитными блокировками и последующими станциями.

Покупателям следует смотреть не только на среднее время цикла станка. Более показательным является разброс между циклами. Если номинально процесс выполняется каждые четыре минуты, но фактическое время загрузки и выгрузки значительно меняется в зависимости от доступности оператора, усталости, ориентации детали или движения погрузчиков, автоматизация может иметь более веское обоснование, чем предполагает средний показатель.

Робота особенно стоит рассматривать, когда один оператор должен обслуживать несколько станков, но не может делать это без возникновения времени ожидания. Это также может быть оправдано там, где технически возможно укомплектовать персонал, но трудно обеспечить его стабильность во всех сменах. Вопрос заключается не просто в стоимости труда. Это стоимость производственной линии, выпуск которой меняется всякий раз, когда опытный оператор отсутствует, переведён на другую работу или занят доработкой.

Повторяемость имеет коммерческую ценность, когда положение детали влияет на качество

Перемещение становится вопросом качества всякий раз, когда заготовка должна поступать на следующую станцию в надёжной ориентации. Сварка — привычный пример. Даже небольшая нестабильность при загрузке в приспособление может вызвать смещение, зазоры, плохую доступность для горелки или дополнительную подгонку до начала сварки. При механической обработке непостоянное положение зажима может привести к проблемам с зазором для инструмента, нестабильным базовым поверхностям и более частому вмешательству оператора.

Сервоманипулятор не заменяет качественную оснастку. Фактически слабая оснастка — один из самых быстрых способов потратить инвестиции в робота впустую. Робот может многократно устанавливать деталь в одну и ту же несовершенную схему базирования. До утверждения автоматизации отделы закупок и инженерные группы должны подтвердить, как базируется деталь, как учитывается деформация, варьируется ли поступающий материал и что происходит, когда компонент слегка изогнут, покрыт маслом, нагрет или имеет заусенцы.

Лучшие применения обычно характеризуются контролируемой группой деталей, стабильными поверхностями захвата и известными схемами штабелирования. Худшие применения часто связаны с частой сменой продукции, нестандартными сварными конструкциями, неконтролируемыми входящими пачками или процессом, который всё ещё зависит от решения оператора о приемлемости заготовки.

Вопросы, позволяющие определить, действительно ли повторяемость представляет ценность

• Влияет ли размещение детали на результаты сварки, резки, гибки, механической обработки или измерений?
• Вносят ли операторы в настоящее время частые небольшие корректировки до начала основного процесса?
• Можно ли базировать заготовку по повторяемым механическим базам, а не на основе визуальной оценки?
• Связана ли доработка со следами от перемещения, падением деталей, деформацией, неправильной ориентацией или плохим штабелированием?
• Будет ли робот достаточно долго обрабатывать один стабильный ассортимент продукции, чтобы окупить затраты на проектирование и программирование?

Если ответ на несколько этих вопросов положительный, ценность сервопривода заключается не только в замене труда. Он становится инвестицией в управление процессом.

Тяжёлые, горячие, острые или неудобные детали меняют расчёт

Безопасность иногда обсуждают в общих терминах, но обоснование закупки становится более конкретным, когда задача перемещения связана с реальным физическим риском. Тяжёлые изготовленные детали, лист после лазерной резки с острыми кромками, горячие заготовки после сварки, длинные профили и компоненты с нестабильным центром тяжести не являются обычными задачами ручного перемещения. Даже при использовании подъёмных средств оператору всё равно может требоваться направлять, поворачивать или выравнивать заготовку рядом с движущимся оборудованием.

В таких условиях роботизированный манипулятор может быть оправдан, даже если экономия только на труде выглядит умеренной. Система может отделить персонал от повторяющихся движений рядом с патронами, сварочными позиционерами, листогибочными прессами, вращающимися роликами или передаточными конвейерами. Однако автоматизация безопасности должна проектироваться как полноценная ячейка. Манипулятор является лишь одним из элементов. Покупатели должны оценить ограждения, системы управления с уровнем безопасности, блокировки, архитектуру аварийной остановки, безопасный доступ для технического обслуживания и процедуры восстановления после неисправности.

Распространённая ошибка — утвердить робота и оставить вопрос концевой оснастки на поздний этап проекта. Захват часто является наиболее специфичным для конкретного применения компонентом. Он должен удерживать деталь в её фактическом состоянии, а не в идеальном виде на чертеже. Качество поверхности, прокатная окалина, масло, отверстия, резаные кромки, температура и изменение центра тяжести — всё это влияет на пригодность вакуумных присосок, магнитных инструментов, механических зажимов, вил или специальной оснастки.

Не сравнивайте только цену робота

Значимое сравнение затрат включает полную установленную систему и стоимость поддержания её производительности. Низкая первоначальная цена робота может оказаться дорогой, если объём интеграции определён неясно. Напротив, более высокая цена может быть обоснованной, если она явно включает проектирование захвата, интеграцию систем управления, обучение, поддержку при пусконаладке, оборудование безопасности и документированные критерии приёмки.

Окупаемость должна основываться на высвобождаемой мощности, а не на теоретической производительности. Если робот позволяет существующей сварочной ячейке работать более стабильно в течение смены, это может быть полезно. Но если ограничивающим звеном остаётся последующая станция контроля, линия окраски или подача материала, дополнительный выпуск на предыдущем этапе может лишь создать запасы незавершённого производства. Хорошее обоснование капитальных затрат отражает весь поток, прежде чем относить экономию к ячейке перемещения.

Когда сервоманипулятор может быть неправильной покупкой

Не каждый трудоёмкий процесс следует автоматизировать с помощью многоосевого робота. Для простых линейных перемещений портальная система, подающее устройство, подъёмный стол, роликовый конвейер или специализированный загрузчик могут обеспечить требуемый результат с меньшими затратами и более простым обслуживанием. Если геометрия детали редко меняется, а перемещение предсказуемо, более простое оборудование часто является лучшим коммерческим выбором.

Роботизированное перемещение также трудно обосновать, когда объёмы производства нерегулярны, а ассортимент продукции постоянно меняется. Гибкий манипулятор можно перепрограммировать, но перепрограммирование не бесплатно. Оно требует квалифицированного времени, пробных деталей, оценки рисков, а иногда новых захватов или доработки оснастки. Выражение «гибкая автоматизация» не следует трактовать как «не требующая инженерных усилий».

Ещё одним предупреждающим признаком является плохая подача материала. Если детали поступают в случайно уложенном виде, смешанными по толщине, деформированными после сварки или без надёжной точки захвата, для роботизированного проекта могут потребоваться датчики, системы технического зрения, оборудование для разделения или ручная предварительная сортировка. Эти дополнения всё ещё могут быть оправданы, но их стоимость следует честно учитывать с самого начала, а не считать мелкими деталями, которые будут решены после установки.

Рассматривайте робота как часть производственной линии, а не как отдельную покупку

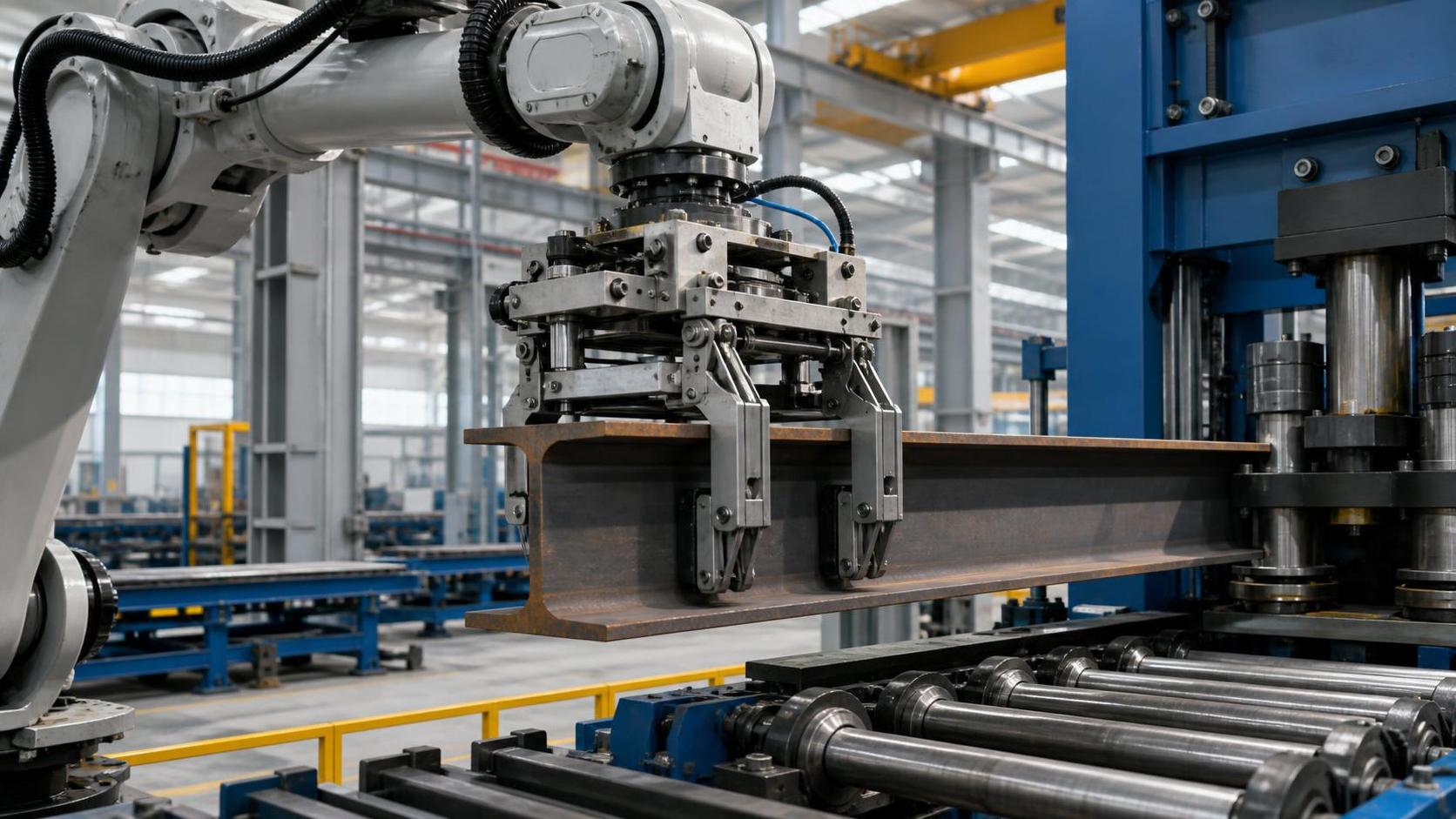

Это особенно актуально в производстве строительных стальных конструкций и H-балок. Линия изготовления балок может включать сборку, сварку, правку полок, передачу и штабелирование. Автоматизация одного перемещения может улучшить ритм работы, но должна соответствовать скорости, рабочей зоне и условиям материала окружающего оборудования.

Например, при оценке роботизированной передачи в зоне правки отдел закупок должен проверить размеры балки, температуру в точке перемещения, направление движения, необходимую длину буферной зоны, а также работает ли линия непрерывно или партиями. Такое оборудование, какстанки для правки H-балок YTJ-60B и YTJ-80B, показывает, почему эти детали важны: доступные варианты рассчитаны на различную толщину и ширину полок, а также минимальную высоту стенки, в то время как сам процесс правки основан на прочных роликах, высокоусильном прессовании и контролируемой регулировке. Робот, выбранный без учёта этих физических условий, может иметь достаточную номинальную грузоподъёмность, но всё же плохо соответствовать фактической задаче перемещения.

На линии H-балок может быть достаточно менее дорогостоящего решения для передачи, если профили перемещаются в одном направлении по стабильным роликовым конвейерам. Сервоманипулятор становится более привлекательным, когда профили необходимо поворачивать, направлять на разные станции, контролируемо размещать в приспособлениях или когда ручное вмешательство создаёт задержки либо риски. Предпочтительное решение зависит от потока материала, а не от того, выглядит ли робот более передовым.

Стройте обоснование утверждения на доказательствах с вашего собственного производства

Перед запросом окончательных предложений зафиксируйте данные за несколько обычных производственных смен. Отметьте время простоя оборудования, вызванное загрузкой и выгрузкой, количество ручных операций с каждой деталью, длительность переналадки, бракованные детали, связанные с перемещением, а также все случаи, когда операторы ждут подъёмное оборудование или доставку материала. Эта информация полезнее общего заявления об окупаемости автоматизации, поскольку она выявляет ограничение, характерное для конкретного предприятия.

Затем попросите поставщиков ответить на чёткое техническое задание: чертежи деталей и допуски, диапазон веса, годовой или ежемесячный характер объёмов, целевые показатели цикла, интерфейсы существующего оборудования, состояние материала, требуемые переналадки, планировку площадки, доступность инженерных коммуникаций и местные требования безопасности. В коммерческом предложении должны быть указаны допущения. Если поставщик предполагает, что детали аккуратно размещены на паллетах, тогда как реальный процесс использует нестандартные контейнеры, это несоответствие необходимо устранить до выпуска заказа на поставку.

Для покупателей оборудования, осуществляющих закупки по нескольким категориям процессов, также полезно работать с поставщиками, которые понимают оборудование на предшествующих и последующих этапах, а не рассматривают робота изолированно. Компания Wuxi Samgins International Trade Co., Ltd., основанная в 2012 году, поставляет оборудование для сварки, резки и механической обработки с ЧПУ, лазерной обработки, изготовления изделий из листового металла и линий производства H-балок. Такой более широкий взгляд на оборудование полезен при оценке интерфейсов, поскольку решение для перемещения должно соответствовать производственному маршруту в целом. Выбор оборудования и организация производства осуществляются с учётом требований системы качества ISO9001 и стандартов ЕС CE, где это применимо, однако окончательный объём соответствия всегда должен быть подтверждён для рынка назначения и полной установленной ячейки.

Практический критерий принятия решения

Сервоманипулятор оправдывает свою дополнительную стоимость, когда он надёжно превращает нестабильную ручную операцию в полезную производственную мощность, повторяемое позиционирование или более безопасный рабочий процесс. Он наиболее убедителен там, где станки ожидают детали, перемещение влияет на качество, операторы подвергаются сложным движениям, а ассортимент продукции достаточно стабилен, чтобы автоматизация оставалась загруженной.

Он менее убедителен, когда основной процесс плохо организован, объёмы неопределённы, оснастка не готова или простое конвейерное решение может выполнить ту же задачу. Обоснованным решением о закупке является не то, которое включает наибольшую степень автоматизации. Это решение, при котором грузоподъёмность, оснастка, время цикла, поток материалов, проектирование безопасности и последующая производственная мощность были проверены совместно до размещения заказа.
