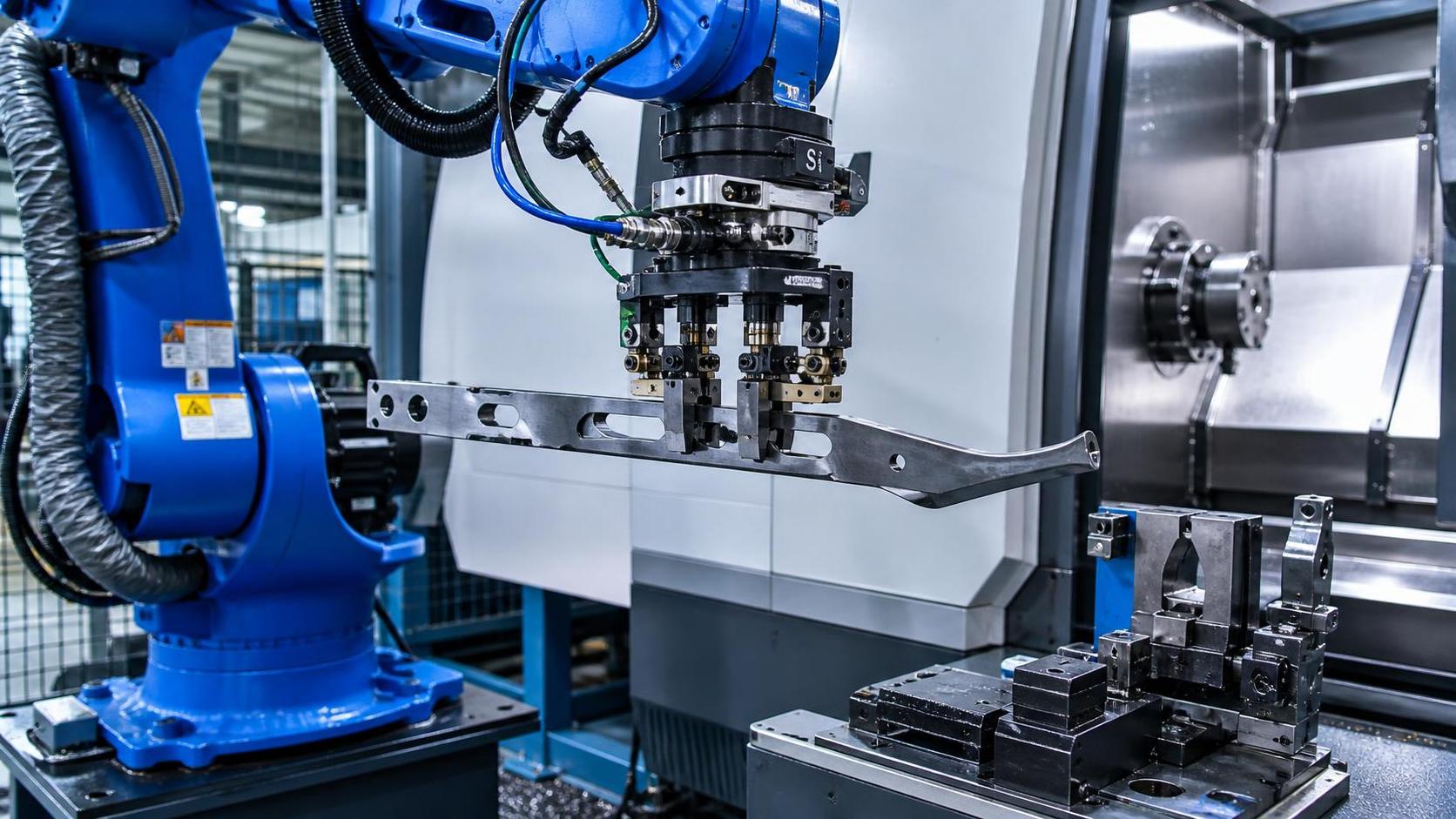

Возможности для тяжелых условий определяются перемещаемой нагрузкой, а не только номинальной грузоподъемностью

Роботизированную руку для перемещения материалов в производственных процессах не следует выбирать, сравнивая только номинальные значения грузоподъемности. В ячейках для тяжелых условий робот перемещает не только заготовку: фактическая перемещаемая масса включает захват или оснастку, переходные плиты, пневматические или гидравлические компоненты, датчики, кабельные пакеты и иногда устройство позиционирования детали. Робот с номинальной грузоподъемностью 200 кг может не подходить для стального компонента массой 160 кг, если концевой эффектор добавляет 55 кг и значительно смещает центр нагрузки от фланца.

Практический вопрос при выборе заключается в том, способен ли робот управлять полной нагрузкой при требуемых вылете, ориентации, ускорении и рабочем цикле, не достигая предельных значений крутящего момента по осям. Поэтому грузоподъемность, центр тяжести и момент инерции должны оцениваться как единый набор параметров. Поставщик должен уметь рассмотреть предлагаемую оснастку на конце руки и предоставить расчет нагрузки, а не просто подтвердить, что масса заготовки ниже опубликованной номинальной грузоподъемности.

Это различие становится критически важным для изготовленных стальных деталей, которые имеют большую длину, асимметричную или изменяемую геометрию. Короткую плотную поковку может быть легко перемещать при определенной массе. Длинная плита, элемент рамы, цилиндрическая обечайка или сварная сборка той же массы могут создавать значительно более высокую вращательную нагрузку, поскольку их центр тяжести расположен дальше от запястья робота.

Грузоподъемность должна включать массу захвата, вариации процесса и реалистичный запас

В спецификациях на закупку максимальная перемещаемая масса должна указываться как полный комплект для перемещения. Полезный запрос к интегратору или поставщику роботов включает:

• Максимальную и минимальную массу заготовки;
• Габариты заготовки, включая наибольшую выступающую длину;
• Расчетный центр тяжести и допустимые отклонения;
• Массу и размеры захвата, оснастки, устройства смены инструмента и кабелей;
• Наличие на детали окалины, масла, сварочных брызг, острых кромок или неровностей поверхности;
• Требуемую ориентацию детали во время загрузки, выгрузки, перемещения и подачи.

Рискованно выбирать робота без запаса только потому, что статический расчет соответствует каталожному значению. Доступная мощность меняется в зависимости от положения руки, ускорения и инерции нагрузки. Применение также может развиваться: измененное семейство деталей может получить ребра жесткости, более длинные фланцы или более тяжелую оснастку для перемещения. Умеренный запас грузоподъемности может предотвратить непригодность автоматизированной ячейки при изменении производственных требований.

Однако увеличение размера робота без анализа всей ячейки имеет последствия. Более крупный робот может повысить капитальные затраты, нагрузку на пол, размер зоны безопасности, потребление энергии и размеры защитного ограждения. Он также может быть менее подходящим для коротких быстрых перемещений, если применение фактически ограничено легкими деталями и высокой частотой циклов. Правильный выбор — не самая большая доступная роботизированная рука для перемещения материалов, а та, чей диапазон допустимых нагрузок остается приемлемым для всех утвержденных деталей и рабочих положений.

Вылет — это трехмерная рабочая зона, а не один радиус

Максимальный вылет часто рассматривается как простое расстояние от основания робота до самой удаленной точки. Для производственных ячеек этого недостаточно. Рука должна доставать внутрь станка с ЧПУ, проходить через дверной проем, обходить оснастку и конвейеры, поворачивать деталь и точно устанавливать ее, не входя в сингулярные или механически ограниченные положения.

Робот может технически доставать до патрона станка или сварочной оснастки, но при этом не иметь возможности подойти под углом, необходимым для безопасной загрузки. Ориентация запястья, зазор для локтя и физические размеры захвата могут исключить положения, которые кажутся доступными на двумерной компоновке. Внутренние конструкции станка также имеют значение: защитные экраны СОЖ, тиски, задние бабки, паллеты, зажимные башни и опоры деталей могут препятствовать траектории робота.

При обслуживании станков полезную рабочую зону следует проверять по всей последовательности загрузки: точке захвата, точке подхода, точке входа в станок, точке установки, положению с зазором для зажима, положению извлечения и месту выгрузки. Для листогибочных прессов, систем резки и оборудования для обработки листа робот также должен обходить зоны перемещения материала и зоны доступа оператора.

Высота установки основания заслуживает такого же внимания. Робот, установленный на полу, может иметь достаточный горизонтальный вылет, но недостаточный вертикальный доступ внутрь станка. Пьедестал может улучшить доступ, но способен создать помехи сверху или потребовать более прочного фундамента. Потолочный или настенный монтаж может освободить пространство на полу, однако меняет прокладку кабелей, доступ для обслуживания и требования к конструкции.

Время цикла зависит от ограничений ускорения и координации процесса

Характеристики скорости робота могут вводить в заблуждение при оценке вне контекста применения. Опубликованные максимальные скорости суставов не отражают достижимое время цикла для тяжелой нецентрованной стальной нагрузки. По мере роста инерции ускорение и замедление обычно снижаются, а робот должен дополнительно замедляться возле оборудования, зон безопасности или точек точной установки.

Для ячейки загрузки станка с ЧПУ значимый цикл — это не только «время захвата и установки». Он включает работу двери станка, подтверждение состояния патрона или тисков, сигналы наличия детали, разжим зажима, условия остановки шпинделя, время обдувки или слива СОЖ и время, необходимое для подготовки следующей заготовки. Если обработка занимает несколько минут, чрезвычайно быстрый робот дает небольшое преимущество. Если цикл станка короткий, ограничивающим фактором могут стать движения робота, срабатывание захвата и задержки интерфейса.

В сварочном производстве перемещение может быть связано с вращением оснастки, подтверждением прихваточной сварки, доступом к шву, временем охлаждения и передачей детали. Робота не следует оценивать как самостоятельное перемещающее устройство, если фактическое производственное ограничение находится на уровне оснастки, станка или точки контроля.

Достоверное предложение должно содержать смоделированный или рассчитанный цикл на основе фактической геометрии детали и последовательности работы ячейки. В допущении по времени цикла следует указать, включены ли в него срабатывание захвата, обмен сигналами со станком, переходы через зоны безопасности и реалистичные настройки ускорения. Заявленный цикл, основанный только на перемещении пустой руки, не является обязательством по производительности.

Повторяемость важна, но абсолютная точность может быть реальной проблемой

Повторяемость робота показывает, насколько стабильно рука может возвращаться в обученную точку. Она крайне важна для повторяющейся загрузки, выгрузки, подачи в оснастку и перемещения паллет. Это не означает автоматически, что робот может определять случайно расположенную деталь с тем же уровнем абсолютной точности.

В производственных условиях часто возникает разброс: поступающие листы могут смещаться на паллете, отливки могут различаться между партиями, сварные конструкции могут деформироваться, а стеллажи для перемещения могут неточно позиционировать детали. Если робот должен находить деталь, а не возвращаться в фиксированное положение оснастки, системе могут потребоваться машинное зрение, измерение щупом, податливая оснастка, плавающие захваты или механически надежные станции базирования.

При обслуживании станков окончательное положение заготовки обычно должна задавать станочная оснастка. Функция робота состоит в достаточно стабильной установке детали, чтобы зажимы, базирующие элементы или патрон могли ее захватить. Попытка компенсировать плохую конструкцию оснастки более жесткими требованиями к роботу часто увеличивает затраты, не решая первопричину.

Повторяемость также необходимо рассматривать в реальных условиях эксплуатации. Температурные изменения, высокие нагрузки, большой вылет, механический люфт периферийного оборудования и износ оснастки могут влиять на результаты работы ячейки, даже если сам робот соответствует опубликованной спецификации.

Оснастка на конце руки часто является решающим компонентом

В тяжелом производстве захват — не второстепенный аксессуар. Он определяет, сможет ли робот надежно удерживать детали с прокатной окалиной, остатками масла, острыми кромками, отверстиями, криволинейными поверхностями или непостоянными размерами. Концепция перемещения, которая выглядит реализуемой на чистой образцовой детали, может не сработать, когда производственный материал имеет загрязнение поверхности или разброс параметров.

Распространенные способы захвата включают механические зажимы, магнитные захваты, вакуумные системы, вилы, крюки и специализированную оснастку. Каждый из них имеет ограничения. Магнитный захват зависит от ферромагнитного материала, достаточной площади контакта, состояния поверхности и безопасного управления отпусканием. Вакуумные системы могут быть непригодны для шероховатых, пористых, горячих или сильно покрытых окалиной поверхностей. Механические зажимы обеспечивают надежное удержание, но могут требовать постоянной геометрии и мешать доступу к станку. Перемещение вилами может быть эффективным для устойчивых деталей, но обычно требует контролируемой подачи со стеллажа.

Захват должен включать соответствующее подтверждение наличия детали. В зависимости от метода перемещения это может включать контроль давления, контроль положения губок, магнитное подтверждение, контроль нагрузки или внешние датчики. Сигнал о срабатывании захвата не обязательно доказывает, что деталь надежно удерживается.

Массу оснастки необходимо держать под контролем, однако снижение массы не должно ухудшать жесткость. Гибкий захват может позволить тяжелой детали раскачиваться при ускорении, увеличивая время стабилизации и снижая надежность установки. Наилучшая конструкция обеспечивает баланс между массой, жесткостью, надежностью захвата, доступом для обслуживания и способностью компенсировать вариации деталей.

Стойкость к окружающей среде и рабочий цикл должны соответствовать производственным условиям

Производственные предприятия подвергают роботов воздействию более жестких условий, чем чистые сборочные операции. Сварочные брызги, абразивная пыль, частицы шлифования, туман СОЖ, тепло, металлическая стружка и окалина могут влиять на кабельные системы, суставы, датчики и захваты. Степень защиты робота, кабельный пакет, конструкция запястья и прокладка кабелей должны соответствовать фактическому воздействию, а не общему описанию предприятия.

Если робот работает рядом со сварочными операциями, покупателям следует установить, будет ли он подвергаться прямому воздействию брызг, лучистого тепла, сварочных дымов или электромагнитных помех. Защитные чехлы могут помочь, но при неудачной конструкции они могут ограничивать движение или удерживать тепло. В применениях лазерной или плазменной резки схема перемещения также должна учитывать защищенную технологическую зону станка и любые условия доступа, установленные производителем.

Рабочий цикл заслуживает аналогичного внимания. Система, выполняющая несколько перемещений в час, имеет иные тепловые нагрузки и требования к износу, чем система, непрерывно работающая в несколько смен. Запрашивайте интервалы обслуживания для суставов, редукторов, кабелей, захватов, точек смазки и защитных устройств. Готовность зависит не только от надежности робота; трудный в обслуживании захват или недоступная трасса кабеля могут вызвать непропорционально большие простои.

Операции с тяжелыми плитами требуют комплексного рассмотрения ячейки

При перемещении плит для вальцовки, гибки или формовки робот и формовочный станок должны оцениваться совместно. Стальная плита толщиной 50 мм — это не просто более тяжелая версия тонкого листа: прогиб плиты, состояние кромок, неопределенность центра тяжести и необходимость контролируемой подачи могут полностью изменить метод перемещения.

Например, Механизированный гибочный станок с 3 валками, предназначенный для работы с крупными плитами, может обрабатывать материал толщиной 50 мм и более. В такой ситуации требование к автоматизации может включать подачу, поддержку, перестановку или снятие частично сформированных цилиндрических либо конических заготовок. Система перемещения должна учитывать изменение геометрии во время вальцовки, а не только массу исходной плиты. Деталь, которая становится изогнутой, может потребовать иного места захвата, большей зоны зазора и более тщательного анализа столкновений, чем исходный плоский лист.

Может быть практичнее сочетать роботизированное перемещение с приводными столами подачи, боковыми опорами, подъемными устройствами, транспортными тележками или специализированными манипуляторами. Шестиосевой робот ценен, когда процесс требует гибкости ориентации, но он не всегда является наиболее экономичным или безопасным решением для каждого перемещения тяжелых плит. Компоновка оборудования должна определять, какие движения требуют роботизированного манипулирования, а какие лучше выполнять специальным оборудованием для поддержки материала.

Спецификации по интеграции следует составлять до сравнения поставщиков

Характеристики роботизированного оборудования могут быть сопоставимы на бумаге, тогда как объем интеграции существенно отличается. Полное коммерческое предложение должно четко указывать, кто поставляет захват, ограждения, контроллер безопасности, интерфейс станка, электрический шкаф, программирование, стеллажи для деталей, фундаменты, монтаж, пусконаладку и обучение операторов. Неопределенность на этих интерфейсах является распространенной причиной непредвиденных затрат по проекту и задержек графика.

Требования к связи со станком должны быть определены заранее. Как минимум, ячейке необходимы надежные сигналы о готовности станка, состоянии двери, состоянии зажима, разрешении запуска цикла, неисправностях, аварийных остановках и безопасном восстановлении. Старые станки с ЧПУ могут потребовать модернизации интерфейса до того, как автономное обслуживание станет возможным. Робот не может компенсировать станок, у которого отсутствуют безопасный, повторяемый автоматический зажим или четкие сигналы состояния процесса.

Интеграция систем управления также должна охватывать права на данные, резервные копии, разрешения на удаленную поддержку и доступность электрических схем и документации PLC. Ячейка, способная работать только при наличии специалиста-программиста, имеет иной эксплуатационный риск, чем система с документированными процедурами восстановления и обслуживаемыми программами.

Соответствие требованиям безопасности — это требование к проектированию, а не завершающий документ

Промышленные роботизированные ячейки требуют документированной оценки рисков и концепции защиты, соответствующих юрисдикции установки. К числу обычно рассматриваемых стандартов относятся ISO 10218 для безопасности промышленных роботов и ISO 12100 для оценки и снижения рисков. Для коллаборативных применений может быть актуален ISO/TS 15066, однако не следует считать перемещение в тяжелом производстве пригодным для коллаборативной работы только потому, что модель робота предлагает коллаборативные функции.

Крупные перемещаемые стальные детали создают опасности помимо самого робота: падение грузов, точки защемления, острые кромки, неустойчивые стеллажи, накопленная энергия в зажимах и неожиданное движение детали при отпускании. Защита может требовать ограждений, точек доступа с блокировкой, сканеров безопасности, световых завес, функций безопасной скорости и определенных процедур ручного восстановления. Конструкция также должна обеспечивать безопасное удаление неисправной или поврежденной заготовки.

Для трансграничных проектов заявления о сертификации следует рассматривать применительно ко всей ячейке, а не только к роботу. Компонент робота может иметь соответствующие декларации или маркировку, тогда как интегрированная система все равно требует собственной оценки соответствия, технической документации и валидации на конкретной площадке.

Что следует проверить перед размещением заказа

Наиболее обоснованное решение о закупке подтверждается доказательствами, связанными с предполагаемым применением. Запросите компоновку с указанием положений робота, доступа к станку, границ безопасности и зазоров для обслуживания. Требуйте расчетов грузоподъемности и инерции для полного концевого эффектора и самой тяжелой утвержденной детали. Рассмотрите исследование времени цикла, которое включает обмен технологическими сигналами, а не только движение робота.

До отгрузки критерии приемки должны охватывать типы деталей, повторяемость установки, подтверждение захвата, поведение интерфейса станка, функции безопасности, восстановление после неисправностей, документацию и рекомендации по запасным частям. Заводские приемочные испытания могут подтвердить согласованную последовательность, если доступны репрезентативная оснастка и заготовки. Приемка на площадке должна подтвердить, что реальные фундаменты, инженерные коммуникации, интерфейсы станков, состояние материала и производственные ограничения не изменяют результат.

Наиболее важна та спецификация, которая доказывает стабильную работу с самой тяжелой, длинной и наименее удобной заготовкой, которую, как ожидается, будет обрабатывать ячейка. Когда расчеты нагрузки, исследования вылета, конструкция захвата, интерфейсы станка и требования безопасности рассматриваются как взаимосвязанные решения, выбранная роботизированная рука становится надежным производственным активом, а не дорогостоящим компонентом, ожидающим работоспособного проекта ячейки.
