تُحدَّد القدرة على المناولة الشاقة بالحمل المتحرك، وليس فقط بحمولة لوحة البيانات

لا ينبغي اختيار ذراع روبوت لمناولة المواد في عمليات التصنيع بمقارنة أرقام الحمولة الاسمية وحدها. ففي الخلايا الشاقة، لا يحمل الروبوت قطعة العمل فقط: إذ تشمل الكتلة المتحركة الفعلية القابض أو التجهيزة، وألواح التوصيل، والمكونات الهوائية أو الهيدروليكية، والمستشعرات، وحزم الكابلات، وأحيانًا جهاز تموضع القطعة. وقد لا يكون الروبوت المصنف بحمولة 200 كجم مناسبًا لمكوّن فولاذي وزنه 160 كجم إذا أضافت أداة نهاية الذراع 55 كجم وحرّكت مركز الحمل بعيدًا عن الشفة.

السؤال العملي عند الاختيار هو ما إذا كان الروبوت قادرًا على التحكم في الحمل الكامل عند مدى الوصول والاتجاه والتسارع ودورة التشغيل المطلوبة دون بلوغ حدود عزم المحاور. ولذلك يجب تقييم الحمولة ومركز الثقل وعزم القصور الذاتي كمجموعة واحدة من القيم. وينبغي أن يكون المورد قادرًا على مراجعة أدوات نهاية الذراع المقترحة وتقديم حساب للحمل بدلًا من مجرد تأكيد أن وزن قطعة العمل أقل من تصنيف الحمولة المنشور.

يصبح هذا التمييز حاسمًا مع الأجزاء الفولاذية المصنّعة الطويلة أو غير المتماثلة أو المتغيرة هندسيًا. فقد يكون من السهل تحريك مطروقة قصيرة وكثيفة عند وزن معين. لكن لوحًا طويلًا أو عضوًا هيكليًا أو غلافًا أسطوانيًا أو تجميعة ملحومة بالوزن نفسه قد يسبب حملًا دورانيًا أعلى بكثير لأن مركز ثقله يقع أبعد عن معصم الروبوت.

يجب أن تشمل الحمولة كتلة القابض وتغيرات العملية واحتياطيًا واقعيًا

ينبغي أن تحدد مواصفات الشراء أقصى كتلة تتم مناولتها باعتبارها حزمة مناولة كاملة. ويتضمن الطلب المفيد المقدم إلى شركة التكامل أو مورد الروبوت ما يلي:

• الحد الأقصى والأدنى لوزن قطعة العمل؛
• أبعاد قطعة العمل، بما فيها أطول طول بارز؛
• مركز الثقل التقديري والتغير المسموح به؛
• كتلة وأبعاد القابض والتجهيزة ومبدل الأدوات والكابلات؛
• ما إذا كانت القطعة تحتوي على قشور أكسدة أو زيت أو رذاذ لحام أو حواف حادة أو عدم انتظام في السطح؛
• اتجاه القطعة المطلوب أثناء التحميل والتفريغ والنقل والعرض.

من الخطِر تحديد حجم الروبوت دون هامش لمجرد أن الحساب الساكن يطابق قيمة الكتالوج. فالقدرة المتاحة تتغير مع وضعية الذراع والتسارع وقصور الحمل الذاتي. كما قد يتطور التطبيق: فقد تضيف عائلة قطع مُعدلة أضلاع تقوية أو شفاه أطول أو تجهيزات مناولة أثقل. ويمكن لاحتياطي قدرة متواضع أن يمنع خلية الأتمتة من أن تصبح غير قابلة للاستخدام عند تغير متطلبات الإنتاج.

ومع ذلك، فإن زيادة الحجم دون فحص الخلية كاملة لها عواقب. فقد يزيد الروبوت الأكبر التكلفة الرأسمالية وحمل الأرضية وحجم نطاق السلامة والطلب على الطاقة وحجم السياج الوقائي. وقد يكون أيضًا أقل ملاءمة للحركات القصيرة والسريعة إذا كان التطبيق مقيدًا فعليًا بقطع خفيفة الوزن ومعدلات دورة مرتفعة. والاختيار الصحيح ليس أكبر ذراع روبوت لمناولة المواد متاح؛ بل هو الذراع الذي يظل نطاق حمولته مقبولًا عبر جميع الأجزاء المعتمدة ومواضع التشغيل.

مدى الوصول هو نطاق ثلاثي الأبعاد، وليس نصف قطر واحدًا

غالبًا ما يُتعامل مع أقصى مدى وصول بوصفه مسافة بسيطة من قاعدة الروبوت إلى أبعد نقطة. وهذا الرقم غير كافٍ لخلايا التصنيع. إذ يجب أن يصل الذراع إلى داخل آلة CNC، ويتجاوز فتحة الباب، ويتجنب التجهيزات والناقلات، ويدير القطعة، ويضعها بدقة دون الدخول في مواضع تفرد أو قيود ميكانيكية.

قد يصل الروبوت تقنيًا إلى ظرف الآلة أو تجهيزة اللحام، ومع ذلك يعجز عن الاقتراب بالزاوية المطلوبة للتحميل الآمن. ويمكن لاتجاه المعصم وخلوص المرفق والأبعاد المادية للقابض أن تستبعد مواضع تبدو متاحة في مخطط ثنائي الأبعاد. كما تهم الهياكل الداخلية للآلة: فقد تعيق حواجز سائل التبريد والملازم والغراب المتحرك والمنصات وأبراج التثبيت ودعامات القطع مسار الروبوت.

في خدمة الآلات، ينبغي التحقق من نطاق العمل القابل للاستخدام مقابل تسلسل التحميل الكامل: نقطة الالتقاط، ونقطة الاقتراب، ونقطة دخول الآلة، ونقطة الوضع، وموضع خلوص المشبك، وموضع الاستخراج، وموقع التفريغ. وبالنسبة لمكابس الثني وأنظمة القطع ومعدات معالجة الألواح، يجب على الروبوت أيضًا تجاوز مناطق حركة المواد ومناطق وصول المشغل.

يستحق ارتفاع تركيب القاعدة القدر نفسه من الاهتمام. فقد يتمتع الروبوت المركب على الأرض بمدى أفقي كافٍ لكنه لا يملك وصولًا رأسيًا كافيًا إلى داخل آلة. ويمكن للقاعدة المرتفعة تحسين الوصول، لكنها قد تسبب تداخلًا علويًا أو تتطلب أساسًا أقوى. ويمكن للتركيب بالسقف أو الجدار أن يحرر مساحة أرضية، لكنه يغير مسار الكابلات ووصول الصيانة والمتطلبات الإنشائية.

يعتمد زمن الدورة على حدود التسارع وتنسيق العملية

قد تكون مواصفات سرعة الروبوت مضللة عند تقييمها خارج سياق التطبيق. إذ لا تمثل السرعات القصوى المنشورة للمفاصل زمن الدورة الممكن تحقيقه لحمل فولاذي ثقيل وغير متمركز. وعادة ما ينخفض التسارع والتباطؤ مع ارتفاع القصور الذاتي، كما يتعين على الروبوت الإبطاء أكثر بالقرب من المعدات أو مناطق السلامة أو نقاط الإدخال الدقيقة.

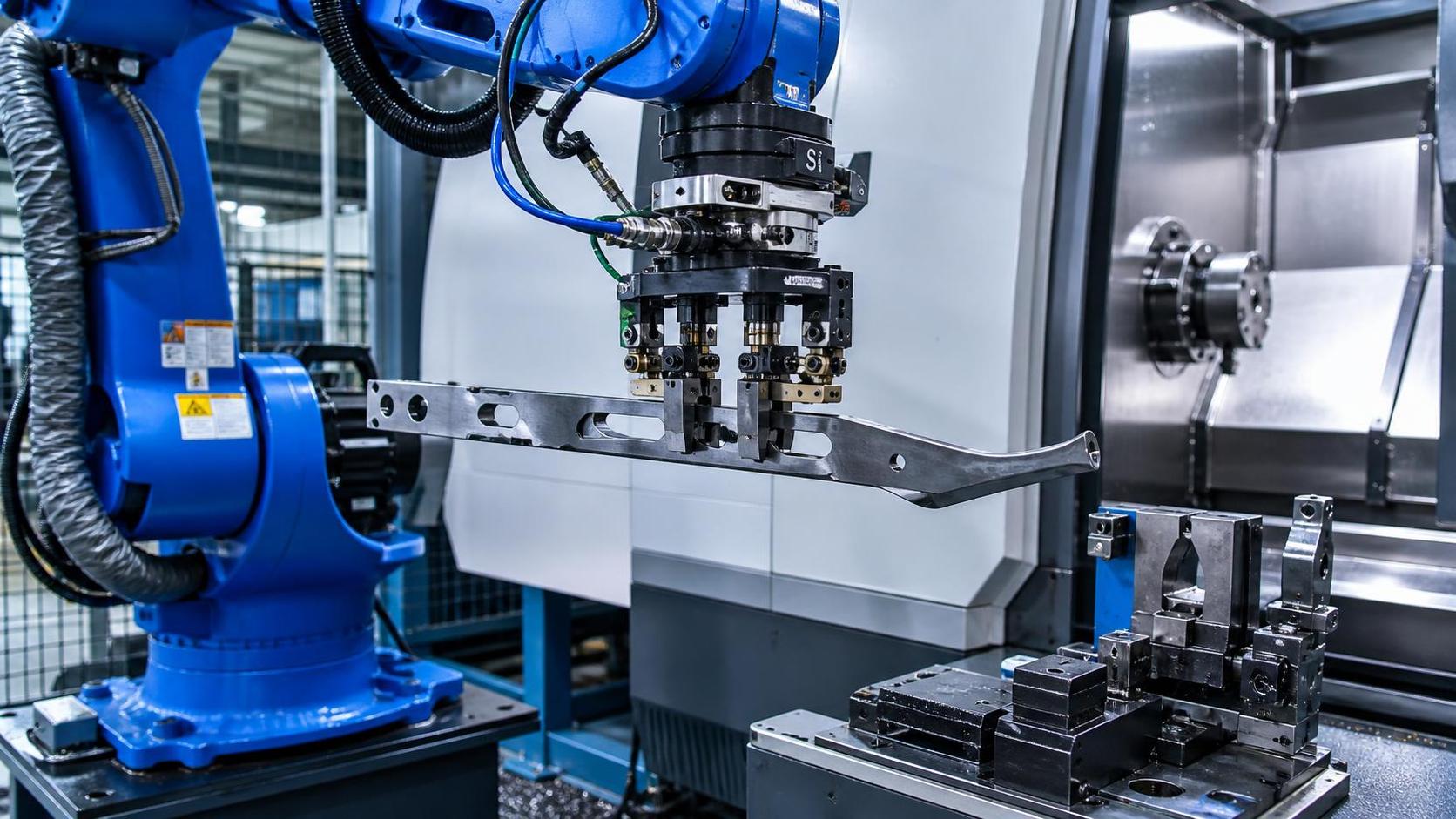

بالنسبة لخلية تحميل CNC، لا تقتصر الدورة ذات الصلة على «زمن الالتقاط والوضع». بل تشمل تشغيل باب الآلة، وتأكيد الظرف أو الملزمة، وإشارات وجود القطعة، وتحرير المشبك، وشروط توقف المغزل، ووقت نفخ الهواء أو تصريف سائل التبريد، والوقت اللازم لإبقاء الخام التالي جاهزًا. وإذا استغرقت المعالجة عدة دقائق، فإن الروبوت فائق السرعة يقدم فائدة محدودة. أما إذا كانت دورة الآلة قصيرة، فقد تصبح حركة الروبوت وتشغيل القابض وتأخيرات الواجهة العامل المحدد.

في التصنيع المرتبط باللحام، قد ترتبط المناولة بتدوير التجهيزة وتأكيد اللحام النقطي والوصول إلى الوصلة ووقت التبريد ونقل القطعة. ولا ينبغي تقييم الروبوت كجهاز حركة مستقل عندما يكون قيد الإنتاج الفعلي عند تجهيزة أو آلة أو نقطة فحص.

ينبغي أن يوضح العرض الموثوق دورة محاكية أو محسوبة استنادًا إلى الهندسة الفعلية للقطعة وتسلسل الخلية. ويجب أن يحدد افتراض زمن الدورة ما إذا كان يشمل تشغيل القابض، ومصافحات الآلة، وانتقالات منطقة السلامة، وإعدادات تسارع واقعية. ولا يمثل زمن الدورة المعلن بناءً على حركة الذراع الفارغة فقط التزامًا بمعدل الإنتاج.

قابلية التكرار مهمة، لكن الدقة المطلقة قد تكون المشكلة الحقيقية

تشير قابلية تكرار الروبوت إلى مدى اتساق الذراع في العودة إلى نقطة مُعلَّمة. وهي ذات صلة كبيرة بالتحميل والتفريغ المتكررين، وتقديم القطع إلى التجهيزات، ونقل المنصات. لكنها لا تعني تلقائيًا أن الروبوت يستطيع تحديد موضع قطعة موضوعة عشوائيًا بالمستوى نفسه من الدقة المطلقة.

تتسبب بيئات التصنيع كثيرًا في تباين: فقد تتحرك الألواح الواردة على منصة، وقد تختلف المسبوكات بين الدفعات، وقد تتشوه الهياكل الملحومة، وقد لا تحدد رفوف المناولة مواضع القطع بدقة. وحيث يتعين على الروبوت العثور على قطعة بدلًا من العودة إلى موضع تجهيزة ثابت، قد يحتاج النظام إلى توجيه بالرؤية أو جسّ أو أدوات متوافقة أو مقابض عائمة أو محطات تحديد موضع متينة ميكانيكيًا.

في خدمة الآلات، ينبغي أن تحدد تجهيزة الآلة عادة الموضع النهائي لقطعة العمل. وتتمثل وظيفة الروبوت في وضع القطعة باتساق كافٍ لكي تلتقطها المشابك أو محددات الموضع أو الظرف. وغالبًا ما تؤدي محاولة التعويض عن تصميم تجهيزة ضعيف عبر مواصفات روبوت أكثر صرامة إلى زيادة التكلفة دون حل السبب الجذري.

كما يجب النظر إلى قابلية التكرار عبر ظروف التشغيل الفعلية. فقد تؤثر التغيرات الحرارية والحمولات العالية ومدى الوصول الطويل والخلوص الميكانيكي في المعدات الطرفية وتآكل التجهيزات في نتائج الخلية حتى عندما يفي الروبوت نفسه بمواصفاته المنشورة.

غالبًا ما تكون أدوات نهاية الذراع هي المكوّن الحاسم

في التصنيع الشاق، لا يعد القابض ملحقًا ثانويًا. فهو يحدد ما إذا كان الروبوت قادرًا على إمساك القطع بشكل موثوق مع قشور أكسدة أو بقايا زيت أو حواف حادة أو ثقوب أو أسطح منحنية أو أبعاد غير متسقة. وقد يفشل مفهوم مناولة يبدو قابلًا للتطبيق مع قطعة عينة نظيفة عندما تكون مادة الإنتاج ملوثة سطحيًا أو متغيرة.

تشمل أساليب الإمساك الشائعة المشابك الميكانيكية والقوابض المغناطيسية وأنظمة التفريغ والشوك والخطافات والتجهيزات المخصصة. ولكل منها قيود. يعتمد الإمساك المغناطيسي على مادة حديدية ومساحة تلامس كافية وحالة السطح والتحكم الآمن في التحرير. وقد تكون أنظمة التفريغ غير مناسبة للأسطح الخشنة أو المسامية أو الساخنة أو المغطاة بقشور كثيفة. ويمكن أن توفر المشابك الميكانيكية تثبيتًا إيجابيًا، لكنها قد تتطلب هندسة متسقة ويمكن أن تعيق الوصول إلى الآلة. وقد تكون المناولة بأسلوب الشوكة فعالة للقطع المستقرة، لكنها تتطلب عادة عرضًا مضبوطًا على الرف.

ينبغي أن يشتمل القابض على تأكيد مناسب لوجود القطعة. ووفقًا لطريقة المناولة، قد يتضمن ذلك مراقبة الضغط أو استشعار موضع الفك أو التأكيد المغناطيسي أو مراقبة الحمل أو مستشعرات خارجية. ولا تعد الإشارة إلى أن القابض قد تم تشغيله دليلًا بالضرورة على أن القطعة ممسوكة بإحكام.

يجب إبقاء وزن الأدوات تحت السيطرة، لكن تقليل الكتلة لا ينبغي أن يضر بالصلابة. فقد يسمح قابض مرن لقطعة ثقيلة بالتأرجح أثناء التسارع، مما يزيد زمن الاستقرار ويقلل موثوقية الوضع. ويوازن أفضل تصميم بين الكتلة والصلابة وأمان الإمساك وسهولة وصول الصيانة والقدرة على استيعاب تغير القطع.

يجب أن تتوافق المقاومة البيئية ودورة التشغيل مع ظروف التصنيع

تعرّض مصانع التصنيع الروبوتات لظروف أقسى من تلك الموجودة في عمليات التجميع النظيفة. إذ يمكن لرذاذ اللحام والغبار الكاشط وجسيمات الجلخ وضباب سوائل القطع والحرارة وبرادة المعادن وقشور الأكسدة أن تؤثر في أنظمة الكابلات والمفاصل والمستشعرات والقوابض. وينبغي مواءمة تصنيف حماية الروبوت وحزمة الكابلات وتصميم المعصم ومسار الكابلات مع التعرض الفعلي بدلًا من الوصف العام للمنشأة.

عندما يعمل الروبوت قرب عمليات اللحام، ينبغي للمشترين تحديد ما إذا كان سيتعرض لرذاذ مباشر أو حرارة إشعاعية أو أبخرة لحام أو تداخل كهرومغناطيسي. وقد تساعد الأغطية الواقية، لكنها قد تقيد الحركة أو تحتفظ بالحرارة إذا كان تصميمها ضعيفًا. وفي تطبيقات القطع بالليزر أو البلازما، يجب أن يحترم ترتيب المناولة أيضًا منطقة العملية المحمية للآلة وأي شروط وصول خاصة بالشركة المصنعة.

تستحق دورة التشغيل تدقيقًا مماثلًا. فالنظام الذي يجري عمليات نقل قليلة في الساعة له متطلبات حرارية ومتطلبات تآكل مختلفة عن نظام يعمل باستمرار عبر ورديات متعددة. اطلب فترات الصيانة للمفاصل والمخفضات والكابلات والقوابض ونقاط التشحيم وأجهزة السلامة. فالتوافر لا يعتمد على موثوقية الروبوت فقط؛ إذ يمكن لقابض صعب الصيانة أو مسار كابل يتعذر الوصول إليه أن يسبب توقفًا غير متناسب.

تتطلب عمليات الألواح الثقيلة رؤية على مستوى الخلية

عند مناولة الألواح للدرفلة أو الثني أو التشكيل، يجب تقييم الروبوت وآلة التشكيل معًا. فاللوح الفولاذي بسماكة 50 mm ليس مجرد نسخة أثقل من الصفيحة الرقيقة: إذ إن انحراف اللوح وحالة الحافة وعدم اليقين في مركز الثقل والحاجة إلى عرض مضبوط يمكن أن تغير طريقة المناولة بالكامل.

على سبيل المثال، يمكن لآلة ثني ميكانيكية بثلاث بكرات مصممة لأعمال الألواح الكبيرة أن تعالج مواد بسماكات 50 mm أو أكثر. وفي هذا السياق، قد يتضمن متطلب الأتمتة تغذية قطع العمل الأسطوانية أو المخروطية المشكلة جزئيًا أو دعمها أو إعادة تموضعها أو إزالتها. ويجب أن يأخذ نظام المناولة في الحسبان تغير الهندسة أثناء الدرفلة، وليس وزن اللوح الخام فقط. فالقطعة التي تصبح منحنية قد تتطلب موضع إمساك مختلفًا ومنطقة خلوص أكبر وتحليل تصادم أكثر دقة من الصفيحة المسطحة الأولية.

قد يكون من العملي أكثر الجمع بين المناولة الروبوتية وطاولات التغذية المزودة بالطاقة أو الدعامات الجانبية أو أجهزة الرفع أو عربات النقل أو المناولات المخصصة. ويكون الروبوت سداسي المحاور ذا قيمة عندما تتطلب العملية مرونة في الاتجاه، لكنه ليس تلقائيًا الحل الأكثر اقتصادية أو أمانًا لكل حركة للألواح عالية الكتلة. وينبغي أن يحدد مخطط المعدات الحركات التي تتطلب مفاصل روبوتية وتلك التي تؤديها معدات دعم المواد المصممة لهذا الغرض على نحو أفضل.

ينبغي كتابة مواصفات التكامل قبل مقارنة الموردين

قد تكون أجهزة الروبوت قابلة للمقارنة على الورق بينما يختلف نطاق التكامل اختلافًا كبيرًا. وينبغي أن يوضح عرض الأسعار الكامل من يوفر القابض والحواجز ووحدة تحكم السلامة وواجهة الآلة والخزانة الكهربائية والبرمجة ورفوف القطع والأساسات والتركيب والتشغيل التجريبي وتدريب المشغلين. ويعد الغموض في هذه الواجهات مصدرًا شائعًا لتكاليف المشروع غير المتوقعة وتأخير الجدول الزمني.

ينبغي تحديد متطلبات اتصال الآلة مبكرًا. كحد أدنى، تحتاج الخلية إلى إشارات موثوقة لحالة جاهزية الآلة وحالة الباب وحالة المشبك وإذن بدء الدورة وظروف العطل وإيقافات الطوارئ والاسترداد الآمن. وقد تتطلب آلات CNC الأقدم ترقيات للواجهة قبل أن تصبح الخدمة غير المراقبة قابلة للتطبيق. ولا يستطيع الروبوت التعويض عن آلة تفتقر إلى تثبيت تلقائي آمن وقابل للتكرار أو إشارات واضحة لحالة العملية.

ينبغي أن يتناول تكامل أنظمة التحكم أيضًا ملكية البيانات والنسخ الاحتياطية وأذونات الدعم عن بُعد وتوافر الرسومات الكهربائية ووثائق PLC. فالخلية التي لا يمكن تشغيلها إلا عند توفر مبرمج متخصص لها مخاطر تشغيل مختلفة عن خلية تتوفر لها إجراءات استرداد موثقة وبرامج قابلة للصيانة.

الامتثال للسلامة متطلب تصميم، وليس وثيقة ختامية

تتطلب خلايا الروبوتات الصناعية تقييم مخاطر موثقًا ومفهومًا للتدابير الوقائية مناسبًا للولاية القضائية للتركيب. وتشمل المعايير ذات الصلة التي يُنظر فيها عادة ISO 10218 لسلامة الروبوتات الصناعية وISO 12100 لتقييم المخاطر وخفضها. وقد يكون ISO/TS 15066 ذا صلة بالتطبيقات التعاونية، لكن لا ينبغي افتراض أن مناولة التصنيع الشاق مناسبة للتشغيل التعاوني لمجرد أن نموذج الروبوت يقدم وظائف تعاونية.

تخلق الأجزاء الفولاذية الكبيرة المتحركة مخاطر تتجاوز الروبوت نفسه: الأحمال الساقطة ونقاط الانحشار والحواف الحادة والرفوف غير المستقرة والطاقة المخزنة في المشابك وحركة القطع غير المتوقعة أثناء التحرير. وقد تتطلب التدابير الوقائية سياجًا ونقاط وصول متشابكة وماسحات أمان وستائر ضوئية ووظائف سرعة آمنة وإجراءات استرداد يدوي محددة. كما يجب أن يتيح التصميم الإزالة الآمنة لقطعة عمل معطلة أو متضررة.

بالنسبة للمشاريع العابرة للحدود، ينبغي فحص ادعاءات الاعتماد بالنسبة إلى الخلية الكاملة، وليس الروبوت فقط. فقد يحمل مكوّن الروبوت إقرارات أو علامات ذات صلة، بينما يظل النظام المتكامل بحاجة إلى تقييم مطابقة خاص به ووثائق فنية والتحقق الخاص بالموقع.

ما الذي ينبغي التحقق منه قبل تقديم الطلب

يدعم أقوى قرار شراء دليل مرتبط بالتطبيق المقصود. اطلب مخططًا يوضح مواضع الروبوت وإمكانية الوصول إلى الآلة وحدود السلامة وخلوص الخدمة. واشترط حسابات الحمولة والقصور الذاتي لأداة النهاية الكاملة وأثقل جزء معتمد. وراجع دراسة زمن دورة تشمل مصافحات العملية بدلًا من حركة الروبوت فقط.

قبل الشحن، ينبغي أن تتناول معايير القبول أنواع القطع وقابلية تكرار الوضع وتأكيد الإمساك وسلوك واجهة الآلة ووظائف السلامة والاسترداد بعد الأعطال والوثائق وتوصيات قطع الغيار. ويمكن لاختبار القبول في المصنع التحقق من التسلسل المتفق عليه عند توفر أدوات وقطع عمل ممثلة. وينبغي أن يؤكد القبول في الموقع أن الأساسات والمرافق وواجهات الآلات وحالة المواد وقيود الإنتاج الفعلية لا تغير النتيجة.

أهم مواصفة هي التي تثبت التشغيل المستقر مع أثقل وأطول وأقل قطع العمل تسامحًا التي يُتوقع أن تتعامل معها الخلية. وعندما تُعامل حسابات الحمولة ودراسات مدى الوصول وتصميم القابض وواجهات الآلة ومتطلبات السلامة كقرارات مترابطة، يصبح ذراع الروبوت المختار أصلًا إنتاجيًا موثوقًا بدلًا من مكوّن مكلف ينتظر تصميم خلية قابلًا للتشغيل.
