La capacidad para trabajos pesados se define por la carga en movimiento, no solo por la carga útil nominal

Un brazo robótico de manipulación de materiales para fabricación no debe seleccionarse comparando únicamente las cifras de carga útil nominal. En las celdas para trabajos pesados, el robot transporta más que una pieza de trabajo: la masa móvil real incluye la pinza o el utillaje, las placas adaptadoras, los componentes neumáticos o hidráulicos, los sensores, los paquetes de cables y, en ocasiones, un dispositivo de posicionamiento de piezas. Un robot con una carga útil nominal de 200 kg puede no ser adecuado para un componente de acero de 160 kg si el efector final añade 55 kg y desplaza el centro de carga lejos de la brida.

La cuestión práctica de selección es si el robot puede controlar la carga completa con el alcance, la orientación, la aceleración y el ciclo de trabajo requeridos sin alcanzar los límites de par de los ejes. Por lo tanto, la carga útil, el centro de gravedad y el momento de inercia deben evaluarse como un conjunto de valores. Un proveedor debe poder revisar el utillaje propuesto para el extremo del brazo y proporcionar un cálculo de carga, en lugar de limitarse a confirmar que el peso de la pieza está por debajo de la carga útil publicada.

Esta distinción se vuelve crítica con piezas de acero fabricadas que son largas, asimétricas o variables en geometría. Una pieza forjada corta y densa puede ser fácil de mover con un peso determinado. Una placa larga, un elemento estructural, una virola cilíndrica o un conjunto soldado del mismo peso pueden generar una carga rotacional mucho mayor porque su centro de gravedad se encuentra más lejos de la muñeca del robot.

La carga útil debe incluir la masa de la pinza, las variaciones del proceso y una reserva realista

Las especificaciones de compra deben indicar la masa máxima manipulada como un paquete de manipulación completo. Una solicitud útil a un integrador o proveedor de robots incluye:

• Peso máximo y mínimo de la pieza de trabajo;
• Dimensiones de la pieza de trabajo, incluida la longitud proyectada máxima;
• Centro de gravedad estimado y variación admisible;
• Masa y dimensiones de la pinza, el utillaje, el cambiador de herramientas y el cableado;
• Si la pieza contiene cascarilla, aceite, salpicaduras de soldadura, bordes afilados o irregularidades superficiales;
• Orientación requerida de la pieza durante la carga, descarga, transferencia y presentación.

Es arriesgado dimensionar un robot sin margen simplemente porque un cálculo estático se ajusta al valor del catálogo. La capacidad disponible cambia con la postura del brazo, la aceleración y la inercia de la carga. La aplicación también puede evolucionar: una familia de piezas revisada puede incorporar nervaduras de refuerzo, bridas más largas o utillajes de manipulación más pesados. Una reserva de capacidad moderada puede evitar que una celda de automatización quede inutilizable cuando cambien los requisitos de producción.

Dicho esto, sobredimensionar sin examinar la celda completa tiene consecuencias. Un robot más grande puede aumentar el coste de capital, la carga sobre el suelo, el tamaño del perímetro de seguridad, la demanda energética y el tamaño del vallado de protección. También puede ser menos adecuado para movimientos cortos y rápidos si la aplicación está realmente limitada por piezas ligeras y altas tasas de ciclo. La elección correcta no es el brazo robótico de manipulación de materiales más grande disponible; es aquel cuya envolvente de carga permanece aceptable para todas las piezas aprobadas y posiciones de operación.

El alcance es una envolvente tridimensional, no un único radio

El alcance máximo suele tratarse como una simple distancia desde la base del robot hasta el punto más lejano. Esta cifra es insuficiente para las celdas de fabricación. El brazo debe alcanzar el interior de una máquina CNC, librar la abertura de una puerta, evitar utillajes y transportadores, girar la pieza y colocarla con precisión sin entrar en posiciones singulares o mecánicamente restringidas.

Un robot puede alcanzar técnicamente un plato de máquina o un utillaje de soldadura y aun así ser incapaz de aproximarse con el ángulo requerido para una carga segura. La orientación de la muñeca, el espacio libre del codo y las dimensiones físicas de la pinza pueden eliminar posiciones que parecen disponibles en un diseño bidimensional. Las estructuras internas de la máquina también son importantes: protecciones contra refrigerante, mordazas, contrapuntos, palés, torres de sujeción y soportes de piezas pueden obstruir la trayectoria del robot.

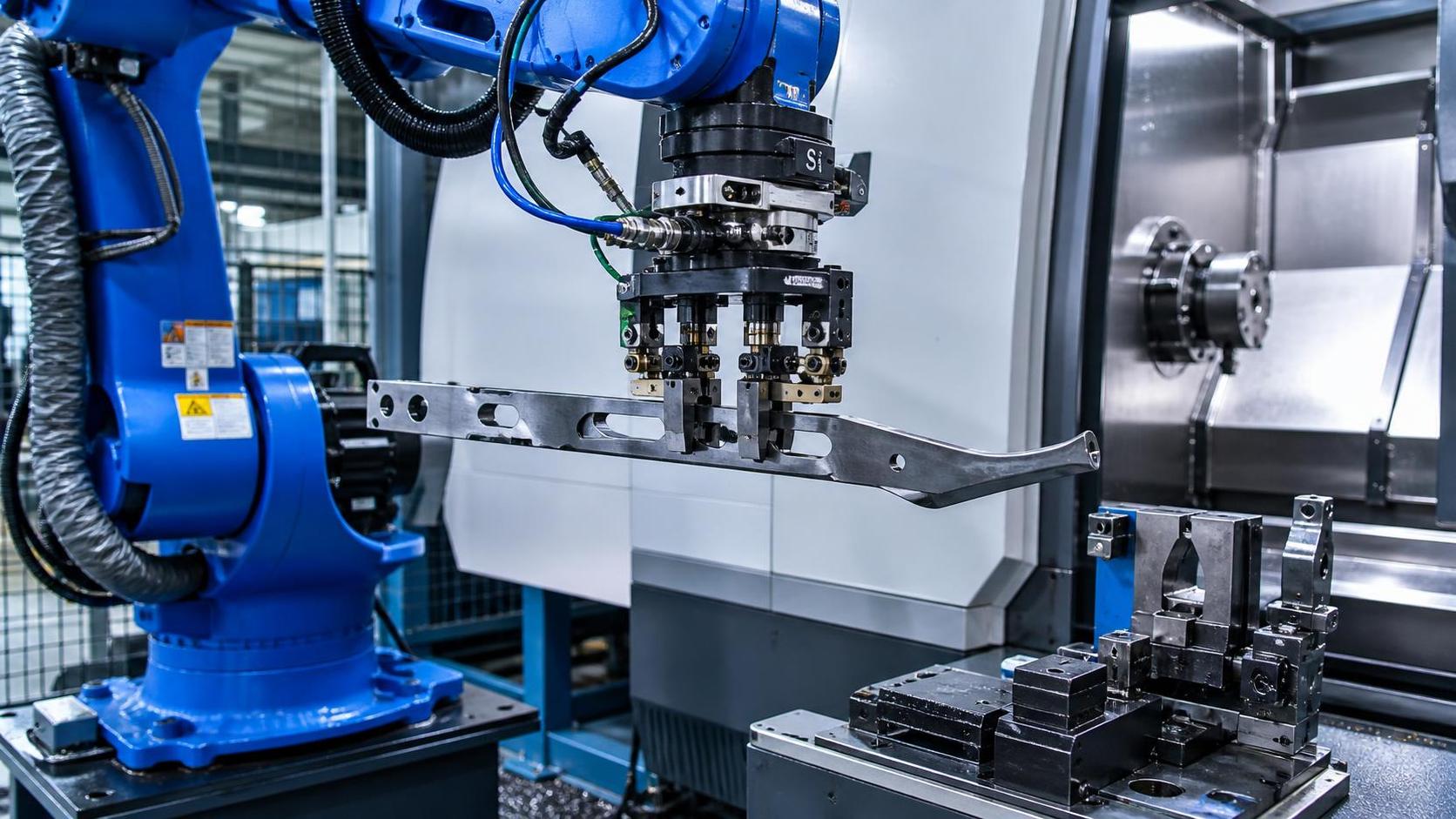

Para la atención de máquinas, la envolvente de trabajo utilizable debe comprobarse respecto a toda la secuencia de carga: punto de recogida, punto de aproximación, punto de entrada a la máquina, punto de colocación, posición de despeje de la abrazadera, posición de extracción y ubicación de descarga. Para plegadoras, sistemas de corte y equipos de procesamiento de chapa, el robot también debe librar las zonas de movimiento del material y las áreas de acceso del operario.

La altura de montaje de la base merece la misma atención. Un robot montado en el suelo puede tener suficiente alcance horizontal, pero un acceso vertical insuficiente al interior de una máquina. Un pedestal puede mejorar el acceso, pero puede generar interferencias superiores o requerir una cimentación más resistente. El montaje en techo o pared puede liberar espacio en el suelo, pero modifica el tendido de cables, el acceso para mantenimiento y los requisitos estructurales.

El tiempo de ciclo depende de los límites de aceleración y de la coordinación del proceso

Las especificaciones de velocidad del robot pueden inducir a error cuando se evalúan fuera de la aplicación. Las velocidades máximas publicadas de las articulaciones no representan el tiempo de ciclo alcanzable con una carga de acero pesada y descentrada. La aceleración y la desaceleración suelen reducirse a medida que aumenta la inercia, y el robot debe ralentizarse aún más cerca de equipos, zonas de seguridad o puntos de inserción precisos.

Para una celda de carga CNC, el ciclo relevante no es simplemente el «tiempo de recogida y colocación». Incluye el funcionamiento de la puerta de la máquina, la confirmación del plato o la mordaza, las señales de presencia de pieza, la liberación de la sujeción, las condiciones de parada del husillo, el tiempo de soplado o drenaje de refrigerante y el tiempo necesario para mantener preparada la siguiente pieza en bruto. Si el mecanizado dura varios minutos, un robot extremadamente rápido ofrece pocos beneficios. Si el ciclo de la máquina es corto, el movimiento del robot, la actuación de la pinza y los retrasos de interfaz pueden convertirse en el factor limitante.

En la fabricación relacionada con soldadura, la manipulación puede estar vinculada a la rotación del utillaje, la confirmación de la soldadura por puntos, el acceso a la costura, el tiempo de enfriamiento y la transferencia de piezas. Un robot no debe evaluarse como un dispositivo de movimiento independiente cuando la limitación real de producción se encuentra en un utillaje, una máquina o un punto de inspección.

Una propuesta creíble debe mostrar un ciclo simulado o calculado basado en la geometría real de la pieza y la secuencia de la celda. La hipótesis del tiempo de ciclo debe indicar si incluye la actuación de la pinza, los intercambios de señales con la máquina, las transiciones de zonas de seguridad y ajustes de aceleración realistas. Un ciclo declarado basado únicamente en el movimiento del brazo vacío no constituye un compromiso de tasa de producción.

La repetibilidad es importante, pero la precisión absoluta puede ser el verdadero problema

La repetibilidad del robot indica con qué consistencia el brazo puede volver a un punto programado. Es muy relevante para la carga repetitiva, la descarga, la presentación en utillajes y la transferencia de palés. No significa automáticamente que el robot pueda localizar una pieza posicionada aleatoriamente con el mismo nivel de precisión absoluta.

Los entornos de fabricación introducen con frecuencia variaciones: las placas entrantes pueden desplazarse sobre un palé, las piezas fundidas pueden variar entre lotes, las estructuras soldadas pueden deformarse y los bastidores de manipulación pueden no posicionar las piezas con precisión. Cuando el robot debe encontrar una pieza en lugar de volver a una posición fija de utillaje, el sistema puede necesitar guiado por visión, palpado, utillaje flexible, pinzas flotantes o estaciones de posicionamiento mecánicamente robustas.

Para la atención de máquinas, el utillaje de la máquina normalmente debe establecer la posición final de la pieza de trabajo. La función del robot es colocar la pieza con la suficiente consistencia para que las abrazaderas, los localizadores o un plato puedan sujetarla. Intentar compensar un diseño deficiente del utillaje mediante especificaciones de robot más estrictas suele añadir costes sin resolver el problema de raíz.

La repetibilidad también debe considerarse en las condiciones reales de operación. Los cambios térmicos, las cargas útiles elevadas, los grandes alcances, la holgura mecánica en equipos periféricos y el desgaste del utillaje pueden afectar los resultados de la celda incluso cuando el propio robot cumple con sus especificaciones publicadas.

El utillaje de extremo de brazo suele ser el componente decisivo

En la fabricación pesada, la pinza no es un accesorio menor. Determina si el robot puede sujetar de forma fiable piezas con cascarilla de laminación, residuos de aceite, bordes afilados, orificios, superficies curvas o dimensiones inconsistentes. Un concepto de manipulación que parece viable con una pieza de muestra limpia puede fallar cuando el material de producción presenta contaminación superficial o variaciones.

Los métodos de agarre habituales incluyen abrazaderas mecánicas, pinzas magnéticas, sistemas de vacío, horquillas, ganchos y utillajes específicos. Cada uno tiene limitaciones. El agarre magnético depende del material ferroso, de un área de contacto suficiente, de la condición de la superficie y de un control de liberación seguro. Los sistemas de vacío pueden ser inadecuados para superficies rugosas, porosas, calientes o muy cubiertas de cascarilla. Las abrazaderas mecánicas pueden ofrecer una retención positiva, pero pueden requerir una geometría uniforme e interferir con el acceso a la máquina. La manipulación con horquillas puede ser eficaz para piezas estables, pero normalmente requiere una presentación controlada en bastidor.

La pinza debe incluir una confirmación adecuada de presencia de pieza. Dependiendo del método de manipulación, esto puede implicar monitorización de presión, detección de posición de mordazas, confirmación magnética, monitorización de carga o sensores externos. Una señal de que la pinza se ha accionado no constituye necesariamente una prueba de que la pieza esté sujeta de forma segura.

El peso del utillaje debe mantenerse bajo control, pero la reducción de masa no debe comprometer la rigidez. Una pinza flexible puede permitir que una pieza pesada oscile durante la aceleración, aumentando el tiempo de estabilización y reduciendo la fiabilidad de colocación. El mejor diseño equilibra masa, rigidez, seguridad de agarre, acceso para mantenimiento y capacidad para adaptarse a variaciones de las piezas.

La resistencia ambiental y el ciclo de trabajo deben ajustarse a las condiciones de fabricación

Las plantas de fabricación exponen los robots a condiciones más severas que las operaciones de montaje limpio. Las salpicaduras de soldadura, el polvo abrasivo, las partículas de rectificado, la niebla de fluido de corte, el calor, las virutas metálicas y la cascarilla pueden afectar los sistemas de cables, las articulaciones, los sensores y las pinzas. El grado de protección del robot, el paquete de cables, el diseño de la muñeca y el tendido de cables deben adaptarse a la exposición real en lugar de a la descripción general de la instalación.

Cuando el robot trabaja cerca de operaciones de soldadura, los compradores deben determinar si estará expuesto a salpicaduras directas, calor radiante, humos de soldadura o interferencias electromagnéticas. Las cubiertas protectoras pueden ayudar, pero pueden restringir el movimiento o retener calor si están mal diseñadas. En aplicaciones de corte por láser o plasma, la disposición de manipulación también debe respetar el área de proceso protegida de la máquina y cualquier condición de acceso específica del fabricante.

El ciclo de trabajo merece un escrutinio similar. Un sistema que realiza unas pocas transferencias por hora tiene exigencias térmicas y de desgaste distintas de las de uno que opera continuamente durante varios turnos. Solicite los intervalos de mantenimiento para articulaciones, reductores, cables, pinzas, puntos de lubricación y dispositivos de seguridad. La disponibilidad depende de más factores que la fiabilidad del robot; una pinza difícil de mantener o una ruta de cable inaccesible pueden generar tiempos de inactividad desproporcionados.

Las operaciones con placas pesadas requieren una visión a nivel de celda

Al manipular placas para laminado, plegado o conformado, el robot y la máquina de conformado deben evaluarse conjuntamente. Una placa de acero de 50 mm no es simplemente una versión más pesada de una chapa fina: la deflexión de la placa, la condición de los bordes, la incertidumbre del centro de gravedad y la necesidad de una presentación controlada pueden cambiar completamente el método de manipulación.

Por ejemplo, unamáquina de plegado mecanizada de 3 rodillos diseñada para trabajos con placas grandes puede procesar material con espesores de 50 mm o más. En ese contexto, el requisito de automatización puede incluir alimentar, soportar, reposicionar o retirar piezas cilíndricas o cónicas parcialmente conformadas. El sistema de manipulación debe tener en cuenta la geometría cambiante durante el laminado, no solo el peso de la placa en bruto. Una pieza que se curva puede requerir una ubicación de agarre diferente, una zona de separación mayor y un análisis de colisión más cuidadoso que la chapa plana inicial.

Puede ser más práctico combinar la manipulación robótica con mesas de alimentación motorizadas, soportes laterales, dispositivos de elevación, carros de transferencia o manipuladores específicos. Un robot de seis ejes es valioso cuando el proceso requiere flexibilidad de orientación, pero no es automáticamente la respuesta más económica o segura para todos los movimientos de placas de gran masa. La disposición del equipo debe identificar qué movimientos requieren articulación robótica y cuáles se realizan mejor mediante equipos de soporte de materiales diseñados específicamente.

Las especificaciones de integración deben redactarse antes de comparar proveedores

El hardware de los robots puede ser comparable sobre el papel mientras que el alcance de integración difiere sustancialmente. Una cotización completa debe aclarar quién suministra la pinza, los resguardos, el controlador de seguridad, la interfaz de máquina, el armario eléctrico, la programación, los bastidores de piezas, las cimentaciones, la instalación, la puesta en marcha y la formación de operarios. La ambigüedad en estas interfaces es una fuente común de costes imprevistos y retrasos en el calendario del proyecto.

Los requisitos de comunicación con la máquina deben definirse pronto. Como mínimo, la celda necesita señales fiables sobre el estado de máquina lista, el estado de la puerta, el estado de la sujeción, el permiso de inicio de ciclo, las condiciones de fallo, las paradas de emergencia y la recuperación segura. Las máquinas CNC antiguas pueden requerir actualizaciones de interfaz antes de que la atención sin supervisión sea viable. El robot no puede compensar una máquina que carece de una sujeción automática segura y repetible o de señales claras de estado del proceso.

La integración de controles también debe abordar la propiedad de los datos, las copias de seguridad, los permisos de soporte remoto y la disponibilidad de planos eléctricos y documentación de PLC. Una celda que solo puede operar cuando hay disponible un programador especialista tiene un riesgo operativo distinto de una con procedimientos de recuperación documentados y programas mantenibles.

El cumplimiento de seguridad es un requisito de diseño, no un documento de cierre

Las celdas de robots industriales requieren una evaluación de riesgos documentada y un concepto de protección adecuados para la jurisdicción de instalación. Las normas relevantes que se consideran habitualmente incluyen ISO 10218 para la seguridad de robots industriales e ISO 12100 para la evaluación y reducción de riesgos. Para aplicaciones colaborativas, ISO/TS 15066 puede ser relevante, pero no debe suponerse que la manipulación para fabricación pesada es apta para operación colaborativa simplemente porque un modelo de robot ofrece funciones colaborativas.

Las grandes piezas móviles de acero crean peligros más allá del propio robot: cargas caídas, puntos de atrapamiento, bordes afilados, bastidores inestables, energía almacenada en abrazaderas y movimiento inesperado de piezas durante la liberación. La protección puede requerir vallado, puntos de acceso con enclavamiento, escáneres de seguridad, cortinas de luz, funciones de velocidad segura y procedimientos definidos de recuperación manual. El diseño también debe permitir la retirada segura de una pieza de trabajo fallida o dañada.

Para proyectos transfronterizos, las declaraciones de certificación deben examinarse en relación con la celda completa, no solo con el robot. Un componente robótico puede contar con declaraciones o marcados pertinentes, mientras que el sistema integrado sigue requiriendo su propia evaluación de conformidad, documentación técnica y validación específica del sitio.

Qué debe verificarse antes de realizar un pedido

La decisión de compra más sólida está respaldada por evidencias vinculadas a la aplicación prevista. Solicite un diseño que muestre las posiciones del robot, el acceso a la máquina, los límites de seguridad y el espacio libre para mantenimiento. Exija cálculos de carga útil e inercia para el efector final completo y la pieza aprobada más pesada. Revise un estudio de tiempo de ciclo que incluya los intercambios de señales del proceso, en lugar de solo el movimiento del robot.

Antes del envío, los criterios de aceptación deben abordar los tipos de piezas, la repetibilidad de colocación, la confirmación de agarre, el comportamiento de la interfaz de máquina, las funciones de seguridad, la recuperación después de fallos, la documentación y las recomendaciones de piezas de repuesto. Una prueba de aceptación en fábrica puede validar la secuencia acordada cuando se disponga de utillajes y piezas de trabajo representativos. La aceptación en sitio debe confirmar que las cimentaciones, los servicios, las interfaces de máquina, la condición del material y las restricciones de producción reales no alteran el resultado.

La especificación más importante es la que demuestra una operación estable con la pieza de trabajo más pesada, más larga y menos tolerante que se espera que manipule la celda. Cuando los cálculos de carga útil, los estudios de alcance, el diseño de la pinza, las interfaces de máquina y los requisitos de seguridad se tratan como decisiones conectadas, el brazo robótico seleccionado se convierte en un activo de producción fiable en lugar de un componente costoso a la espera de un diseño de celda viable.
