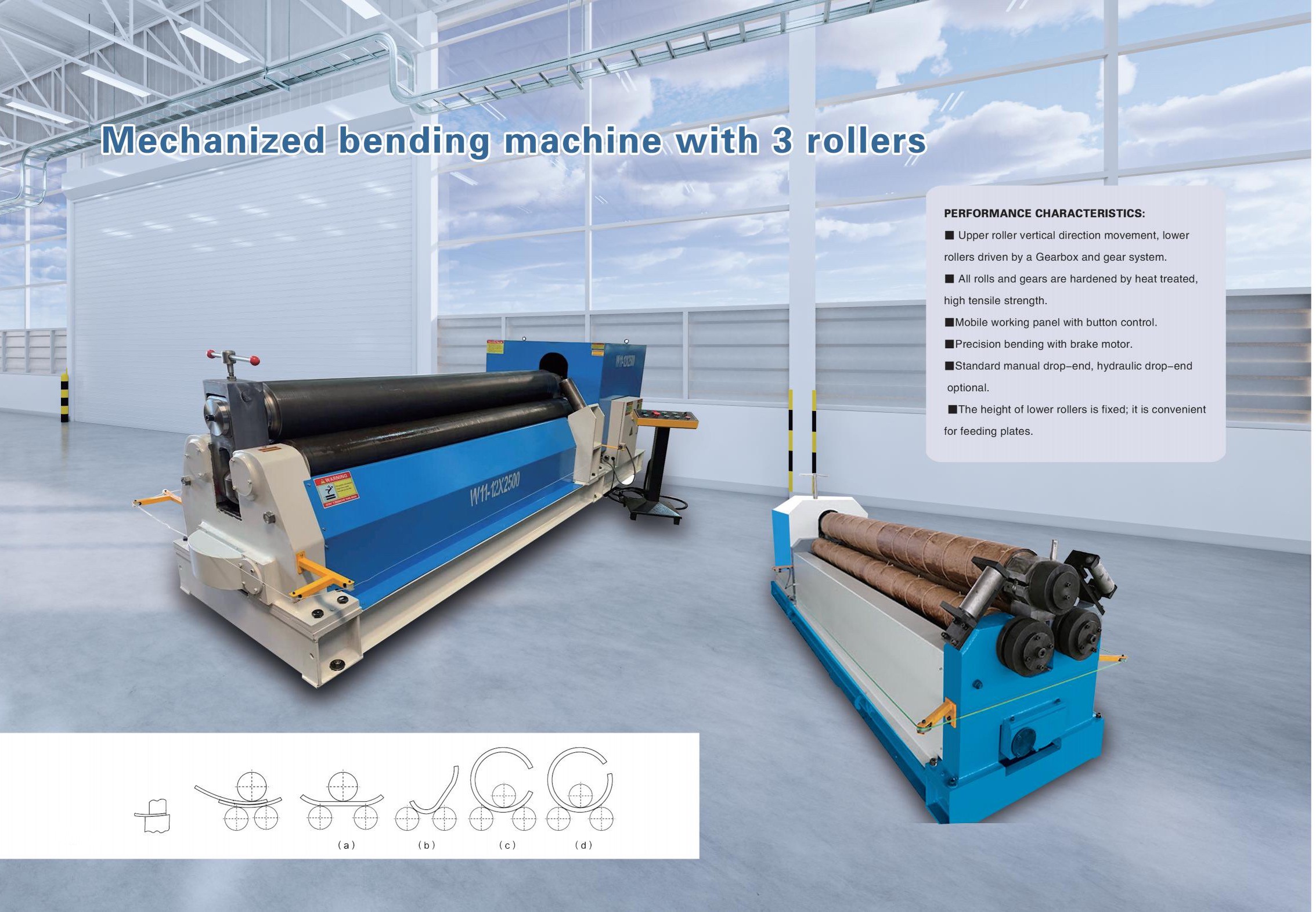

1.Introducción a la máquina curvadora mecánica de 3 rodillos:
Una máquina curvadora de chapas es un equipo de procesamiento que dobla materiales laminados hasta darles las formas deseadas mediante la acción de rodillos de trabajo. Puede producir diversos componentes, incluidas piezas cilíndricas y cónicas, lo que la convierte en un equipo esencial para la fabricación de metales.
La máquina funciona aplicando fuerzas externas —hidráulicas o mecánicas— para mover los rodillos de trabajo, que doblan o curvan la chapa hasta darle forma. Según el movimiento de rotación y los cambios de posición de rodillos con diferentes formas, puede procesar piezas elípticas, arqueadas y cilíndricas.

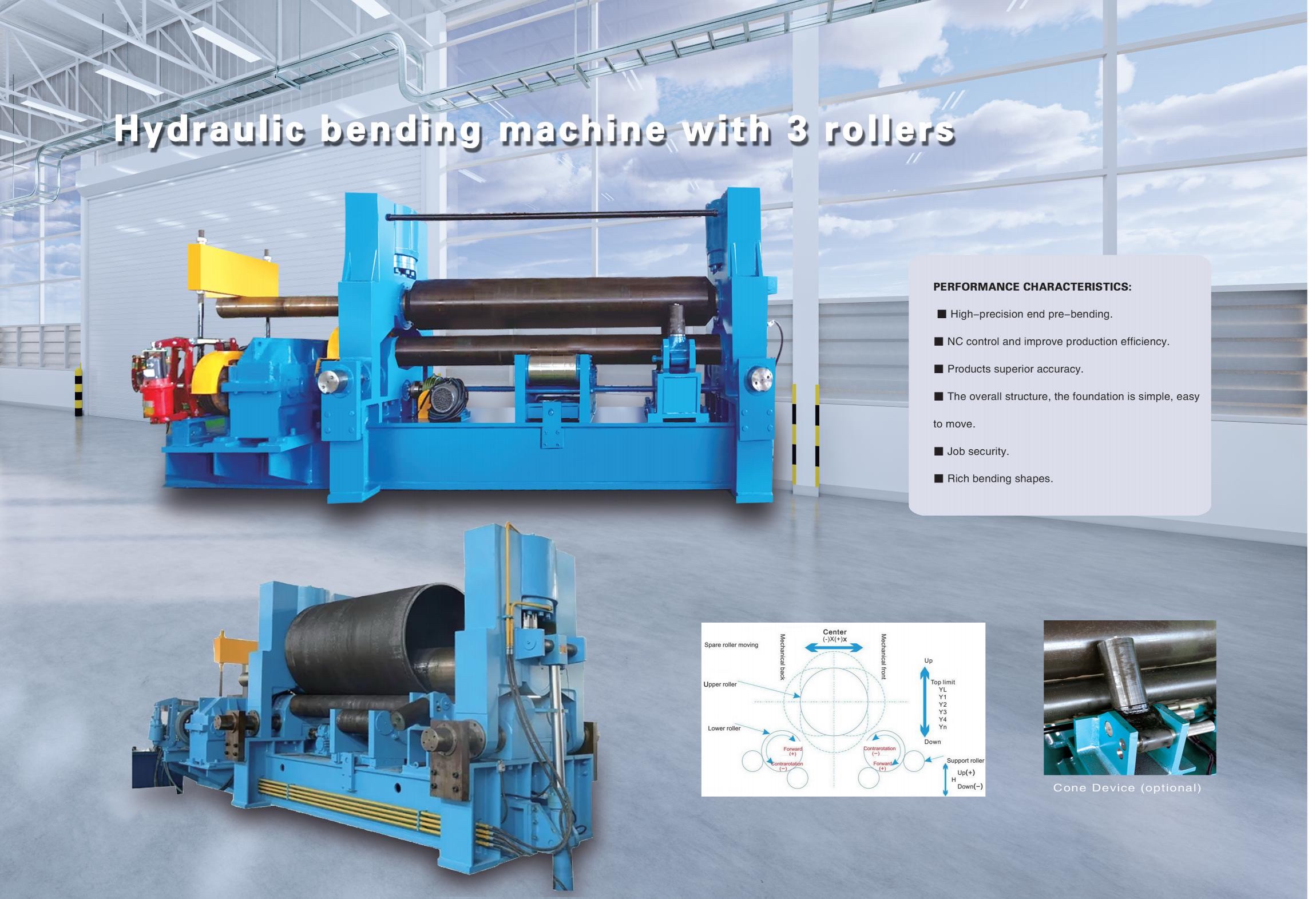

En la máquina simétrica de curvado de chapas, el rodillo superior es accionado por aceite hidráulico en cilindros situados simétricamente entre los dos rodillos inferiores, lo que permite el movimiento vertical. Es impulsado por el engranaje final del reductor principal, que también engrana con los engranajes de los dos rodillos inferiores para proporcionar el par de curvado. Las chapas metálicas planas y uniformes pasan a través de los tres rodillos de trabajo (dos inferiores y uno superior). Mediante la presión descendente del rodillo superior y el movimiento de rotación de los rodillos inferiores, la chapa se somete a doblados repetidos: las capas internas se comprimen, la parte central permanece neutra y las capas externas se estiran, lo que produce una deformación plástica permanente. De este modo, la chapa se curva en cilindros, conos o secciones parciales.
Una limitación de este diseño hidráulico de tres rodillos es que los extremos de la chapa requieren un precurvado con equipos independientes. Esta máquina es adecuada para aplicaciones a gran escala con espesores de chapa de 50mm o más. Una hilera de rodillos locos fijos añadida debajo de los dos rodillos inferiores reduce su distancia entre apoyos, mejorando tanto la precisión de la pieza como el rendimiento general de la máquina.

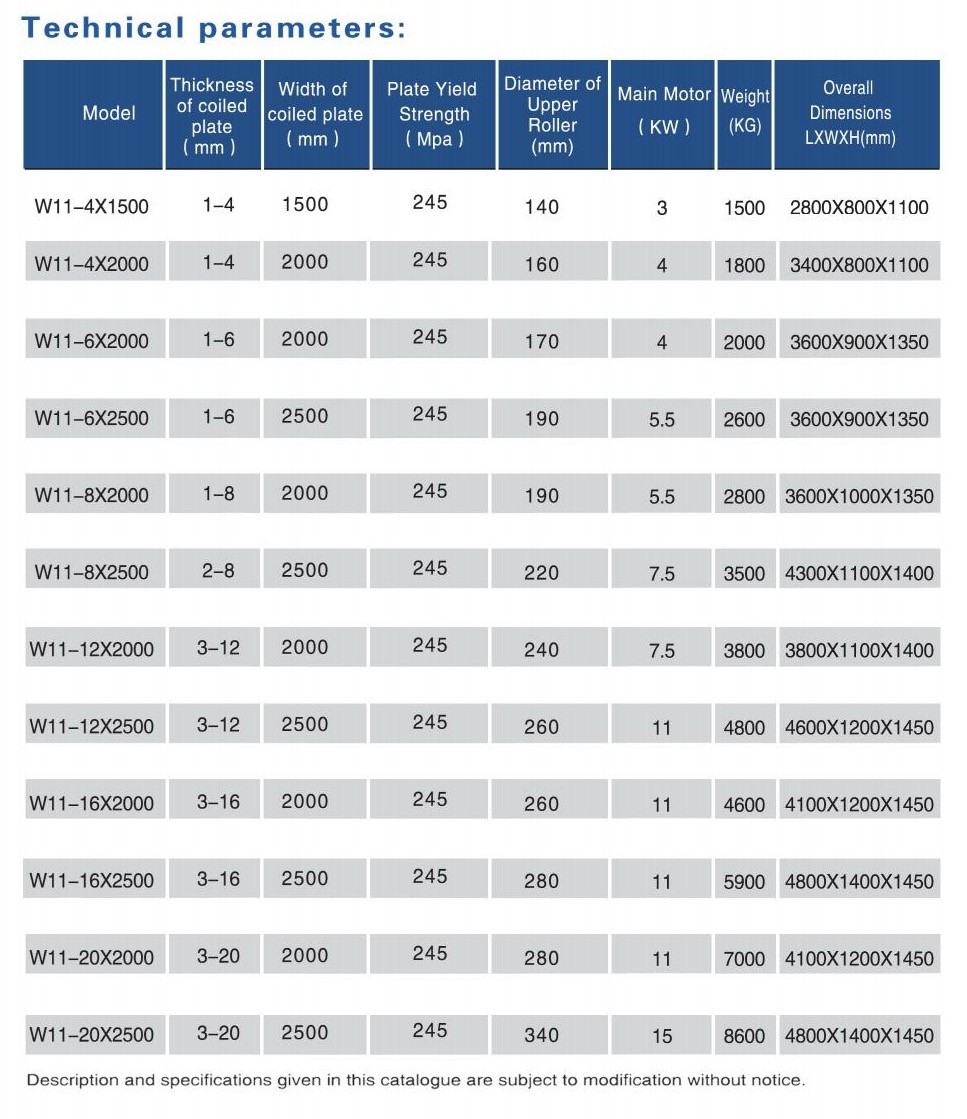

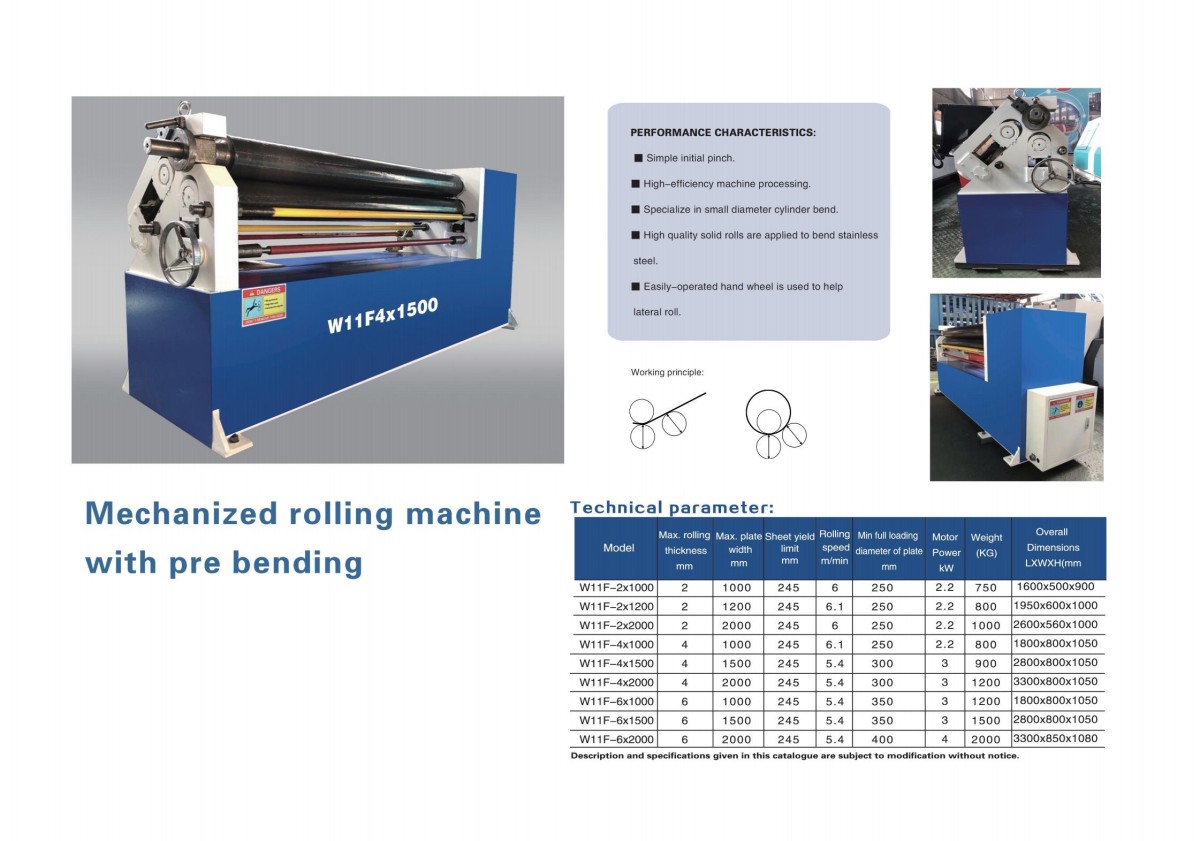

2.Parámetros técnicos de la máquina curvadora mecánica de 3 rodillos
3.Características de la máquina curvadora mecánica de 3 rodillos:
1. Clasificación: Las máquinas curvadoras de chapas se dividen en tipos mecánicos e hidráulicos.
2. Estructura: El tipo simétrico común de tres rodillos cuenta con un rodillo superior que se desplaza verticalmente entre dos rodillos inferiores mediante transmisión por engranaje sinfín. Los rodillos inferiores giran mediante el engrane de los engranajes del reductor para mover la chapa.
3. Principio de funcionamiento: En los sistemas hidráulicos, el aceite a alta presión acciona los pistones para generar empuje y par, doblando el perfil. Conforme al concepto de "tres puntos forman un círculo", cuando la presión del rodillo superior supera el límite elástico del material, se produce una deformación permanente. El proceso de curvado incluye alimentación, ajuste y múltiples ciclos de presión con rotación hacia adelante/atrás.
4. Sistema de transmisión: Incluye accionamiento principal (motor→reductor→engranajes→rodillos inferiores) y accionamiento auxiliar (motor independiente para el movimiento vertical del rodillo superior mediante engranaje sinfín y tornillo).
5. Lubricación y mantenimiento: La lubricación es manual o centralizada, y se requiere mantenimiento periódico para garantizar un funcionamiento fiable.
Preguntas frecuentes sobre productos

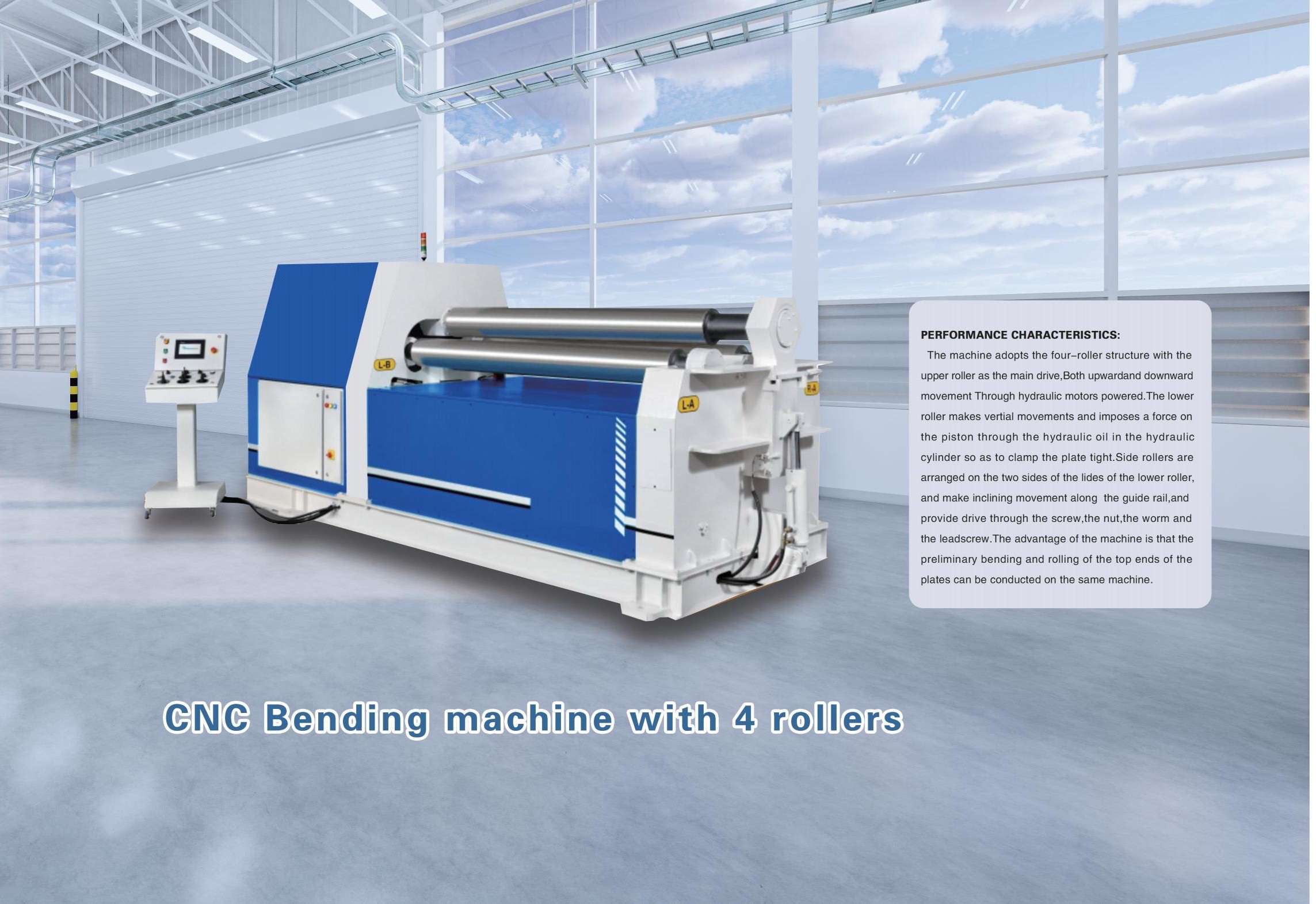

Una máquina de 3 rodillos utiliza tres rodillos dispuestos en una configuración piramidal o asimétrica. Es más sencilla, más económica y adecuada para la fabricación general. Sin embargo, normalmente requiere que los extremos de la placa se prebenden por separado o deja una sección plana en cada extremo. Una máquina de 4 rodillos añade un cuarto rodillo (de pinzamiento) que sujeta firmemente el borde de la placa, lo que permite realizar el prebendado y el curvado en una sola pasada sin extremos planos, lo que se traduce en mayor precisión, funcionamiento más rápido y menos desperdicio de material, por lo que es ideal para trabajos de gran volumen y alta precisión.
La máquina puede procesar una amplia gama de materiales, incluidos acero al carbono, acero inoxidable, aluminio, cobre y placas de aleación. La capacidad de espesor varía según el modelo: las máquinas de servicio ligero procesan 2–12mm, las de servicio medio 12–40mm y los modelos de servicio pesado pueden curvar placas de hasta 120mm (o incluso 400mm en configuraciones especiales). El ancho máximo suele oscilar entre 1,000mm y 16,000mm. La capacidad depende del límite elástico del material: los aceros de mayor resistencia requieren más fuerza para el mismo espesor.
Sí. Muchas máquinas curvadoras de placas admiten el curvado cónico. Al ajustar el ángulo de los rodillos con respecto a la alimentación de la placa, la máquina puede modificar gradualmente la curvatura, formando conos truncados, secciones cónicas de torres eólicas y otras formas cónicas. Esto se logra inclinando los rodillos o alimentando la placa con un ángulo controlado respecto al eje de los rodillos.
El prebordeado es el proceso de doblar los bordes delantero y trasero de la placa antes del rolado completo. Esto garantiza que los extremos de la placa formen una curva continua que coincida con el resto del cilindro, eliminando las secciones planas que, de otro modo, tendrían que cortarse o soldarse posteriormente. Las máquinas de 4 rodillos realizan el prebordeado automáticamente en la misma configuración, mientras que las máquinas de 3 rodillos pueden requerir un accesorio de prebordeado independiente o una plegadora. Un prebordeado adecuado es fundamental para lograr una redondez total y precisión dimensional en el cilindro acabado.
