1. Introducción a la máquina curvadora CNC de 4 rodillos
Una máquina curvadora de rodillos es un equipo de conformado que utiliza rodillos de trabajo giratorios para curvar progresivamente chapas metálicas y obtener los perfiles deseados. Capaz de producir componentes cilíndricos, cónicos y con forma de arco, es un equipo esencial en la fabricación moderna de metales. El proceso de conformado se basa en fuerza hidráulica o mecánica para accionar los rodillos de trabajo, cuyos movimientos coordinados —mediante rotación y ajuste de posición— permiten producir una amplia variedad de geometrías curvadas.
En una máquina convencional de curvado de chapa simétrica de tres rodillos, el rodillo superior se acciona verticalmente mediante cilindros hidráulicos situados simétricamente sobre los dos rodillos inferiores. Impulsado por el engranaje de la etapa final del reductor principal, el rodillo superior gira de forma sincronizada con los dos rodillos inferiores, proporcionando el par necesario para el curvado. A medida que una chapa metálica uniforme pasa entre los tres rodillos, la presión descendente del rodillo superior, combinada con el movimiento rotativo de los rodillos inferiores, induce una flexión continua. Esto produce una deformación plástica permanente, caracterizada por deformación por compresión en la superficie interior, deformación neutra en la parte central y deformación por tracción en la superficie exterior. De este modo, la chapa se conforma en cilindros, conos o curvaturas segmentadas.
Sin embargo, una limitación notable de este diseño hidráulico de tres rodillos es que los extremos delantero y trasero de la chapa no pueden conformarse completamente y deben precurvarse con equipos auxiliares. En consecuencia, esta configuración es adecuada principalmente para aplicaciones de servicio pesado con espesores de chapa de 50 mm o superiores. Para resolver estas limitaciones, la máquina curvadora CNC de 4 rodillos incorpora una fila adicional de rodillos locos fijos debajo de los dos rodillos inferiores. Este diseño reduce la distancia entre los rodillos inferiores, mejorando significativamente la precisión dimensional de la pieza terminada y aumentando la rigidez y el rendimiento general de la máquina, lo que la convierte en una solución superior para aplicaciones de curvado de precisión.

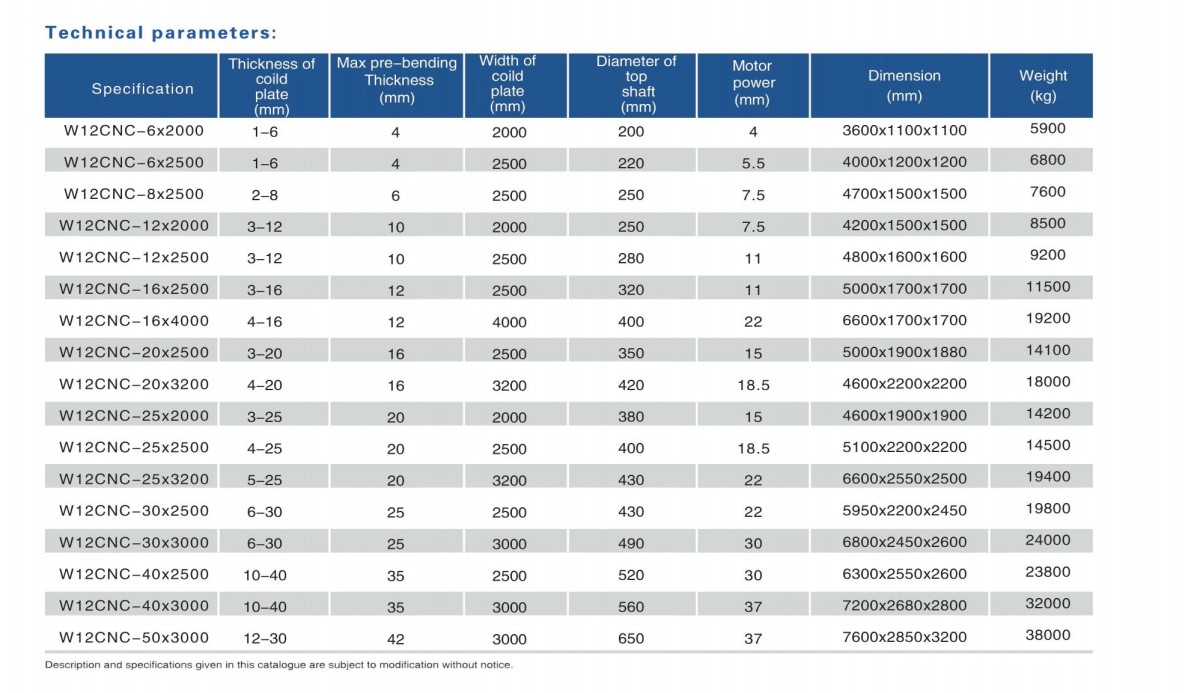

2. Parámetros técnicos de la máquina curvadora CNC de 4 rodillos

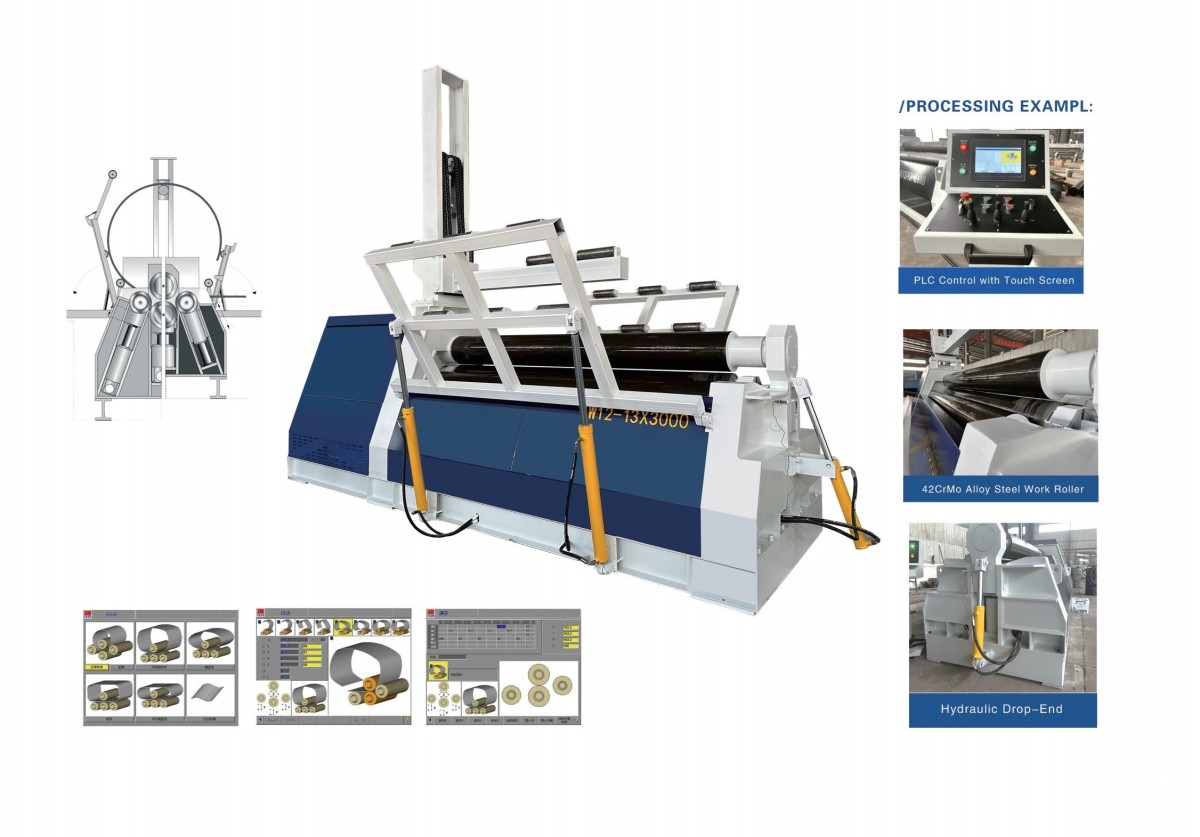

3. Características de la máquina curvadora CNC de 4 rodillos:
Las máquinas curvadoras de chapa pueden dividirse en tipos mecánicos e hidráulicos según sus métodos de accionamiento.
La forma estructural más común es el diseño simétrico de tres rodillos. En esta configuración, el rodillo superior se desplaza verticalmente hacia arriba y hacia abajo en la posición simétrica entre los dos rodillos inferiores, accionado por una transmisión de tornillo sinfín y corona. Los dos rodillos inferiores giran mediante el engrane entre el engranaje de salida del reductor y los engranajes de los rodillos inferiores, lo que a su vez impulsa la chapa hacia adelante.
En las máquinas de tipo hidráulico, el principio de funcionamiento es el siguiente: una bomba eléctrica de aceite suministra aceite a alta presión a través de tuberías de alta presión al cilindro de trabajo o al motor hidráulico. El aceite a alta presión empuja el pistón dentro del cilindro o el rotor del motor, generando empuje y par, que luego accionan los componentes del molde para curvar el perfil. El principio fundamental de conformado se basa en el concepto de "tres puntos definen un círculo". Al cambiar la posición relativa de la pieza de trabajo y utilizar el movimiento rotativo, la chapa experimenta una deformación plástica continua. Cuando la presión descendente ejercida por el rodillo superior supera el límite de fluencia del material, se produce una deformación permanente por curvado.
El procedimiento básico de curvado es: introducir la chapa en el espacio entre los rodillos superior e inferior y realizar los ajustes necesarios; a continuación, poner en marcha el motor principal. Mediante presiones repetidas y rotaciones hacia adelante y hacia atrás, el proceso de curvado se completa gradualmente.
El sistema de transmisión del equipo consta de dos partes: el accionamiento principal y el accionamiento auxiliar. El sistema de accionamiento principal utiliza un motor para impulsar el reductor y los pares de engranajes, que hacen girar los rodillos inferiores. El sistema de accionamiento auxiliar —responsable de elevar y descender el rodillo superior— utiliza un motor independiente para accionar la corona, el tornillo sinfín y el mecanismo de husillo.
El sistema de lubricación suele emplear métodos de aplicación manual o lubricación centralizada. El mantenimiento periódico es esencial para garantizar el funcionamiento fluido del equipo, prolongar su vida útil y mantener una precisión de conformado constante.
Preguntas frecuentes sobre productos
Una máquina de 3 rodillos utiliza tres rodillos dispuestos en una configuración piramidal o asimétrica. Es más sencilla, más económica y adecuada para la fabricación general. Sin embargo, normalmente requiere que los extremos de la placa se prebenden por separado o deja una sección plana en cada extremo. Una máquina de 4 rodillos añade un cuarto rodillo (de pinzamiento) que sujeta firmemente el borde de la placa, lo que permite realizar el prebendado y el curvado en una sola pasada sin extremos planos, lo que se traduce en mayor precisión, funcionamiento más rápido y menos desperdicio de material, por lo que es ideal para trabajos de gran volumen y alta precisión.
La máquina puede procesar una amplia gama de materiales, incluidos acero al carbono, acero inoxidable, aluminio, cobre y placas de aleación. La capacidad de espesor varía según el modelo: las máquinas de servicio ligero procesan 2–12mm, las de servicio medio 12–40mm y los modelos de servicio pesado pueden curvar placas de hasta 120mm (o incluso 400mm en configuraciones especiales). El ancho máximo suele oscilar entre 1,000mm y 16,000mm. La capacidad depende del límite elástico del material: los aceros de mayor resistencia requieren más fuerza para el mismo espesor.
Sí. Muchas máquinas curvadoras de placas admiten el curvado cónico. Al ajustar el ángulo de los rodillos con respecto a la alimentación de la placa, la máquina puede modificar gradualmente la curvatura, formando conos truncados, secciones cónicas de torres eólicas y otras formas cónicas. Esto se logra inclinando los rodillos o alimentando la placa con un ángulo controlado respecto al eje de los rodillos.
El prebordeado es el proceso de doblar los bordes delantero y trasero de la placa antes del rolado completo. Esto garantiza que los extremos de la placa formen una curva continua que coincida con el resto del cilindro, eliminando las secciones planas que, de otro modo, tendrían que cortarse o soldarse posteriormente. Las máquinas de 4 rodillos realizan el prebordeado automáticamente en la misma configuración, mientras que las máquinas de 3 rodillos pueden requerir un accesorio de prebordeado independiente o una plegadora. Un prebordeado adecuado es fundamental para lograr una redondez total y precisión dimensional en el cilindro acabado.
