¿Cuándo justifica un brazo robótico servo de manipulación su coste adicional?

Un brazo robótico servo de manipulación cuesta más que un cargador neumático básico, una disposición de alimentación por gravedad o una estación de transferencia operada manualmente. Eso resulta evidente en la etapa de cotización. Lo menos evidente es dónde se encuentra el coste real: no solo en el robot en sí, sino también en las pinzas, las protecciones de seguridad, los cambios de utillaje, la programación, el espacio en planta, la puesta en marcha y las interrupciones de producción necesarias para instalarlo correctamente.

Por lo tanto, para los equipos de compras, la pregunta correcta no es «¿Es costosa la manipulación robótica?». Es «¿Qué pérdida recurrente de producción eliminará este sistema y se puede medir esa pérdida?». Un brazo robótico servo de manipulación suele estar justificado cuando resuelve un cuello de botella persistente, en lugar de limitarse a sustituir a un operario que ya mantiene el ritmo del proceso.

Esta distinción es importante en células de soldadura, alimentación de máquinas CNC, líneas de corte láser, prensas plegadoras, fabricación de vigas y procesamiento de chapa metálica. En estos entornos, la manipulación de materiales suele determinar la producción real del equipo. Una cortadora láser o máquina CNC rápida no puede generar valor mientras espera la carga, descarga, giro, apilado o autorización de inspección.

El coste se justifica cuando la manipulación, y no el procesamiento, limita la producción

El caso de inversión más claro aparece cuando la máquina principal pasa demasiado tiempo inactiva entre ciclos. Un torno CNC puede completar su programa de mecanizado de forma constante, pero esperar a que un operario abra la puerta, retire la pieza terminada, la inspeccione, coloque nuevo material, cierre la puerta y reinicie. El ciclo de mecanizado puede ser estable; el ciclo de carga puede no serlo.

Aquí es donde el control servo justifica su coste adicional. Un brazo accionado por servomotores puede repetir posiciones definidas, trayectorias de movimiento, límites de aceleración y tiempos de permanencia con un control mucho mayor que un mecanismo simple de recoger y colocar. Eso no significa automáticamente que sea más rápido en todos los movimientos. En la práctica, significa que la secuencia de manipulación es lo bastante predecible como para coordinarse con las señales de la máquina, transportadores, posicionadores, enclavamientos de seguridad y estaciones posteriores.

Los compradores deben mirar más allá del tiempo medio del ciclo de la máquina. La cifra más reveladora es la variación entre ciclos. Si un proceso funciona nominalmente cada cuatro minutos, pero el tiempo real de carga y descarga varía considerablemente según la disponibilidad del operario, la fatiga, la orientación de la pieza o el tráfico de carretillas elevadoras, la automatización puede tener una justificación más sólida de lo que sugiere la cifra media.

Vale especialmente la pena considerar un robot cuando un operario debe atender varias máquinas, pero no puede hacerlo sin generar tiempos de espera. También puede tener sentido cuando la dotación de personal es técnicamente posible, pero difícil de estabilizar entre turnos. El problema no es simplemente el coste laboral. Es el coste de una línea de producción cuya producción cambia cada vez que un operario experimentado está ausente, es reasignado o se ocupa de retrabajos.

La repetibilidad tiene valor comercial cuando la posición de la pieza afecta a la calidad

La manipulación se convierte en un problema de calidad siempre que la pieza de trabajo deba llegar a la siguiente estación con una orientación fiable. La soldadura es un ejemplo conocido. Una carga de utillaje ligeramente inconsistente puede crear desalineación, holguras, mala accesibilidad para la antorcha o trabajo adicional de ajuste antes de que comience la soldadura. En el mecanizado, una posición de sujeción inconsistente puede generar problemas de holgura de herramienta, referencias inestables y una intervención más frecuente del operario.

Un brazo robótico servo de manipulación no sustituye a unos buenos utillajes. De hecho, un utillaje deficiente es una de las formas más rápidas de desperdiciar la inversión en un robot. El robot puede colocar repetidamente una pieza en la misma disposición de posicionamiento imperfecta. Antes de aprobar la automatización, los equipos de compras e ingeniería deben confirmar cómo se referencia la pieza, cómo se gestiona la deformación, si el material entrante varía y qué sucede cuando un componente está ligeramente doblado, aceitoso, caliente o con rebabas.

Las mejores aplicaciones suelen contar con una familia controlada de piezas, superficies de recogida estables y patrones de apilado conocidos. Las peores aplicaciones suelen implicar cambios frecuentes de producto, conjuntos soldados irregulares, paquetes de entrada no controlados o un proceso que aún depende del criterio de un operario para decidir si una pieza de trabajo es aceptable.

Preguntas que revelan si la repetibilidad es realmente valiosa

• ¿La colocación de la pieza afecta a los resultados de soldadura, corte, plegado, mecanizado o medición?
• ¿Los operarios realizan actualmente pequeños ajustes frecuentes antes de iniciar el proceso principal?
• ¿Se puede posicionar la pieza utilizando referencias mecánicas repetibles en lugar de una evaluación visual?
• ¿El retrabajo está relacionado con marcas de manipulación, caídas de piezas, deformación, orientación incorrecta o apilado deficiente?
• ¿El robot manipulará una gama de productos estable durante el tiempo suficiente para recuperar el esfuerzo de ingeniería y programación?

Si la respuesta a varias de estas preguntas es afirmativa, el valor del movimiento servo no consiste meramente en sustituir mano de obra. Se convierte en una inversión de control de proceso.

Las piezas pesadas, calientes, afiladas o incómodas cambian la ecuación

A veces se habla de seguridad en términos generales, pero el caso de compra se vuelve más concreto cuando la tarea de manipulación implica una exposición física real. Las piezas fabricadas pesadas, la chapa cortada por láser con bordes afilados, las piezas calientes tras la soldadura, los perfiles largos y los componentes con centros de gravedad inestables no son tareas rutinarias de manipulación manual. Incluso cuando se utilizan ayudas de elevación, el operario puede seguir siendo responsable de guiar, girar o alinear la pieza cerca de equipos en movimiento.

En esas condiciones, un brazo robótico puede estar justificado incluso si el ahorro de mano de obra por sí solo parece modesto. El sistema puede separar al personal de los movimientos repetitivos cerca de platos de sujeción, posicionadores de soldadura, prensas plegadoras, rodillos giratorios o transportadores de transferencia. Sin embargo, la automatización de seguridad debe diseñarse como una célula completa. El brazo es solo un elemento. Los compradores deben evaluar las protecciones, los controles con clasificación de seguridad, los enclavamientos, la arquitectura de parada de emergencia, el acceso seguro para mantenimiento y los procedimientos de recuperación después de una avería.

Un error común es aprobar el robot y dejar el utillaje de extremo de brazo para una fase tardía del proyecto. La pinza suele ser el componente más específico de la aplicación. Debe sujetar la condición real de la pieza, no un plano ideal. El acabado superficial, la cascarilla de laminación, el aceite, los agujeros, los bordes cortados, la temperatura y la variación del centro de gravedad influyen en si son adecuados los ventosas de vacío, los útiles magnéticos, las abrazaderas mecánicas, las horquillas o los utillajes personalizados.

No compare únicamente el precio del robot

Una comparación de costes significativa incluye el sistema completo instalado y el coste de mantenerlo productivo. Una cotización inicial baja para un robot puede resultar costosa si el alcance de la integración es impreciso. Por el contrario, una cotización más alta puede ser razonable cuando incluye claramente el diseño de la pinza, la integración de controles, la formación, el apoyo de puesta en marcha, el equipo de seguridad y los criterios de aceptación documentados.

El retorno debe basarse en capacidad recuperable, no en capacidad teórica. Si un robot permite que una célula de soldadura existente opere con mayor consistencia durante un turno, eso puede ser útil. Pero si la estación de inspección posterior, la línea de pintura o el suministro de material siguen siendo el punto limitante, la producción adicional aguas arriba puede simplemente crear inventario de trabajo en proceso. Una buena solicitud de inversión traza todo el flujo antes de asignar ahorros a la célula de manipulación.

Dónde un brazo servo puede ser una compra equivocada

No todos los procesos intensivos en mano de obra deben automatizarse con un robot multieje. Para transferencias simples en línea recta, un pórtico, alimentador, mesa elevadora, transportador de rodillos o cargador dedicado puede ofrecer el resultado requerido a menor coste y con un mantenimiento más sencillo. Si la geometría de la pieza rara vez cambia y el movimiento es predecible, el equipo más simple suele ser la mejor opción comercial.

La manipulación robótica también es difícil de justificar cuando los volúmenes de producción son esporádicos y la mezcla de productos cambia constantemente. Un brazo flexible puede reprogramarse, pero la reprogramación no es gratuita. Requiere tiempo especializado, piezas de prueba, evaluación de riesgos y, en ocasiones, nuevas pinzas o modificaciones de utillaje. La expresión «automatización flexible» no debe interpretarse como «sin necesidad de esfuerzo de ingeniería».

Otra señal de advertencia es una presentación deficiente del material. Si las piezas llegan apiladas aleatoriamente, mezcladas por espesor, deformadas después de la soldadura o sin un punto de recogida fiable, el proyecto de robot puede necesitar sensores, visión artificial, equipos de separación o preclasificación manual. Estas incorporaciones pueden seguir siendo rentables, pero deben presupuestarse honestamente desde el principio, en lugar de tratarse como pequeños detalles que deben resolverse después de la instalación.

Considere el robot como parte de la línea de producción, no como una compra independiente

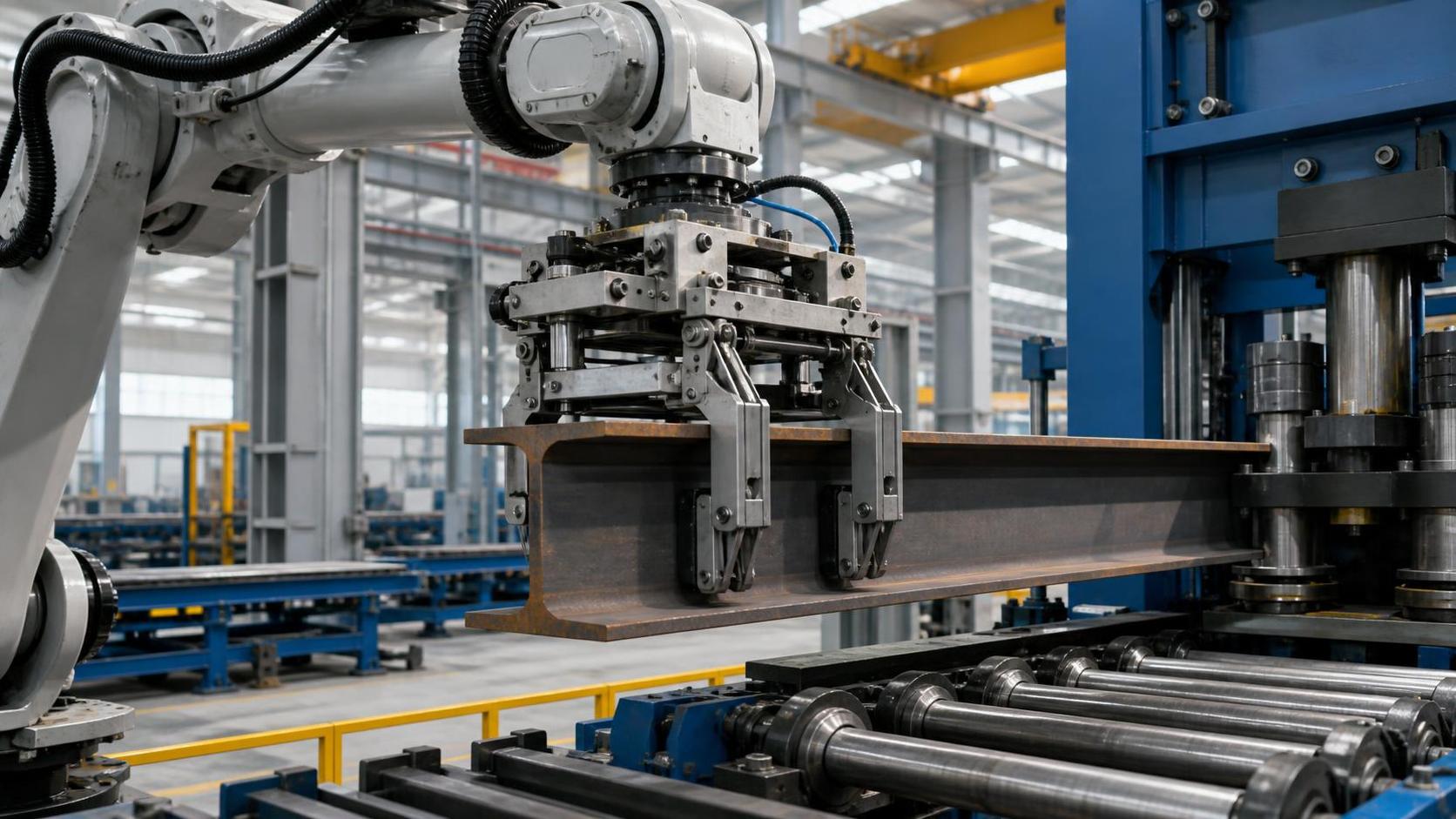

Esto es especialmente relevante en la fabricación de acero estructural y vigas H. Una línea de vigas puede incluir operaciones de ensamblaje, soldadura, enderezado de alas, transferencia y apilado. Automatizar un movimiento puede mejorar el ritmo, pero debe ajustarse a la velocidad, el área de trabajo y las condiciones del material de los equipos circundantes.

Por ejemplo, al evaluar una transferencia robótica alrededor de una sección de enderezado, compras debe verificar las dimensiones de la viga, la temperatura en el punto de manipulación, la dirección de desplazamiento, la longitud de acumulación necesaria y si la línea opera de forma continua o por lotes. Equipos como lamáquina enderezadora de vigas H YTJ-60B y YTJ-80B ilustran por qué este detalle es importante: sus variantes disponibles se adaptan a distintos espesores y anchos de ala, así como a diferentes alturas mínimas de alma, mientras que el propio proceso de enderezado se basa en rodillos robustos, prensado de alta fuerza y ajuste controlado. Un robot seleccionado sin considerar estas condiciones físicas puede tener una capacidad de carga nominal suficiente y aun así no estar bien adaptado a la tarea real de transferencia.

En una línea de vigas H, un enfoque de transferencia de menor coste puede ser suficiente cuando las secciones se desplazan en una dirección sobre transportadores de rodillos uniformes. Un brazo servo resulta más convincente cuando las secciones requieren giro, encaminamiento a distintas estaciones, colocación controlada en utillajes o manipulación en la que la intervención manual está creando retrasos o exposición. La solución preferida depende del flujo de material, no de que un robot parezca más avanzado.

Base el caso de aprobación en pruebas procedentes de su propia planta

Antes de solicitar propuestas finales, registre varios turnos de producción normales. Anote el tiempo de inactividad de la máquina causado por la carga y descarga, el número de manipulaciones manuales por pieza, la duración de los cambios de modelo, las piezas rechazadas asociadas a la manipulación y cualquier ocasión en la que los operarios esperen equipos de elevación o entrega de material. Esta información es más útil que una afirmación genérica sobre el retorno de la automatización, porque identifica la restricción específica de la instalación.

Después, pida a los proveedores que respondan a una especificación clara de la aplicación: planos y tolerancias de las piezas, rango de peso, patrón de volumen anual o mensual, objetivos de ciclo, interfaces de equipos existentes, condición del material, cambios de modelo necesarios, distribución de la planta, disponibilidad de servicios y requisitos de seguridad locales. La cotización debe indicar sus supuestos. Si un proveedor asume que las piezas se presentan ordenadamente en palés, mientras que el proceso real utiliza contenedores irregulares, esa diferencia debe abordarse antes de emitir la orden de compra.

Para los compradores de maquinaria que adquieren equipos en varias categorías de proceso, también es útil trabajar con proveedores que comprendan los equipos aguas arriba y aguas abajo, en lugar de tratar el robot de forma aislada. Wuxi Samgins International Trade Co., Ltd., establecida en 2012, suministra equipos para soldadura, corte y mecanizado CNC, procesamiento láser, fabricación de chapa metálica y líneas de producción de vigas H. Esta perspectiva más amplia sobre los equipos es útil al evaluar interfaces, porque una solución de manipulación debe adaptarse a la ruta de producción en su conjunto. La selección de equipos y la organización de la producción se realizan con referencia a los requisitos del sistema de calidad ISO9001 y las normas CE de la UE cuando corresponda, pero el alcance final de conformidad siempre debe confirmarse para el mercado de destino y la célula instalada completa.

Un punto de decisión práctico

Un brazo robótico servo de manipulación justifica su coste adicional cuando convierte de forma fiable una operación manual inestable en capacidad de producción utilizable, posicionamiento repetible o un flujo de trabajo más seguro. Resulta más convincente cuando las máquinas esperan piezas, la manipulación afecta a la calidad, los operarios están expuestos a movimientos difíciles y la familia de productos es lo bastante estable como para mantener ocupada la automatización.

Es menos convincente cuando el proceso subyacente está mal organizado, los volúmenes son inciertos, los utillajes no están preparados o una solución sencilla basada en transportadores puede realizar el mismo trabajo. La decisión de compra acertada no es la que tiene más automatización. Es aquella en la que la carga útil, el utillaje, el tiempo de ciclo, el flujo de material, el diseño de seguridad y la capacidad posterior se han comprobado conjuntamente antes de realizar el pedido.
