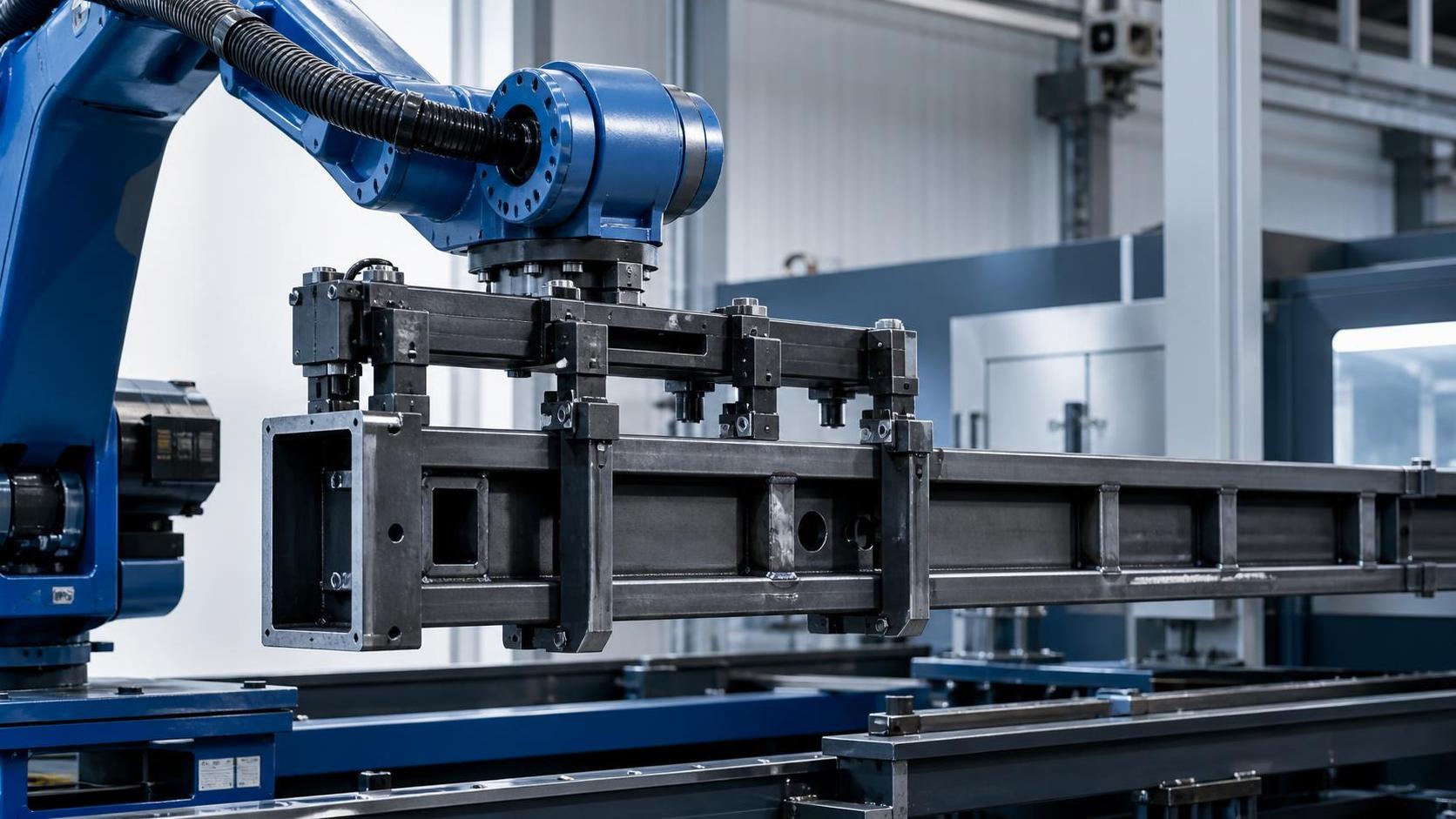

Тяжёлый промышленный робот-манипулятор требуется, когда нагрузка рамы превышает полезную нагрузку, допустимый момент на запястье, устойчивость при вылете или динамическую грузоподъёмность стандартного робота. Один только вес рамы является неполным критерием выбора. Сварное основание станка, конструкционная рама, сборка из двутавровых балок или изготовленный корпус могут находиться в пределах номинальной грузоподъёмности робота, но при этом создавать чрезмерный крутящий момент на запястье или основании, поскольку их центр тяжести расположен далеко от фланца.

Практический порог достигается, когда робот должен многократно поднимать, поворачивать, перемещать или точно позиционировать раму, масса, геометрия, способ захвата и профиль движения которой создают нагрузки за пределами номинального рабочего диапазона. Это обычно происходит при работе с длинными сварными конструкциями, нецентральными сборками, жёсткими станинами, стальными рамами с оснасткой и изготовленными компонентами, которые должны сохранять устойчивость во время сварки, обработки, контроля или перемещения.

Полезная нагрузка — это только отправная точка

Номинальная полезная нагрузка робота обычно указывается для определённых условий нагрузки вблизи фланца запястья. Рама редко представляет собой компактный, центрированный груз. Робот должен нести заготовку, захват, монтажную плиту, датчики, кабели, защитные кожухи, а иногда также компенсирующее устройство или поворотный инструмент. Первым параметром, который необходимо определить, является общая перемещаемая масса, а не только масса рамы.

Например, робот, поднимающий сварную раму массой 600 kg с механическим захватом массой 120 kg, работает не с полезной нагрузкой 600 kg. Запястье несёт не менее 720 kg ещё до учёта кронштейнов, шлангов, соединителей или оснастки, остающейся во время цикла. Выбор робота, номинальная грузоподъёмность которого лишь равна рассчитанной статической массе, оставляет мало полезного запаса для ускорения, торможения, вариаций изделий или потери захвата из-за состояния поверхности.

Выбор тяжёлого исполнения становится целесообразным, когда используемая полезная нагрузка близка к пределу непрерывной работы робота, особенно если раму необходимо быстро ускорять или удерживать горизонтально при полном вылете. Робот более высокого класса может обеспечивать большую конструкционную жёсткость и более подходящий диапазон инерции, даже если разница в номинальной грузоподъёмности при простом сравнении по весу кажется излишней.

Центр тяжести часто определяет класс робота

Длинная рама создаёт рычаг. Важным соотношением является масса груза, умноженная на горизонтальное расстояние от запястья робота до центра тяжести рамы. Увеличение этого расстояния повышает крутящий момент на запястье, нагрузку на плечевой сустав и склонность руки к прогибу при пусках и остановках. Поэтому лёгкая, но длинная прямоугольная сварная конструкция может требовать более тяжёлого робота, чем более плотная компактная отливка аналогичной массы.

Данные о центре тяжести должны описывать три направления относительно фланца робота, а не просто одно расстояние. Рамы часто несимметричны, поскольку косынки, обработанные площадки, кронштейны, кабельные лотки или присоединённые компоненты смещают массу от геометрического центра. Если захват берёт раму за одну направляющую или один край, его собственная масса и смещение могут создавать случай нагрузки, существенно отличающийся от номинальной точки равновесия на чертеже.

Наиболее нагруженное положение часто не является точкой захвата. Оно может возникать, когда робот выдвигает раму над конвейером, поворачивает её из вертикального положения в горизонтальное, входит в оснастку или извлекает из корпуса станка. Каждое положение изменяет нагрузку на суставы. Диаграмма нагрузки, приемлемая при малом вылете, может оказаться непригодной после перемещения той же рамы дальше от основания робота.

Длинные рамы и двутавровые балки

Двутавровые балки и изготовленные рамы создают вторую проблему: изгиб и колебания. Робот может безопасно поддерживать рассчитанный вес, в то время как сама заготовка прогибается между точками захвата. При начале движения этот прогиб может превратиться в раскачивающуюся нагрузку. Тогда робот воспринимает изменяющуюся инерцию, захват испытывает неравномерное усилие, а повторяемость позиционирования снижается.

Длинные конструкционные элементы часто лучше перемещать двумя координированными роботами, роботом и сервопозиционером либо специально разработанным концевым эффектором с несколькими точками опоры. Выбор зависит от длины, жёсткости, траектории перемещения и требуемой точности в точке назначения. Один тяжёлый робот-манипулятор может быть подходящим решением для жёсткой рамы с контролируемым центром тяжести, но увеличение грузоподъёмности само по себе не устраняет прогиб заготовки.

Статический вес и динамическая нагрузка требуют разных расчётов

Неподвижный робот, удерживающий раму, воспринимает статическую гравитационную нагрузку. Производственный цикл добавляет ускорение, замедление, изменение направления и вращение запястья. Эти усилия особенно существенны, когда рама перемещается между сварочными постами, поворачивается для доступа к другой стороне или устанавливается в прецизионную оснастку.

Высокая скорость — не единственный источник динамической нагрузки. Медленная, но резкая остановка может создать большее возмущение, чем более быстрая траектория с плавным переходом. Инерция резко возрастает, когда масса распределена далеко от оси вращения. Например, широкая сварная каркасная конструкция шкафа может создавать высокую вращательную инерцию, даже если её общий вес умерен по сравнению с номинальной грузоподъёмностью робота.

Правильная оценка использует совместно пределы поставщика робота по полезной нагрузке, центру тяжести и инерции. Программное обеспечение для расчёта полезной нагрузки или инструмент расчёта нагрузки должны моделировать фактический захват и раму. Они также должны учитывать предполагаемую скорость и диапазон ориентаций. Демонстрация статического подъёма полезна для подтверждения надёжности захвата, но не подтверждает полное производственное движение.

Рамы, для которых обычно оправдана роботизированная обработка тяжёлого класса

Руки тяжёлого класса обычно оправданы для сварных оснований станков, крупных изготовленных салазок, тяжёлых стальных дверей, узлов из двутавровых балок, рам строительной техники, прессов или корпусов станков, а также оснастки, остающейся прикреплённой во время перемещения. Такие грузы, как правило, сочетают значительную массу с неудобной геометрией. Их ценность также повышает необходимость контролируемого перемещения, поскольку контактные повреждения или деформированные базовые поверхности могут создавать проблемы при последующей сборке.

Рамы, выходящие из сварочной ячейки, часто требуют поворота для контроля, шлифования, механической обработки или доступа к противоположной стороне. Если рама вручную переставляется подъёмным оборудованием, роботизированную альтернативу необходимо оценивать по всей последовательности: захват, изменение ориентации, прохождение оснастки, контролируемая установка и отпускание. Робот, который может поднять раму, но не может повернуть её по требуемой траектории без выхода за пределы сустава, не является жизнеспособным решением для перемещения.

На этом этапе имеет значение состояние поверхности. Компоненты из листового металла, вырезанные лазером, плазмой или газовой резкой, срезанные ножницами либо штампованные, могут иметь заусенцы и шлак до сборки в раму. Заусенцы в местах контакта захвата создают ложную посадку и локальную точечную нагрузку. При подготовке листовых компонентов перед сборкой такое оборудование, какстанок для снятия заусенцев с листового металла RNS 800, может удалять заусенцы с кромок и отверстий металлических листов в пределах ширины обработки 800 mm и диапазона толщины 0.5-40 mm. Это не определяет грузоподъёмность робота, но может повысить стабильность контактных поверхностей, используемых ложементами, зажимами и концевыми эффекторами.

Масса захвата, надёжность захвата и путь нагрузки

Концевой эффектор является частью системы перемещения, а не принадлежностью, которую можно оценить позднее. Магнитные подъёмники, вакуумные системы, механические зажимы, вилочные инструменты и специальные штифтовые приспособления по-разному изменяют эффективную полезную нагрузку и центр тяжести. Путь нагрузки от рамы к захвату должен оставаться надёжным при любой ориентации. Захват, достаточный для вертикального подъёма, может оказаться непригодным при переворачивании рамы или боковом ускорении.

Вакуумный захват требует особой осторожности при работе со сварными или шероховатыми стальными рамами. Окалина, сварочные брызги, пористость, неровности листа и небольшие зазоры могут снижать герметичность уплотнения. Вакуумные инструменты также требуют определённой реакции на потерю давления и, при необходимости, режима удержания груза. Механический зажим может работать с более грубыми поверхностями, но увеличивает массу и может мешать сварным швам, обработанным поверхностям или проёмам компонентов.

Для тонкостенных рам усилие захвата необходимо оценивать с учётом локальной деформации. Увеличение усилия зажима для предотвращения проскальзывания может деформировать направляющую или панель. Опора рамы в нескольких конструкционных узлах часто эффективнее, чем приложение большего усилия в одном удобном месте. Тот же принцип относится к вилочным инструментам: расстояние между вилами и глубина ввода влияют как на изгиб рамы, так и на устойчивость нагрузки робота.

Вылет, положение установки и нагрузка на фундамент

Тяжёлые рамы делают размещение робота конструкционным решением. Установка робота дальше от станка или оснастки увеличивает вылет и, следовательно, крутящий момент в суставах. Перемещение робота ближе может снизить нагрузку, но оставить недостаточный зазор для поворота рамы. Предпочтительная компоновка удерживает положения с наибольшей нагрузкой в более мощной рабочей зоне робота, одновременно сохраняя траекторию без столкновений для наибольшего размера рамы.

Высота монтажа также меняет задачу. Постамент может улучшить доступ над конвейерами или стенками оснастки, но усиливает воздействие инерционных сил на опорную конструкцию. Напольные основания, приподнятые стальные конструкции, рельсы и верхние компоновки требуют документированной оценки реактивных нагрузок. Фундамент робота должен без осадки или вибрации выдерживать суммарные силы от руки, заготовки, аварийных остановок и повторяющихся изменений направления.

Одна лишь ровность пола не является доказательством достаточной опоры. На устойчивость влияют схема анкеровки, толщина бетона, армирование, близлежащие траншеи и жёсткость изготовленного постамента. Крупный робот может сохранять повторяемое положение суставов, в то время как базовая конструкция слегка смещается под нагрузкой, вызывая ошибки на захвате. Это особенно заметно при установке рамы на штифты, в обрабатывающую оснастку или к упорным ограничителям.

Требования цикла могут превратить пограничную нагрузку в тяжёлое применение

Рама, перемещаемая один раз за смену, может допускать консервативное движение и более длительное время стабилизации. Та же рама, многократно проходящая сварку, контроль и финишную обработку, требует возможности непрерывной работы. Тепло от расположенной рядом сварки, абразивная пыль, туман охлаждающей жидкости и сварочные брызги также могут влиять на прокладку кабелей, защитные меры и интервалы обслуживания, хотя они не изменяют номинальную грузоподъёмность робота.

Повторяющееся вращение является частой причиной неправильного первоначального выбора размера. Робот может поднимать раму вертикально с достаточным запасом, а затем испытывать трудности, когда эту же раму необходимо повернуть вокруг смещённой оси. Система управления может снизить скорость, чтобы оставаться в пределах ограничений, но это может нарушить требуемое тактовое время. Ранний выбор руки тяжёлого класса часто практичнее, чем последующая попытка восстановить время цикла агрессивными настройками ускорения.

Изменение нагрузки должно быть документировано для всей производственной номенклатуры. Сварная рама без оснащения, рама с кронштейнами и рама с временной сборочной оснасткой являются отдельными случаями нагрузки. Самая тяжёлая конфигурация не всегда наиболее ограничивающая; более лёгкая конфигурация с большим смещением может создавать наибольший момент на запястье. Программы должны быть связаны с проверенными данными о детали и захвате, а не исходить из того, что внешне похожие рамы имеют одинаковое допустимое движение.

Признаки того, что стандартный робот используется за пределами своей роли

Несколько признаков указывают на недостаточный размер или плохое соответствие системы перемещения: снижение скорости при полном вылете, повторяющиеся предупреждения о перегрузке, видимое раскачивание рамы после остановки, трудности с соблюдением допуска позиционирования или концевой эффектор, потребляющий чрезмерную долю номинальной грузоподъёмности. Эти симптомы также могут быть вызваны слабой оснасткой, неточными данными о центре тяжести или неустойчивым основанием. Замена робота без выявления фактической причины может оставить тот же режим отказа.

Существует существенная разница между роботом, ограниченным массой, и роботом, ограниченным инерцией. Проблемы массы проявляются при подъёме и в положениях с вытянутой рукой. Проблемы инерции часто возникают при вращении, смене направления или аварийном замедлении. Рама может пройти испытание вертикального захвата, но превысить допустимый диапазон инерции при повороте вокруг оси запястья. Оба условия следует проверить до завершения проектирования оснастки.

При сильно изменяющейся геометрии детали контролируемое подъёмное приспособление или позиционер может быть предпочтительнее решения только с роботом. В этом случае робот может выполнять перемещение или загрузку, пока приспособление выполняет сложную работу по вращению. И наоборот, когда рама должна перемещаться между несколькими станциями с различной ориентацией, тяжёлый робот-манипулятор обеспечивает большую гибкость траектории, чем стационарная подъёмная система, при условии, что вылет и диапазон нагрузки остаются допустимыми на всём маршруте.

Данные, необходимые перед выбором грузоподъёмности

Надёжная спецификация начинается с чертежа или измеренной модели рамы во всех состояниях перемещения. Зафиксируйте массу рамы без оснащения, присоединённые компоненты, временную оснастку, предполагаемый центр тяжести, габаритные размеры и допустимые зоны захвата. Укажите массу концевого эффектора и его центр тяжести относительно фланца робота. Для рам с неопределённым внутренним распределением материала контролируемое взвешивание и испытание баланса полезнее, чем опора только на номинальные производственные чертежи.

• Определите конфигурации с наибольшей и наименьшей массой, включая приспособления для перемещения, остающиеся во время цикла.
• Сопоставьте все требуемые ориентации, особенно положения горизонтального переноса и полные повороты вокруг смещённой центральной линии.
• Определите траекторию перемещения с фактическими стенками оснастки, дверями станков, конвейерами и границами безопасности, присутствующими в модели.
• Установите, достаточно ли жёсткая рама для одной точки захвата или требуется распределённая опора во избежание прогиба.
• Оцените поведение при остановке и восстановление после прерванного цикла, поскольку подвешенную тяжёлую раму не всегда можно вернуть по обычной траектории.

Результатом должен быть диапазон нагрузки, а не одно число полезной нагрузки. Когда этот диапазон приближается к пределу по массе, моменту, инерции, вылету или рабочему циклу, применение переходит в область тяжёлого перемещения. Выбор грузоподъёмности на основе полного диапазона защищает качество движения и точность оснастки, одновременно сохраняя реалистичный рабочий запас для рам, которые фактически будут поступать в производство.
