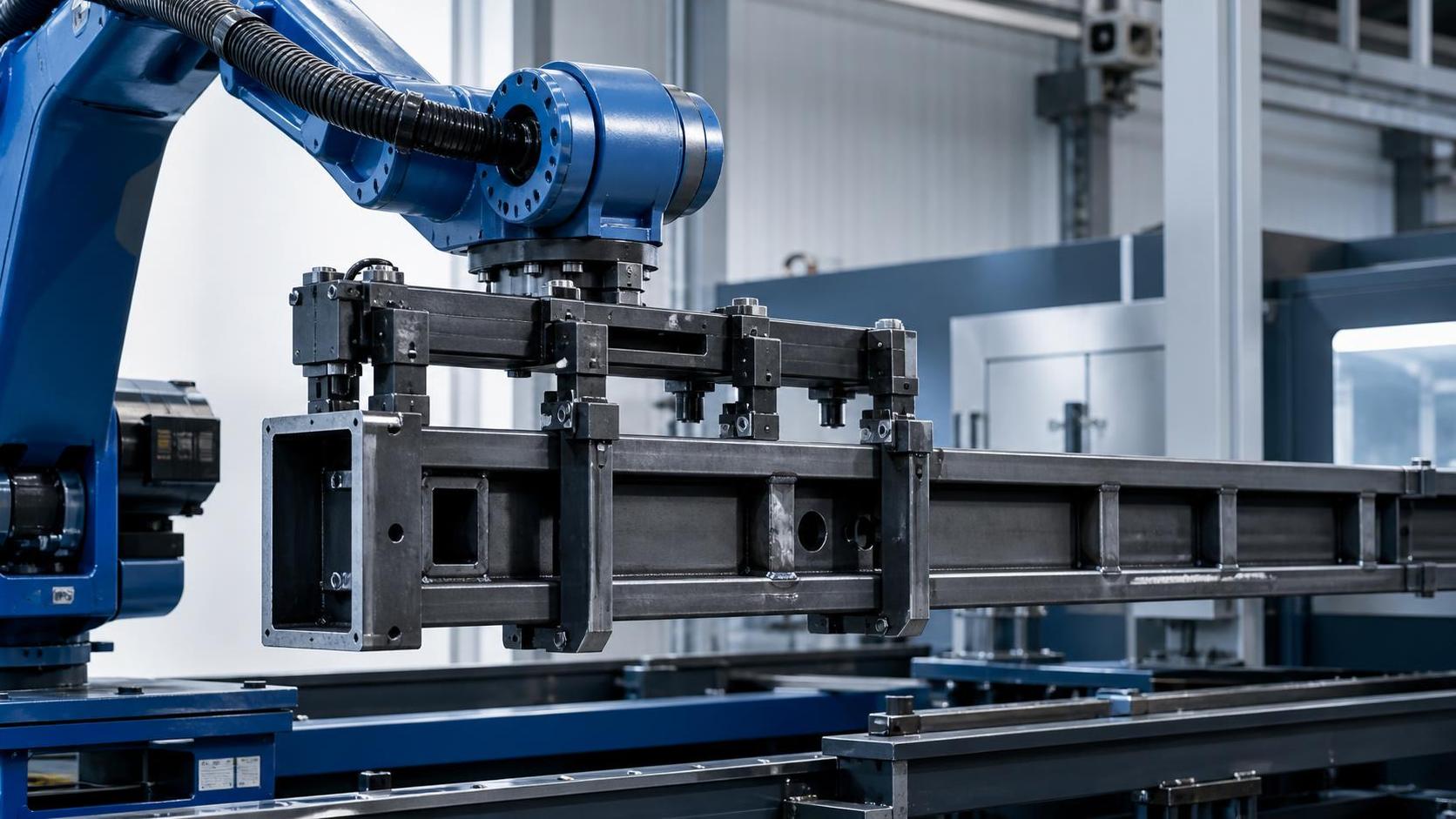

Se requiere un brazo robótico de manipulación de servicio pesado cuando la carga del bastidor supera la carga útil efectiva, el momento de muñeca, la estabilidad de alcance o la capacidad dinámica de un robot estándar. El peso del bastidor por sí solo es un criterio de selección incompleto. Una base de máquina soldada, un bastidor estructural, un conjunto de viga H o una carcasa fabricada pueden estar dentro de la capacidad nominal de carga útil de un robot y, aun así, generar un par excesivo en la muñeca o la base porque su centro de gravedad está lejos de la brida.

El umbral práctico se alcanza cuando el robot debe elevar, girar, transferir o posicionar con precisión de forma repetida un bastidor cuya masa, geometría, método de agarre y perfil de movimiento generan cargas que superan el rango operativo nominal. Esto ocurre habitualmente con estructuras soldadas largas, conjuntos descentrados, bancadas rígidas de máquinas, bastidores de acero que transportan utillajes y componentes fabricados que deben permanecer estables durante la soldadura, el mecanizado, la inspección o la transferencia.

La carga útil es solo el punto de partida

Las capacidades de carga útil de los robots generalmente se especifican para una condición de carga definida cerca de la brida de muñeca. Un bastidor rara vez es una carga compacta y centrada. El robot debe transportar la pieza, la pinza, la placa de montaje, los sensores, el cableado, las cubiertas protectoras y, en ocasiones, un dispositivo de compensación o una herramienta rotativa. La masa móvil total, en lugar de la masa del bastidor por sí sola, es el primer valor que se debe establecer.

Por ejemplo, un robot que eleva un bastidor soldado de 600 kg con una pinza mecánica de 120 kg no está manipulando una carga útil de 600 kg. La muñeca soporta al menos 720 kg antes de considerar soportes, mangueras, conectores o utillajes retenidos durante el ciclo. Seleccionar un robot cuya capacidad nominal sea apenas igual a la masa estática calculada deja poco margen útil para la aceleración, el frenado, las variaciones del producto o la pérdida de agarre causada por la condición de la superficie.

La selección de servicio pesado resulta adecuada cuando el uso de la carga útil se acerca al límite de funcionamiento continuo del robot, especialmente cuando el bastidor debe acelerarse rápidamente o mantenerse horizontal a pleno alcance. Una categoría de robot superior puede proporcionar mayor rigidez estructural y un rango de inercia más adecuado, incluso cuando la diferencia nominal de carga útil parece innecesaria en una simple comparación de peso.

El centro de gravedad suele determinar la categoría del robot

Un bastidor largo genera una palanca. La relación relevante es la masa de la carga multiplicada por la distancia horizontal desde la muñeca del robot hasta el centro de gravedad del bastidor. Aumentar esa distancia incrementa el par de muñeca, la carga sobre el hombro y la tendencia del brazo a desviarse durante los arranques y las paradas. Por lo tanto, una estructura soldada rectangular ligera pero larga puede requerir un robot más pesado que una fundición más densa y compacta de masa similar.

Los datos del centro de gravedad deben describir tres direcciones desde la brida del robot, no simplemente una única distancia. Los bastidores suelen ser asimétricos porque cartelas, superficies mecanizadas, soportes, bandejas de cables o componentes fijados desplazan la masa fuera del centro geométrico. Si una pinza recoge el bastidor desde un riel o borde, su propia masa y desplazamiento pueden crear un caso de carga sustancialmente diferente del punto de equilibrio nominal indicado en el plano.

La postura más exigente a menudo no es el punto de recogida. Puede producirse cuando el robot extiende el bastidor sobre un transportador, lo gira de vertical a horizontal, alcanza el interior de un utillaje o lo retira de una carcasa de máquina. Cada postura modifica la carga de las articulaciones. Un diagrama de carga aceptable a corto alcance puede no ser adecuado después de alejar el mismo bastidor de la base del robot.

Bastidores largos y vigas H

Las vigas H y los bastidores fabricados introducen un segundo problema: flexión y oscilación. El robot puede soportar de forma segura el peso calculado mientras la propia pieza se deforma entre los puntos de agarre. Cuando comienza el movimiento, esa deformación puede convertirse en una carga oscilante. Entonces el robot experimenta una inercia variable, la pinza recibe una fuerza desigual y la repetibilidad de colocación disminuye.

Los elementos estructurales largos suelen manipularse mejor con dos robots coordinados, un robot y un posicionador servoaccionado, o un efector final diseñado específicamente con múltiples puntos de apoyo. La elección depende de la longitud, la rigidez, la trayectoria de transferencia y la precisión requerida en el destino. Un único brazo robótico de manipulación de servicio pesado puede ser adecuado para un bastidor rígido con un centro de gravedad controlado, pero aumentar la capacidad de carga útil no resuelve automáticamente la flexión de la pieza.

El peso estático y la carga dinámica son cálculos diferentes

Un robot estacionario que sostiene un bastidor soporta una carga gravitacional estática. Un ciclo de producción añade aceleración, desaceleración, inversión de dirección y rotación de muñeca. Estas fuerzas son especialmente relevantes cuando un bastidor se mueve entre estaciones de soldadura, se gira para acceder a otra cara o se introduce en un utillaje de precisión.

La alta velocidad no es la única fuente de carga dinámica. Una parada lenta pero brusca puede generar una perturbación mayor que una trayectoria más rápida y suavemente enlazada. La inercia aumenta considerablemente cuando la masa se distribuye lejos del eje de rotación. Por ejemplo, un bastidor de armario soldado y ancho puede imponer una inercia rotacional exigente incluso si su peso total es modesto en relación con la carga útil nominal del robot.

La evaluación correcta utiliza conjuntamente los límites de carga útil, centro de gravedad e inercia del proveedor del robot. El software de carga útil o una herramienta de cálculo de carga debe modelar la pinza y el bastidor reales. También debe incluir el rango previsto de velocidad y orientación. Una demostración de elevación estática es útil para comprobar el agarre, pero no valida el movimiento completo de producción.

Bastidores que suelen justificar la manipulación robótica de servicio pesado

Los brazos de servicio pesado suelen estar justificados para bases de máquinas soldadas, grandes patines fabricados, puertas pesadas de acero, subconjuntos de vigas H, bastidores de equipos de construcción, prensas o carcasas de máquinas y utillajes que permanecen fijados durante la transferencia. Estas cargas tienden a combinar una masa considerable con una geometría incómoda. Su valor también aumenta la necesidad de una manipulación controlada, ya que los daños por contacto o las superficies de localización deformadas pueden generar problemas de ensamblaje posteriores.

Los bastidores que salen de una celda de soldadura suelen requerir rotación para inspección, rectificado, mecanizado o acceso al lado opuesto. Si el bastidor se reposiciona manualmente con equipos de elevación, la alternativa robótica debe evaluarse frente a la secuencia completa: recogida, cambio de orientación, holgura del utillaje, colocación controlada y liberación. Un robot que puede elevar el bastidor pero no puede girarlo por la trayectoria requerida sin superar un límite articular no es una solución de manipulación viable.

La condición de la superficie es importante en esta etapa. Los componentes de placa cortados por láser, plasma o llama, cizallados o estampados pueden presentar rebabas y escoria antes de ensamblarse en un bastidor. Las rebabas en las zonas de contacto de la pinza crean un asentamiento incorrecto y cargas puntuales locales. Cuando los componentes de chapa se preparan antes del ensamblaje, equipos como ladesbarbadora de chapa RNS 800 pueden eliminar rebabas de bordes y orificios de chapas metálicas dentro de su ancho de procesamiento de 800 mm y rango de espesores de 0.5-40 mm. Esto no determina la capacidad del robot, pero puede mejorar la uniformidad de las superficies de contacto utilizadas por nidos, abrazaderas y efectores finales.

Masa de la pinza, seguridad de agarre y trayectoria de carga

El efector final forma parte del sistema de manipulación, no es un accesorio que se deba estimar posteriormente. Los elevadores magnéticos, los sistemas de vacío, las abrazaderas mecánicas, las herramientas tipo horquilla y los utillajes personalizados con pasadores modifican la carga útil efectiva y el centro de gravedad. La trayectoria de carga desde el bastidor hasta la pinza debe permanecer segura en cada orientación. Una pinza adecuada para elevación vertical puede no ser apropiada cuando el bastidor se invierte o se acelera lateralmente.

El agarre por vacío merece especial precaución en bastidores de acero soldados o rugosos. La cascarilla superficial, las salpicaduras de soldadura, la porosidad, las placas irregulares y las pequeñas separaciones pueden reducir la integridad del sellado. Las herramientas de vacío también requieren una respuesta definida ante la pérdida de presión y una condición de retención de carga cuando corresponda. La sujeción mecánica puede tolerar superficies más rugosas, pero añade peso y puede interferir con cordones de soldadura, caras mecanizadas o aberturas de componentes.

Para bastidores de pared delgada, la fuerza de agarre debe evaluarse frente a la deformación local. Aumentar la fuerza de sujeción para evitar el deslizamiento puede deformar un riel o panel. Apoyar el bastidor en múltiples nodos estructurales suele ser más eficaz que aplicar una fuerza mayor en una ubicación conveniente. El mismo principio se aplica a las herramientas de horquilla: la separación de las horquillas y la profundidad de inserción influyen tanto en la flexión del bastidor como en la estabilidad de la carga del robot.

Alcance, posición de montaje y carga de cimentación

Los bastidores pesados hacen que la ubicación del robot sea una decisión estructural. Situar el robot más lejos de la máquina o el utillaje aumenta el alcance y, por tanto, el par de las articulaciones. Acercar el robot puede reducir la demanda de carga, pero dejar una holgura insuficiente para que el bastidor gire. La disposición preferida mantiene las posiciones de mayor carga cerca de la zona de trabajo más resistente del robot, al tiempo que conserva una trayectoria libre de colisiones para la dimensión más larga del bastidor.

La altura de montaje también modifica el problema. Un pedestal puede mejorar el acceso por encima de transportadores o paredes de utillaje, pero aumenta el efecto de las fuerzas de inercia sobre la estructura de soporte. Las bases montadas en el suelo, las estructuras de acero elevadas, los rieles y las configuraciones aéreas requieren una evaluación documentada de las cargas de reacción. La cimentación del robot debe resistir las fuerzas combinadas del brazo, la pieza, los eventos de parada de emergencia y los cambios repetidos de dirección sin asentamiento ni vibración.

La planitud del suelo por sí sola no demuestra que el soporte sea adecuado. La disposición de los anclajes, el espesor del hormigón, el refuerzo, las zanjas cercanas y la rigidez de un pedestal fabricado afectan a la estabilidad. Un robot grande puede mantener una posición articular repetible mientras la estructura de base se mueve ligeramente bajo carga, provocando errores en la pinza. Esto es particularmente visible al colocar un bastidor sobre pasadores, dentro de un utillaje de mecanizado o contra topes de localización.

Las exigencias del ciclo pueden convertir una carga límite en una aplicación de servicio pesado

Un bastidor manipulado una vez por turno puede tolerar movimientos conservadores y un tiempo de estabilización más largo. El mismo bastidor, movido repetidamente a través de soldadura, inspección y acabado, requiere capacidad para servicio continuo. El calor de la soldadura cercana, el polvo abrasivo, la niebla de refrigerante y las salpicaduras de soldadura también pueden influir en el tendido de cables, las medidas de protección y los intervalos de mantenimiento, aunque no modifican la carga útil nominal del robot.

La rotación repetida es una fuente frecuente de un dimensionamiento inicial deficiente. Un robot puede elevar un bastidor verticalmente con amplia reserva, pero luego tener dificultades cuando el mismo bastidor debe girarse alrededor de un eje desplazado. El sistema de control puede reducir la velocidad para mantenerse dentro de los límites, pero eso puede alterar el tiempo takt requerido. Seleccionar un brazo de servicio pesado desde el principio suele ser más práctico que intentar recuperar posteriormente el tiempo de ciclo mediante ajustes de aceleración agresivos.

La variación de carga debe documentarse en toda la mezcla de producción. Un bastidor soldado sin componentes, un bastidor con soportes y un bastidor con utillaje temporal de ensamblaje son casos de carga distintos. La configuración más pesada no siempre es la más restrictiva; una configuración más ligera con un mayor desplazamiento puede generar el mayor momento de muñeca. Los programas deben vincularse a datos verificados de la pieza y la pinza, en lugar de asumir que bastidores de aspecto similar comparten el mismo movimiento admisible.

Cómo reconocer cuándo se está forzando a un robot estándar más allá de su función

Varios signos indican un sistema de manipulación subdimensionado o mal adaptado: velocidad reducida cerca del alcance máximo, advertencias repetidas de sobrecarga, oscilación visible del bastidor después de detenerse, dificultad para cumplir la tolerancia de colocación o un efector final que consume una parte excesiva de la capacidad de carga útil. Estos síntomas también pueden originarse en utillajes débiles, datos imprecisos del centro de gravedad o una base inestable. Sustituir el robot sin identificar la causa real puede mantener el mismo modo de fallo.

Existe una diferencia importante entre un robot limitado por masa y uno limitado por inercia. Los problemas de masa aparecen durante la elevación y en posturas con el brazo extendido. Los problemas de inercia suelen surgir durante la rotación, la inversión o la desaceleración de emergencia. Un bastidor puede superar una prueba de recogida vertical y, sin embargo, exceder el rango de inercia permitido al girar sobre un eje de muñeca. Ambas condiciones deben comprobarse antes de finalizar el diseño del utillaje.

Cuando la geometría de la pieza es muy variable, un utillaje de elevación controlado o un posicionador puede ser preferible a una solución basada únicamente en robots. El robot puede entonces realizar la transferencia o la carga mientras el utillaje soporta el trabajo rotativo exigente. Por el contrario, cuando el bastidor debe desplazarse entre varias estaciones con diferentes orientaciones, un brazo robótico de manipulación de servicio pesado ofrece mayor flexibilidad de trayectoria que una disposición de elevación fija, siempre que el alcance y el rango de carga permanezcan válidos durante todo el recorrido.

Datos necesarios antes de seleccionar la capacidad

Una especificación fiable comienza con un plano o modelo medido del bastidor en todas las condiciones de manipulación. Registre la masa del bastidor sin componentes, los componentes fijados, el utillaje temporal, el centro de gravedad previsto, las dimensiones exteriores y las zonas de agarre permitidas. Incluya la masa del efector final y su centro de gravedad respecto a la brida del robot. Para bastidores con una distribución interna de material incierta, una prueba controlada de pesaje y equilibrio es más útil que basarse únicamente en planos nominales de fabricación.

• Defina las configuraciones de masa máxima y mínima, incluidos los utillajes de manipulación retenidos durante el ciclo.
• Trace cada orientación requerida, especialmente las posiciones de transporte horizontal y las rotaciones completas alrededor de una línea central desplazada.
• Establezca la trayectoria de transferencia con las paredes reales del utillaje, puertas de máquinas, transportadores y límites de seguridad presentes en el modelo.
• Identifique si el bastidor es lo suficientemente rígido para un único punto de recogida o si requiere un soporte distribuido para evitar la flexión.
• Evalúe el comportamiento de parada y la recuperación después de un ciclo interrumpido, ya que un bastidor pesado suspendido no siempre puede devolverse por la trayectoria normal.

El resultado debe ser un rango de carga en lugar de un único valor de carga útil. Cuando ese rango se aproxima al límite en masa, momento, inercia, alcance o ciclo de trabajo, la aplicación ha entrado en el ámbito de la manipulación de servicio pesado. Seleccionar la capacidad a partir del rango completo protege la calidad del movimiento y la precisión del utillaje, al tiempo que deja un margen operativo realista para los bastidores que la producción realmente entregará.
