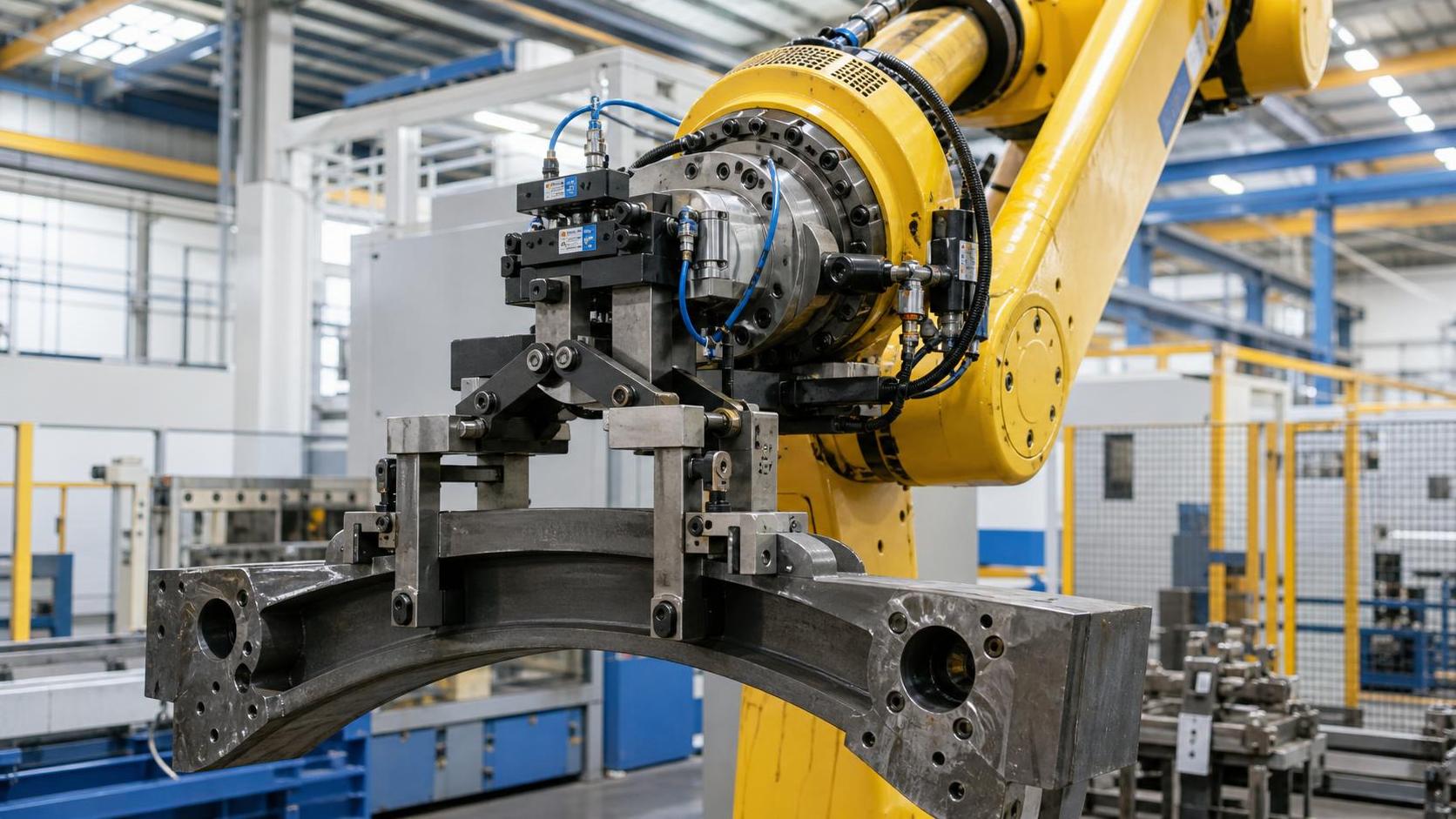

Para los responsables de control de calidad y seguridad, seleccionar un brazo robótico para manipulación de alta carga útil no consiste simplemente en comparar el peso de la pieza con la carga útil nominal máxima del robot. La verdadera cuestión es si el robot conserva suficiente capacidad para moverse de forma segura, repetitiva y precisa cuando se considera la condición completa de producción.

Un robot puede parecer adecuadamente dimensionado sobre el papel porque la pieza pesa 80 kg y el robot está clasificado para 100 kg. Sin embargo, la carga real en la muñeca puede incluir una pinza de 15 kg, válvulas neumáticas, protecciones, soportes de sensores, conjuntos de cables y un centro de gravedad variable. Si se añaden aceleraciones rápidas, alcance extendido o un ciclo de trabajo exigente, una selección aparentemente aceptable puede convertirse en una fuente de alarmas de sobrecarga, baja precisión de colocación, desgaste acelerado de los reductores o un problema de seguridad evitable.

Por lo tanto, el margen de carga útil es una herramienta práctica de control de riesgos. Proporciona al equipo de automatización margen para las variaciones reales, en lugar de exigir al robot que trabaje continuamente en su límite teórico.

La capacidad nominal de carga útil es un punto de partida, no el resultado de la selección

Todo robot industrial tiene una capacidad de carga útil publicada, normalmente expresada como la masa máxima que puede transportarse en la muñeca bajo condiciones especificadas. Esta cifra es importante, pero no significa que todas las cargas por debajo de ese valor se comporten igual de bien.

Los fabricantes de robots normalmente definen el rendimiento de carga útil junto con límites de momento de muñeca, inercia de muñeca, posición del centro de gravedad, velocidad de ejes y postura del robot. Un robot de 100 kg que transporta una carga compacta de 90 kg cerca de la brida de montaje puede rendir de forma muy distinta al mismo robot transportando un utillaje largo y descentrado de 90 kg. En el segundo caso, la muñeca y las articulaciones del brazo del robot experimentan un par mucho mayor durante el movimiento.

Para un brazo robótico para manipulación de alta carga útil, la evaluación de la carga debe incluir:

• El peso máximo de la pieza, incluidas las tolerancias normales del material y la chatarra retenida o los residuos del proceso.
• El peso del utillaje de extremo de brazo, incluidas pinzas, ventosas de vacío, imanes, abrazaderas, sensores, adaptadores y cubiertas protectoras.
• Mangueras, cables, colectores neumáticos y componentes del conjunto de cables soportados por el robot.
• La distancia entre la brida del robot y el centro de gravedad combinado.
• La inercia de la carga útil, especialmente para placas largas, bastidores soldados, tubos, bobinas y piezas fabricadas asimétricas.
• Aceleración, desaceleración, alcance, cambios de orientación, tiempo de ciclo y temperatura de operación.

Ignorar cualquiera de estos elementos puede producir un cálculo de carga útil engañoso. Para los responsables de seguridad, la preocupación clave no es si el robot puede completar una elevación lenta durante la puesta en marcha. Es si puede ejecutar repetidamente la trayectoria prevista sin aproximarse a los límites mecánicos, eléctricos o del sistema de control.

¿Qué margen de carga útil debe dejarse?

No existe un único porcentaje correcto para todos los proyectos de automatización. Un margen razonable depende de cuán predecible sea la carga, de la severidad del movimiento y del coste de una interrupción. Aun así, la siguiente guía resulta útil durante la selección inicial.

Estos son rangos de planificación, no un sustituto de la tabla de cargas y las herramientas de simulación del fabricante del robot. Si una célula manipula un componente fabricado de 70 kg con un conjunto de pinza de 20 kg, elegir un robot de 100 kg puede parecer razonable desde la perspectiva de la masa. Pero si el utillaje se extiende lejos de la brida, la pieza se eleva a velocidad o el robot alcanza a través de una amplia abertura de máquina, un robot de la categoría de 120 kg o 150 kg puede ser la opción de ingeniería más segura.

En otras palabras, el margen debe medirse respecto al sistema completamente equipado y en movimiento, no respecto a la pieza sin utillaje.

El cálculo debe comenzar en la brida del robot

Una revisión interna útil comienza con un registro sencillo de carga útil total. Enumere todos los elementos montados más allá de la muñeca del robot y utilice la combinación realista más pesada, en lugar de la condición nominal o promedio.

Masa total transportada = pieza + efector final + adaptadores + sensores + válvulas + masa soportada por cable/manguera + adiciones previsibles.

Ese último elemento se pasa por alto con frecuencia. Una célula robótica rara vez permanece inmóvil en su configuración original. Posteriormente, un equipo de calidad puede solicitar una cámara de visión, un sensor de presencia de piezas, dedos de sujeción más resistentes, una sonda de inspección o protecciones adicionales alrededor de bordes afilados. Cada cambio puede ser pequeño por sí mismo, pero juntos pueden consumir el margen que hacía fiable a la célula.

La masa es solo el primer punto de control. A continuación, el proveedor del robot debe verificar los valores del centro de gravedad y de inercia de la carga útil utilizando las dimensiones reales de la pinza y la pieza. Por ejemplo, una chapa metálica ancha puede ser relativamente ligera para su tamaño, pero generar una inercia significativa al girarse. Una fundición pesada puede tener un centro de gravedad irregular debido a nervaduras, bridas o características mecanizadas. Ninguna de estas condiciones se representa adecuadamente mediante una simple comparación basada solo en kilogramos.

Por qué el centro de gravedad cambia la decisión de seguridad

Considere sostener una carga cerca del pecho frente a sostener la misma carga con los brazos estirados. El peso no ha cambiado, pero el esfuerzo sobre el cuerpo sí. Un robot experimenta el mismo principio mediante el par de las articulaciones y el momento de muñeca.

Cuando el centro de gravedad combinado se aleja más de la brida del robot, la carga crea un momento flector mayor. Esto es especialmente relevante cuando el robot manipula:

• Grandes placas de acero o virolas curvadas.
• Tramos largos de tubería, vigas y componentes estructurales.
• Conjuntos fabricados cargados de forma descentrada.
• Utillajes con dedos extendidos o múltiples zonas de vacío.
• Piezas que deben presentarse verticalmente, inclinadas o giradas durante la transferencia.

Los riesgos de calidad pueden surgir antes de que ocurra una falla formal de sobrecarga. El robot puede mostrar una mayor desviación de trayectoria bajo carga dinámica, una inserción menos consistente en un utillaje o una colocación variable sobre un transportador, posicionador de soldadura o mesa de máquina. Estos problemas pueden parecer problemas de utillaje o programación cuando la causa raíz es en realidad una envolvente de carga útil insuficiente.

Por tanto, un proceso de selección seguro debe exigir al integrador que proporcione el centro de gravedad, los momentos y las inercias calculados para cada condición de recogida relevante. Si una pinza manipula varias familias de piezas, evalúe la peor condición para cada eje, no solamente el elemento más pesado.

La aceleración puede eliminar discretamente un margen aparentemente cómodo

La carga útil es estática; la producción es dinámica. En el momento en que un robot acelera, frena, invierte la dirección o gira una carga larga, las fuerzas aumentan por encima de la simple carga gravitatoria. Las células de manipulación de alta velocidad están particularmente expuestas porque la presión por el tiempo de ciclo a menudo conduce a perfiles de movimiento más rápidos después de la instalación.

Resulta tentador seleccionar un robot que cumpla el tiempo de ciclo actual a una velocidad conservadora y asumir que una optimización posterior será sencilla. Sin embargo, un robot que opera cerca de sus límites de carga útil o inercia puede tener poco margen de mejora. El resultado puede ser paradas de protección frecuentes, reducción de la velocidad programada o un compromiso entre productividad y vida útil del equipo.

Para la revisión de seguridad, formule las siguientes preguntas:

• ¿El robot se desplazará con el alcance máximo mientras transporta la pieza más pesada?
• ¿El ciclo incluye paradas bruscas, giros de 180 grados o rotación de muñeca a alta velocidad?
• ¿Las piezas pueden oscilar, flexionarse o desplazarse dentro de la pinza?
• ¿Las condiciones de parada de emergencia y las paradas controladas se evalúan con la carga útil real?
• ¿El equipo de producción solicitará posteriormente un tiempo de ciclo más corto?

Un robot con carga ligera durante la enseñanza lenta puede comportarse de manera muy diferente en producción automática a plena velocidad programada. Por ello, la puesta en marcha debe incluir cargas de producción representativas, no solo comprobaciones de trayectoria con la herramienta vacía.

Construya el margen en torno al proceso, no en torno a una cifra de catálogo

La manipulación de materiales en la fabricación metálica ofrece un buen ejemplo. Una célula puede cargar chapas gruesas en una máquina de conformado, retirar secciones cilíndricas laminadas o transferir virolas cónicas a estaciones de soldadura e inspección. Las dimensiones de las piezas, el estado de los bordes y la orientación de agarre pueden variar considerablemente entre trabajos. En este entorno, un margen generoso de carga útil respalda más que la fuerza de elevación: favorece una sujeción estable, un posicionamiento repetible y una respuesta más segura ante la variación esperada de producción.

Para las operaciones que producen componentes cilíndricos, cónicos o en forma de arco a partir de chapa más pesada, el plan de manipulación posterior debe considerarse junto con el equipo de conformado. Unamáquina curvadora CNC de 4 rodillos puede mejorar el control dimensional mediante su configuración de cuatro rodillos y una menor distancia entre los rodillos inferiores, especialmente para trabajos exigentes de fabricación metálica. Sin embargo, una mayor precisión de la pieza conformada también aumenta la importancia de una manipulación robótica cuidadosa. Si una virola terminada se deforma, se raya o se coloca de forma inconsistente después del laminado, el beneficio de un conformado preciso puede perderse en las etapas posteriores.

Al evaluar un robot para este tipo de célula, registre el espesor máximo de la placa y la geometría final del componente, no solo el peso de la chapa inicial. Una pieza laminada puede presentar un centro de gravedad y una superficie de agarre diferentes de los de una chapa plana. Los bordes afilados, las superficies calientes, el aceite, la cascarilla y los diámetros variables también pueden influir en el diseño y la masa del efector final.

Una lista de verificación práctica de aprobación para equipos de calidad y seguridad

Antes de aprobar un brazo robótico para manipulación de alta carga útil, las partes interesadas de calidad y seguridad deben solicitar evidencia de que el diseño propuesto se ha evaluado dentro de su envolvente operativa real. La revisión no necesita convertirse en un ejercicio de programación de robots, pero debe ser lo bastante específica para poner de manifiesto las suposiciones.

1. Confirme la carga útil en el peor caso. Utilice el peso máximo de la pieza más el utillaje completo, no el peso promedio del material ni un concepto preliminar de pinza.
2. Revise los datos de carga en la brida. Compruebe el centro de gravedad, los momentos de muñeca y la inercia frente a los valores permitidos por el proveedor del robot.
3. Compruebe la envolvente completa de alcance. Una carga puede ser aceptable cerca de la base del robot, pero volverse restrictiva con alcance extendido o en posiciones elevadas.
4. Valide el ciclo previsto. Simule o pruebe la aceleración real, los cambios de orientación, los puntos de transferencia y la tasa de ciclo.
5. Incluya condiciones anormales pero previsibles. Considere una pieza húmeda o aceitosa, una pieza ligeramente sobredimensionada, un sensor añadido, una colocación fallida y la recuperación después de una parada.
6. Verifique la retención del efector final. La capacidad de carga útil no demuestra que el agarre por vacío, magnético o mecánico sea seguro durante todos los movimientos.
7. Documente la reserva futura. Identifique qué parte del margen se reserva para cambios previstos de utillaje, dispositivos adicionales de inspección o nuevas variantes de producto.

Esta lista de verificación es valiosa porque convierte la “capacidad” en evidencia de ingeniería trazable. También proporciona a los responsables de calidad una base más clara para aprobar la capacidad del proceso y da a los responsables de seguridad la confianza de que los límites operativos no se están tratando como objetivos.

Errores comunes de selección que generan problemas posteriores

Un error común es seleccionar según la pieza más pesada únicamente. Otro es utilizar el peso estimado por el proveedor de la pinza antes de finalizar cables, válvulas, adaptadores y protecciones. Ambos enfoques pueden dejar una célula con solo unos pocos kilogramos de capacidad adicional aparente, demasiado poco una vez que llegan los detalles reales de producción.

Otro error es tratar todos los robots clasificados para 100 kg como intercambiables. El alcance, la geometría del brazo, la inercia permitida, la configuración de la muñeca y el rendimiento de movimiento difieren según el modelo. Un robot puede ser muy adecuado para el paletizado compacto, mientras que otro manipula piezas fabricadas descentradas con mayor facilidad. La pregunta correcta no es “¿Qué robot tiene la carga útil requerida?”, sino “¿Qué robot puede transportar esta carga completa a través de este movimiento exacto con un margen aceptable?”.

Por último, no confunda una alta capacidad nominal de carga útil con una solución completa de seguridad. La automatización segura también depende de la evaluación de riesgos, las protecciones, las funciones de velocidad y separación seguras cuando corresponda, el comportamiento ante fallos de la pinza, la prevención de caída de piezas, el rendimiento de parada de emergencia y el acceso del operario durante la carga, inspección y recuperación.

La regla de decisión: deje margen para la realidad

Un brazo robótico bien elegido no debería pasar la producción normal operando al límite de sus capacidades nominales. Si la carga útil total calculada se aproxima a la capacidad máxima del robot, o si el centro de gravedad y la inercia son difíciles de controlar, pasar a la siguiente categoría de carga útil suele ser la decisión más responsable. La capacidad adicional puede proteger la repetibilidad, simplificar futuros cambios de utillaje y reducir la presión para ralentizar el proceso después de la instalación.

Para la mayoría de los responsables de control de calidad y seguridad, el margen de carga útil adecuado es el que está respaldado por datos de carga documentados, validación realista del movimiento y una reserva clara para las variaciones. Seleccione el robot basándose en la combinación más pesada de herramienta y pieza completas, verifique los momentos y la inercia en el peor alcance y conserve suficiente margen para los cambios de producción que casi siempre se producen posteriormente. Este enfoque convierte un brazo robótico para manipulación de alta carga útil en una parte fiable del sistema de fabricación, en lugar de su siguiente limitación oculta.
