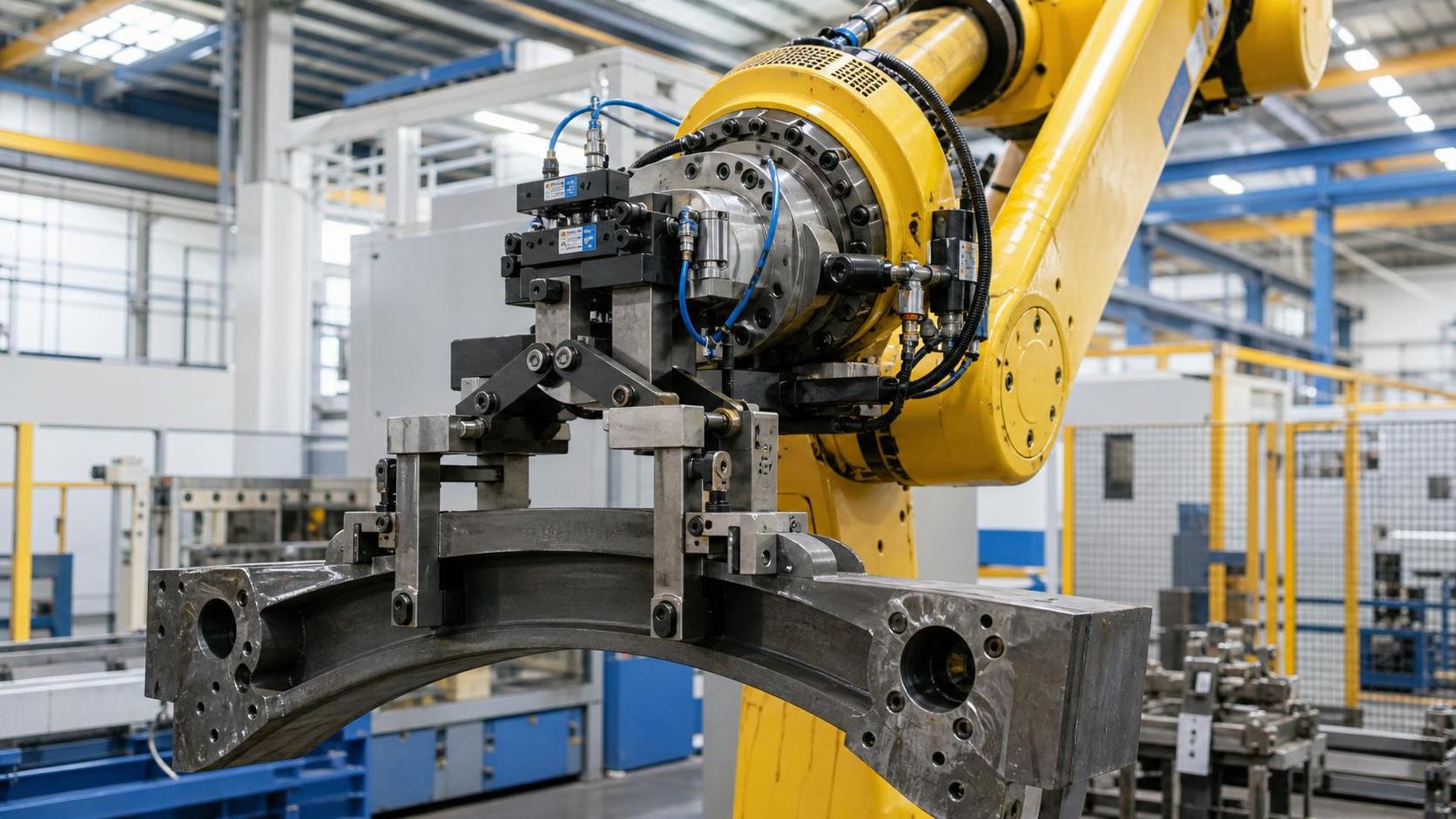

Для менеджеров по контролю качества и безопасности выбор роботизированной руки для перемещения грузов высокой массы — это не просто сравнение веса детали с максимальной номинальной грузоподъёмностью робота. Главный вопрос заключается в том, сохраняет ли робот достаточный запас мощности для безопасного, повторяемого и точного перемещения с учётом всех условий производства.

На бумаге робот может казаться достаточно мощным, поскольку заготовка весит 80 kg, а номинальная грузоподъёмность робота составляет 100 kg. Однако фактическая нагрузка на запястье может включать захват массой 15 kg, пневматические клапаны, защитные ограждения, кронштейны датчиков, комплекты прокладки кабелей и изменяющийся центр тяжести. Добавьте быстрое ускорение, увеличенный вылет или интенсивный рабочий цикл — и выбор, который кажется приемлемым, может привести к сигналам перегрузки, низкой точности позиционирования, ускоренному износу редуктора или предотвратимым рискам для безопасности.

Таким образом, запас по грузоподъёмности является практическим инструментом контроля рисков. Он даёт команде автоматизации резерв для реальных производственных отклонений, вместо того чтобы заставлять робота постоянно работать на теоретическом пределе.

Номинальная грузоподъёмность — это отправная точка, а не окончательный результат выбора

Каждый промышленный робот имеет заявленную номинальную грузоподъёмность, обычно выражаемую как максимальная масса, которую можно переносить на запястье при определённых условиях. Этот показатель важен, однако он не означает, что все нагрузки ниже данного значения будут вести себя одинаково хорошо.

Производители роботов обычно определяют характеристики грузоподъёмности вместе с ограничениями по моменту на запястье, инерции запястья, положению центра тяжести, скорости осей и позе робота. Робот грузоподъёмностью 100 kg, несущий компактный груз массой 90 kg вблизи монтажного фланца, может работать совершенно иначе, чем тот же робот с длинным смещённым приспособлением массой 90 kg. Во втором случае запястье и шарниры руки робота испытывают значительно больший крутящий момент во время движения.

Для роботизированной руки для перемещения грузов высокой массы оценка нагрузки должна включать:

• Максимальный вес заготовки, включая обычные допуски материала и удерживаемый лом или остатки процесса.
• Вес оснастки на конце руки, включая захваты, вакуумные присоски, магниты, зажимы, датчики, адаптеры и защитные кожухи.
• Шланги, кабели, пневматические коллекторы и компоненты комплектов прокладки кабелей, поддерживаемые роботом.
• Расстояние между фланцем робота и общим центром тяжести.
• Инерцию груза, особенно для длинных листов, сварных рам, труб, рулонов и несимметричных изготовленных деталей.
• Ускорение, замедление, вылет, изменения ориентации, время цикла и рабочую температуру.

Игнорирование любого из этих элементов может привести к неверному расчёту грузоподъёмности. Для менеджеров по безопасности основной вопрос заключается не в том, сможет ли робот выполнить один медленный подъём при пусконаладке. Важно, сможет ли он многократно выполнять заданную траекторию, не приближаясь к механическим, электрическим ограничениям или ограничениям системы управления.

Какой запас по грузоподъёмности следует предусмотреть?

Не существует единого процента, подходящего для каждого проекта автоматизации. Разумный запас зависит от предсказуемости нагрузки, интенсивности движения и стоимости возможной остановки. Тем не менее следующее руководство полезно на раннем этапе выбора.

Это диапазоны для планирования, а не замена диаграмме нагрузок и инструментам моделирования производителя робота. Если ячейка перемещает изготовленный компонент массой 70 kg с захватным узлом массой 20 kg, выбор робота грузоподъёмностью 100 kg может выглядеть разумным с точки зрения массы. Но если оснастка значительно выступает от фланца, деталь поднимается на скорости или робот дотягивается через широкий проём станка, робот класса 120 kg или 150 kg может быть более безопасным инженерным выбором.

Иными словами, запас следует оценивать относительно полностью оснащённой движущейся системы, а не только относительно самой детали.

Расчёт следует начинать от фланца робота

Полезная внутренняя проверка начинается с простого реестра суммарной полезной нагрузки. Перечислите каждый элемент, установленный за запястьем робота, затем используйте наиболее тяжёлую реалистичную комбинацию, а не номинальное или среднее состояние.

Общая переносимая масса = заготовка + концевой эффектор + адаптеры + датчики + клапаны + масса, поддерживаемая кабелями/шлангами + предполагаемые дополнения.

Последний пункт часто упускают из виду. Роботизированная ячейка редко остаётся неизменной в своей первоначальной конфигурации. Впоследствии команда качества может запросить камеру технического зрения, датчик наличия детали, более прочные губки зажима, измерительный щуп или дополнительное ограждение вокруг острых кромок. Каждое изменение само по себе может быть небольшим, но вместе они могут израсходовать запас, обеспечивавший надёжность ячейки.

Масса — это только первая контрольная точка. Затем поставщик робота должен проверить значения центра тяжести и инерции полезной нагрузки, используя фактические размеры захвата и детали. Например, широкая листовая заготовка может быть относительно лёгкой для своего размера, но создавать значительную инерцию при вращении. Тяжёлая отливка может иметь неравномерный центр тяжести из-за рёбер, фланцев или обработанных элементов. Ни одно из этих условий не отражается должным образом простым сравнением только по килограммам.

Почему центр тяжести меняет решение по безопасности

Представьте, что вы держите груз близко к груди, а затем тот же груз на вытянутых руках. Вес не изменился, но нагрузка на тело стала иной. Робот испытывает тот же принцип через крутящий момент в шарнирах и момент на запястье.

Когда общий центр тяжести удаляется от фланца робота, нагрузка создаёт больший изгибающий момент. Это особенно важно, когда робот перемещает:

• Большие стальные листы или изогнутые обечайки.
• Длинные отрезки труб, балки и конструкционные компоненты.
• Изготовленные сборки, загружаемые со смещением от центра.
• Оснастку с удлинёнными пальцами или несколькими вакуумными зонами.
• Детали, которые необходимо подавать вертикально, наклонять или вращать во время перемещения.

Риски для качества могут возникнуть ещё до срабатывания формальной аварии перегрузки. Робот может демонстрировать большее отклонение от траектории при динамической нагрузке, менее стабильную установку в приспособление или непостоянное размещение на конвейере, сварочном позиционере либо столе станка. Эти проблемы могут выглядеть как неисправности приспособления или программирования, когда их истинной причиной является недостаточный диапазон грузоподъёмности.

Поэтому безопасный процесс выбора должен требовать от интегратора предоставления рассчитанных значений центра тяжести, моментов и инерций для каждого соответствующего условия захвата. Если один захват обслуживает несколько семейств деталей, оцените наихудший режим для каждой оси, а не только самый тяжёлый элемент.

Ускорение может незаметно устранить кажущийся комфортным запас

Грузоподъёмность статична, производство динамично. Как только робот ускоряется, тормозит, меняет направление или вращает длинный груз, усилия возрастают сверх простой гравитационной нагрузки. Особенно подвержены этому высокоскоростные ячейки перемещения, поскольку давление по сокращению времени цикла часто приводит к увеличению скоростей движения после монтажа.

Заманчиво выбрать робота, который обеспечивает сегодняшнее время цикла на консервативной скорости, и предположить, что последующая оптимизация будет простой. Однако у робота, работающего близко к пределам грузоподъёмности или инерции, может быть мало возможностей для улучшения. Результатом могут стать частые защитные остановки, снижение запрограммированной скорости или компромисс между производительностью и сроком службы оборудования.

При проверке безопасности задайте следующие вопросы:

• Будет ли робот двигаться на максимальном вылете, перенося самую тяжёлую деталь?
• Включает ли цикл резкие остановки, повороты на 180 градусов или высокоскоростное вращение запястья?
• Могут ли детали раскачиваться, прогибаться или смещаться внутри захвата?
• Оцениваются ли условия аварийной остановки и контролируемые остановки с фактической полезной нагрузкой?
• Будет ли производственная команда впоследствии запрашивать сокращение времени цикла?

Робот, который имеет небольшую нагрузку при медленном обучении, может вести себя совершенно иначе в автоматическом производстве на полной запрограммированной скорости. Поэтому пусконаладка должна включать репрезентативные производственные нагрузки, а не только проверку траекторий с пустой оснасткой.

Формируйте запас вокруг процесса, а не вокруг цифры из каталога

Перемещение материалов в металлообработке является хорошим примером. Ячейка может загружать толстые листовые заготовки в формовочную машину, извлекать прокатанные цилиндрические секции или передавать конические обечайки на станции сварки и контроля. Размеры деталей, состояние кромок и ориентация захвата могут значительно различаться между заказами. В такой среде значительный запас по грузоподъёмности поддерживает не только подъёмную силу: он обеспечивает стабильное зажатие, повторяемое позиционирование и более безопасную реакцию на ожидаемые производственные отклонения.

Для операций по изготовлению цилиндрических, конических или дугообразных компонентов из более толстого листа план последующего перемещения следует рассматривать вместе с формовочным оборудованием. 4-валковый листогибочный станок с ЧПУ может повысить точность размеров благодаря своей четырёхвалковой компоновке и уменьшенному пролёту нижних валков, особенно при сложных работах по металлообработке. Однако более высокая точность формованных деталей также повышает важность аккуратного роботизированного перемещения. Если готовая обечайка деформируется, царапается или размещается непоследовательно после вальцовки, преимущество точного формования может быть утрачено на последующих этапах.

При оценке робота для такой ячейки фиксируйте максимальную толщину листа и конечную геометрию компонента, а не только вес исходной заготовки. Прокатанная деталь может иметь иной центр тяжести и поверхность захвата, чем плоский лист. Острые кромки, тёплые поверхности, масло, окалина и изменяющиеся диаметры также могут влиять на конструкцию и массу концевого эффектора.

Практический контрольный список одобрения для команд QC и безопасности

Перед одобрением роботизированной руки для перемещения грузов высокой массы заинтересованные стороны в области качества и безопасности должны запросить доказательства того, что предлагаемая конструкция была оценена в реальном рабочем диапазоне. Проверка не должна превращаться в упражнение по программированию робота, однако она должна быть достаточно конкретной, чтобы выявить предположения.

1. Подтвердите полезную нагрузку в наихудшем случае. Используйте максимальный вес детали плюс полную оснастку, а не средний вес материала или предварительную концепцию захвата.
2. Проверьте данные о нагрузке на фланце. Сверьте центр тяжести, моменты на запястье и инерцию с допустимыми значениями поставщика робота.
3. Проверьте полный диапазон вылета. Нагрузка может быть допустима рядом с основанием робота, но стать ограничивающей при увеличенном вылете или в верхних положениях.
4. Подтвердите предполагаемый цикл. Смоделируйте или испытайте фактическое ускорение, изменения ориентации, точки передачи и частоту цикла.
5. Включите ненормальные, но предсказуемые условия. Учтите мокрую или маслянистую деталь, слегка увеличенную заготовку, добавленный датчик, ошибку размещения и восстановление после остановки.
6. Проверьте удержание концевым эффектором. Грузоподъёмность не доказывает, что вакуумный, магнитный или механический захват надёжен при всех движениях.
7. Документируйте резерв на будущее. Определите, какая часть запаса зарезервирована для планируемых изменений оснастки, дополнительных устройств контроля или новых вариантов продукции.

Этот контрольный список ценен, потому что превращает «мощность» в прослеживаемые инженерные доказательства. Он также даёт менеджерам по качеству более ясную основу для утверждения возможностей процесса и обеспечивает менеджерам по безопасности уверенность в том, что рабочие ограничения не рассматриваются как целевые значения.

Распространённые ошибки выбора, создающие проблемы в дальнейшем

Одна из распространённых ошибок — выбор только по самой тяжёлой заготовке. Другая — использование расчётного веса поставщика захвата до окончательного определения кабелей, клапанов, адаптеров и ограждений. Оба подхода могут оставить ячейке лишь несколько килограммов кажущегося свободного запаса — слишком мало, когда появляются реальные производственные детали.

Ещё одна ошибка — считать всех роботов с номинальной грузоподъёмностью 100 kg взаимозаменяемыми. Вылет, геометрия руки, допустимая инерция, конфигурация запястья и динамические характеристики различаются в зависимости от модели. Один робот может хорошо подходить для компактной паллетизации, тогда как другой более уверенно перемещает изготовленные детали со смещённым центром. Правильный вопрос не «Какой робот имеет требуемую грузоподъёмность?», а «Какой робот может переносить эту полную нагрузку по этой точной траектории с приемлемым запасом?»

Наконец, не путайте высокую номинальную грузоподъёмность с комплексным решением по безопасности. Безопасная автоматизация также зависит от оценки рисков, защитных ограждений, функций безопасной скорости и разделения, где это применимо, поведения захвата при отказе, предотвращения падения деталей, эффективности аварийной остановки и доступа оператора во время загрузки, контроля и восстановления.

Правило принятия решения: оставляйте запас для реальности

Правильно выбранная роботизированная рука не должна работать в обычном производстве на грани своих номинальных характеристик. Если рассчитанная суммарная полезная нагрузка близка к максимальной грузоподъёмности робота или если центр тяжести и инерцию трудно контролировать, переход к следующему классу грузоподъёмности часто является более ответственным решением. Дополнительный запас может защитить повторяемость, упростить будущие изменения оснастки и снизить необходимость замедлять процесс после установки.

Для большинства менеджеров по контролю качества и безопасности правильный запас по грузоподъёмности — это запас, подтверждённый документированными данными о нагрузке, реалистичной проверкой движений и ясным резервом на отклонения. Выбирайте робота на основе наиболее тяжёлой полной комбинации оснастки и детали, проверяйте моменты и инерцию на максимальном вылете, затем сохраняйте достаточный резерв для производственных изменений, которые почти всегда следуют. Такой подход делает роботизированную руку для перемещения грузов высокой массы надёжной частью производственной системы, а не её следующим скрытым ограничением.
