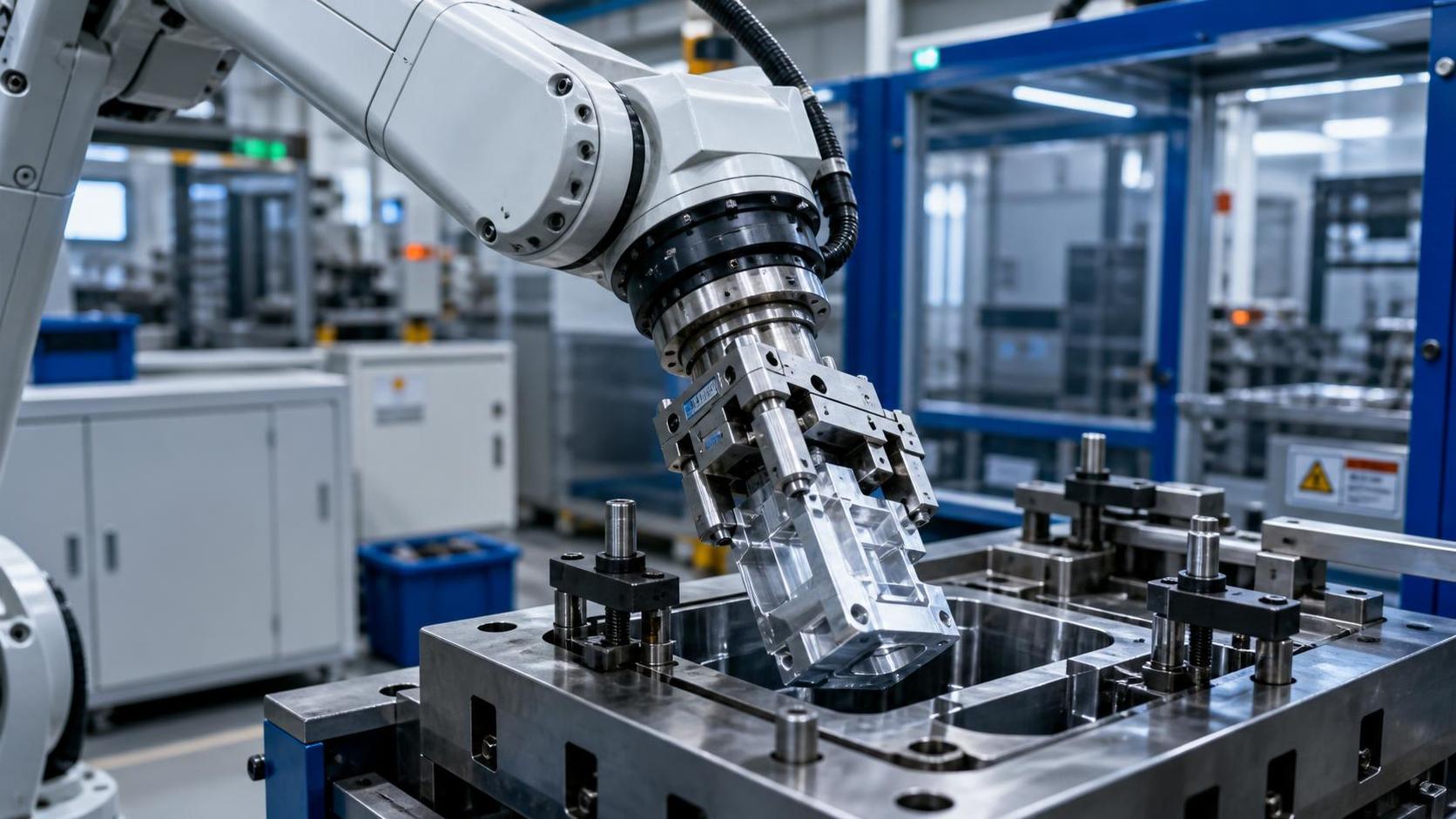

Когда 6-осевой манипуляторный робот лучше подходит для сложного размещения деталей?

6-осевой манипуляторный робот часто является предпочтительным решением, когда сложное размещение деталей требует нескольких углов подхода, точной ориентации и надежной повторяемости.

Для технических специалистов, оценивающих решение, ключевой вопрос заключается в том, обеспечивает ли гибкость шести осей измеримые преимущества по сравнению с более простой автоматизацией, а не просто добавляет механическую сложность.

Ответ обычно очевиден, когда деталь необходимо поворачивать, наклонять, вставлять, выравнивать или перемещать вокруг приспособлений, оснастки, ограждений и в условиях изменяющегося производства.

В таких ситуациях робот с меньшим числом осей может выполнять базовую задачу захвата и размещения, но испытывать трудности с поддержанием допустимой ориентации инструмента на протяжении всего движения.

Шестиосевая конструкция обеспечивает позиционное перемещение и подвижность запястья, позволяя концевому эффектору контролировать как положение, так и ориентацию компонента.

В этой статье объясняется, когда эта возможность имеет значение, как оценить ее практическую ценность и какие факторы интеграции определяют обоснованность инвестиций.

Начните с задачи размещения, а не со спецификации робота

Техническую оценку следует начинать с определения точных требований к размещению, включая исходное положение, геометрию конечной точки, допустимые траектории подхода и приемлемый допуск ориентации.

Робота не следует выбирать лишь потому, что процесс кажется сложным или потому, что шестиосевая конфигурация широко используется в передовом производстве.

Важный вопрос состоит в том, должна ли заготовка следовать по траектории, которую невозможно стабильно реализовать с тремя, четырьмя или пятью управляемыми осями.

Например, размещение плоской заготовки на открытом конвейере принципиально отличается от загрузки сформированного компонента в глубокое сварочное приспособление.

Во втором случае деталь может потребоваться провести через узкое отверстие, избежать зажимов, повернуть вокруг установочных штифтов и точно установить на базовые поверхности.

Эти требования создают взаимосвязанные ограничения по положению и ориентации, именно в таких случаях 6-осевой манипуляторный робот обычно становится более ценным.

Документируйте задачу с использованием реальных деталей, приспособлений и условий цикла. Один лишь теоретический рабочий диапазон редко выявляет все проблемы столкновений, зазоров и доступности.

Моделирование полезно, но его следует проверять с учетом реалистичных размеров захвата, прокладки кабелей, вариаций деталей, зон доступа оператора и движения последующего оборудования.

Несколько углов подхода — наиболее веская причина использовать шесть осей

Шестиосевой робот особенно эффективен, когда детали не могут входить в станцию или покидать ее в одном фиксированном вертикальном или горизонтальном направлении.

Многие приспособления намеренно ограничивают доступ, поскольку приоритетом для них являются качество сварки, стабильность обработки, точность измерений или надежное базирование, а не удобство автоматизации.

В этих случаях робот должен подходить под углом, переориентировать деталь во время перемещения и выравнивать ее конечную позу без контакта с окружающим оборудованием.

Конечные оси запястья позволяют захвату и заготовке выполнять вращение вокруг продольной, поперечной и вертикальной осей с достаточной независимостью, чтобы соответствовать этим сложным условиям доступа.

Это ценно при обслуживании станков, загрузке сварочных ячеек, поддержке листогибочных прессов, сборке, передаче на контроль и перемещении материалов между приспособлениями.

Четырехосевой паллетирующий робот может быть высокопроизводительным, когда детали сохраняют вертикальное положение, но он менее подходит, когда требуемая ориентация размещения постоянно меняется.

Аналогично, портальная система может обеспечивать отличную жесткость и большой ход, однако при необходимости существенных угловых манипуляций она часто становится дорогостоящей или механически ограниченной.

Шесть осей не требуются автоматически для каждого углового перемещения. Они оправданы, когда изменения ориентации должны происходить во время движения, а не только перед захватом.

Это различие важно, поскольку отдельное поворотное устройство иногда может более экономично выполнять статическую переориентацию, чем полноценный шарнирный робот.

Сложные приспособления часто определяют архитектуру автоматизации

Сложность приспособления является одним из наиболее надежных признаков того, что при выборе концепции следует серьезно рассмотреть шарнирного робота.

Установочные штифты, пневматические зажимы, стенки гнезд, сварочные горелки, датчики и защитные ограждения могут создавать узкие и неровные коридоры доступа.

Деталь может потребоваться вводить под одним углом, поворачивать после прохождения зажима, а затем точно опускать на базы ближе к концу траектории.

При меньшем количестве осей инженеры могут компенсировать это перепроектированием приспособлений, добавлением конвейеров, увеличением зазоров или введением ручного вмешательства, каждое из которых связано с определенными компромиссами.

6-осевой манипуляторный робот может сохранить проверенную технологией конструкцию приспособления, обеспечивая при этом ловкость, необходимую для перемещения по его геометрии.

Это может быть экономичнее, чем изменение сварочной оснастки или последующих станций, особенно если эти системы уже были квалифицированы по качеству продукции.

Однако оценщикам не следует предполагать, что гибкость робота устраняет необходимость в дисциплине проектирования приспособлений. Неудачная стратегия базирования все равно приводит к нестабильному размещению и чрезмерному числу операций восстановления.

Хорошие приспособления для автоматизации обеспечивают четкие направляющие входы, рациональные базовые поверхности, повторяемый зажим, защищенное размещение датчиков и достаточный зазор для нормальных вариаций деталей.

Ловкость робота должна решать реальные ограничения доступа, а не маскировать устранимые несоответствия механического процесса.

Геометрия детали и изменения ориентации формируют экономическое обоснование

Геометрия детали влияет на выбор робота, поскольку нерегулярные, асимметричные, гибкие или дорогостоящие компоненты сложнее стабильно подавать на последующее оборудование.

Длинные трубчатые рамы, гнутые листовые компоненты, отливки, сварные сборки и обработанные детали обычно требуют контролируемой ориентации на протяжении всего перемещения.

Особенно важно положение центра тяжести. Несбалансированная нагрузка может создавать крутящий момент на запястье, прогиб и нестабильность захвата, влияющие на точность конечного размещения.

Номинальная грузоподъемность робота должна учитывать компонент, захват, кронштейны, адаптеры, датчики, пневматические компоненты и соответствующий запас для динамической нагрузки.

Оценщикам следует изучать кривую грузоподъемности при фактическом расстоянии до центра запястья, а не полагаться только на заявленное максимальное значение грузоподъемности.

Робот может номинально переносить груз, но при приближении инерции инструмента к допустимому пределу все же не обеспечивать достаточную скорость или хорошее позиционное поведение.

Компоненты, чувствительные к ориентации, добавляют еще один уровень сложности. Детали с декоративными поверхностями, хрупкими кромками, обработанными гранями или нестабильными незакрепленными элементами должны избегать неконтролируемого контакта.

Шестиосевое движение помогает сохранять предпочтительное положение при переносе деталей вокруг препятствий, уменьшая потребность в промежуточных опорах или ручном переориентировании.

Эта возможность может защищать качество продукции, хотя выбор захвата, ограничения ускорения и стратегия поддержки детали остаются не менее важными.

Точность означает повторяемость, возможности процесса и восстановление

Повторяемость робота часто упоминается при обсуждении выбора, но ее не следует путать с абсолютной точностью в конечной точке размещения.

Повторяемость описывает, насколько стабильно робот возвращается в обученную позу, тогда как точность зависит от калибровки, оснастки, стабильности приспособления и взаимосвязей координат.

При сложном размещении деталей конечная производительность часто определяется комбинированной системой, а не только рукой робота.

Хорошо спроектированная ячейка может использовать базирующие элементы для компенсации небольших отклонений положения робота, позволяя роботу эффективно размещать деталь вблизи базы.

При жестких допусках на непосредственную вставку могут потребоваться визуальное наведение, датчики усилия, компенсирующие устройства или механические направляющие входы.

Шестиосевое движение поддерживает эти методы, поскольку позволяет концевому эффектору выполнять небольшие коррекции ориентации наряду с поступательными коррекциями.

Это особенно полезно при загрузке компонентов в обрабатывающие центры, сборочные гнезда, измерительные станции или сварочные приспособления с ограниченным зазором.

Техническим оценщикам следует запрашивать критерии приемки на уровне процесса, такие как процент успешной вставки, время размещения, количество забракованных деталей, частота вмешательства и длительность восстановления после перезапуска.

Эти показатели выявляют, способна ли предлагаемая система поддерживать производство, а не просто демонстрировать успешный цикл в идеальных условиях.

Время цикла необходимо оценивать как результат работы всей ячейки

Шестиосевой робот может сократить время обработки, объединяя захват, переориентацию, обход препятствий и размещение в одну скоординированную траекторию.

Это не означает, что он всегда будет быстрее более простого оборудования. Высокоскоростные линейные транспортные системы могут превосходить шарнирных роботов на повторяющихся маршрутах без ограничений.

Правильное сравнение включает время захвата, ожидание сигналов станка, задержки в зонах безопасности, последовательность зажимов приспособления, сканирование, проверки качества и подтверждение освобождения детали.

Во многих ячейках время перемещения робота составляет лишь часть общего цикла. Оптимизация нескольких секунд движения руки может не повысить производительность.

И наоборот, гибкий робот может устранить ручную передачу, поворотную станцию или дополнительное устройство перемещения, улучшая общий поток несмотря на умеренную скорость движения.

Анализируйте время цикла в наилучшем, номинальном и наихудшем случаях. Учитывайте ожидаемые вариации деталей, смену инструмента, восстановление после остановок и поведение буферов между связанными операциями.

Также важно учитывать будущие изменения ассортимента. Робот, поддерживающий несколько вариантов деталей, может предотвратить последующие капитальные затраты на специализированную передаточную оснастку.

При мелкосерийном многономенклатурном производстве эта адаптивность может перевесить преимущество в чистой скорости специально разработанного механизма.

Конструкция захвата может определить успех робота

Рука робота обеспечивает возможности движения, но именно концевой эффектор определяет, можно ли надежно захватить, удержать, обнаружить и разместить деталь.

Вакуумные, магнитные, пневматические, электрические, механические и гибридные захваты создают различные ограничения по усилию, состоянию поверхности, доступности и защите продукции.

Высокопроизводительный робот не может компенсировать захват, допускающий проскальзывание детали, препятствующий доступу к приспособлению или вызывающий непредсказуемый прогиб при ускорении.

Для листового металла масло на поверхности, перфорация, кривизна, заусенцы и изменения толщины могут влиять на эффективность вакуума и надежность разделения.

Для сварных профилей и труб расположение зажимов должно исключать деформацию, сохраняя достаточный доступ к приспособлениям, сварочным интерфейсам или базам механической обработки.

Требования к смене инструмента также следует оценивать на раннем этапе. Несколько семейств продукции могут оправдывать автоматическую смену захватов, но это добавляет интерфейсы, точки обслуживания и работы по валидации.

Датчики наличия детали необходимы там, где пропущенный или двойной захват может повредить оборудование. Надежное подтверждение улучшает автоматическое восстановление и сокращает вмешательство оператора.

В ходе оценки запрашивайте концепцию захвата с четко определенными массой, центром тяжести, диапазоном раскрытия, удерживающим усилием, методом контроля и требованиями к обслуживанию.

Интеграция с оборудованием для изготовления требует большего, чем передача материала

В производственных условиях манипуляторные роботы часто соединяют станки с разной скоростью цикла, требованиями безопасности, состоянием деталей и интерфейсами управления.

Например, робот может извлекать трубу или компонент из листа с подготовленной фаской, ориентировать его для контроля и подавать на станцию сварки или сборки.

Стабильность предшествующего процесса напрямую влияет на надежность робота. Качество кромок, состояние заусенцев, термическая деформация и размерные вариации могут изменять характеристики захвата и размещения.

Если подготовка фаски является частью технологического процесса, такое оборудование, как станок для снятия фаски с квадратных и трубных заготовок с ЧПУ, может поддерживать предсказуемую последующую обработку, обеспечивая повторяемые профили фаски.

Его способность обрабатывать квадратные, прямоугольные и круглые трубы без смены принадлежностей может быть актуальна для автоматизированных ячеек, работающих с несколькими типами профилей.

Для технического планирования ключевым вопросом является не только качество фаски, но и то, остаются ли подача детали, ее тепловое состояние и геометрия кромки стабильными для роботизированного захвата.

Скорость обработки от 0 до 1500 mm/min и формирование фаски за один проход могут способствовать планированию потока, но для всей линии по-прежнему необходима практичная буферизация.

Архитектура связи должна определять сигналы готовности станка, разрешения робота, распределение ответственности за неисправности, идентификацию деталей, защитные блокировки и поведение последовательности перезапуска до начала ввода в эксплуатацию.

Когда более простой робот или механизм является лучшим выбором

Выбор шести осей при отсутствии необходимости может увеличить капитальные затраты, усилия по программированию, требования к обслуживанию и сложность защитной ячейки, не обеспечивая полезной производственной ценности.

Декартова система может быть предпочтительнее для длинных прямолинейных перемещений, тяжелых грузов, простой вертикальной загрузки или применений, требующих высокопредсказуемого линейного движения.

Четырехосевые паллетирующие роботы часто лучше подходят для повторяющегося штабелирования, депаллетизации и передачи, когда продукт сохраняет вертикальное положение и доступ открыт.

Двухосевые или трехосевые загрузчики могут быть достаточны для обслуживания станков с ЧПУ, если заготовки вращательно симметричны, а приспособления рассчитаны на прямую вертикальную загрузку.

Специализированная автоматизация также может быть привлекательной для продукции очень большого объема со стабильной геометрией, минимальным числом вариантов и проверенной последовательностью процесса.

Ключевое значение имеет определение фактических степеней свободы, необходимых для задачи. Неиспользуемую гибкость не следует принимать за инженерный запас.

Тем не менее планы развития продукции имеют значение. Если конструкции деталей, компоновки приспособлений или производственный ассортимент могут измениться, дополнительные оси могут создать ценную возможность на будущее.

Обоснованное решение сопоставляет текущие требования с реалистичными будущими сценариями, а не выбирает систему только для наиболее простой текущей детали или маловероятного предельного случая.

Практический контрольный список для технических команд

Перед выбором 6-осевого манипуляторного робота определите каждую позу захвата и размещения, включая требуемые ориентации и допустимый коридор подхода.

Измерьте самые крупные и самые мелкие детали, полезные нагрузки, расположение центра тяжести, поверхности захвата, размерные вариации и ожидаемое состояние после предшествующей обработки.

Составьте трехмерную карту препятствий приспособления. Включите зажимы во всех состояниях, двери, датчики, кабели, зоны оператора, движение станка и доступ для обслуживания.

Установите требуемую производительность на основе времени цикла всей ячейки, а не только оценок движения робота, представленных на ранних этапах обсуждения концепции.

Определите критерии качества на конечной станции. Они могут включать ошибку ориентации, подтверждение посадки, усилие вставки, пределы повреждений и требования к восстановлению.

Рассматривайте предлагаемый захват так же внимательно, как и робота. Его масса, влияние на радиус действия, метод удержания, требования к переналадке и логика датчиков влияют на всю конструкцию.

Попросите поставщиков продемонстрировать наиболее сложные детали, соответствующие условиям производства, особенно детали с ограниченным доступом, наихудшими допусками и максимальной инерцией.

Наконец, оцените обслуживаемость. Доступ к захватам, кабелям, устройствам безопасности, датчикам приспособлений и изнашиваемым компонентам существенно влияет на долгосрочную доступность оборудования.

Заключение

6-осевой манипуляторный робот лучше подходит для сложного размещения деталей, когда успешная автоматизация зависит от изменения ориентации, ограниченного доступа, точных траекторий подхода и адаптируемого движения.

Его основное преимущество заключается не просто в дополнительных движениях. Оно состоит в способности координировать положение и ориентацию, сохраняя безопасный зазор вокруг реальной производственной оснастки.

Технические специалисты должны обосновывать возможности шести осей через доступность приспособлений, геометрию деталей, требования к качеству, производительность цикла, работу захвата и будущую гибкость производства.

Когда задача открыта, повторяема и стабильна по ориентации, более простая автоматизация может обеспечить лучшую окупаемость. Когда геометрия размещения действительно сложна, гибкость шести осей становится практическим производственным активом.
