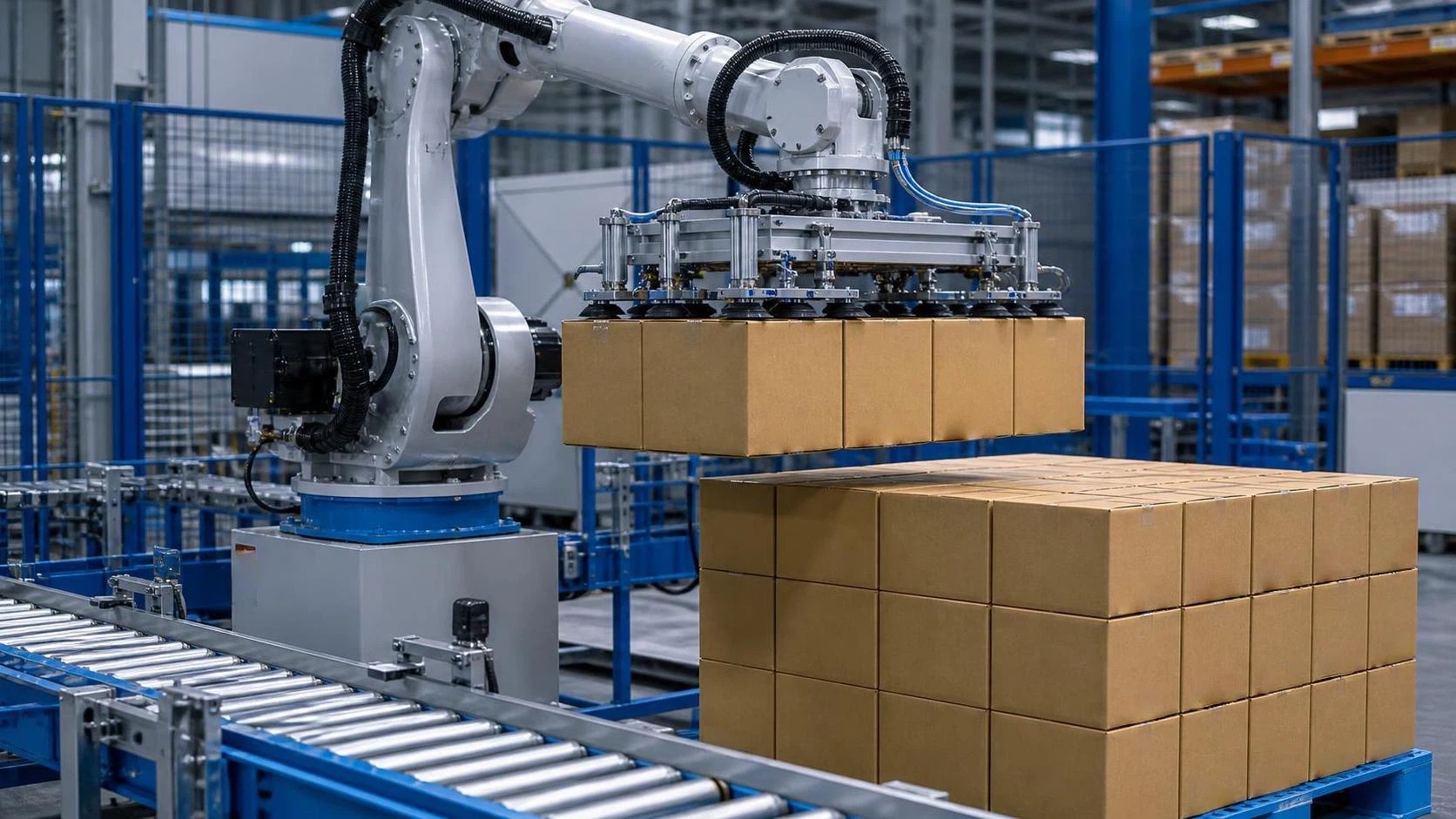

Подходит ли 4-осевой манипулятор-робот для палетирования?

Для руководителей проектов, планирующих модернизацию палетирования, выбор робота влияет на производительность, занимаемую площадь, сложность интеграции, показатели безопасности и совокупную стоимость эксплуатации готовой ячейки.

4-осевой манипулятор-робот часто является эффективным решением для палетирования стабильных, повторяющихся грузов, однако он не всегда автоматически становится правильным вариантом для каждого предприятия.

Практический вопрос состоит в том, соответствуют ли его скорость, радиус действия, грузоподъемность, схема движения и гибкость на конечном участке линии продукции, палетам, переналадкам и будущим целевым показателям производительности.

В этом руководстве объясняется, где 4-осевой манипулятор-робот обеспечивает высокую ценность, где он создает ограничения и как проектные команды могут объективно его оценить.

Начинайте с решения по палетированию, а не со спецификации робота

Во многих проектах начинают со сравнения номинальной грузоподъемности роботов, однако более полезным первым шагом является определение задачи палетирования в измеримых эксплуатационных показателях.

Руководители проектов должны документировать габариты продукции, вес единицы, прочность упаковки, целевое количество коробов в минуту, схему укладки на палете, высоту штабелирования и количество активных SKU-форматов.

Также следует определить, обрабатывает ли линия картонные коробки, мешки, ведра, лотки, связки или смешанные грузы, поскольку каждый тип продукции меняет требования к захвату и устойчивости.

Роботу, хорошо работающему с одинаковыми коробками из гофрокартона, может потребоваться совершенно другой концевой эффектор при обработке пористых мешков или неустойчивых связок в термоусадочной пленке.

То же относится к потоку палет. Один входной конвейер и одна позиция выхода палет требуют меньшего радиуса действия и координации робота, чем многополосная компоновка.

Эксплуатационная вариативность обычно важнее теоретической скорости робота. Высокогибкая ячейка может обеспечивать большую коммерческую ценность, чем более быстрая машина со сложными переналадками.

Определите допустимое время простоя до выбора оборудования. Инвестиции в палетирование должны учитывать плановое техническое обслуживание, переходы между продуктами, пополнение палет, восстановление после неисправностей и вмешательство оператора.

Когда эти условия ясны, проектная команда может определить, достаточно ли четырехосевого движения или дополнительная артикуляция снизит эксплуатационные риски.

В чем 4-осевой манипулятор-робот эффективен

4-осевой манипулятор-робот обычно использует четыре управляемых шарнира для горизонтального, вертикального и вращательного перемещения продукции в пределах рабочей зоны палетирования.

Такая конфигурация особенно подходит для повторяющихся операций pick-and-place, при которых короба поступают в предсказуемой ориентации, а штабели формируются по заранее запрограммированным схемам палетирования.

Его механическая конструкция обычно обеспечивает быстрые циклы, простое программирование и компактную занимаемую площадь по сравнению с более сложными сочлененными роботизированными системами.

На стандартной линии палетирования коробов робот может захватывать один или несколько коробов, ориентировать груз и точно размещать его в заданных координатах палеты.

Меньшее количество осей может упростить планирование движения. Это часто означает более быструю пусконаладку, более предсказуемые траектории и более простое устранение неисправностей для служб технического обслуживания.

Высокоскоростное палетирование является одной из наиболее сильных областей применения. Когда продукция поступает стабильно и требует ограниченного наклона, четырехосевые роботы могут обеспечивать надежную производительность.

Они также полезны там, где доступ вокруг палеты относительно свободен. Роботу не требуется обходить препятствия или подходить к продукции под необычными углами.

Для предприятий, заменяющих ручное палетирование, такое сочетание повторяемости, скорости и умеренных требований к пространству может обеспечить практичный путь к автоматизации.

Когда четыре оси могут ограничивать ячейку

Основное ограничение — свобода ориентации. Четырехосевой робот может не обеспечивать гибкости запястья, необходимой для наклона, поворота под углом или манипулирования продукцией при сложных перемещениях.

Это важно, когда ориентация подачи продукции часто меняется, упаковка должна оставаться в горизонтальном положении или робот должен доставать продукцию через ограждения, конвейеры, диспенсеры или конструкции палет.

Палетирование смешанных SKU создает еще одну проблему. Разные размеры коробок, схемы слоев, вес и поверхности для захвата могут требовать более адаптируемых стратегий движения и оснастки.

В проекте не следует предполагать, что робот сможет обрабатывать все будущие SKU только потому, что его номинальная грузоподъемность превышает вес самого тяжелого текущего продукта.

Расчеты грузоподъемности должны включать захват, вакуумный генератор, шланги, кабели, переходные плиты и любое оборудование для стабилизации груза, а не только упакованный продукт.

Ограничения радиуса действия могут проявиться поздно в недостаточно проработанных проектах. Робот может технически доставать до углов палеты, но работать медленно или близко к механическим пределам в этих положениях.

Запас по времени цикла не менее важен. Робот, работающий на максимальной заявленной скорости, может не оставлять достаточного резерва для накопления, прерываний и восстановительных движений.

Если применение требует частых захватов под углом, переменной ориентации коробов, глубокого доступа в стесненные зоны или сложной обработки слоев, следует серьезно сравнить шестиосевое оборудование.

Оценивайте производительность по реальным условиям цикла

Производительность следует рассчитывать по полному циклу ячейки, а не по указанному в рекламной брошюре робота максимальному числу циклов в минуту в идеальных условиях испытаний.

Практический расчет включает перемещение к захвату, перемещение к размещению, ускорение, замедление, подтверждение захвата, индексирование конвейера, смену палет, обработку межслойных листов и координацию зон безопасности.

Например, робот может быстро выполнять простое движение на короткое расстояние, в то время как фактическая производительность линии снижается, поскольку замена палет прерывает продуктивную работу.

Буферные конвейеры могут уменьшить эту проблему, но увеличивают занимаемую площадь, сложность системы управления и стоимость оборудования. Их ценность зависит от степени вариаций на предыдущих участках линии.

Попросите интегратора смоделировать предполагаемую компоновку с использованием фактических размеров продукции и требуемых схем штабелирования, включая самые удаленные и самые высокие позиции размещения.

Запросите письменное описание допущений по производительности. В нем должны быть указаны вес продукта, количество единиц при захвате, расстояние, размер палеты, скорость подачи и ожидаемый коэффициент доступности.

Доступность часто упускают из виду. Система с доступностью 98 процентов, обеспечивающая устойчивую производительность, может быть финансово выгоднее номинально более быстрой, но ненадежной установки.

Руководители проектов должны установить требуемую среднюю производительность, пиковую производительность и требование к восстановлению после кратковременных производственных остановок, а затем подтвердить все три показателя.

Выбирайте концевой эффектор так же тщательно, как и робота

Захват является ключевым элементом надежности палетирования. Подходящий робот не может компенсировать концевой эффектор, который повреждает картонные коробки, теряет вакуум или нестабильно обрабатывает грузы.

Вакуумные захваты хорошо подходят для герметично закрытых коробок со стабильной поверхностью, тогда как механические зажимы могут быть предпочтительнее для пористой, пыльной, нестандартной или неровной упаковки.

Захваты для слоев могут значительно повысить производительность, перемещая несколько коробов одновременно, но требуют надежной подачи продукции и достаточной устойчивости груза при переносе.

Для мешков могут потребоваться вилочный, зажимной или специализированный захват для мешков. Поверхность упаковки и состояние наполнения должны испытываться на производственных скоростях.

При выборе оснастки следует учитывать расход сжатого воздуха, энергопотребление, доступ для очистки, наличие запасных частей и скорость переключения операторами между форматами продукции.

Включите испытание захвата с использованием репрезентативной упаковки. Пустые коробки, новые образцы или вручную установленные продукты редко выявляют все реальные проблемы обработки на производстве.

Вариативность упаковки следует измерять, а не описывать расплывчато. Незначительные изменения сжатия картона, расположения клейкой ленты, пыли или влажности могут влиять на эффективность захвата.

Надежная конструкция оснастки также обеспечивает безопасное восстановление работы. Операторам необходимы четкие процедуры на случай смещения короба, аварийного сигнала вакуумного контура или застревания продукта.

Заранее проверьте компоновку, безопасность и поток материалов

Выбор робота нельзя отделить от компоновки ячейки. Требуемый радиус действия, положения палет, ориентация подачи, ограждения и доступ операторов определяют, останется ли ячейка эффективной.

Компактная занимаемая площадь робота не гарантирует компактную установку. Защитные ограждения, световые завесы, магазины палет, двери доступа, конвейеры и пространство для обслуживания занимают значительную площадь.

Рассмотрите, как поступают пустые палеты, как отправляются заполненные палеты и кто реагирует, когда палета смещена или межслойный лист не подается.

Ручная смена палет может снизить первоначальные капитальные затраты, но может ограничивать производительность и подвергать персонал повторяющимся рискам или рискам, связанным с вилочными погрузчиками.

Автоматические диспенсеры палет и приводные системы отвода повышают автономность, хотя увеличивают сложность интеграции управления и требуют надежных процессов пополнения материалов.

Конструкция системы безопасности должна учитывать нормальную работу и нештатные условия. Это включает зоны доступа, аварийные остановы, логику перезапуска, системы с ключами блокировки и безопасное восстановление после неисправностей.

Привлечение операторов и обслуживающего персонала к обзору компоновки помогает выявить проблемы доступа, которые легко упустить на концептуальном чертеже.

Хорошая компоновка позволяет выполнять осмотр, очистку, замену захвата и обслуживание датчиков без необходимости значительного демонтажа ограждений или неудобных рабочих поз.

Планируйте интеграцию с учетом оборудования до и после участка

Ячейки палетирования не оправдывают ожиданий, когда интерфейсы рассматриваются как второстепенные детали. Робот должен надежно координироваться с конвейерами, сканерами, палетным оборудованием и системами управления предприятия.

Заранее определите протоколы обмена сигналами управления, включая сигналы готовности продукта, отслеживание продукции, обработку брака, подтверждение готовности палеты, аварийные сигналы и связь при остановке линии.

Считыватели штрихкодов, системы технического зрения и проверки ориентации этикеток могут быть необходимы, если разные продукты используют одну линию или схемы палетирования различаются по заказам.

Отслеживание продукции становится особенно важным при накопительном потоке на конвейере. Система должна знать, какой короб относится к какой схеме, прежде чем робот выполнит захват.

До начала интеграции укажите платформу заводского управления, требования к сети, метод удаленной поддержки и данные, необходимые производственным командам.

Критерии приемки должны охватывать не только успешное размещение. Они должны включать качество штабеля, устойчивость палеты, поведение при восстановлении работы, повреждение продукции, продолжительность переналадки и реакцию на аварийные сигналы.

Для производителей, обрабатывающих компоненты из листового металла, стабильность операций финишной обработки на предыдущих этапах может способствовать более плавной автоматизированной обработке и последующим операциям упаковки.

Например, станок для удаления заусенцев с листового металла RNS 800 удаляет заусенцы со штампованных, отрезанных ножницами, вырезанных лазером, плазмой и газовой резкой металлических листов.

Его проходной процесс позволяет сохранять точность размеров заготовки, одновременно подготавливая кромки и отверстия с контролируемой отделкой малого радиуса для последующих производственных этапов.

Хотя это не робот для палетирования, такая оценка оборудования на предыдущих этапах помогает проектным командам предотвратить перенос проблем обработки на последующие этапы.

Сравнивайте совокупную стоимость владения, а не цену покупки

Первоначальная цена робота — лишь одна часть стоимости проекта. Оснастка, ограждения, конвейеры, системы управления, монтаж, пусконаладка, обучение и поддержка могут существенно изменить объем инвестиций.

Эксплуатационные затраты включают энергию, сжатый воздух, изнашиваемые части захвата, профилактическое обслуживание, запасные части, поддержку программного обеспечения и внеплановые простои.

Экономию на трудовых ресурсах следует оценивать реалистично. Автоматизация может сократить повторяющееся ручное штабелирование, но работники все еще могут потребоваться для пополнения материалов, проверок качества и обработки исключительных ситуаций.

Финансовая модель также должна учитывать снижение риска травматизма, улучшение стабильности штабелей, уменьшение повреждений продукции, повышение прослеживаемости и производственные мощности, полученные в периоды дефицита рабочей силы.

Рассчитывайте срок окупаемости с использованием консервативных производственных допущений. Основывайте модель на устойчивом годовом количестве часов работы и ожидаемой доступности, а не на непрерывной работе на полной скорости.

Будущее расширение также имеет финансовую ценность. Ячейка, спроектированная для дополнительной позиции палеты или дополнительного захвата, может избежать дорогостоящей реконструкции в дальнейшем.

Сравнивайте предложения поставщиков по единому перечню работ. Различия в пусконаладке, приемочных испытаниях, обучении, гарантийном покрытии и запасных частях иначе могут скрыть фактическую стоимость.

Для международных проектов подтвердите поддержку при монтаже, возможности местного сервиса, электрическую совместимость, язык документации и соответствующие требования CE или регионального соответствия.

Используйте структурированный процесс оценки перед утверждением

Дисциплинированный процесс выбора сокращает дорогостоящие поздние изменения. Начните с письменной спецификации требований пользователя, определяющей продукцию, производительность, компоновки, ожидания по безопасности и целевые показатели эффективности.

Затем запросите предварительное моделирование или исследование радиуса действия у квалифицированных поставщиков. Проверьте ограничения движения, зоны столкновений, положение робота и время цикла для всех требуемых схем.

По возможности проведите физическое испытание обработки с репрезентативными продуктами, палетами, межслойными листами и предполагаемой конфигурацией захвата до размещения окончательного заказа.

Оцените опыт поставщика в сопоставимых применениях. Запросите подтверждения по аналогичной грузоподъемности, упаковочным материалам, скоростям, рабочим условиям и вариативности производства.

Подтвердите, поставляет ли поставщик только робота или полную спроектированную ячейку. Последний вариант может упростить распределение ответственности за производительность всего интегрированного оборудования.

Определите заводские приемочные испытания и приемочные испытания на площадке до подписания контракта. Оба вида испытаний должны использовать измеримые критерии, а не субъективные впечатления.

Обучение должно охватывать ежедневные проверки, смену форматов, базовое восстановление после неисправностей, процедуры безопасности и порядок эскалации для обслуживающего персонала и руководителей.

Наконец, предусмотрите в графике время для корректировок при пусконаладке. Реальные производственные условия почти всегда выявляют детали, не видимые на ранней стадии проектирования.

Выбирайте на основе соответствия применению

4-осевой манипулятор-робот обычно является правильным выбором, когда продукция однородна, схемы палетирования предсказуемы, требуемые ориентации ограничены и важна высокая повторяемая скорость.

Он становится менее подходящим, когда линия требует сложных угловых движений, обработки сильно различающихся SKU, доступа в стесненные зоны, частой смены форматов или нестандартной ориентации захвата.

Для руководителей проектов наилучшим решением является не робот с наиболее впечатляющей спецификацией. Это система, которая удовлетворяет устойчивым производственным требованиям при управляемом уровне риска.

Оценивайте всю ячейку, включая качество продукции, конструкцию захвата, компоновку, управление, безопасность, логистику палет, доступ для обслуживания и ответственность поставщика.

Когда эти факторы согласованы, четырехосевое решение для палетирования может обеспечивать надежную производительность, повышение безопасности на рабочем месте и ясную операционную окупаемость инвестиций.

Когда они не согласованы, ранний выбор более гибкой конфигурации робота обычно обходится дешевле, чем перепроектирование недостаточно производительной ячейки после установки.
