Выбор захвата для роботизированной руки для перемещения листового металла редко сводится к выбору технологии с наибольшей заявленной грузоподъёмностью. В реальных производственных ячейках захват должен справляться с маслянистыми заготовками, тонкими панелями, прогибающимися под собственным весом, острыми кромками, защитными плёнками, стопками листов с непостоянным разделением и поверхностями, которые нельзя маркировать или царапать. Неподходящий выбор может превратить даже способного робота в источник падения деталей, захвата двух листов, повреждения поверхности и потерь времени цикла.

Для технических специалистов полезный вопрос заключается не просто в том: «вакуум или магнит?» Он звучит так:что концевой эффектор должен контролировать при захвате, транспортировке, ориентации, укладке и отпускании детали? Ответ зависит от материала листа, геометрии, маршрута обработки, требований к поверхности и уровня производственной вариативности, который должна компенсировать система.

Начинайте с листа, а не с робота

Вылет и грузоподъёмность робота важны, однако именно лист определяет большинство сложностей захвата. Прежде чем сравнивать поставщиков или модели захватов, составьте профиль перемещения для всего диапазона обрабатываемых изделий.

• Материал: низкоуглеродистая сталь, нержавеющая сталь, алюминий, оцинкованный лист, лист с покрытием или сплав цветного металла.
• Толщина и жёсткость: лист толщиной 0,8 мм ведёт себя совершенно иначе, чем плита толщиной 6 мм, даже при одинаковом весе.
• Максимальные габариты и центр тяжести: крупные заготовки могут иметь небольшую массу, но создавать значительный изгибающий момент на запястье робота.
• Состояние поверхности: сухая, маслянистая, запылённая, перфорированная, покрытая плёнкой, окрашенная, горячая или недавно обработанная.
• Состояние кромок: острые срезанные кромки, заусенцы, вырезы, отверстия, язычки или сформированные элементы.
• Источник захвата: аккуратная стопка, наклонный стеллаж, конвейер, стол резки, участок листогиба или сварочное приспособление.
• Требования процесса: простая передача, обслуживание станка, захват из контейнера, переворачивание, точная загрузка в приспособление или паллетирование.

Эту информацию следует собирать для самых маленьких, самых больших, самых тонких, самых тяжёлых и наиболее сложных деталей, а не только для типовой детали. Концепция перемещения, хорошо работающая с плоской прямоугольной заготовкой, может дать сбой, когда робот столкнётся с узкой полосой, перфорированной панелью или листом, на котором после лазерной резки осталась смазка.

Основные типы захватов и области их применения

Вакуумные захваты: универсальные и широко применяемые

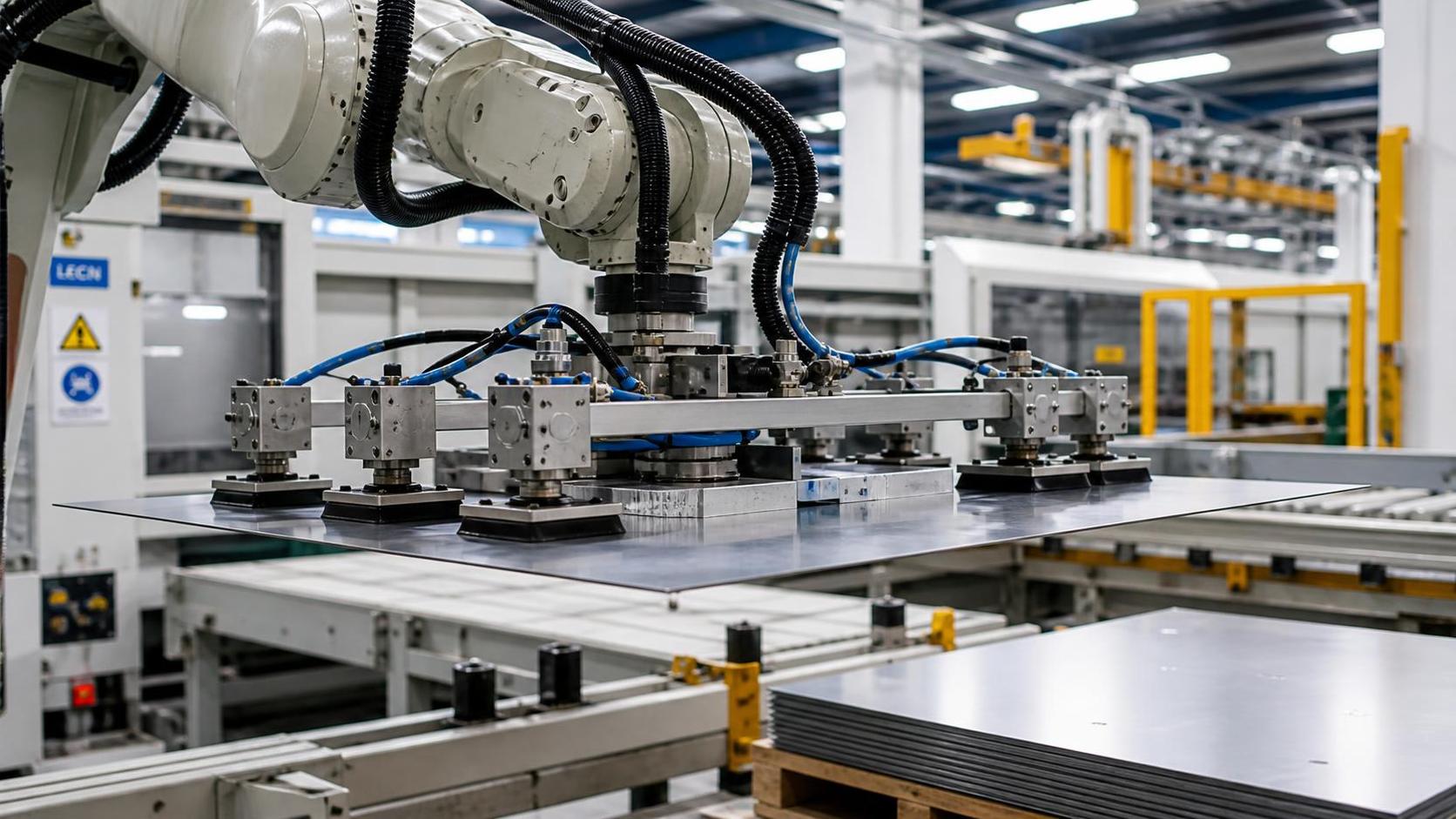

Вакуум часто рассматривается как первый вариант для автоматизации работы с листовым металлом, поскольку он позволяет перемещать чёрные и цветные материалы без захвата за кромку. Модульная вакуумная рама с несколькими присосками может охватывать широкий диапазон размеров заготовок, а индивидуально управляемые вакуумные зоны позволяют роботу захватывать меньшие детали без замены всего инструмента.

Для гладких, достаточно герметичных листов вакуум обеспечивает бережный контакт и хорошую адаптируемость. Он особенно практичен для алюминия, нержавеющей стали, оцинкованного материала и производства со смешанными материалами, где магнитный захват невозможен. Сильфонные присоски могут компенсировать небольшую разницу по высоте, тогда как плоские присоски обычно обеспечивают лучшую устойчивость положения на ровных поверхностях.

Его ограничения заслуживают не меньшего внимания. Эффективность вакуума снижается на сильно перфорированных листах, очень шероховатых поверхностях, при глубоком тиснении, пористых защитных слоях и листах с чрезмерной кривизной. Масло может как улучшать герметизацию, так и вызывать проскальзывание присоски — в зависимости от материала присоски и профиля движения. Тонкие листы также могут прогибаться между присосками, особенно при быстром ускорении или вертикальном подъёме.

Поэтому вакуумная конструкция для роботизированной руки для перемещения листового металла должна включать контроль вакуума, запас по производительности, обратные клапаны или независимо контролируемые зоны, а также управляемую реакцию на потерю давления. Система должна различать ситуации «деталь не захвачена», «захвачены два листа» и «деталь потеряна при перемещении». Это разные неисправности, требующие разных корректирующих действий.

Магнитные захваты: надёжны для заготовок из чёрных металлов, но избирательны по применению

Магнитные захваты привлекательны при перемещении листов из углеродистой стали или других ферромагнитных материалов. Они могут захватывать детали через тонкий слой масла и лучше, чем вакуумные присоски, переносят небольшие зазоры или текстурированные поверхности. Электропостоянные магниты особенно привлекательны в некоторых применениях, поскольку потребляют энергию преимущественно при переключении, а не во время удержания. В зависимости от требуемого поведения при отпускании и архитектуры безопасности также используются постоянные магниты и электромагнитные решения.

Главное ограничение очевидно: магниты не решают задачу перемещения алюминия или нержавеющей стали, если марка нержавеющей стали не обладает магнитными свойствами. Однако совместимость материалов — не единственный вопрос. Тонкие листы могут прилипать друг к другу, создавая риск захвата двух листов. Остаточная намагниченность в некоторых случаях может осложнять отпускание или последующую сварку и сборку. Магнитное поле также может быть неприемлемо рядом с чувствительными компонентами или в местах, где металлическая стружка накапливается на рабочей поверхности захвата.

При работе со стопками стальных заготовок магнитный захват следует сочетать с мерами по разделению листов. Они могут включать воздушные ножи, механические разделители, измерение толщины или отслаивающее движение, разрывающее контакт между верхней заготовкой и нижним листом. Простое увеличение магнитной силы не является надёжным решением: оно может повысить вероятность захвата двух листов.

Механические захваты: надёжное удержание сложных деталей

Механические захваты используют пальцы, зажимы, крюки, разжимные штифты или механизмы захвата за кромку. Их главное преимущество — гарантированное механическое удержание. Они полезны для формованных компонентов, деталей с отверстиями, изделий, для которых невозможно создать вакуумное уплотнение, а также для задач с высоким ускорением, переворотом или точной установкой.

При перемещении листов механический захват часто работает лучше всего, когда доступен стабильный фланец, рисунок отверстий или технологическая кромка. Например, внутренний разжимной штифт может точно позиционировать деталь через технологическое отверстие, тогда как кромочные зажимы могут поддерживать заготовку, слишком перфорированную для вакуума. Компромисс состоит в том, что механическим захватам требуется пространство для ввода и освобождения пальцев. Кроме того, при неосторожном проектировании они могут оставлять следы на мягком материале, повреждать окрашенные поверхности или мешать схемам раскроя.

Механические решения часто более специализированы для конкретного применения, чем вакуумная оснастка. Это не является недостатком, когда производственная номенклатура стабильна, а геометрия деталей хорошо контролируется. Они становятся менее привлекательными, когда один робот должен обрабатывать десятки несвязанных между собой заготовок с частыми переналадками.

Гибридные захваты: часто практичное решение

Многие сложные производственные ячейки выигрывают от гибридного подхода: вакуумные присоски обеспечивают широкую поддержку, магниты — надёжность удержания листов из чёрных металлов, а механические упоры или пальцы препятствуют боковому смещению. Гибридный инструмент также может сочетать вакуум с сепаратором листов, камерой, датчиком толщины или компенсирующим устройством.

Такой подход повышает сложность конструкции и массу инструмента, однако он может быть оправдан там, где качество продукции, время безотказной работы и безопасное восстановление важнее создания самого простого инструмента на руке робота. Следует проверить остаточную грузоподъёмность робота с учётом корпуса захвата, клапанов, датчиков, кабелей и заготовки в наихудшем случае. Захват, который технически способен удерживать деталь, но оставляет небольшой запас грузоподъёмности, может потребовать более медленного движения и снизить ожидаемый прирост производительности.

Краткое руководство по выбору

Не недооценивайте динамические нагрузки

Захват может безопасно поднять заготовку в неподвижном испытании, но всё же выйти из строя на производственной скорости. Когда робот ускоряется, замедляется, поворачивает запястье или выполняет аварийную остановку, деталь испытывает силы, превышающие её статический вес. Крупные листы создают дополнительный рычаг, поскольку их центр тяжести может находиться далеко от фланца запястья.

Техническая оценка должна учитывать наихудшую ориентацию и самую быструю предполагаемую траекторию. Если тонкая панель перемещается вертикально, а затем поворачивается, расположение присосок должно предотвращать складывание, скольжение или вибрацию листа. Во многих случаях улучшенное распределение опор и более плавная траектория робота дают больший эффект, чем установка более крупных присосок или более сильных магнитов.

Также целесообразно рассматривать заготовку как гибкий объект. Длинный лист может колебаться после резкого движения, создавая ошибку позиционирования на следующей станции. Робот может прибыть в запрограммированное положение, пока дальний край панели ещё движется. Для точной загрузки в листогиб, приспособление или сварочную станцию могут потребоваться захват с большим числом точек опоры, сниженное ускорение или промежуточная стратегия успокоения колебаний.

Защита поверхности — это производственное требование, а не деталь отделки

Царапины, следы от присосок и вмятины на кромках часто обнаруживаются после последующей формовки, нанесения покрытия или сборки, когда первоначальную причину, связанную с перемещением, определить сложнее. Для декоративной нержавеющей стали, предварительно окрашенного листа, алюминиевых облицовок или панелей с защитной плёнкой материалы контакта захвата следует испытывать на реальных производственных образцах.

Выбирайте материалы присосок, совместимые с материалом и имеющимися маслами или покрытиями. Поддерживайте чистоту контактных поверхностей, поскольку въевшаяся металлическая пыль может стать абразивной. При механическом захвате по возможности распределяйте контактную нагрузку и избегайте зажима на видимых поверхностях. Если процесс допускает, захватывайте участок обрезки, который впоследствии будет удалён.

Защита поверхности также включает предотвращение непреднамеренного контакта во время движения робота. Концевой эффектор должен обходить стеллажи, двери станка, зажимы, приспособления и соседние детали с достаточным запасом, учитывающим прогиб листа. Моделирование полезно, но физическое испытание с самой крупной и наименее жёсткой заготовкой остаётся необходимым.

Интеграция с производственной линией обработки металла

Захват следует выбирать в контексте всего потока материалов. Робот, подающий материал в станок лазерной резки, работает в иных условиях, чем робот, передающий заготовки в гибочную ячейку или загружающий изготовленные элементы в сварочное приспособление. Пыль, брызги, тепло и допуски приспособлений могут изменить предпочтительную конструкцию концевого эффектора.

В производстве строительных стальных конструкций перемещение может выходить за рамки плоских заготовок и включать стенки, полки и собранные компоненты. Для производственных линий, сочетающих автоматическую передачу со сваркой балок, робот или манипулятор необходимо оценивать вместе с требованиями сварочной системы к позиционированию, диапазону размеров деталей и ритму цикла. Такое оборудование, как портальный сварочный станок для двутавровых балок T-типа, предназначено для изготовления H- и T-образных стальных конструкций, включая заготовки с высотой стенки от 200 до 2000 мм и длиной до 15 000 мм в указанной конфигурации. В такой линии решения по захвату и транспортировке должны обеспечивать точность сборки, а не просто перемещать сталь из одной точки в другую.

Например, если устройство перемещения подаёт стенку или полку с непостоянной ориентацией, сварочная станция может терять время на корректировку выравнивания. И наоборот, если сварочная ячейка использует автоматическое центрирование и отслеживание шва, система перемещения перед ней всё равно должна подавать детали в пределах практического диапазона регулировки станции. Именно здесь точность концевого эффектора, обратная связь от датчиков и конструкция приспособления становятся взаимосвязанными решениями.

Вопросы, которые следует задать во время приёмочных испытаний

Достоверное испытание должно проводиться с фактическим диапазоном материалов, включая маслянистые листы, тонкие детали, перфорированные заготовки и самый крупный формат, ожидаемый в производстве. Попросите поставщика или интегратора продемонстрировать не только чистый захват из идеально выровненной стопки.

• Может ли система определить пропущенный захват до того, как робот начнёт полное перемещение?
• Как она обнаруживает и отбраковывает двойные листы?
• Что происходит, если один вакуумный контур теряет давление или присоска частично заблокирована?
• Стабильна ли деталь при запланированном ускорении и повороте запястья?
• Могут ли операторы изменять положения присосок, магнитные зоны или механические пальцы без чрезмерного простоя?
• Как проверяются и заменяются изнашиваемые элементы захвата?
• Сохраняет ли инструмент необходимый зазор относительно приспособлений, зажимов и защитных ограждений станка?
• Каково безопасное состояние при потере воздуха, питания или связи?

Эти вопросы показывают, является ли предлагаемый захват лабораторным решением или инструментом, готовым к производству. Лучший проект часто не тот, который имеет больше всего функций; это тот, который предсказуемо обрабатывает весь диапазон деталей и позволяет своевременно выявлять нештатные условия.

Принятие окончательного решения

Вакуумный захват обычно является наиболее универсальной отправной точкой для работы со смешанной номенклатурой листового металла, особенно когда используются цветные материалы и защищённые поверхности. Магнитные захваты весьма эффективны для подходящих стальных листов при условии надлежащего контроля захвата двух листов и поведения при отпускании. Механический захват оправдан там, где надёжное удержание, формованная геометрия, отверстия или перфорация делают контактное присасывание ненадёжным. Гибридные конструкции стоит рассматривать, когда одна производственная ячейка должна охватывать несколько сложных условий.

Для роботизированной руки для перемещения листового металла правильный захват — это в конечном счёте тот, который контролирует деталь на протяжении всего реального процесса, а не только в момент захвата. Специалисты, проверяющие предельные случаи, динамическое движение, качество поверхности, реакцию на неисправности и интеграцию с линией, примут более безопасное решение, чем те, кто сравнивает только номинальную грузоподъёмность и цену покупки. В автоматизации металлообработки эта разница обычно ощущается каждый день в цехе.
