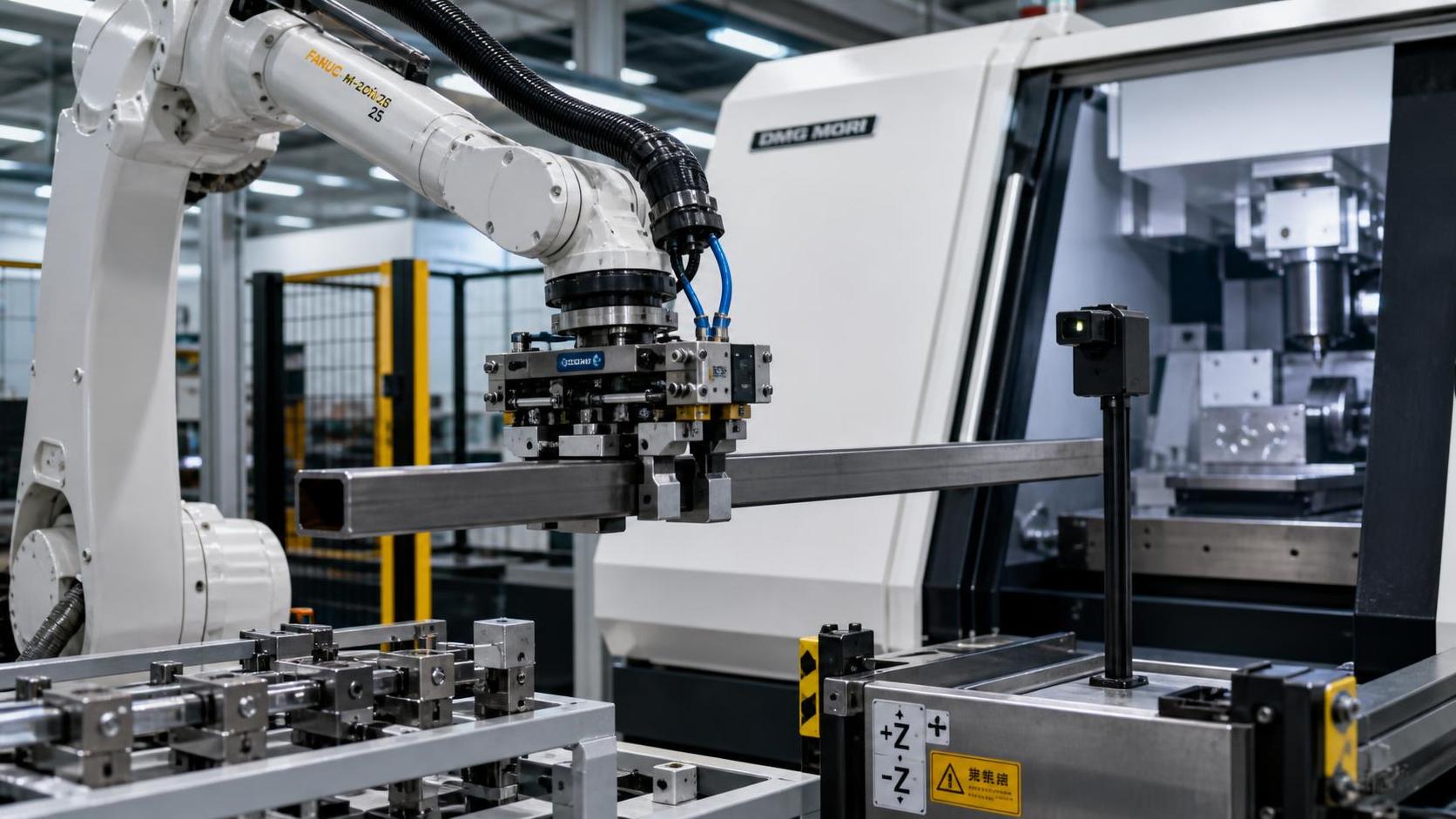

Манипуляционный робот-манипулятор следует приобретать с учетом реальных условий движения, нагрузки и производства, в которых он будет работать, а не исходя из заявленной в коммерческом предложении номинальной грузоподъемности. Для отделов закупок самой дорогостоящей ошибкой часто становится покупка манипулятора, который может поднять деталь в статической демонстрации, но не способен поддерживать требуемое время цикла, ориентацию, запас безопасности или время безотказной работы после учета захватов, приспособлений и перебоев в линии.

Прежде чем сравнивать предлагаемые к продаже роботизированные манипуляторы, определите задачу в эксплуатационных терминах: что поступает в ячейку, как это подается, что робот должен с этим сделать, куда он должен это разместить и что происходит, когда процесс идет не идеально штатно. Робот, подходящий для паллетного перемещения, может оказаться непригодным для обслуживания станков, перемещения сварных сборок или загрузки длинных стальных профилей. Решение о покупке становится значительно понятнее, когда задачу перемещения рассматривают как комплексную систему, а не как спецификацию манипулятора.

Начинайте с детали, а не с номинальных характеристик робота

Грузоподъемность — первое число, которое проверяет большинство покупателей, однако номинальная грузоподъемность является лишь частью расчета. Робот должен переносить заготовку, захват или концевую оснастку, кронштейны, защиту кабелей, датчики, а иногда и устройство смены инструмента. Совокупная масса должна оставаться в пределах допустимой грузоподъемности робота на всем протяжении запланированного движения.

Еще важнее то, что вес не описывает, насколько сложно управлять нагрузкой. Компактная металлическая отливка и длинная сварная балка могут иметь одинаковый вес, но создавать совершенно разные нагрузки на запястье робота. Длинные, смещенные или неравномерные заготовки создают более высокие моменты инерции и большие смещения центра тяжести. Быстрое ускорение, резкие изменения направления и аварийные остановки дополнительно увеличивают эти усилия.

Поэтому отдел закупок должен запрашивать у поставщиков допустимые пределы нагрузки и инерции для предполагаемой конфигурации запястья, а не принимать общее заявление о грузоподъемности. Поставщик робота или интегратор должен быть способен рассмотреть следующую информацию:

• Максимальный и минимальный вес заготовки, включая различия между типами продукции.
• Размеры детали, особенно наиболее длинные и широкие варианты, которые предполагается перемещать.
• Центр тяжести, включая случаи, когда он не расположен по центру или меняется в ходе процесса.
• Массу захвата, устройства смены инструмента, пневматических или электрических соединений и защитных кожухов.
• Требуемую ориентацию при захвате и размещении.
• Целевые показатели ускорения и времени цикла для самой тяжелой заготовки.

Умеренный запас безопасности разумен, однако выбор самого большого доступного робота исключительно ради запаса может увеличить стоимость, требования к производственной площади и снизить эффективность ячейки. Соответствующий запас зависит от стабильности подачи детали, частоты смены продукции и контролируемости геометрии заготовки. Робот большой грузоподъемности может быть оправдан для переменных сварных деталей, тогда как высокоповторяемая задача загрузки из лотка может не нуждаться в такой резервной мощности.

Проверяйте досягаемость по всей траектории, а не в одной точке

Досягаемость робота часто оценивается по чертежу компоновки, на котором показаны позиции захвата и выгрузки. Такой чертеж может вводить в заблуждение. Робот также должен обходить приспособления, двери станков, стеллажи, конвейеры, защитные ограждения и другое оборудование, сохраняя запястье в рабочей ориентации. Деталь может быть технически достижима на границе рабочей зоны робота, но требовать медленной и неудобной траектории с ограниченным движением суставов.

Запросите моделирование ячейки или детальное исследование досягаемости с использованием фактического габаритного контура детали и модели захвата. Оно должно показывать все необходимые положения: захват, подход, подъем, перемещение, загрузку станка, выгрузку, отбраковку, парковку для обслуживания и восстановление после остановленного цикла. Это особенно важно, когда робот обслуживает более одного станка или перемещает детали между сварочной станцией, процессом правки и последующей зоной обработки.

Расположение основания робота также следует рассматривать на раннем этапе. Перемещение постамента на небольшое расстояние может улучшить доступ, сократить перемещение суставов и устранить риски столкновений. И наоборот, неправильно размещенный постамент может вынудить покупателя выбрать манипулятор большего размера, чем необходимо. Состояние пола, монтажные нагрузки, доступ для обслуживания, прокладка кабелей и размещение ограждений должны рассматриваться в рамках той же проверки. Это не детали монтажа, которые следует оставлять до оформления заказа.

Время цикла должно включать задержки, которые реально возникают в производстве

Поставщик может указать максимальную скорость осей робота, но максимальная скорость не равна фактической производственной производительности. Важный вопрос заключается в том, сколько завершенных циклов перемещения ячейка может стабильно выполнять при соблюдении безопасного ускорения, времени стабилизации захвата, подтверждения датчиками, межблокировок станка и точности позиционирования детали.

Разделите цикл на этапы. Включите время на индексацию конвейера, открытие зажима, подход робота, закрытие захвата, подтверждение сигнала наличия детали, отвод робота и прием заготовки принимающей станцией. Если робот должен ждать станок с ЧПУ, сварочный агрегат или контрольную станцию, определите, является ли это ожидание периодическим или встроено в каждый цикл. Робот, достаточно быстрый при изолированной работе, все равно может стать узким местом при плохо спроектированной последовательности передачи.

Существует также компромисс между временем цикла и механическими нагрузками. Попытка достичь кратчайшего теоретического цикла может вызвать вибрацию длинных деталей, снизить стабильность размещения или сократить срок службы захватов и приспособлений. В спецификациях для закупки следует указывать требуемую устойчивую производительность и приемлемые условия процесса, а не требовать нереалистичного времени перемещения.

Повторяемость — не то же самое, что точность размещения

Повторяемость робота описывает, насколько стабильно манипулятор возвращается в запрограммированное положение. Она не гарантирует автоматически точное позиционирование каждой поступающей детали. Если детали поступают на паллете с нестабильным положением, имеют сварочную деформацию или размещаются в гибком стеллаже, робот может идеально повторять собственное движение, но все равно не попадать в заданную точку захвата.

Определите, нужен ли процессу простой повторяемый перенос или фактическая коррекция положения. Для стабильных деталей может быть достаточно фиксированного приспособления. При переменном расположении поступающих деталей ячейке могут потребоваться установочные штифты, податливая оснастка, датчики усилия, камеры, лазерное измерение или сочетание этих средств. Каждый вариант влияет на стоимость, время интеграции, требования к обслуживанию и процедуры восстановления.

Это различие особенно важно в процессах изготовления стальных конструкций. После сварки или правки размеры и ориентация детали могут быть не такими предсказуемыми, как при жестко контролируемой механической обработке. Например, ячейка перемещения, подающая оборудование для обработки балок, должна учитывать поддерживаемую длину балки, возможный прогиб, стратегию базирования и то, как захват предотвращает поворот при переносе. Такое оборудование, как станки для правки двутавровых балок YTJ-60A и YTJ-80A, может работать с непрерывной подачей заготовок и дополнительными подающими рамами, поэтому интерфейс робота должен проектироваться с учетом последовательности подачи и вывода, а не рассматриваться как отдельная задача ручного перемещения.

Оценивайте захват так же тщательно, как манипулятор робота

Многие проекты по перемещению деталей достигают успеха или терпят неудачу на конечном эффекторе. Робот обеспечивает движение; захват должен надежно удерживать реальную заготовку, которая может иметь различия поверхности, масло, окалину, заусенцы, сварочные брызги, резаные кромки или нестабильные размеры. Неправильно выбранный захват создает риск падения детали, повреждения поверхностей, повторных остановок и вмешательства оператора.

Вакуумные захваты могут быть эффективны для чистых плоских листовых материалов, однако их пригодность снижается, когда поверхности пористые, маслянистые, шероховатые или прерываются отверстиями. Магнитные захваты могут быть практичными для ферромагнитных материалов, но требуют определенного подхода к тонкому листу, остаточному магнетизму, штабелированным деталям и подтверждению отпускания. Механические зажимы обеспечивают надежное удержание, но должны соответствовать профилю и не оставлять следов на детали. Для горячих, острых или нестандартных заготовок необходимо отдельно рассматривать материал захвата, тепловое воздействие и его защитную конструкцию.

Спросите, как система подтверждает захват и отпускание детали. Надежная ячейка не должна просто предполагать, что команда захвату выполнена успешно. В зависимости от задачи могут быть уместны обратная связь по давлению, магнитное подтверждение, контроль положения губок, датчики наличия детали или мониторинг нагрузки. Также следует определить ожидаемую реакцию на неудачный захват: повторная попытка, перемещение в безопасное положение, вызов оператора или отбраковка детали.

Для семейств продукции с частой переналадкой оцените метод переналадки до принятия решения по конструкции. Смена инструмента, регулируемые губки, выбор рецепта и физические базирующие элементы должны быть практичны для людей, которые будут эксплуатировать ячейку. Недорогой специальный захват может стать дорогостоящим, если каждый новый размер детали требует доработки и повторного ввода в эксплуатацию.

Безопасность и восстановление должны быть заложены в закупку

Роботизированная ячейка не является завершенной, когда робот способен выполнять свою нормальную траекторию. Ей также требуется безопасная реакция на пропущенный захват, заблокированный конвейер, открытые двери станка, потерю давления воздуха, электрические неисправности, ручную настройку и доступ для обслуживания. Именно эти события становятся причиной как производственных потерь, так и рисков для безопасности в плохо специфицированных системах.

Рассмотрите концепцию ограждения вместе с предлагаемой компоновкой. В зависимости от применения она может включать физические ограждения, двери доступа с блокировкой, сканеры безопасности, световые завесы, остановы с рейтингом безопасности, цепи аварийной остановки и безопасные режимы работы для настройки. Коллаборативный робот не отменяет автоматически необходимость оценки рисков или защитных мер. Грузоподъемность, скорость, форма инструмента, точки защемления, кромки заготовки и соседнее оборудование определяют, уместно ли тесное взаимодействие с человеком.

Для обычного промышленного манипулятора уточните, где оператор может находиться во время восстановления и как робот будет возвращен в известное состояние. Ячейка, для устранения каждой незначительной неисправности которой требуется специалист, может свести на нет экономию труда, обосновывавшую инвестиции. Понятные сообщения о неисправностях, доступные ручные органы управления, безопасные процедуры возврата в исходное положение и документированные последовательности перезапуска являются эксплуатационными требованиями, а не необязательными дополнениями.

Подтвердите ответственность за интеграцию до сравнения коммерческих предложений

Два коммерческих предложения могут казаться сопоставимыми, хотя охватывают совершенно разные объемы работ. Одно может включать только манипулятор робота и контроллер. Другое может включать проектирование захвата, ограждения, датчики, работы по электрическому шкафу, программирование, интеграцию линии, приемочные испытания и обучение операторов. Перед оценкой цены отдел закупок должен установить, что входит в состав поставки.

Практический анализ объема работ должен определить, кто отвечает за каждый интерфейс: механический монтаж, фундаменты, электропитание, сжатый воздух, сетевую связь, программирование ПЛК, межблокировки станка, приспособления для деталей, валидацию безопасности, монтаж и приемку на площадке. Также необходимо уточнить, кто предоставляет чертежи, подтверждение времени цикла, перечни запасных частей и документацию.

Попросите поставщика сформулировать критерии приемки в измеримых показателях. Они могут включать типы обрабатываемых деталей, производительность, критерии успешного захвата, допуски размещения, функции безопасности и согласованные производственные условия. Без согласованной основы для приемки разногласия часто возникают после монтажа, когда от системы ожидают обработки деталей или работы в условиях, которые никогда не были надлежащим образом определены.

Смотрите не только на цену покупки, но и на обслуживаемость и поддержку

Сам робот обычно является долговечным компонентом, однако ячейка содержит изнашиваемые и специфичные для процесса элементы: накладки захвата, пневматические компоненты, кабели, датчики, элементы приспособлений, ролики и защитные кожухи. Их доступность и процесс замены влияют на время безотказной работы более непосредственно, чем небольшая разница в первоначальной цене манипулятора.

Оцените, могут ли предлагаемые контроллер, приводы и компоненты безопасности обслуживаться в регионе покупателя. Рассмотрите рекомендуемые запасные части, сроки поставки критически важных компонентов, доступность поддержки программирования и доступ к сервисной документации. Также полезно уточнить, передается ли программа в редактируемой форме и может ли команда обслуживания покупателя пройти обучение для выполнения определенных корректировок без нарушения функций безопасности.

Для линий, сочетающих автоматизированное перемещение с тяжелым оборудованием для изготовления конструкций, та же дисциплина обслуживания должна распространяться на весь процесс. Ролики для правки, направляющие, опоры материала и захваты робота влияют на поток деталей. Манипулятор не может компенсировать траекторию передачи, которая повреждает поверхности, допускает смещение балки или обеспечивает нестабильные точки захвата.

Превратите проверки в решение о покупке

Перед размещением заказа отдел закупок должен быть способен ответить на краткий набор практических вопросов: Может ли робот переносить деталь и оснастку в наихудшем случае с требуемой скоростью? Может ли он достигать каждого необходимого положения с зазором и пригодной позой суставов? Удерживает ли захват и подтверждает ли наличие заготовки в реальных условиях поверхности и геометрии? Может ли ячейка достичь целевой производительности с учетом всех передач и межблокировок? Определен ли безопасный и практичный процесс восстановления?

Когда эти ответы подтверждены компоновкой, расчетом нагрузки, исследованием движения и четко распределенным объемом интеграционных работ, сравнение предложений по роботам становится содержательным. Тогда манипулятор выполняет производственную задачу, для которой он был приобретен, вместо того чтобы стать дорогостоящим компонентом, вокруг которого необходимо перепроектировать остальную линию.
