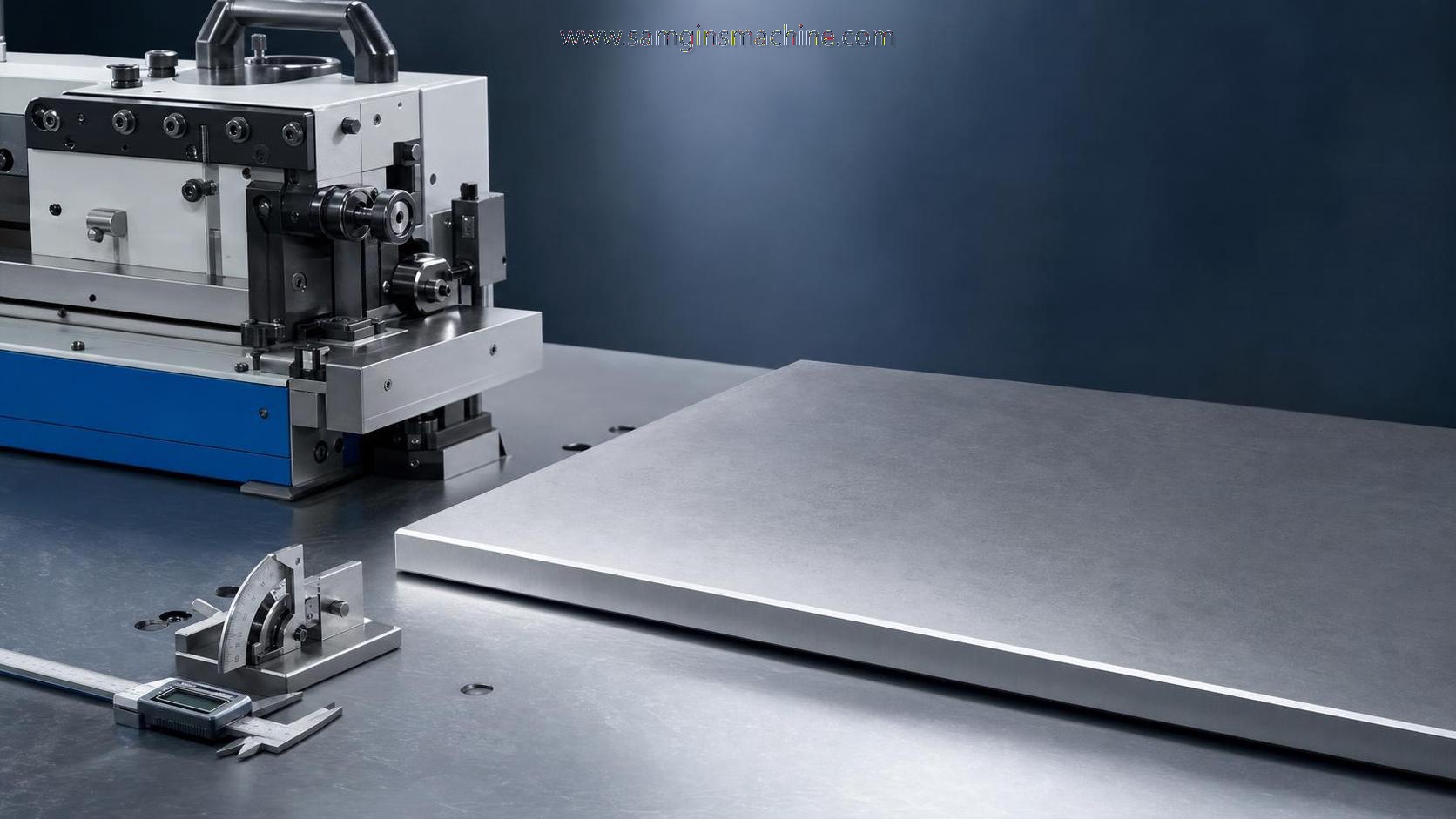

كيفية تقييم جودة الشطف على ماكينات الصفائح المعدنية بعرض 800mm

بالنسبة لمفتشي الجودة ومديري السلامة، فإن تقييم جودة الشطف على ماكينة شطف الصفائح المعدنية بعرض 800mm لا يتعلق بالمظهر فقط.

فهو يؤثر مباشرةً في دقة التجميع، وسلامة الحواف، وأداء المعالجة اللاحقة.

تساعد طريقة التقييم الموثوقة على اكتشاف النتوءات، وانحراف الزوايا، وعدم اتساق السطح، وعدم استقرار الماكينة مبكرًا.

وهذا يقلل من إعادة العمل، ويخفض مخاطر السلامة، ويحافظ على استقرار معايير الإنتاج.

لماذا تُعد جودة الشطف مهمة في ماكينة شطف الصفائح المعدنية بعرض 800mm

تزيل عملية الشطف الحواف الحادة وتُنشئ حافة مائلة مضبوطة.

في ماكينة شطف الصفائح المعدنية بعرض 800mm، يجب أن تظل هذه الحافة المائلة متسقة عبر عرض العمل الكامل.

إذا كان الشطف غير متساوٍ، فستظهر المشكلة لاحقًا.

قد لا تتلاءم الأجزاء جيدًا، وقد يتغير إعداد اللحام، وقد تنخفض تغطية الطلاء، وتزداد احتمالية إصابات المناولة.

في الإنتاج الفعلي، غالبًا ما ترتبط جودة الحواف بحالة الماكينة.

قد يشير الشطف الرديء إلى تآكل الأداة، أو عدم استقرار التغذية، أو الاهتزاز، أو مشكلات تثبيت المادة.

المعايير الأساسية التي يجب فحصها أولًا

يبدأ الفحص العملي ببعض النقاط القابلة للقياس.

• اتساق زاوية الشطف
• تجانس عرض الشطف
• ارتفاع النتوءات ونظافة الحافة
• نعومة السطح على طول الحافة المائلة
• آثار الحرارة أو الخدوش أو التمزق الموضعي
• قابلية التكرار بين الدفعات

توفر هذه الفحوصات صورة أكثر اكتمالًا من التقييم البصري وحده.

والأهم من ذلك أنها تساعد في تتبع العيوب إلى إعدادات الماكينة أو التحكم في العملية.

كيفية التقييم البصري لجودة الشطف

يبقى الفحص البصري أول خطوة فرز لماكينة شطف الصفائح المعدنية بعرض 800mm.

افحص الحافة بالكامل تحت إضاءة ثابتة.

يجب أن يبدو الشطف الجيد مستقيمًا ومتساويًا ومتصلًا.

يجب ألا يكون هناك تغير مفاجئ في العرض، أو حافة مسننة، أو علامات أدوات واضحة.

انتبه جيدًا إلى أقسام البداية والنهاية.

غالبًا ما تكشف هذه المناطق عن عدم استقرار التغذية أو مشكلات تعشيق القاطع.

إذا بدا أحد الجانبين أنظف من الآخر، فتحقق من المحاذاة قبل فحص الأداة.

العيوب البصرية الشائعة

• نتوءات ريشية على طول الحافة
• أنماط تموج ناتجة عن الاهتزاز
• علامات صقل ناتجة عن ضغط مفرط
• تفتت موضعي على الفولاذ المقاوم للصدأ أو المواد الصلبة
• تغير اللون الناتج عن حرارة الاحتكاك

طرق الفحص البُعدي التي تعمل فعليًا

الفحوصات البصرية مفيدة، لكن الفحوصات البُعدية هي التي تحدد القبول.

استخدم مقياس الحافة المائلة، أو القدمة ذات الورنية، أو مسطرة الزوايا، أو جهاز إسقاط المقاطع وفقًا لمتطلبات التفاوتات.

قس عدة نقاط عبر منطقة العمل الكاملة بعرض 800mm.

لا تعتمد على قراءة واحدة في المنتصف.

غالبًا ما تتغير جودة الحافة قرب الطرفين بسبب اختلاف الدعم أو الضغط.

تجعل هذه الطريقة فحص ماكينة شطف الصفائح المعدنية بعرض 800mm أكثر قابلية للتكرار بين الورديات والمشغلين.

عوامل العملية الرئيسية وراء نتائج الشطف السيئة

عندما تنخفض جودة الشطف، لا تكون الماكينة دائمًا السبب الوحيد.

تُعد حالة المادة مهمة بالقدر نفسه.

يمكن للصفائح الملتوية، والقشور المؤكسدة، وعدم اتساق الصلادة أن تغير جميعها جودة الحافة المائلة.

ومع ذلك، تظهر عدة عوامل مرتبطة بالماكينة بصورة أكثر تكرارًا.

1. تقلل القواطع المتآكلة من حدة الحافة وتزيد تكوّن النتوءات.
2. يتسبب معدل التغذية غير الصحيح في اهتزاز القطع أو القطع الزائد الموضعي.
3. يسمح التثبيت الضعيف بحركة الصفيحة أثناء التشغيل.
4. يغير ارتخاء السكة التوجيهية زاوية الشطف على امتداد المسافة.
5. يترك الاهتزاز الناتج عن مشكلات المحامل أو المحرك علامات موجية مرئية.

لهذا السبب، ينبغي أن تتضمن عملية فحص جيدة لماكينة شطف الصفائح المعدنية بعرض 800mm فحوصات للمعدات، وليس فحوصات للأجزاء فقط.

قائمة تحقق بسيطة للقبول للاستخدام اليومي

تحافظ قائمة تحقق قصيرة على اتساق التقييم وتوفر الوقت.

• أكد نوع المادة وسماكتها قبل المعالجة.
• تحقق من زاوية الشطف مقارنة بالرسم أو ورقة العملية.
• قس العرض عند المواضع اليسرى والوسطى واليمنى.
• افحص النتوءات باللمس مع استخدام حماية مناسبة لليدين.
• راجع تشطيب السطح لاكتشاف اهتزاز القطع أو آثار السحب أو آثار الحرارة.
• قارن عينة القطعة الأولى بالقطعة المرجعية المعتمدة.
• سجل الاتجاهات غير الطبيعية قبل إصدار الدفعة.

وهذا مفيد بشكل خاص عندما يتشارك عدة مشغلين ماكينة شطف صفائح معدنية واحدة بعرض 800mm.

كيف تؤثر جودة القطع السابقة على تقييم الشطف

يصبح فحص الشطف أكثر صعوبة عندما تكون حواف القطع الواردة غير مستقرة.

إذا كانت القطعة الخام تحتوي بالفعل على خبث أو تدرج أو تشوه في الحافة، فقد تبدو نتائج الشطف أسوأ مما هي عليه فعليًا.

في كثير من الورش، يبدأ إعداد الحواف المستقر بقطع حراري نظيف.

على سبيل المثال، يمكن لماكينةقطع البلازما CNC من النوع الطاولي المُعدة جيدًا أن تساعد في إنتاج قطع خام أكثر تجانسًا قبل الشطف.

يمكن أن تصل دقة القطع فيها إلى 0.5mm، مع دقة الماكينة عند 0.3mm ودقة تصل إلى 0.2mm/m.

كما يدعم عرض شق القطع من 0.65 إلى 0.75mm إعداد حواف أنظف.

وهذا يعني أن عملية ماكينة شطف الصفائح المعدنية اللاحقة بعرض 800mm تبدأ من حالة حافة أكثر قابلية للتنبؤ.

عندما تتحسن الجودة في المراحل السابقة، يصبح الفحص في المراحل اللاحقة أسرع وأكثر موضوعية.

إشارات السلامة التي يجب ألا تتجاهلها أبدًا

جودة الشطف هي أيضًا مسألة سلامة.

تزيد النتوءات الحادة المتبقية من خطر إصابات اليد أثناء الرفع والفرز والتجميع.

وقد يشير الاهتزاز غير المتوقع أيضًا إلى عدم استقرار ميكانيكي.

إذا بدأت الماكينة فجأة في إصدار ضوضاء أو إنتاج حواف خشنة أو حواف مائلة غير متساوية، فأوقفها وافحصها فورًا.

لا تستمر في تشغيل ماكينة شطف الصفائح المعدنية بعرض 800mm لمجرد إنهاء دفعة.

عمليًا، يمكن لتشغيل واحد غير مستقر أن ينتج دفعة كاملة من العيوب الخفية.

بناء روتين فحص أكثر موثوقية

أفضل طريقة لتقييم جودة الشطف هي الجمع بين المظهر والقياس والتحقق من العملية.

يكتشف هذا النهج العيوب الواضحة والانحراف المبكر معًا.

كما يوفر ملاحظات أوضح لفرق الإنتاج.

توفر شركة Wuxi Samgins International Trade Co.,Ltd مجموعة واسعة من معدات معالجة المعادن للمصنعين حول العالم.

وبفضل خبرتها في القطع CNC واللحام والتفريز ومعالجة الصفائح وإعداد الحواف، تلتزم الشركة بمعايير نظام الجودة ISO9001 ومتطلبات CE الأوروبية.

هذه الخلفية مهمة لأن جودة الشطف نادرًا ما تعتمد على ماكينة واحدة فقط.

إنها تعتمد على سلسلة العملية بأكملها، من القطع إلى التشطيب إلى المناولة النهائية.

إذا كنت ترغب في الحصول على نتائج موثوقة من ماكينة شطف الصفائح المعدنية بعرض 800mm، فوحّد الفحوصات، وسجل البيانات، واستجب مبكرًا للانحرافات.

تلك هي الطريقة الأكثر عملية لتحسين سلامة الحواف واتساق الأجزاء وكفاءة الإنتاج في الوقت نفسه.
