¿Por qué la conformidad CE cambia la forma de inspeccionar una máquina curvadora de tubos?

Para los responsables de control de calidad y seguridad, una máquina curvadora de tubos con marcado CE no es simplemente una máquina autorizada para su venta en Europa. Es una máquina que debería haber sido diseñada, evaluada y documentada conforme a los requisitos esenciales de seguridad. Esto cambia lo que debe comprobarse en el taller. Ya no se revisan únicamente la calidad de producción, la precisión de curvado o la velocidad de ciclo. También se comprueba si las protecciones, los controles, el sistema eléctrico, la información de advertencia y los límites operativos de la máquina se corresponden con el estado de conformidad declarado.

En la práctica, la conformidad CE transforma las inspecciones de una simple comprobación del estado a una verificación estructurada de la seguridad. Si se ha retirado una protección, se ha anulado un enclavamiento o se han modificado ajustes de control fuera de la intención del diseño original, la máquina puede seguir funcionando, pero su situación de conformidad puede haberse debilitado. Por ello, la CE afecta tan directamente a las comprobaciones rutinarias de seguridad.

¿Qué debe verificarse primero en una máquina curvadora de tubos con marcado CE?

Comience por los elementos básicos que demuestran que la máquina se comercializó como una unidad conforme, y no simplemente etiquetada como tal. El propio marcado CE es solo una parte del conjunto.

• La placa de características de la máquina y el marcado CE deben estar presentes y ser legibles.
• El fabricante o el operador económico responsable debe estar claramente identificado.
• El manual de instrucciones debe incluir información sobre el uso seguro, los riesgos residuales y las pautas de mantenimiento.
• La Declaración de Conformidad debe coincidir con la identidad de la máquina y hacer referencia a las directivas o reglamentos aplicables pertinentes para la máquina.

Si estos documentos faltan o son incoherentes, no proceda directamente a autorizar la producción. Esta carencia suele significar que la inspección debe profundizar más, especialmente en las protecciones, las paradas de emergencia y la fiabilidad del control.

¿El marcado CE garantiza que la máquina sea segura en el uso diario?

No. Indica que la máquina estaba destinada a cumplir los requisitos pertinentes cuando se suministró, pero el uso diario introduce un conjunto diferente de riesgos. Las protecciones se abren para la preparación, se cambian las herramientas, los sensores se desalinean y los equipos de mantenimiento a veces crean atajos para mantener la producción en marcha.

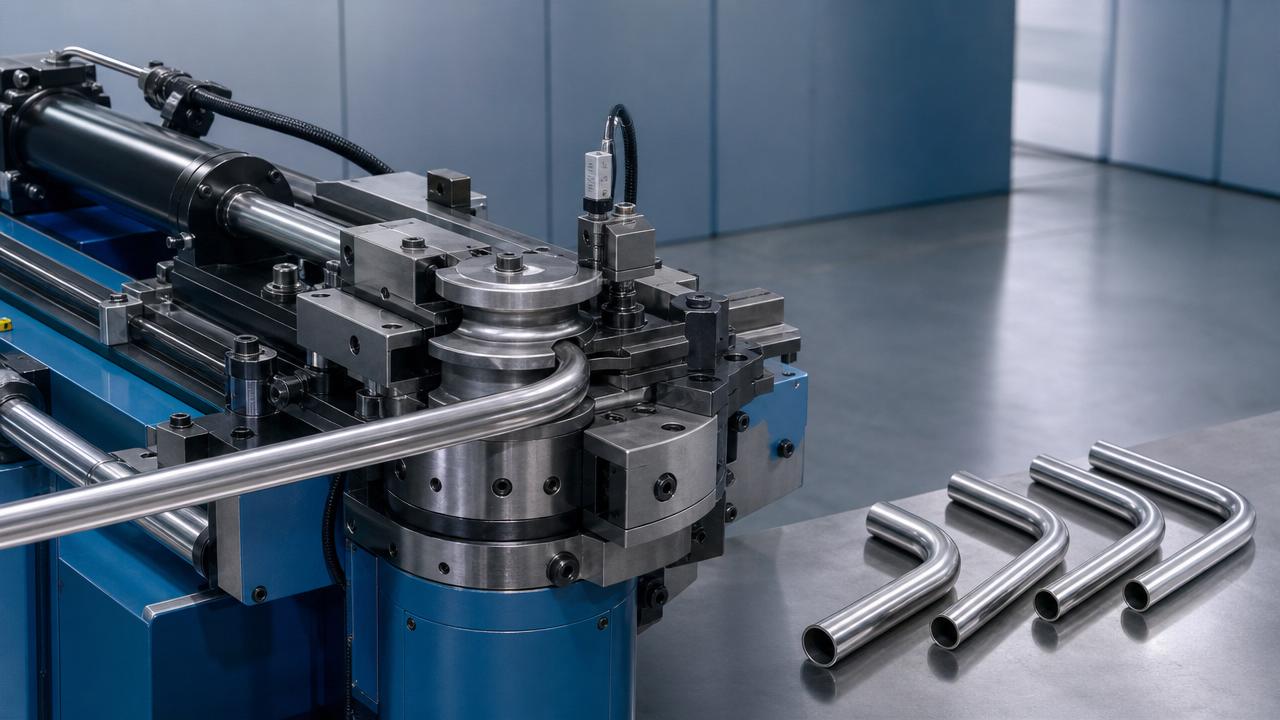

En una curvadora de tubos, los puntos de peligro habituales son previsibles: zonas de atrapamiento en la matriz de sujeción y la matriz de presión, peligros de rotación alrededor del brazo de curvado, movimientos inesperados durante la preparación y energía acumulada en sistemas hidráulicos o neumáticos. La conformidad CE debería haber abordado estos peligros en el diseño, pero su inspección aún debe confirmar que la protección sigue siendo eficaz en las condiciones reales de funcionamiento.

¿Qué dispositivos de seguridad merecen mayor atención durante las comprobaciones rutinarias?

En la mayoría de los equipos de curvado de tubos, algunos elementos merecen más atención que otros porque sus fallos generan una exposición inmediata.

El objetivo no es marcar todos los elementos con la misma importancia. Concéntrese en los controles que impiden el acceso a las piezas móviles o detienen el movimiento peligroso.

¿Cómo afecta la conformidad CE a las comprobaciones de seguridad eléctrica?

Eleva el estándar de «el armario parece ordenado» a «el sistema eléctrico se comporta de forma segura en condiciones de fallo y reinicio». Una inspección orientada a la CE debe examinar la integridad de la envolvente, la continuidad de la puesta a tierra, la protección de cables, la separación entre el cableado de potencia y de control cuando sea pertinente, y el estado de los terminales, relés y componentes de seguridad.

Igualmente importante es verificar el comportamiento de la máquina después de una pérdida de alimentación. Una máquina curvadora de tubos no debe reanudar automáticamente movimientos peligrosos cuando vuelve la alimentación, salvo que el diseño y la lógica de control requieran de forma segura ese comportamiento, lo cual es inusual en maquinaria accesible para el operario. El reinicio inesperado es uno de los hallazgos de inspección más graves, porque convierte una interrupción normal en un evento de exposición.

¿Qué documentos son realmente importantes durante una auditoría de seguridad?

Los auditores y revisores internos normalmente quieren más que el manual. Para una máquina que se declara conforme con la CE, estos son los documentos que le ayudan a determinar si las comprobaciones de seguridad se basan en la intención del diseño original:

1. Declaración de Conformidad
2. Instrucciones de funcionamiento con información sobre preparación, mantenimiento y riesgos residuales
3. Diagramas eléctricos y descripciones de control, cuando estén disponibles
4. Registros de mantenimiento que muestren cambios en protecciones, sensores, válvulas o ajustes de software
5. Registros de inspección de paradas de emergencia, enclavamientos y dispositivos de protección

Aquí es donde muchas plantas tienen problemas. La máquina puede haber llegado con la documentación correcta, pero nadie realiza el seguimiento de las modificaciones posteriores. Desde el punto de vista de la conformidad y la responsabilidad, los cambios no documentados pueden importar más que el estado original de entrega.

Si adaptamos herramientas o automatización, ¿debemos reevaluar la seguridad?

Normalmente, sí. Cualquier modificación que cambie el acceso a zonas peligrosas, la lógica de control, la manipulación de piezas o los modos de funcionamiento merece una nueva revisión de seguridad. Esto no significa automáticamente que toda la máquina pierda la conformidad, pero sí que su lista de verificación de inspección original puede dejar de ser suficiente.

Los ejemplos típicos incluyen añadir cargadores, cambiar las configuraciones de sujeción, aumentar el rango de tamaños de tubo o integrar la curvadora en una línea más grande. Incluso un cambio de interfaz aparentemente simple puede alterar las funciones de parada o la exposición del operario. La pregunta correcta no es «¿Solo hicimos un cambio pequeño?», sino «¿El cambio creó un peligro nuevo o debilitó una medida de protección existente?»

¿Cuáles son los errores de inspección más comunes en las curvadoras de tubos con marcado CE?

Uno es asumir que la documentación equivale a seguridad actual. Otro es comprobar únicamente si la máquina funciona, y no si falla de manera segura. Un tercero es ignorar el modo de preparación. Muchas exposiciones graves ocurren durante el cambio de herramientas, las pruebas de muestra o el ajuste manual, en lugar de durante el ciclo automático normal.

También existe un punto ciego relacionado con la calidad: los equipos a menudo separan demasiado la inspección dimensional de la inspección de seguridad. En los equipos de curvado, la inestabilidad del proceso puede ser un indicio de seguridad. Alimentaciones incorrectas repetidas, tubos deslizantes, fuerza de sujeción irregular o movimientos de retorno anormales pueden indicar desgaste mecánico o fallos de control que afectan tanto a la calidad de las piezas como al riesgo para el operario.

¿Con qué frecuencia deben realizarse las comprobaciones de seguridad?

Las normas CE no convierten la inspección rutinaria en un único intervalo fijo que sirva para todas las máquinas. La frecuencia práctica depende de la intensidad de uso, el acceso del operario, la frecuencia de cambio, el historial de mantenimiento y la gravedad del posible daño si falla una función de seguridad.

Un enfoque viable es dividir las comprobaciones en niveles:

• Comprobaciones visuales previas al turno realizadas por los operarios para revisar protecciones, acceso a la parada de emergencia, fugas y daños evidentes.
• Pruebas funcionales programadas realizadas por personal de mantenimiento o seguridad para los enclavamientos, circuitos de parada y comportamiento de reinicio.
• Reevaluación basada en eventos después de reparaciones, colisiones, cambios de control o modificaciones de herramientas.

Este enfoque por niveles suele ser más sólido que depender de una única lista de verificación mensual que no detecta lo que ocurre entre inspecciones.

¿El enfoque CE se aplica solo a la máquina curvadora o también a los equipos cercanos?

Se aplica a toda la zona de interacción. El curvado de tubos rara vez funciona de forma aislada. El material puede cortarse, refrentarse, biselarse, transferirse y después curvarse. Si los equipos situados antes o después modifican la postura de manipulación, el estado de los bordes o el acceso del operario, sus comprobaciones de seguridad deben reflejarlo.

Por ejemplo, cuando los talleres preparan extremos de tubos o tuberías antes de la fabricación, pueden utilizar equipos como sistemas deMáquina de corte y biselado de tuberías en trabajos de recipientes a presión, calderas, construcción naval o maquinaria pesada. Las máquinas con sujeción automática, avance y retorno automáticos, ajuste del ángulo de bisel de 0° a 90° y detalles orientados a la seguridad, como una barra conductora de contacto deslizante, reducen cierta exposición a la manipulación manual, pero también crean puntos de transferencia que necesitan control. Si una pieza llega con bordes sin rebabas, preparados con precisión y dimensiones estables, la manipulación suele ser más predecible en la etapa de curvado. Esto supone una ventaja de producción, pero también afecta al riesgo durante la carga y el posicionamiento.

¿Qué debe hacer un responsable de control de calidad o seguridad cuando se detecta una no conformidad?

Trátela según el peligro, no según la conveniencia. Si el problema afecta a una función de protección, restrinja el uso hasta que se corrija y se vuelva a probar la condición. Los ejemplos incluyen enclavamientos defectuosos, protecciones ausentes, mal funcionamiento de la parada de emergencia, deriva incontrolada o un comportamiento de reinicio que no es seguro.

Si el hallazgo es menos inmediato, como etiquetas desgastadas o registros de mantenimiento incompletos, documéntelo, asigne responsabilidades y ciérrelo con evidencias. El error que debe evitarse es aceptar una promesa verbal de que el problema fue solucionado. Para las comprobaciones de seguridad relacionadas con la CE, el cierre debe incluir una verificación funcional, no solo una nota en la orden de trabajo.

¿Cuál es la mejor regla práctica para inspeccionar una máquina curvadora de tubos con estado CE?

Inspeccione la máquina tal como se utiliza realmente y compare después esa realidad con lo que se suponía que debía ser la máquina conforme. Esto significa comprobar la documentación, sí, pero también observar la preparación, la intervención manual, el comportamiento de reinicio y cualquier modificación realizada después de la instalación.

Si una medida de protección existe solo en el papel, no debe figurar en la columna de aprobado. Para los equipos de control de calidad y seguridad, esta única regla suele detectar más riesgos reales que una larga lista de verificación completada de memoria.
