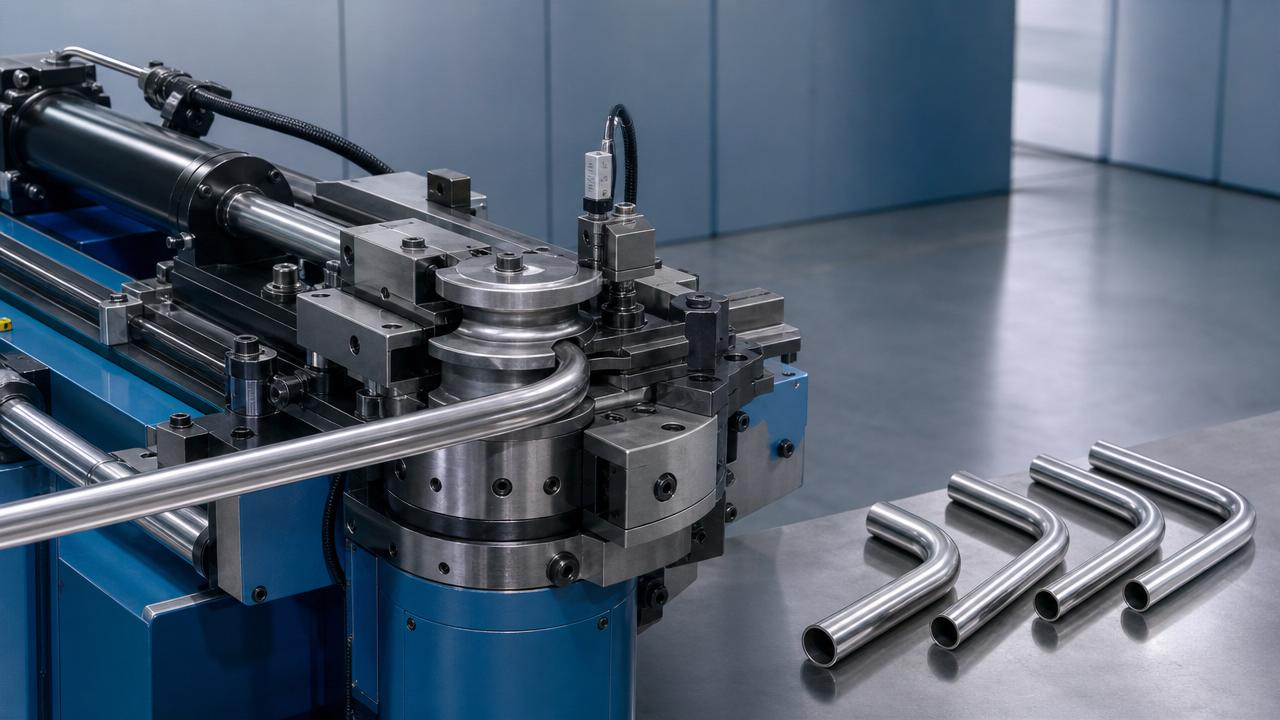

Почему соответствие требованиям CE меняет порядок проверки трубогибочного станка?

Для менеджеров по контролю качества и безопасности трубогибочный станок с маркировкой CE — это не просто машина, допущенная к продаже в Европе. Это машина, которая должна быть спроектирована, оценена и документально оформлена в соответствии с основными требованиями безопасности. Это меняет то, что необходимо проверять в производственном цехе. Теперь вы оцениваете не только качество выпускаемой продукции, точность гибки или скорость цикла. Вы также проверяете, соответствуют ли защитные устройства, органы управления, электрическая система, предупреждающая информация и эксплуатационные ограничения заявленному статусу соответствия.

На практике соответствие требованиям CE переводит проверки от простой оценки состояния к структурированной проверке безопасности. Если защитное ограждение снято, блокировка отключена или настройки управления изменены вопреки первоначальному проектному назначению, машина может продолжать работать, но ее статус соответствия уже может быть ослаблен. Именно поэтому CE так непосредственно влияет на регулярные проверки безопасности.

Что следует проверить в первую очередь на трубогибочном станке с маркировкой CE?

Начните с базовых элементов, подтверждающих, что машина была выведена на рынок как соответствующее требованиям изделие, а не просто снабжена маркировкой. Сам знак CE — лишь часть общей картины.

• Заводская табличка машины и знак CE должны присутствовать и быть разборчивыми.
• Производитель или ответственный экономический оператор должен быть четко указан.
• Руководство по эксплуатации должно содержать информацию о безопасном использовании, остаточных рисках и техническом обслуживании.
• Декларация соответствия должна соответствовать идентификационным данным машины и ссылаться на применимые директивы или регламенты, относящиеся к машине.

Если эти документы отсутствуют или противоречат друг другу, не переходите сразу к допуску в производство. Такой пробел обычно означает, что проверка должна быть более тщательной, особенно в отношении ограждений, аварийных остановов и надежности системы управления.

Гарантирует ли маркировка CE безопасность машины при ежедневной эксплуатации?

Нет. Она указывает, что при поставке машина была предназначена для соответствия применимым требованиям, однако ежедневная эксплуатация создает иной набор рисков. Ограждения открывают для наладки, оснастку заменяют, датчики смещаются, а обслуживающий персонал иногда создает обходные решения, чтобы не останавливать производство.

Для трубогиба типичные опасные зоны предсказуемы: зоны защемления у зажимной и прижимной матриц, опасность вращения вокруг гибочного рычага, неожиданное движение при наладке и накопленная энергия в гидравлических или пневматических системах. Соответствие CE должно предусматривать устранение этих опасностей на этапе проектирования, но ваша проверка все равно должна подтвердить, что защита остается эффективной в реальных условиях эксплуатации.

Каким устройствам безопасности следует уделять наибольшее внимание при регулярных проверках?

На большинстве трубогибочного оборудования несколько элементов требуют большего внимания, чем остальные, поскольку их отказ создает немедленную опасность.

Суть не в том, чтобы отмечать все пункты с одинаковой значимостью. Сосредоточьтесь на органах управления, которые предотвращают доступ к движущимся частям или останавливают опасное движение.

Как соответствие требованиям CE влияет на проверки электробезопасности?

Оно повышает стандарт с «шкаф выглядит аккуратно» до «электрическая система ведет себя безопасно при неисправностях и условиях повторного запуска». Проверка, ориентированная на CE, должна охватывать целостность корпуса, непрерывность заземления, защиту кабелей, разделение силовой цепи и цепей управления, где это применимо, а также состояние клемм, реле и компонентов безопасности.

Не менее важно проверить поведение машины после отключения питания. Трубогибочный станок не должен автоматически возобновлять опасное движение при восстановлении питания, если только такая функция не требуется безопасной конструкцией и логикой управления, что редко встречается в оборудовании с доступом оператора. Неожиданный перезапуск является одним из наиболее серьезных результатов проверки, поскольку он превращает обычное прерывание работы в опасную ситуацию.

Какие документы действительно важны во время аудита безопасности?

Аудиторам и внутренним проверяющим обычно требуется нечто большее, чем руководство. Для машины, заявленной как соответствующая CE, следующие документы помогают определить, основываются ли проверки безопасности на первоначальном проектном назначении:

1. Декларация соответствия
2. Инструкция по эксплуатации с информацией о наладке, техническом обслуживании и остаточных рисках
3. Электрические схемы и описания системы управления при их наличии
4. Записи о техническом обслуживании, отражающие изменения ограждений, датчиков, клапанов или настроек программного обеспечения
5. Журналы проверок аварийных остановов, блокировок и защитных устройств

Именно здесь многие предприятия сталкиваются с проблемами. Машина могла быть поставлена с надлежащей документацией, но никто не отслеживает последующие модификации. С точки зрения соответствия требованиям и ответственности недокументированные изменения могут иметь большее значение, чем первоначальный статус поставки.

Нужно ли повторно оценивать безопасность при модернизации оснастки или автоматизации?

Как правило, да. Любая модификация, изменяющая доступ к опасным зонам, логику управления, обращение с заготовками или режимы работы, требует нового анализа безопасности. Это не означает автоматически, что вся машина теряет соответствие требованиям, но означает, что первоначального контрольного списка может уже быть недостаточно.

Типичные примеры включают добавление загрузчиков, изменение конфигурации зажимов, увеличение диапазона размеров труб или интеграцию трубогиба в более крупную линию. Даже, казалось бы, простое изменение интерфейса может повлиять на функции остановки или воздействие опасностей на оператора. Правильный вопрос заключается не в том, «внесли ли мы лишь небольшое изменение?», а в том, «создало ли изменение новую опасность или ослабило существующую защитную меру?»

Какие ошибки наиболее распространены при проверке трубогибов с маркировкой CE?

Одна из них — считать, что документация равна текущей безопасности. Другая — проверять только то, работает ли машина, а не то, безопасно ли она реагирует на отказ. Третья — игнорировать режим наладки. Многие серьезные опасные ситуации возникают при смене инструмента, пробных запусках или ручной регулировке, а не во время обычного автоматического цикла.

Существует также пробел со стороны качества: команды часто слишком резко разделяют контроль размеров и проверку безопасности. На гибочном оборудовании нестабильность процесса может быть признаком опасности. Повторяющиеся неправильные подачи, проскальзывание труб, нестабильное усилие зажима или ненормальное возвратное движение могут указывать на механический износ или неисправности управления, влияющие как на качество деталей, так и на риск для оператора.

Как часто следует проводить проверки безопасности?

Правила CE не устанавливают для регулярных проверок единый фиксированный интервал, подходящий для каждой машины. Практическая периодичность зависит от интенсивности использования, доступа оператора, частоты переналадки, истории технического обслуживания и тяжести возможного вреда при отказе функции безопасности.

Практичный подход заключается в разделении проверок на несколько уровней:

• Предсменные визуальные проверки операторами ограждений, доступа к аварийной остановке, утечек и очевидных повреждений.
• Плановые функциональные испытания блокировок, цепей останова и поведения при перезапуске, проводимые персоналом по техническому обслуживанию или безопасности.
• Повторная оценка по событию после ремонта, аварийных столкновений, изменений управления или модификаций оснастки.

Такой многоуровневый подход обычно эффективнее, чем использование одного ежемесячного контрольного списка, который не учитывает происходящее между проверками.

Применяется ли подход CE только к гибочному станку или также к расположенному рядом оборудованию?

Он применяется ко всей зоне взаимодействия. Гибка труб редко выполняется изолированно. Материал может резаться, торцеваться, обрабатываться под фаску, перемещаться, а затем сгибаться. Если оборудование до или после гибочного станка изменяет положение при обработке, состояние кромки или доступ оператора, ваши проверки безопасности должны это учитывать.

Например, при подготовке концов труб перед изготовлением конструкции предприятия могут использовать такое оборудование, как системы Станок для резки труб и снятия фаски, при производстве сосудов под давлением, котлов, судостроении или тяжелом машиностроении. Машины с автоматическим зажимом, автоматической подачей и возвратом, регулировкой угла фаски от 0° до 90° и ориентированными на безопасность деталями, такими как контактная токопроводящая шина скользящего типа, снижают некоторые риски при ручном перемещении, но также создают точки передачи, требующие контроля. Если заготовка поступает без заусенцев, с точно подготовленными кромками и стабильными размерами, обращение с ней на этапе гибки обычно становится более предсказуемым. Это преимущество для производства, но оно также влияет на риски при загрузке и позиционировании.

Что должен сделать менеджер по контролю качества или безопасности при обнаружении несоответствия?

Рассматривайте его с учетом опасности, а не удобства. Если проблема затрагивает защитную функцию, ограничьте использование до устранения неисправности и повторного испытания. Примеры включают отказавшие блокировки, отсутствующие ограждения, неисправность аварийной остановки, неконтролируемое смещение или небезопасное поведение при перезапуске.

Если выявленное нарушение менее критично, например изношенные этикетки или неполные записи о техническом обслуживании, документируйте его, назначьте ответственного и закройте вопрос с доказательствами. Следует избегать ошибки, заключающейся в принятии устного обещания, что проблема устранена. Для проверок безопасности, связанных с CE, закрытие должно включать функциональную проверку, а не только отметку в рабочем задании.

Какое практическое правило лучше всего применять при проверке трубогибочного станка со статусом CE?

Проверяйте машину в том виде, в каком она фактически используется, а затем сопоставляйте эту реальность с тем, какой должна была быть соответствующая требованиям машина. Это означает проверку документации, но также наблюдение за наладкой, ручным вмешательством, поведением при перезапуске и любыми изменениями, внесенными после установки.

Если защитная мера существует только на бумаге, ей не место в графе «соответствует». Для команд контроля качества и безопасности это единственное правило обычно выявляет больше реальных рисков, чем длинный контрольный список, заполненный по памяти.
