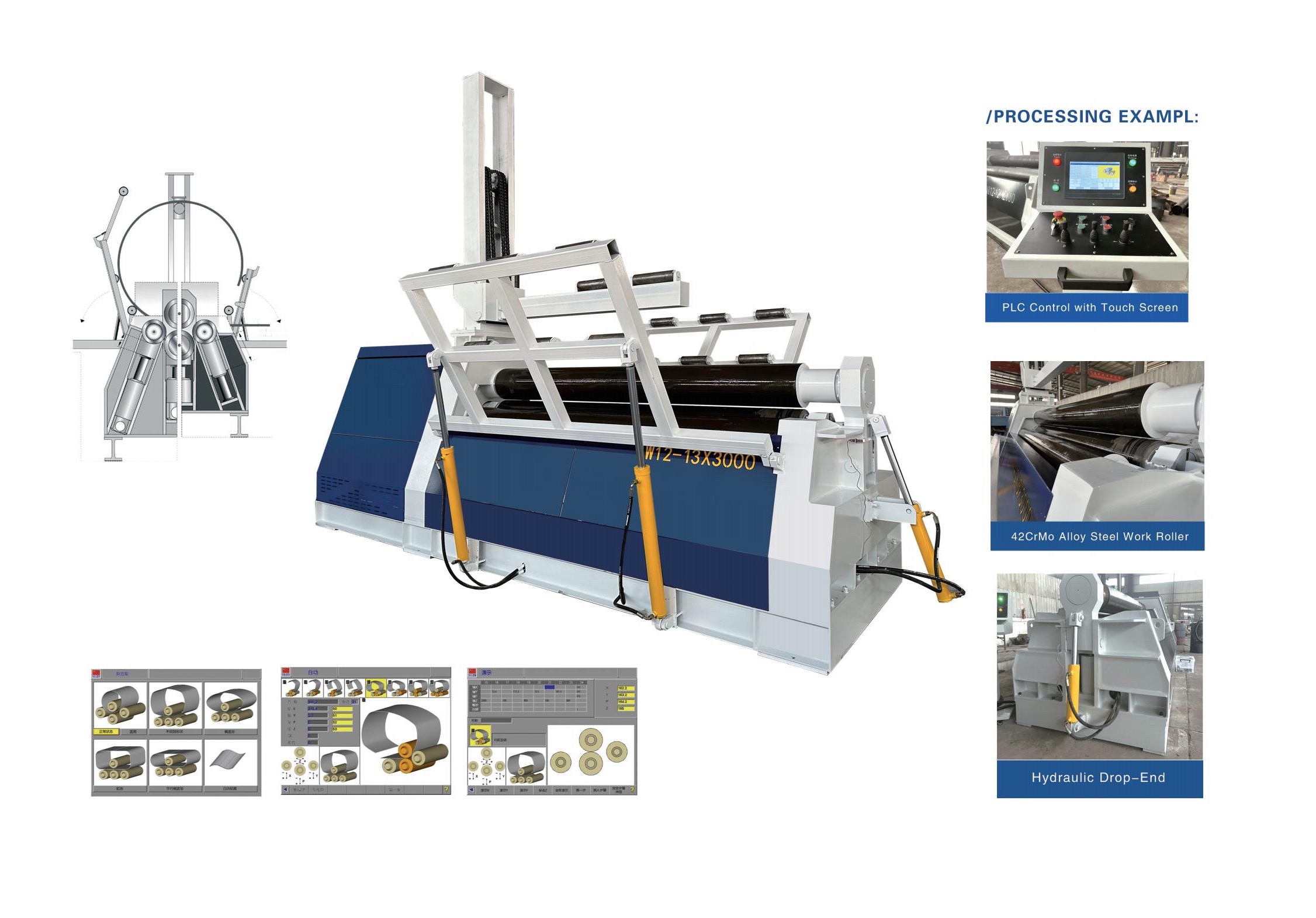

¿Cómo reducir la desalineación y el deslizamiento en una curvadora de 4 rodillos?

La desalineación y el deslizamiento pueden afectar rápidamente la precisión, la calidad de la superficie y la eficiencia de producción en una curvadora de 4 rodillos.

Una vez que la placa se desplaza, cambia el radio de curvatura, se ve afectada la rectitud de los bordes y aumenta la probabilidad de retrabajo.

En la producción diaria, estos problemas suelen deberse a detalles de configuración más que a una falla importante de la máquina.

Esto significa que mejores resultados suelen provenir de comprobaciones rigurosas, ajustes correctos de los rodillos y métodos de alimentación estables.

Esta guía explica formas prácticas de mejorar la consistencia en una curvadora de 4 rodillos y reducir los errores de conformado evitables.

Por qué se producen la desalineación y el deslizamiento

Una curvadora de 4 rodillos depende de una presión equilibrada, una entrada correcta de la placa y una fricción constante entre los rodillos y el material.

Si cambia uno de estos factores, la placa puede desviarse hacia un lado o moverse de forma irregular durante el curvado.

Las causas comunes incluyen rodillos desgastados, contaminación por aceite, soporte lateral deficiente, espesor irregular del material y presión de pinzado incorrecta.

Un precurvado inadecuado también puede crear una mala posición inicial, dificultando el control de las pasadas posteriores.

Cuando los operadores reconocen estas causas raíz a tiempo, la curvadora de 4 rodillos resulta mucho más fácil de estabilizar.

Señales tempranas de advertencia que se deben vigilar

• La placa entra a escuadra, pero sale con un borde adelantado.
• El radio de curvado difiere de un lado al otro.
• Aparecen marcas en la superficie donde la placa se desliza contra el rodillo.
• Se necesitan pasadas repetidas para lograr el mismo resultado de conformado.
• La máquina muestra movimientos inestables con el mismo programa.

Empiece por la placa antes de ajustar la máquina

Muchos operadores ajustan primero la máquina, pero el estado de la placa suele requerir atención antes de cualquier cambio de configuración.

Un borde doblado, acumulación de cascarilla, una película espesa de aceite o variaciones de espesor pueden alterar la alimentación en una curvadora de 4 rodillos.

Incluso una pequeña rebaba puede influir en el equilibrio de contacto, especialmente en materiales más delgados y placas estrechas.

Lista de verificación para la preparación de placas

1. Confirme la uniformidad del espesor en todo el ancho y la longitud de la placa.
2. Elimine el exceso de aceite, óxido, polvo y cascarilla de las zonas de contacto.
3. Desbarbe el borde de entrada si hay irregularidades afiladas visibles.
4. Compruebe la planitud antes de cargarla, especialmente después del corte o el transporte.
5. Haga coincidir el ancho y el espesor de la placa con la tabla de capacidad de la máquina.

Estas sencillas comprobaciones mejoran el agarre y ayudan a que la curvadora de 4 rodillos inicie cada pasada en una condición estable.

Ajuste correctamente los rodillos para una alimentación estable

El ajuste de los rodillos es el factor principal para reducir el deslizamiento en una curvadora de 4 rodillos.

Los rodillos superior e inferior deben proporcionar suficiente fuerza de pinzado para mover la placa sin dañar la superficie.

Los rodillos laterales deben guiar la curva gradualmente, en lugar de forzar un lado de forma demasiado agresiva.

Puntos clave de ajuste

• Ajuste la presión de pinzado según el grado y el espesor del material.
• Verifique que ambos rodillos laterales se muevan simétricamente cuando el trabajo lo requiera.
• Evite grandes saltos de los rodillos laterales entre pasadas.
• Utilice ajustes incrementales más pequeños para chapas finas o pulidas.
• Confirme el paralelismo de los rodillos durante las inspecciones de mantenimiento.

Si la presión del rodillo inferior es demasiado baja, la placa pierde tracción y se desliza en lugar de avanzar suavemente.

Si la presión es demasiado alta, es más probable que aparezcan marcas en los bordes y deformaciones locales.

Mejore la alineación durante la carga y el precurvado

La desalineación suele comenzar durante la carga, no durante el curvado completo.

Si la placa entra con un ligero ángulo, la curvadora de 4 rodillos puede mantener ese error en cada pasada.

Un precurvado cuidadoso crea una referencia inicial más fiable para el resto del ciclo de curvado.

Mejores prácticas para la alineación de entrada

1. Utilice marcas de referencia claras en los bordes antes de alimentar la placa.
2. Soporte las chapas largas o pesadas para evitar que se comben en la entrada.
3. Alimente la placa lentamente durante el primer contacto.
4. Deténgase inmediatamente si un lado avanza antes que el otro.
5. Vuelva a comprobar la escuadra después de precurvar el primer extremo.

Este paso es aún más importante al trabajar con acero inoxidable, chapa recubierta o material fino con baja fricción superficial.

En aplicaciones relacionadas de chapa fina, algunos talleres también utilizanprensas plegadoras CNC electrohidráulicas sincronizadas para un conformado controlado antes de las operaciones de curvado.

Controle la velocidad, el soporte y el ritmo del operador

Una curvadora de 4 rodillos ofrece mejores resultados cuando la velocidad de alimentación se mantiene predecible.

Una aceleración repentina puede reducir el contacto estable, especialmente en placas largas o piezas con distribución de peso irregular.

El soporte externo es igualmente importante cuando la placa se extiende mucho más allá del bastidor de la máquina.

Hábitos operativos que reducen el deslizamiento

• Utilice una velocidad de curvado moderada durante las primeras y últimas pasadas.
• Mantenga los soportes de entrada y salida al nivel de la bancada de la máquina.
• Coordine cuidadosamente los dispositivos de elevación para placas pesadas.
• Evite cambios bruscos de dirección sin comprobar la posición de la placa.
• Documente los ajustes comprobados para trabajos repetitivos.

La consistencia importa. Cuando se realiza el mismo trabajo con el mismo ritmo, una curvadora de 4 rodillos suele proporcionar una geometría más repetible.

No ignore el mantenimiento ni el estado de la máquina

Un deslizamiento persistente puede indicar desgaste de la máquina en lugar de un error de configuración.

Una curvadora de 4 rodillos necesita inspecciones periódicas para mantener la tracción, la precisión de alineación y la estabilidad hidráulica.

Las superficies de rodillos desgastadas, las guías flojas, la desviación de sensores o el desequilibrio hidráulico pueden afectar los resultados de conformado.

Áreas de mantenimiento prioritarias

Para los talleres que utilizan varios sistemas de conformado, los equipos fabricados con soldadura de acero integral y mecanismos de compensación fiables pueden contribuir a una mejor precisión a largo plazo en los flujos de trabajo de plegado.

Adapte el proceso al material

Los diferentes materiales se comportan de manera distinta en una curvadora de 4 rodillos.

El acero al carbono, el acero inoxidable, el aluminio y la chapa recubierta responden a la presión y la fricción de formas diferentes.

Intentar utilizar una configuración estándar para todos los materiales suele provocar una alimentación inestable o un control impreciso del radio.

Ajustes típicos según el material

• El acero inoxidable puede requerir un control cuidadoso de la presión para evitar marcas.
• El aluminio suele requerir superficies de contacto más limpias y una acción más suave de los rodillos.
• Las placas de alta resistencia pueden requerir pasadas más lentas y una supervisión más estricta.
• La chapa fina se beneficia de incrementos de ajuste menores y un mejor soporte.

Aquí es donde los parámetros de trabajo guardados resultan útiles. Reducen el tiempo de configuración y mejoran la repetibilidad en el siguiente pedido.

Una sencilla secuencia de solución de problemas que funciona

Cuando una curvadora de 4 rodillos presenta desalineación o deslizamiento, los ajustes aleatorios suelen desperdiciar tiempo.

Una breve secuencia de solución de problemas ofrece resultados más claros y evita correcciones excesivas.

1. Compruebe el estado de la placa y la uniformidad de su espesor.
2. Limpie las superficies de contacto de los rodillos.
3. Verifique la alineación de entrada y la altura de los soportes.
4. Ajuste la fuerza de pinzado en pequeños incrementos.
5. Revise la simetría de los rodillos laterales y la secuencia de pasadas.
6. Inspeccione el desgaste de la máquina si el problema persiste.

Este orden ayuda a aislar la causa real y mantiene la curvadora de 4 rodillos más cerca de condiciones de producción estables.

Para los fabricantes que gestionan procesos más amplios de chapa metálica, Wuxi Samgins International Trade Co.,Ltd suministra equipos de laminado, plegado, corte, soldadura y CNC fabricados conforme a las normas de producción ISO9001 y orientadas a CE.

Reducir la desalineación y el deslizamiento rara vez depende de un único ajuste.

Se logra mediante una mejor preparación de la placa, una carga controlada, una presión correcta de los rodillos, un soporte estable y mantenimiento rutinario.

Cuando estos detalles se gestionan correctamente, una curvadora de 4 rodillos puede ofrecer superficies más limpias, radios más precisos y una producción más fiable.

Utilice esta lista de verificación en el trabajo diario, registre los ajustes exitosos y perfeccione el proceso trabajo por trabajo para mantener un rendimiento de curvado constante.
