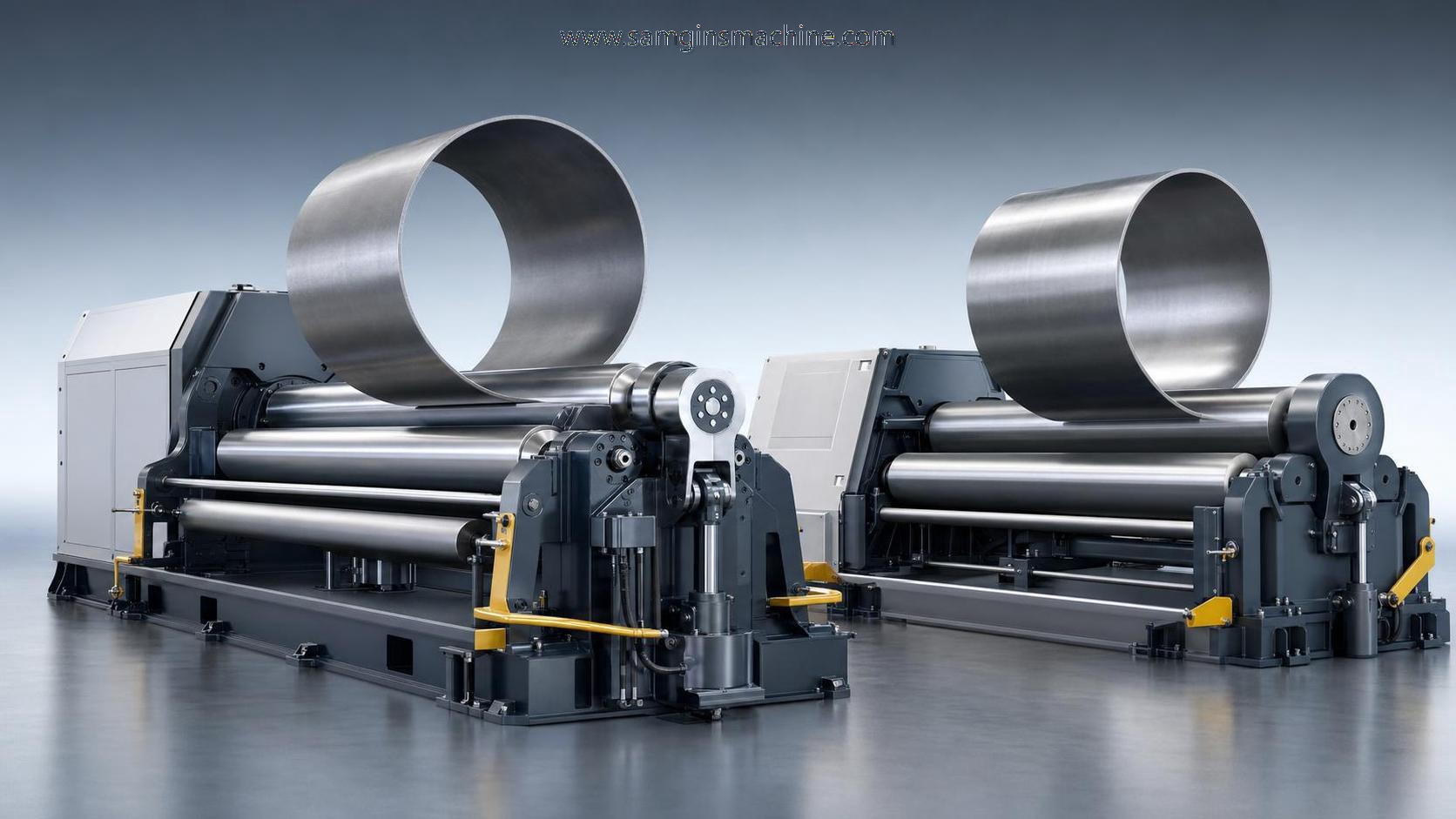

Máquina curvadora de cuatro rodillos frente a la de tres rodillos: ¿cuál ofrece un mejor control de conformado?

Al comparar una máquina curvadora de cuatro rodillos con un modelo de tres rodillos, el control de conformado suele ser el factor decisivo para los evaluadores técnicos.

Desde la precisión del prebordeado hasta la repetibilidad, la manipulación de placas y la eficiencia de preparación, la elección correcta afecta la calidad de producción y el ajuste en las etapas posteriores.

Esto es aún más importante en recipientes a presión, fabricación de estructuras, producción de tanques y fabricación de secciones de tubería.

La pregunta central es sencilla: ¿qué máquina ofrece a los operadores un control más preciso sobre el proceso de conformado con menos correcciones posteriores?

En la mayoría de los casos que exigen precisión, la máquina curvadora de cuatro rodillos presenta una clara ventaja. Aun así, la máquina de tres rodillos sigue siendo útil en entornos de producción específicos.

Una decisión acertada depende del espesor de la placa, el tamaño del lote, la habilidad del operador, los objetivos de tolerancia y la cantidad de retrabajo que su taller puede aceptar.

Diferencias entre los dos tipos de máquinas

Una máquina curvadora de placas de tres rodillos suele utilizar un rodillo superior y dos rodillos inferiores. La placa se sujeta a presión y se curva mediante ajustes secuenciales.

Algunas versiones son de tipo piramidal. Otras son diseños de geometría variable con mayor flexibilidad. Su nivel de control varía considerablemente según la configuración.

Una máquina curvadora de cuatro rodillos añade un rodillo lateral y un rodillo inferior de apriete. Esto cambia la forma en que la placa se sujeta, guía y curva.

El rodillo adicional mejora la estabilidad de la placa durante la alimentación. También reduce la necesidad de retirar y volver a introducir la placa durante el prebordeado y el curvado.

Esta diferencia estructural es la razón principal por la que el control de conformado resulta más predecible en un sistema de cuatro rodillos.

Por qué el control de conformado importa más que la capacidad nominal por sí sola

Las cifras de capacidad parecen importantes en una ficha técnica, pero no cuentan toda la historia. El control de conformado determina si la virola terminada cumple los requisitos de las etapas posteriores.

Un control deficiente genera extremos planos más largos, virolas ovaladas, desajustes en las uniones y más trabajo de ajuste antes de la soldadura.

Estos problemas consumen tiempo en punteado, alineación, rectificado y corrección dimensional. También aumentan el riesgo de desperdicio en materiales de alto valor.

Para la evaluación técnica, la mejor máquina suele ser la que reduce la variación del proceso, no simplemente la que curva placas más gruesas.

Precisión de prebordeado: un punto fuerte de la máquina curvadora de cuatro rodillos

El rendimiento del prebordeado suele determinar la calidad de la virola. Los extremos planos son inevitables en cierta medida, pero su longitud debe minimizarse.

Una máquina curvadora de cuatro rodillos sujeta firmemente la placa entre los rodillos superior e inferior. Esto ayuda a mantener un punto de referencia estable.

Como la placa permanece sujeta a presión, el rodillo lateral puede colocarse con mayor precisión para el prebordeado en cada borde.

En cambio, muchas máquinas de tres rodillos exigen mayor criterio del operador al posicionar los bordes de entrada y salida. Esto introduce variaciones.

En placas finas o de espesor medio, esta diferencia se hace evidente. La calidad del borde puede variar según la fricción, el deslizamiento o una alineación manual inconsistente.

Si su proceso requiere bordes rectos cortos antes de unir las costuras, la opción de cuatro rodillos suele ofrecer un mejor control desde la primera pasada.

Manipulación de placas y dependencia del operador

El control de conformado no se limita a la mecánica. También depende de cuánto influye la experiencia del operador en el resultado final.

Una máquina curvadora de cuatro rodillos generalmente permite la alimentación en una sola dirección con menos pasos de manipulación. La placa se mantiene más estable durante todo el ciclo.

Esto reduce la probabilidad de desalineación, alimentación desplazada o marcados accidentales. También acorta el tiempo de aprendizaje de los operadores nuevos.

Las máquinas de tres rodillos también pueden ofrecer un buen rendimiento, especialmente en manos expertas. Sin embargo, la consistencia suele depender en mayor medida del criterio del operador y del control de la secuencia.

En términos de producción, una menor dependencia del operador suele significar una calidad más estable entre turnos y lotes.

Repetibilidad en la producción por lotes

La repetibilidad es importante cuando se lamina repetidamente el mismo diámetro. Esto es habitual en tanques, conductos, virolas, conos y secciones cilíndricas soldadas.

Una máquina curvadora de cuatro rodillos suele ser más fácil de programar y repetir. Una vez verificadas las posiciones de los rodillos, el proceso es más sencillo de reproducir.

Esto resulta especialmente útil cuando el control CNC, la visualización digital o las recetas almacenadas forman parte de la configuración de la máquina.

Las máquinas de tres rodillos también pueden automatizarse, pero el flujo de trabajo suele dejar más margen de variación durante la carga y el prebordeado.

Para trabajos repetitivos con rangos de tolerancia ajustados, los equipos de cuatro rodillos suelen reducir las piezas de prueba y el tiempo de inspección posterior al curvado.

Calidad de forma, redondez y ajuste de juntas

Un mejor control de conformado se refleja claramente en la redondez y la alineación de juntas. Estos dos resultados influyen en la velocidad de soldadura y en la aceptación dimensional final.

Cuando una virola está ovalada, la abertura de la junta cambia a lo largo de la unión. Esto dificulta la soldadura y aumenta el riesgo de deformación.

Una máquina curvadora de cuatro rodillos suele proporcionar una curvatura más uniforme porque la placa permanece bajo un mejor control durante la alimentación y el curvado.

Esto puede ser valioso antes de la soldadura por arco sumergido, la soldadura MIG o la soldadura automatizada de juntas circunferenciales.

En muchas líneas de fabricación, la manipulación de virolas continúa con equipos de apoyo como unrotador de soldadura autoalineable.

Este tipo de rotador soporta piezas cilíndricas durante la soldadura a tope, la fabricación de recipientes y la soldadura de juntas longitudinales o circunferenciales.

Los modelos típicos van de HGZ-5 a HZG-200, con cargas nominales de 5T a 200T y control de velocidad mediante accionamiento electromagnético o conversión de frecuencia.

Esta relación es importante porque las virolas mejor curvadas son más fáciles de girar, alinear y soldar con una formación de cordón estable.

Dónde las máquinas de tres rodillos siguen teniendo sentido

La comparación no es unilateral. Las máquinas de tres rodillos siguen teniendo valor práctico en muchos talleres.

Pueden ofrecer un menor coste inicial, un mantenimiento más sencillo y un rendimiento aceptable para trabajos generales de curvado con requisitos de tolerancia moderados.

Suelen ser adecuadas para talleres que gestionan pedidos variados, donde la precisión de las piezas es importante pero no crítica.

Para placas pesadas y grandes diámetros, algunos sistemas de tres rodillos de geometría variable también ofrecen una gran flexibilidad de conformado.

Por tanto, la cuestión real no es si las máquinas de tres rodillos están obsoletas, sino si su nivel de control se ajusta a sus objetivos de producción.

Lista de verificación para la selección de máquinas

Al comparar opciones, concéntrese en los resultados del proceso en lugar de limitarse a las especificaciones principales.

• Compruebe la longitud mínima alcanzable de borde recto después del prebordeado.
• Revise la consistencia de la redondez en distintos anchos y espesores de placa.
• Mida el tiempo de preparación para trabajos repetitivos y cambios de diámetro.
• Evalúe si un solo operador puede cargar y curvar de forma segura.
• Confirme que el sistema de control admita el almacenamiento de recetas o la retroalimentación digital de posición.
• Analice cuánta corrección de junta se necesita antes de la soldadura.
• Adapte el comportamiento de la máquina a su combinación real de materiales, no a cupones de prueba ideales.

Un criterio práctico de decisión

Si la prioridad es un mejor control de conformado, la máquina curvadora de cuatro rodillos suele ser la ganadora. Su estructura de apriete y guiado permite una mayor precisión y una repetibilidad más sencilla.

Esta ventaja se hace más visible cuando la redondez de la virola, el ajuste de juntas y la eficiencia de soldadura en las etapas posteriores afectan directamente al coste.

Si la carga de trabajo es variada, las tolerancias son más amplias y la presión presupuestaria es alta, una máquina de tres rodillos bien seleccionada puede seguir siendo la respuesta adecuada.

Para la mayoría de las evaluaciones técnicas, la mejor elección surge de comparar el control total del proceso, no el precio aislado de la máquina.

Wuxi Samgins International Trade Co., Ltd suministra equipos de conformado, soldadura, corte y máquinas herramienta fabricados bajo la gestión ISO9001 y normas de producción orientadas a CE.

En proyectos reales, esta perspectiva más amplia sobre los equipos es importante porque la precisión del curvado solo genera valor cuando las siguientes etapas de fabricación se mantienen igualmente controladas.

Por lo tanto, una revisión final debe combinar el rendimiento de curvado, la eficiencia de preparación para soldadura, el comportamiento del material y la consistencia de producción a largo plazo.

Utilice este criterio y la comparación entre una máquina curvadora de cuatro rodillos y un sistema de tres rodillos será mucho más clara y defendible.
