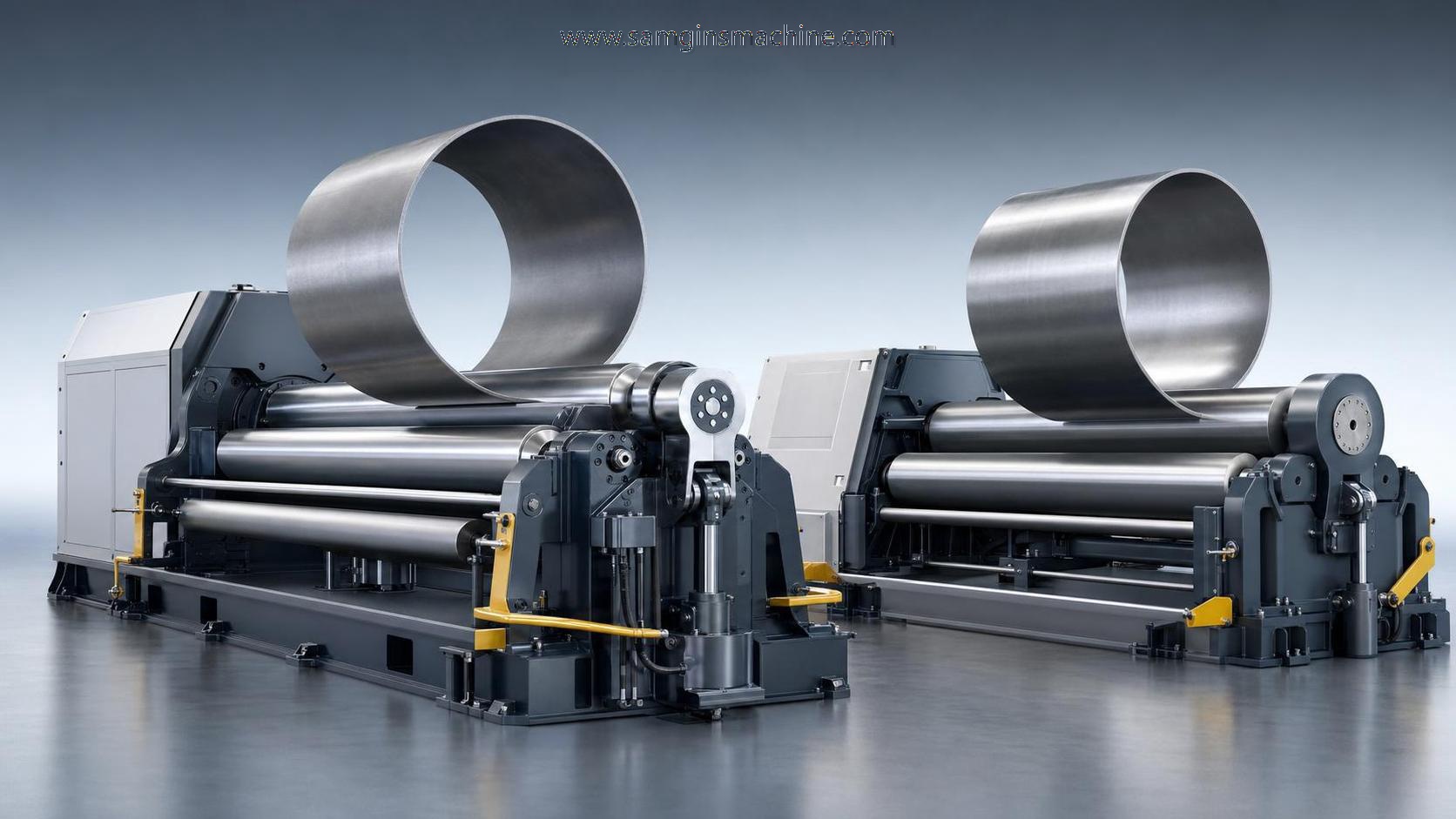

Четырехвалковая листогибочная машина или трехвалковая: какая обеспечивает лучший контроль формовки?

При сравнении четырехвалковой листогибочной машины с трехвалковой моделью контроль формовки часто является решающим фактором для технических специалистов.

От точности предварительной гибки до повторяемости, обращения с листом и эффективности настройки — правильный выбор влияет на качество производства и последующую подгонку.

Это особенно важно при производстве сосудов под давлением, металлоконструкций, резервуаров и секций труб.

Основной вопрос прост: какая машина дает операторам более точный контроль процесса формовки при меньшем количестве последующих корректировок?

В большинстве случаев, где требуется высокая точность, четырехвалковая листогибочная машина имеет явное преимущество. Тем не менее трехвалковая машина остается полезной в определенных производственных условиях.

Обоснованное решение зависит от толщины листа, размера партии, квалификации оператора, требований к допускам и объема доработок, который может принять ваше производство.

Различия между двумя типами машин

Трехвалковая листопрокатная машина обычно использует один верхний и два нижних валка. Лист зажимается и сгибается путем последовательной регулировки.

Некоторые версии имеют пирамидальную конструкцию. Другие представляют собой конструкции с изменяемой геометрией, обеспечивающие большую гибкость. Уровень их управления существенно различается в зависимости от конфигурации.

Четырехвалковая листогибочная машина оснащается боковым валком и нижним прижимным валком. Это меняет способ зажима, направления и гибки листа.

Дополнительный валок повышает стабильность листа при подаче. Он также уменьшает необходимость извлекать и повторно вставлять лист во время предварительной гибки и вальцовки.

Это конструктивное различие является главной причиной того, что контроль формовки в четырехвалковой системе более предсказуем.

Почему контроль формовки важнее одной лишь номинальной производительности

Показатели производительности выглядят важными в техническом паспорте, но не отражают всей картины. Контроль формовки определяет, будет ли готовая обечайка соответствовать требованиям последующих операций.

Недостаточный контроль приводит к увеличению прямых участков на концах, некруглости обечаек, несовпадению кромок в швах и большему объему подгоночных работ перед сваркой.

Эти проблемы требуют времени на прихваточную сварку, выравнивание, шлифовку и корректировку размеров. Они также повышают риск брака при работе с дорогостоящими материалами.

При технической оценке лучшей машиной обычно является та, которая снижает вариативность процесса, а не просто та, которая гнет более толстый лист.

Точность предварительной гибки: сильная сторона четырехвалковой листогибочной машины

Качество предварительной гибки часто определяет качество обечайки. Прямые концы в некоторой степени неизбежны, но их длина должна быть минимальной.

Четырехвалковая листогибочная машина надежно зажимает лист между верхним и нижним валками. Это помогает сохранять стабильную базовую точку.

Поскольку лист остается зажатым, боковой валок может более точно перемещаться в положение для предварительной гибки на каждой кромке.

Напротив, многие трехвалковые машины требуют от оператора большего опыта при позиционировании передней и задней кромок. Это вносит вариативность.

На тонком или среднетолстом листе эта разница становится очевидной. Качество кромки может меняться в зависимости от трения, проскальзывания или непоследовательного ручного выравнивания.

Если вашему процессу необходимы короткие прямые кромки перед соединением шва, четырехвалковый вариант обычно обеспечивает лучший контроль с первого прохода.

Обращение с листом и зависимость от оператора

Контроль формовки зависит не только от механики. Он также зависит от того, насколько конечный результат определяется опытом оператора.

Четырехвалковая листогибочная машина обычно позволяет подавать лист в одном направлении с меньшим количеством операций перемещения. Лист остается более стабильным на протяжении всего цикла.

Это снижает вероятность перекоса, подачи со смещением или случайного повреждения поверхности. Это также сокращает время обучения новых операторов.

Трехвалковые машины также могут работать эффективно, особенно в руках квалифицированных специалистов. Однако стабильность результата часто в большей степени зависит от оценки оператора и контроля последовательности операций.

С производственной точки зрения меньшая зависимость от оператора обычно означает более стабильное качество между сменами и партиями.

Повторяемость в серийном производстве

Повторяемость важна при многократной вальцовке одного и того же диаметра. Это характерно для резервуаров, воздуховодов, обечаек, конусов и сварных цилиндрических секций.

Четырехвалковую листогибочную машину, как правило, проще программировать и использовать повторно. После проверки положений валков процесс легче воспроизводится.

Это особенно полезно, если конфигурация машины включает ЧПУ, цифровую индикацию или сохраненные программы.

Трехвалковые машины также могут быть автоматизированы, однако рабочий процесс обычно оставляет больше возможностей для отклонений при загрузке и предварительной гибке.

При повторяющихся работах с жесткими допусками четырехвалковое оборудование часто сокращает количество пробных деталей и время контроля после вальцовки.

Качество формы, круглость и подгонка шва

Улучшенный контроль формовки отчетливо проявляется в круглости и выравнивании шва. Эти два результата влияют на скорость сварки и окончательную приемку по размерам.

Когда обечайка имеет отклонение от круглости, зазор шва изменяется по длине соединения. Это усложняет сварку и повышает риск деформации.

Четырехвалковая листогибочная машина обычно обеспечивает более равномерную кривизну, поскольку лист лучше контролируется во время подачи и гибки.

Это может быть ценно перед сваркой под флюсом, MIG-сваркой или автоматизированной сваркой кольцевых швов.

На многих производственных линиях обработка обечаек продолжается с использованием вспомогательного оборудования, такого каксамоцентрирующийся сварочный роликовый вращатель.

Такой вращатель поддерживает цилиндрические заготовки при стыковой сварке, изготовлении сосудов и сварке продольных или кольцевых швов.

Типовые модели варьируются от HGZ-5 до HZG-200, с номинальной нагрузкой от 5T до 200T и регулированием скорости посредством электромагнитного привода или преобразователя частоты.

Эта взаимосвязь важна, поскольку обечайки лучшего качества после вальцовки легче вращать, выравнивать и сваривать с устойчивым формированием валика.

Когда трехвалковые машины по-прежнему имеют смысл

Это сравнение не является односторонним. Трехвалковые машины по-прежнему имеют практическую ценность во многих цехах.

Они могут предлагать более низкую первоначальную стоимость, более простое обслуживание и приемлемую производительность для обычных работ по вальцовке с умеренными требованиями к допускам.

Они часто подходят для производств, выполняющих разнообразные заказы, где точность детали важна, но не критична.

Для толстого листа и больших диаметров некоторые трехвалковые системы с изменяемой геометрией также обеспечивают высокую гибкость формовки.

Таким образом, реальный вопрос заключается не в том, устарели ли трехвалковые машины. Важно, соответствует ли уровень их управления вашим производственным целям.

Контрольный список для выбора машины

При сравнении вариантов сосредоточьтесь на результатах процесса, а не только на ключевых спецификациях.

• Проверьте минимально достижимую длину прямой кромки после предварительной гибки.
• Оцените стабильность круглости для листов различной ширины и толщины.
• Измерьте время настройки для повторяющихся заказов и изменения диаметров.
• Оцените, может ли один оператор безопасно загружать и вальцевать лист.
• Подтвердите поддержку системой управления хранения программ или цифровой обратной связи по положению.
• Изучите, какой объем коррекции шва требуется перед сваркой.
• Сопоставьте характеристики машины с фактическим ассортиментом используемых материалов, а не с идеальными испытательными образцами.

Практический критерий принятия решения

Если приоритетом является лучший контроль формовки, обычно выигрывает четырехвалковая листогибочная машина. Ее конструкция с зажимом и направлением обеспечивает более высокую точность и легкую повторяемость.

Это преимущество становится более заметным, когда круглость обечайки, подгонка шва и эффективность последующей сварки напрямую влияют на затраты.

Если производственная нагрузка смешанная, допуски шире, а бюджет ограничен, правильно выбранная трехвалковая машина все еще может быть оптимальным решением.

Для большинства технических оценок лучший выбор достигается путем сравнения полного контроля процесса, а не отдельной цены машины.

Wuxi Samgins International Trade Co., Ltd поставляет оборудование для формовки, сварки, резки и станочное оборудование, изготовленное в соответствии с системой управления ISO9001 и производственными стандартами, ориентированными на CE.

В реальных проектах этот более широкий взгляд на оборудование важен, поскольку точность вальцовки создает ценность только тогда, когда последующие этапы изготовления остаются под таким же контролем.

Поэтому окончательная оценка должна объединять производительность вальцовки, эффективность подготовки к сварке, свойства материала и долгосрочную стабильность производства.

Используйте этот критерий, и сравнение четырехвалковой листогибочной машины с трехвалковой системой станет гораздо более ясным и обоснованным.
