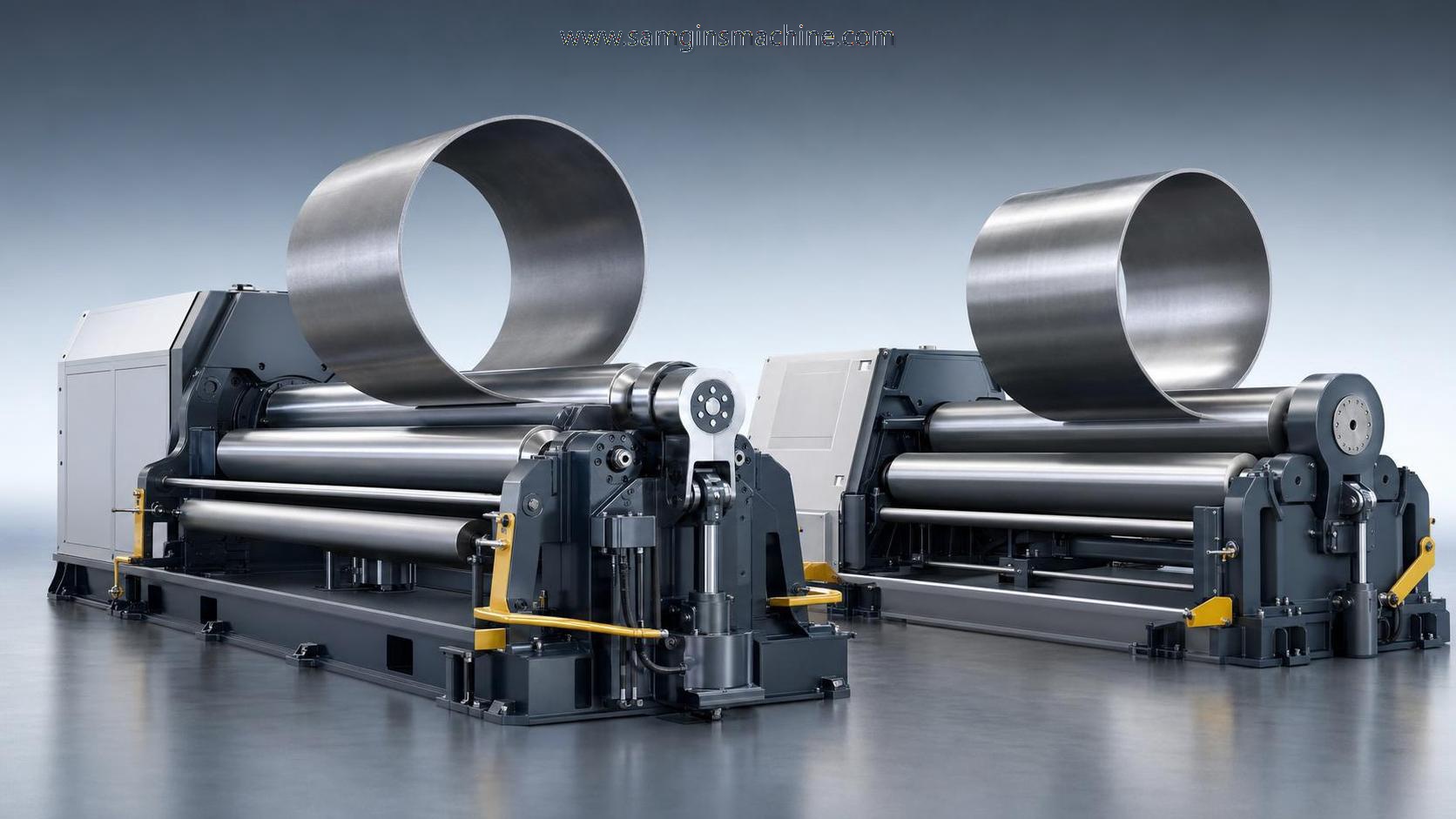

آلة الثني بأربع درافيل مقابل آلة الثني بثلاث درافيل: أيهما يوفر تحكمًا أفضل في التشكيل؟

عند مقارنة آلة ثني بأربع درافيل بطراز ثلاثي الدرافيل، غالبًا ما يكون التحكم في التشكيل هو العامل الحاسم للمقيّمين الفنيين.

بدءًا من دقة الثني المسبق وقابلية التكرار ومناولة الألواح وكفاءة الإعداد، يؤثر الاختيار الصحيح في جودة الإنتاج والمواءمة في المراحل اللاحقة.

وتزداد أهمية ذلك في أوعية الضغط، والتصنيع الإنشائي، وإنتاج الخزانات، وتصنيع مقاطع الأنابيب.

السؤال الأساسي بسيط: أي آلة تمنح المشغلين تحكمًا أدق في عملية التشكيل مع تصحيحات أقل لاحقًا؟

في معظم الحالات التي تتطلب الدقة، تتمتع آلة الثني بأربع درافيل بميزة واضحة. ومع ذلك، تظل آلة الثلاث درافيل مفيدة في بيئات إنتاج محددة.

يعتمد القرار السليم على سماكة اللوح، وحجم الدفعة، ومهارة المشغل، وأهداف التفاوت، ومقدار إعادة العمل الذي يمكن لورشتك قبوله.

كيف يختلف نوعا الآلتين

تستخدم آلة درفلة الألواح ثلاثية الدرافيل عادةً درفيلًا علويًا ودرفيلين سفليين. يُضغط اللوح ويُثنى من خلال الضبط المتتابع.

بعض الإصدارات من النوع الهرمي. وبعضها الآخر بتصميم هندسي متغير يوفر مرونة أكبر. ويختلف مستوى التحكم فيها بشكل كبير حسب التكوين.

تضيف آلة الثني بأربع درافيل درفيلًا جانبيًا ودرفيل ضغط سفليًا. وهذا يغير طريقة تثبيت اللوح وتوجيهه وثنيه.

يحسّن الدرفيل الإضافي استقرار اللوح أثناء التغذية. كما يقلل الحاجة إلى إزالة اللوح وإدخاله مرة أخرى أثناء الثني المسبق والدرفلة.

هذا الاختلاف الهيكلي هو السبب الرئيسي الذي يجعل التحكم في التشكيل أكثر قابلية للتنبؤ في نظام الأربع درافيل.

لماذا يهم التحكم في التشكيل أكثر من السعة المقدرة وحدها

تبدو أرقام السعة مهمة في ورقة البيانات، لكنها لا تروي القصة كاملة. يحدد التحكم في التشكيل ما إذا كانت القشرة النهائية تفي بمتطلبات المراحل اللاحقة.

يؤدي ضعف التحكم إلى نهايات مستقيمة أطول، وقشور غير دائرية، وعدم تطابق عند اللحامات، والمزيد من أعمال التركيب قبل اللحام.

تستهلك هذه المشكلات وقتًا في اللحام النقطي والمحاذاة والطحن وتصحيح الأبعاد. كما تزيد من مخاطر الهدر في المواد عالية القيمة.

بالنسبة للتقييم الفني، تكون الآلة الأفضل عادةً هي التي تقلل تباين العملية، وليس ببساطة الآلة التي تثني ألواحًا أكثر سماكة.

دقة الثني المسبق: نقطة قوة لآلة الثني بأربع درافيل

غالبًا ما يحدد أداء الثني المسبق جودة القشرة. لا يمكن تجنب النهايات المستقيمة تمامًا، ولكن ينبغي تقليل طولها إلى أدنى حد.

تثبت آلة الثني بأربع درافيل اللوح بإحكام بين الدرفيلين العلوي والسفلي. ويساعد ذلك في الحفاظ على نقطة مرجعية مستقرة.

وبما أن اللوح يظل مضغوطًا، يمكن للدرفيل الجانبي التحرك إلى موضعه بدقة أكبر لإجراء الثني المسبق عند كل حافة.

في المقابل، تتطلب العديد من آلات الثلاث درافيل تقديرًا أكبر من المشغل عند تحديد موضع الحافتين الأمامية والخلفية. وهذا يسبب تباينًا.

يصبح هذا الفرق واضحًا في الألواح الرقيقة أو متوسطة السماكة. فقد تتغير جودة الحافة حسب الاحتكاك أو الانزلاق أو عدم اتساق المحاذاة اليدوية.

إذا كانت عمليتك تتطلب حواف مستقيمة قصيرة قبل وصل اللحام، فإن خيار الأربع درافيل يوفر عادةً تحكمًا أفضل من التمريرة الأولى.

مناولة الألواح واعتمادها على المشغل

لا يتعلق التحكم في التشكيل بالميكانيكا فقط، بل يتعلق أيضًا بمدى اعتماد النتيجة النهائية على خبرة المشغل.

تتيح آلة الثني بأربع درافيل عمومًا تغذية في اتجاه واحد مع خطوات مناولة أقل. ويبقى اللوح أكثر استقرارًا طوال الدورة.

ويقلل ذلك من احتمال الانحراف أو التغذية غير المتوازنة أو ظهور علامات عرضية. كما يقصر وقت التعلم للمشغلين الجدد.

لا تزال آلات الثلاث درافيل قادرة على الأداء الجيد، خاصةً في أيدي المشغلين المهرة. لكن الاتساق يعتمد غالبًا بدرجة أكبر على تقدير المشغل والتحكم في التسلسل.

من ناحية الإنتاج، يعني انخفاض الاعتماد على المشغل عادةً جودة أكثر استقرارًا عبر الورديات والدفعات.

قابلية التكرار في الإنتاج على دفعات

تعد قابلية التكرار مهمة عند درفلة القطر نفسه بشكل متكرر. وهذا شائع في الخزانات، وقنوات الهواء، والقشور، والمخاريط، والمقاطع الأسطوانية الملحومة.

تكون آلة الثني بأربع درافيل عادةً أسهل في البرمجة والتكرار. وبمجرد التحقق من مواضع الدرافيل، تصبح العملية أكثر سهولة في إعادة إنتاجها.

وهذا مفيد بشكل خاص عندما يكون التحكم CNC أو القراءة الرقمية أو الوصفات المخزنة جزءًا من تكوين الآلة.

يمكن أيضًا أتمتة آلات الثلاث درافيل، لكن سير العمل يترك عادةً مجالًا أكبر للتباين أثناء التحميل والثني المسبق.

بالنسبة للأعمال المتكررة ذات نطاقات التفاوت الضيقة، تقلل معدات الأربع درافيل غالبًا من القطع التجريبية ووقت الفحص بعد الدرفلة.

جودة الشكل والاستدارة ومواءمة اللحامات

يظهر التحكم الأفضل في التشكيل بوضوح في الاستدارة ومحاذاة اللحام. وتؤثر هاتان النتيجتان في سرعة اللحام والقبول النهائي للأبعاد.

عندما تكون القشرة غير دائرية، تتغير فجوة اللحام على امتداد الوصلة. وهذا يجعل اللحام أكثر صعوبة ويزيد من خطر التشوه.

توفر آلة الثني بأربع درافيل عادةً انحناءً أكثر ثباتًا لأن اللوح يبقى تحت تحكم أفضل أثناء التغذية والثني.

ويمكن أن يكون ذلك ذا قيمة قبل اللحام بالقوس المغمور أو لحام MIG أو لحام الوصلات المحيطية الآلي.

في العديد من خطوط التصنيع، تستمر مناولة القشور باستخدام معدات دعم مثل دوّار لحام ذاتي المحاذاة.

يدعم هذا النوع من الدوّارات قطع العمل الأسطوانية أثناء اللحام التناكبي، وتصنيع الأوعية، ولحام الوصلات الطولية أو المحيطية.

تتراوح الطرازات النموذجية من HGZ-5 إلى HZG-200، بأحمال مقننة من 5T إلى 200T وتحكم في السرعة بواسطة قيادة كهرومغناطيسية أو تحويل التردد.

هذه العلاقة مهمة لأن القشور المدرفلة بصورة أفضل تكون أسهل في التدوير والمحاذاة واللحام مع تكوين خرزة لحام مستقرة.

متى تظل آلات الثلاث درافيل خيارًا منطقيًا

المقارنة ليست من جانب واحد. فلا تزال آلات الثلاث درافيل ذات قيمة عملية في العديد من الورش.

قد توفر تكلفة أولية أقل، وصيانة أبسط، وأداءً مقبولًا لأعمال الدرفلة العامة ذات متطلبات التفاوت المتوسطة.

وغالبًا ما تكون مناسبة لورش تنفيذ الطلبات المتنوعة، حيث تكون دقة القطعة مهمة ولكنها ليست حاسمة.

بالنسبة للألواح الثقيلة والأقطار الكبيرة، توفر بعض أنظمة الثلاث درافيل ذات الهندسة المتغيرة أيضًا مرونة قوية في التشكيل.

لذا فإن القضية الحقيقية ليست ما إذا كانت آلات الثلاث درافيل قديمة، بل ما إذا كان مستوى تحكمها يتوافق مع أهداف إنتاجك.

قائمة التحقق لتقييم اختيار الآلة

عند مقارنة الخيارات، ركز على نتائج العملية بدلًا من المواصفات الرئيسية وحدها.

• تحقق من الحد الأدنى لطول الحافة المستقيمة الممكن تحقيقه بعد الثني المسبق.
• راجع اتساق الاستدارة عبر عروض وسماكات الألواح المختلفة.
• قس وقت الإعداد للأعمال المتكررة وتغييرات القطر.
• قيّم ما إذا كان بإمكان مشغل واحد التحميل والدرفلة بأمان.
• تأكد من دعم نظام التحكم لتخزين الوصفات أو التغذية الراجعة الرقمية للموضع.
• ادرس مقدار تصحيح اللحام المطلوب قبل اللحام.
• طابق سلوك الآلة مع مزيج المواد الفعلي لديك، وليس عينات الاختبار المثالية.

معيار عملي لاتخاذ القرار

إذا كانت الأولوية لتحكم أفضل في التشكيل، فعادةً ما تفوز آلة الثني بأربع درافيل. إذ يدعم هيكل الضغط والتوجيه فيها دقة أعلى وقابلية تكرار أسهل.

وتصبح هذه الميزة أكثر وضوحًا عندما تؤثر استدارة القشرة ومواءمة اللحام وكفاءة اللحام في المراحل اللاحقة تأثيرًا مباشرًا في التكلفة.

إذا كان حجم العمل متنوعًا، وكانت التفاوتات أوسع، وضغط الميزانية مرتفعًا، فقد تظل آلة ثلاث درافيل مختارة جيدًا هي الحل المناسب.

بالنسبة لمعظم التقييمات الفنية، يأتي الخيار الأفضل من مقارنة التحكم الكلي في العملية، وليس سعر الآلة المنفردة.

توفر Wuxi Samgins International Trade Co., Ltd معدات التشكيل واللحام والقطع وأدوات الآلات المصنّعة وفق إدارة ISO9001 ومعايير إنتاج موجهة لمتطلبات CE.

في المشاريع الفعلية، تهم هذه الرؤية الأوسع للمعدات لأن دقة الدرفلة لا تخلق قيمة إلا عندما تظل مراحل التصنيع التالية تحت تحكم مماثل.

لذلك، ينبغي أن تجمع المراجعة النهائية بين أداء الدرفلة وكفاءة تحضير اللحام وسلوك المواد واتساق الإنتاج على المدى الطويل.

استخدم هذا المعيار، وستصبح المقارنة بين آلة الثني بأربع درافيل ونظام ثلاث درافيل أوضح بكثير وأسهل في التبرير.
