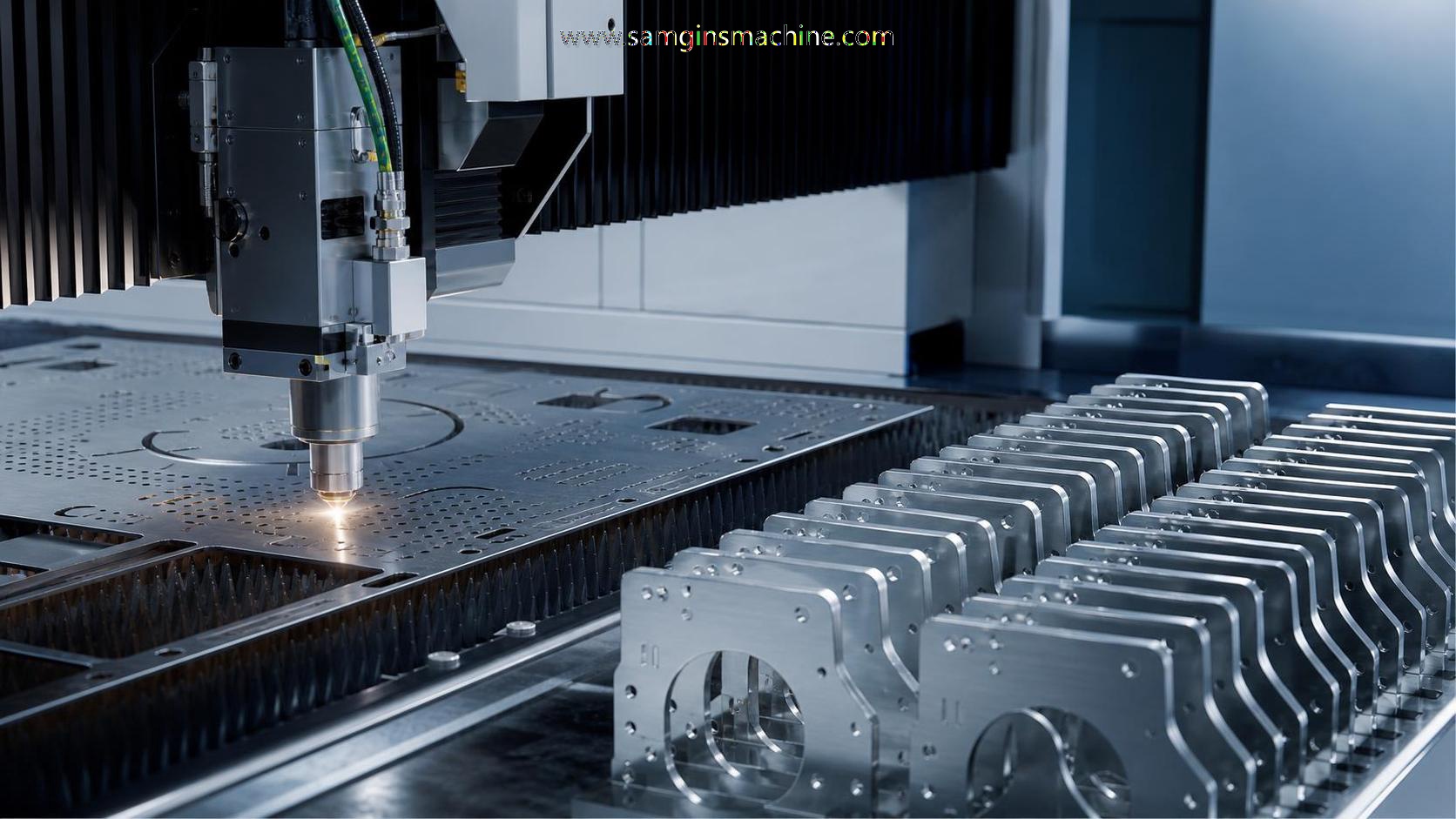

Máquina de corte por láser de fibra de precisión: ¿qué tolerancia y repetibilidad son más importantes?
Para los responsables de proyectos, una máquina de corte por láser de fibra de precisión nunca se evalúa solo por la velocidad.
La tolerancia y la repetibilidad determinan si las piezas encajan, se sueldan, se doblan y se ensamblan sin demora.
También determinan las tasas de desperdicio, la presión de inspección y la confianza en las entregas.
Por eso, comparar una máquina de corte por láser de fibra de precisión con otra requiere más que leer una tabla de un folleto.
Es necesario saber qué valores de precisión importan, cómo se prueban y dónde afectan más a la producción.
La tolerancia y la repetibilidad están relacionadas, pero no son lo mismo
La tolerancia describe qué tan cerca está una característica terminada de la dimensión objetivo.
La repetibilidad describe con qué consistencia la máquina vuelve al mismo resultado a lo largo de muchos ciclos.
Una máquina de corte por láser de fibra de precisión puede producir una pieza perfecta y, aun así, desviarse en las cincuenta piezas siguientes.
Esa diferencia importa mucho más en la producción que en un corte de demostración.
En términos prácticos, la tolerancia protege la calidad de la pieza.
La repetibilidad protege la estabilidad del proceso.
Cuando ambas se controlan bien, el ajuste y la soldadura posteriores se vuelven más previsibles.
Cuando una de ellas es deficiente, los costos ocultos aparecen rápidamente.
¿Qué indicadores de precisión son los más importantes?
No todos los valores publicados tienen la misma importancia.
Para una máquina de corte por láser de fibra de precisión, varios indicadores merecen especial atención.
1. Precisión de posicionamiento
Indica con qué precisión el cabezal de corte alcanza una coordenada programada.
Afecta directamente a la separación entre orificios, la ubicación de ranuras, los desplazamientos de bordes y la geometría general de la pieza.
Para piezas que deben alinearse con utillajes o patrones de pernos, esto es fundamental.
2. Precisión de reposicionamiento
A menudo, esta es la métrica más importante para la producción diaria.
Indica si la máquina vuelve al mismo punto una y otra vez.
Si la repetibilidad es deficiente, la variación de las piezas aumenta, incluso cuando la tolerancia nominal parece aceptable.
3. Precisión de contorno
Las líneas rectas son fáciles.
Los arcos, las esquinas, los radios pequeños y los contornos anidados revelan la capacidad real de una máquina de corte por láser de fibra de precisión.
Un control deficiente del contorno provoca sobrequemado, redondeo de esquinas, variaciones de conicidad e inconsistencia en los bordes.
4. Estabilidad de la anchura de corte
La anchura de corte no siempre se indica, pero es importante.
Una anchura de corte estable favorece el control dimensional en distintos materiales y espesores.
Una anchura de corte inestable genera errores de ajuste, especialmente en características pequeñas y piezas entrelazadas.
5. Control de la deformación térmica
Incluso una máquina avanzada de corte por láser de fibra de precisión puede perder precisión en condiciones reales si el aporte de calor se gestiona deficientemente.
La distorsión de las chapas finas, el alabeo de los bordes y los micromovimientos durante el corte modifican el resultado final.
¿Qué valores debe solicitar?
Un proveedor puede presentar excelentes piezas de muestra sin explicar las condiciones de prueba.
Ahí es donde muchas decisiones se equivocan.
Solicite datos medibles conforme a estándares definidos, grados de material, rangos de espesor y velocidades de corte.
- Precisión de posicionamiento y precisión de reposicionamiento
- Resultados de tolerancia por material y espesor
- Precisión de esquinas en geometrías pequeñas
- Consistencia del diámetro de los orificios en diferentes tamaños de lote
- Rugosidad de los bordes y nivel de escoria
- Precisión después de la estabilización térmica, no solo al inicio
Una buena máquina de corte por láser de fibra de precisión debe mostrar valores estables durante turnos prolongados, no solo en condiciones ideales de laboratorio.
Por qué la repetibilidad suele importar más que la tolerancia máxima
Este punto es fácil de pasar por alto durante las compras.
Una máquina con una tolerancia nominal ligeramente menos impresionante puede superar a otra si su repetibilidad es mayor.
¿Por qué?
Porque los problemas de producción rara vez provienen de una sola pieza.
Provienen de la variación entre cientos o miles de piezas.
Una alta repetibilidad reduce la carga de inspección.
Favorece una mayor confianza en el anidado ajustado.
Mejora la consistencia de la soldadura robótica.
También reduce el retrabajo en ensamblajes que dependen de la alineación entre orificios.
En otras palabras, la repetibilidad es lo que convierte la precisión en capacidad de producción utilizable.
Factores que influyen en la precisión de corte real
La precisión no la crea únicamente la fuente láser.
Una máquina de corte por láser de fibra de precisión funciona como un sistema.
Estructura de la máquina
La rigidez del bastidor, la estabilidad del pórtico y el control de vibraciones afectan la precisión del movimiento.
Una estructura débil no puede mantener la tolerancia bajo una aceleración rápida.
Sistema de accionamiento y retroalimentación
La calidad de los servomotores, la resolución del codificador y los algoritmos de control determinan el posicionamiento y la repetibilidad.
La holgura, el retraso y la deriva de calibración se reflejan rápidamente en las piezas terminadas.
Cabezal de corte y control de altura
El estado de la boquilla, la respuesta del enfoque automático y la detección capacitiva influyen en la calidad de los bordes y la estabilidad dimensional.
Esto se vuelve más sensible en materiales reflectantes y secciones delgadas.
Base de datos de procesos
Una máquina puede ser mecánicamente robusta, pero aun así ofrecer un rendimiento insuficiente si los parámetros de corte están mal ajustados.
La lógica de perforación, las entradas, la presión de gas y las curvas de potencia son aspectos importantes.
Variación del material
La condición superficial, la planitud, el recubrimiento y las variaciones químicas afectan la consistencia del corte.
Por eso, la tolerancia declarada siempre debe vincularse a las condiciones reales del material.
Cómo evaluar a un proveedor de forma más eficaz
Desde la perspectiva del proyecto, la especificación de la máquina es solo una parte de la decisión.
La disciplina de ingeniería del proveedor es igualmente importante.
Wuxi Samgins International Trade Co.,Ltd se ha especializado en equipos mecánicos desde 2012.
Su cartera de productos abarca máquinas de corte por láser, máquinas herramienta CNC, equipos de soldadura, robots y sistemas de procesamiento de chapa.
La producción y el diseño se organizan conforme a los requisitos del sistema de calidad ISO9001 y las normas CE de la UE.
Esta experiencia es importante cuando la precisión, el cumplimiento normativo y la fiabilidad de exportación afectan el resultado del proyecto.
Al evaluar un proveedor de máquinas de corte por láser de fibra de precisión, plantee estas preguntas:
- ¿Cómo se verifica la tolerancia antes del envío?
- ¿Qué datos de repetibilidad existen después de un funcionamiento continuo?
- ¿Puede el proveedor probar sus propios planos y materiales?
- ¿Qué rutinas de calibración y mantenimiento se requieren?
- ¿Cómo se gestionan la instalación, la capacitación de operadores y la respuesta posventa?
La precisión no termina en el corte por láser
En muchas líneas de fabricación, los requisitos de precisión continúan en el biselado, el fresado y la preparación de soldadura.
Por eso, la planificación del proceso debe considerar los equipos adyacentes, no solo la célula láser.
Por ejemplo, en la fabricación de contenedores, la construcción naval y la producción de vehículos especiales, la consistencia del bisel puede afectar el ajuste tanto como la tolerancia de corte.
Una opción relacionada es laMáquina CNC de biselado para tubos cuadrados y tuberías.
Procesa tubos cuadrados, rectangulares y redondos sin cambiar accesorios entre diferentes tamaños y tipos.
Su velocidad ajustable alcanza de 0 a 1500 mm/min, mientras que el biselado en una sola pasada ayuda a evitar el rectificado secundario.
El acabado superficial puede alcanzar Ra3.2 a 6.3, y algunos modelos admiten precisión de fresado a nivel micrométrico.
Para talleres que trabajan con placas de acero al carbono, acero inoxidable o aluminio, este tipo de continuidad del proceso reduce la variabilidad entre las etapas de corte y soldadura.
Errores comunes de compra
Varios errores de compra se repiten una y otra vez.
- Centrarse solo en la potencia máxima e ignorar la precisión de movimiento
- Aceptar afirmaciones genéricas de tolerancia sin pruebas específicas para el material
- Comparar piezas de muestra con distintos espesores y geometrías
- Ignorar la deriva térmica durante turnos de producción prolongados
- Subestimar la calidad del mantenimiento y la capacitación de operadores
Una máquina de corte por láser de fibra de precisión debe seleccionarse por su rendimiento estable a lo largo del tiempo, no solo por un atractivo desempeño de demostración.
Lo que más importa al final
Si el objetivo es una producción fiable, la repetibilidad suele merecer la primera atención.
La tolerancia sigue siendo importante, especialmente para ensamblajes críticos, pero la repetibilidad determina si esa tolerancia es sostenible.
La mejor máquina de corte por láser de fibra de precisión es la que mantiene la geometría, controla el calor y produce el mismo resultado en cada turno.
Al evaluar opciones, solicite datos de prueba, inspeccione piezas reales y relacione la precisión de la máquina con toda la cadena de producción.
Este enfoque genera menos sorpresas, menos retrabajo y una decisión de compra de equipos más justificable.
