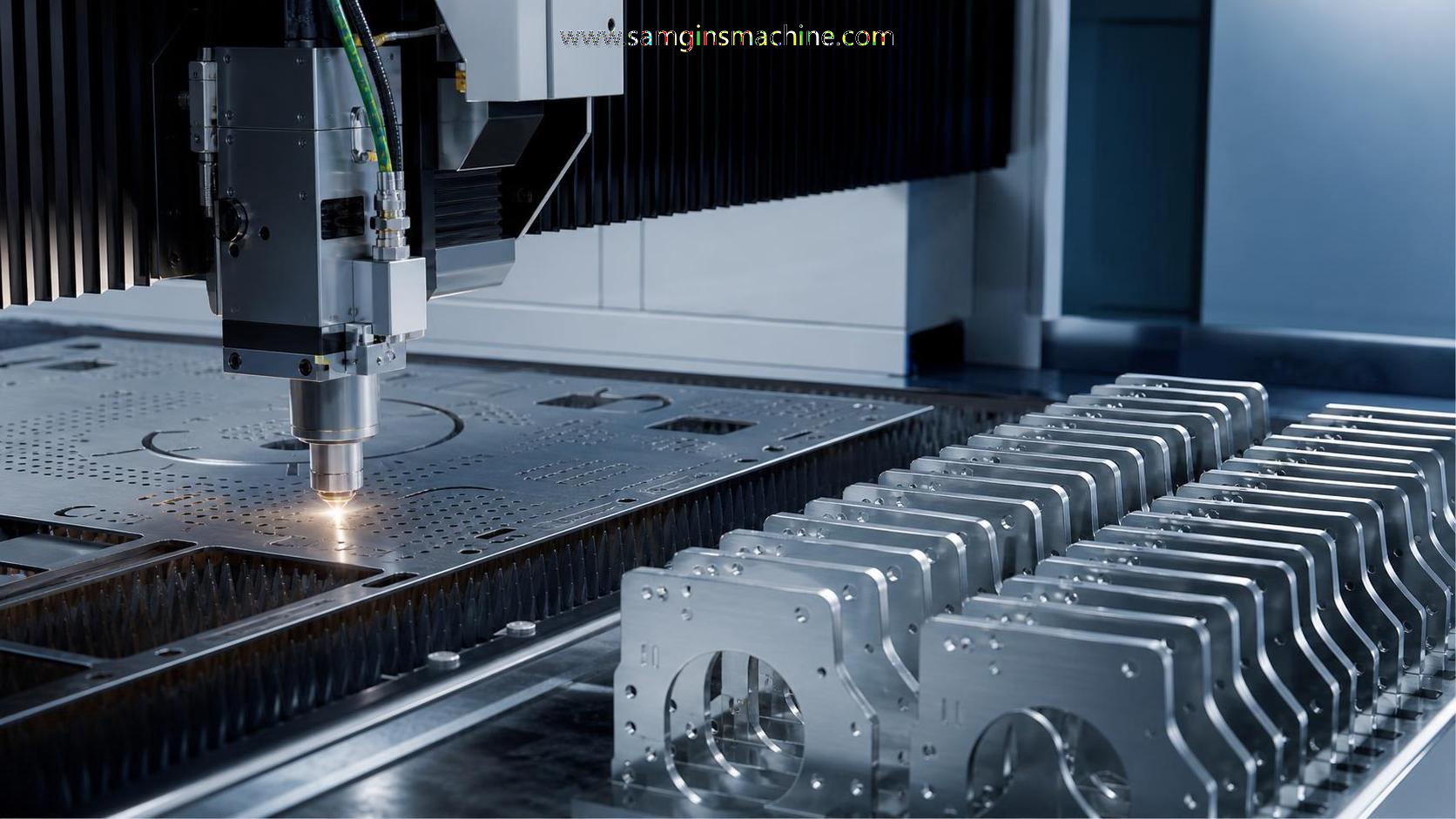

Высокоточный станок для волоконной лазерной резки: какие допуски и показатели повторяемости наиболее важны?

Для руководителей проектов высокоточный станок для волоконной лазерной резки никогда не оценивается только по скорости.

Допуск и повторяемость определяют, будут ли детали точно стыковаться, свариваться, гнуться и собираться без задержек.

Они также влияют на уровень брака, нагрузку на контроль качества и уверенность в сроках поставки.

Именно поэтому сравнение одного высокоточного станка для волоконной лазерной резки с другим требует большего, чем изучение таблицы в брошюре.

Необходимо знать, какие показатели точности важны, как они проверяются и где они наиболее сильно влияют на производство.

Допуск и повторяемость взаимосвязаны, но это не одно и то же

Допуск показывает, насколько готовый элемент близок к заданному размеру.

Повторяемость показывает, насколько стабильно станок обеспечивает одинаковый результат в течение множества циклов.

Высокоточный станок для волоконной лазерной резки может изготовить одну идеальную деталь, но при этом давать отклонения на следующих пятидесяти деталях.

В производстве эта разница значительно важнее, чем при демонстрационной резке.

На практике допуск обеспечивает качество детали.

Повторяемость обеспечивает стабильность процесса.

При хорошем контроле обоих показателей последующая подгонка и сварка становятся более предсказуемыми.

Если хотя бы один из них недостаточен, скрытые затраты быстро становятся заметными.

Какие показатели точности наиболее важны?

Не все опубликованные показатели имеют одинаковую ценность.

Для высокоточного станка для волоконной лазерной резки несколько показателей заслуживают особого внимания.

1. Точность позиционирования

Она показывает, насколько точно режущая головка достигает заданной координаты.

Она напрямую влияет на расстояние между отверстиями, расположение пазов, смещения кромок и общую геометрию детали.

Для деталей, которые должны совмещаться с оснасткой или схемами расположения крепежных отверстий, это критически важно.

2. Точность повторного позиционирования

Зачастую это более важный показатель для ежедневного производства.

Он показывает, способна ли машина раз за разом возвращаться в одну и ту же точку.

При низкой повторяемости разброс параметров деталей увеличивается, даже если номинальный допуск выглядит приемлемым.

3. Точность контура

Прямые линии выполнить легко.

Дуги, углы, малые радиусы и вложенные контуры демонстрируют реальные возможности высокоточного станка для волоконной лазерной резки.

Плохой контроль контура вызывает пережог, скругление углов, изменение конусности и нестабильность кромки.

4. Стабильность ширины реза

Ширина реза указывается не всегда, однако она имеет значение.

Стабильная ширина реза поддерживает контроль размеров при работе с различными материалами и толщинами.

Нестабильная ширина реза приводит к ошибкам при подгонке, особенно на малых элементах и взаимно соединяемых деталях.

5. Контроль термической деформации

Даже передовой высокоточный станок для волоконной лазерной резки может потерять точность в реальных условиях, если тепловложение контролируется недостаточно эффективно.

Деформация тонкого листа, коробление кромок и микроперемещения во время резки изменяют конечный результат.

Какие показатели следует запросить?

Поставщик может представить отличные образцы деталей, не объясняя условий испытаний.

Именно на этом этапе многие решения оказываются ошибочными.

Запрашивайте измеримые данные при определенных стандартах, марках материалов, диапазонах толщин и скоростях резки.

• Точность позиционирования и точность повторного позиционирования
• Результаты по допускам в зависимости от материала и толщины
• Точность углов на малых геометрических элементах
• Стабильность диаметра отверстий при различном размере партий
• Шероховатость кромки и уровень грата
• Точность после термической стабилизации, а не только при запуске

Хороший высокоточный станок для волоконной лазерной резки должен демонстрировать стабильные показатели в течение длительных смен, а не только в идеальных лабораторных условиях.

Почему повторяемость часто важнее пикового допуска

Этот момент легко упустить во время закупки.

Станок с менее впечатляющим заявленным допуском все же может превзойти другой станок, если его повторяемость выше.

Почему?

Потому что производственные проблемы редко возникают из-за одной детали.

Они возникают из-за отклонений между сотнями или тысячами деталей.

Высокая повторяемость снижает нагрузку на контроль качества.

Она обеспечивает большую уверенность при плотном раскрое.

Она повышает стабильность роботизированной сварки.

Она также сокращает объем доработок в сборках, зависящих от совмещения отверстий.

Другими словами, повторяемость превращает точность в полезную производственную мощность.

Факторы, влияющие на фактическую точность резки

Точность определяется не только источником лазера.

Высокоточный станок для волоконной лазерной резки работает как единая система.

Конструкция станка

Жесткость рамы, стабильность портала и контроль вибраций влияют на точность перемещений.

Слабая конструкция не может сохранять допуски при быстром ускорении.

Система привода и обратной связи

Качество сервопривода, разрешение энкодера и алгоритмы управления определяют позиционирование и повторяемость.

Люфт, запаздывание и дрейф калибровки быстро проявляются на готовых деталях.

Режущая головка и контроль высоты

Состояние сопла, реакция автофокуса и емкостное измерение влияют на качество кромки и стабильность размеров.

Это становится более чувствительным при работе с отражающими материалами и тонкими листами.

База данных процессов

Станок может быть механически надежным, но все же работать недостаточно эффективно, если параметры резки настроены плохо.

Важны логика прожига, заходы, давление газа и кривые мощности.

Изменчивость материала

Состояние поверхности, плоскостность, покрытие и изменения химического состава влияют на стабильность резки.

Поэтому заявленный допуск всегда должен быть связан с фактическими условиями материала.

Как эффективнее оценить поставщика

С точки зрения проекта спецификация станка является лишь частью решения.

Инженерская дисциплина поставщика имеет не меньшее значение.

Wuxi Samgins International Trade Co.,Ltd специализируется на механическом оборудовании с 2012 года.

Ее ассортимент включает станки для лазерной резки, станки с ЧПУ, сварочное оборудование, роботов и системы обработки листового металла.

Производство и проектирование организованы в соответствии с требованиями системы качества ISO9001 и стандартами ЕС CE.

Этот опыт важен, когда точность, соответствие требованиям и надежность экспорта влияют на результат проекта.

При оценке поставщика высокоточного станка для волоконной лазерной резки задайте следующие вопросы:

1. Как проверяется допуск перед отгрузкой?
2. Какие данные по повторяемости имеются после непрерывной работы?
3. Может ли поставщик провести испытания по вашим чертежам и материалам?
4. Какие процедуры калибровки и технического обслуживания требуются?
5. Как организованы монтаж, обучение операторов и послепродажное обслуживание?

Точность не заканчивается на лазерной резке

На многих производственных линиях требования к точности распространяются на снятие фаски, фрезерование и подготовку к сварке.

Поэтому при планировании процесса следует учитывать смежное оборудование, а не только лазерную ячейку.

Например, в производстве контейнеров, судостроении и изготовлении специальной техники стабильность фаски может влиять на стыковку не меньше, чем допуск резки.

Связанным вариантом является станок с ЧПУ для снятия фаски с квадратных труб и труб.

Он обрабатывает квадратные, прямоугольные и круглые трубы без замены оснастки при переходе между различными размерами и типами.

Его регулируемая скорость достигает 0 to 1500 mm/min, а снятие фаски за один проход помогает избежать вторичного шлифования.

Качество поверхности может достигать Ra3.2 to 6.3, а некоторые модели поддерживают точность фрезерования на микронном уровне.

Для цехов, работающих с листами из углеродистой стали, нержавеющей стали или алюминия, такая непрерывность процесса снижает вариативность между этапами резки и сварки.

Распространенные ошибки при закупке

Некоторые ошибки при покупке повторяются снова и снова.

• Ориентация только на максимальную мощность при игнорировании точности перемещений
• Принятие общих заявлений о допусках без подтверждения для конкретного материала
• Сравнение образцов деталей различной толщины и геометрии
• Игнорирование термического дрейфа во время длительных производственных смен
• Недооценка качества технического обслуживания и обучения операторов

Высокоточный станок для волоконной лазерной резки следует выбирать по стабильности результата во времени, а не только по привлекательным демонстрационным показателям.

Что в итоге наиболее важно

Если целью является надежное производство, повторяемость обычно заслуживает первоочередного внимания.

Допуск также важен, особенно для ответственных сборок, но именно повторяемость определяет, можно ли стабильно поддерживать этот допуск.

Лучший высокоточный станок для волоконной лазерной резки — это тот, который сохраняет геометрию, контролирует нагрев и обеспечивает одинаковый результат в каждую смену.

При оценке вариантов запрашивайте данные испытаний, проверяйте реальные детали и связывайте точность станка со всей производственной цепочкой.

Такой подход обеспечивает меньше неожиданностей, снижает объем доработок и позволяет принять более обоснованное решение по оборудованию.
