Qué significa realmente la aceptación en la calidad de soldadura de estructuras espaciales

En la fabricación de estructuras espaciales, la aceptación no es lo mismo que “la soldadura se ve bien” o “la máquina funcionó sin alarmas”. Una máquina de soldadura para estructuras espaciales se acepta solo cuando las soldaduras que produce pueden cumplir repetidamente el nivel de calidad exigido por la estructura, el plano y el método de inspección. Esta distinción es importante porque una estructura espacial no es un simple conjunto decorativo de acero. Es un sistema portante compuesto por numerosos elementos que se intersectan, y el riesgo de una soldadura inestable es acumulativo, no aislado. Un único defecto en un nodo puede no fallar de inmediato, pero bajo carga repetida, tensión de ajuste o desviación de instalación, ese mismo defecto puede convertirse en el punto débil de toda la unidad.

Para los inspectores y responsables de seguridad, la cuestión práctica es, por tanto, más concreta y técnica: ¿qué evidencias demuestran que la máquina, el proceso de soldadura y las uniones resultantes son aceptables para su uso en producción? La respuesta suele abarcar varias capas de control, incluidas la apariencia de la soldadura, la consistencia dimensional, la estabilidad del proceso, los ensayos destructivos o no destructivos cuando sean necesarios y la trazabilidad de los parámetros utilizados durante la soldadura.

El primer malentendido: la aceptación de la máquina no es solo la aceptación del equipo

Un error común es considerar la aceptación como una entrega mecánica: encender la máquina, comprobar el movimiento de los ejes, verificar el desplazamiento de la antorcha, confirmar el enclavamiento de seguridad y aprobarla. Estas comprobaciones son importantes, pero solo confirman que el equipo es operable. No confirman que el resultado de soldadura sea aceptable para una aplicación de estructura espacial.

En la fabricación real, la aceptación de la máquina para el control de calidad de soldadura debe entenderse como una verificación combinada de cuatro aspectos: si la máquina puede mantener con precisión la trayectoria programada, si puede conservar parámetros de soldadura estables, si la preparación de la unión y el sistema de fijación permiten una formación repetible de la soldadura y si la soldadura terminada cumple los criterios de aceptación especificados. Si falta alguno de estos aspectos, la máquina puede superar una demostración en fábrica y, aun así, fallar en la producción real.

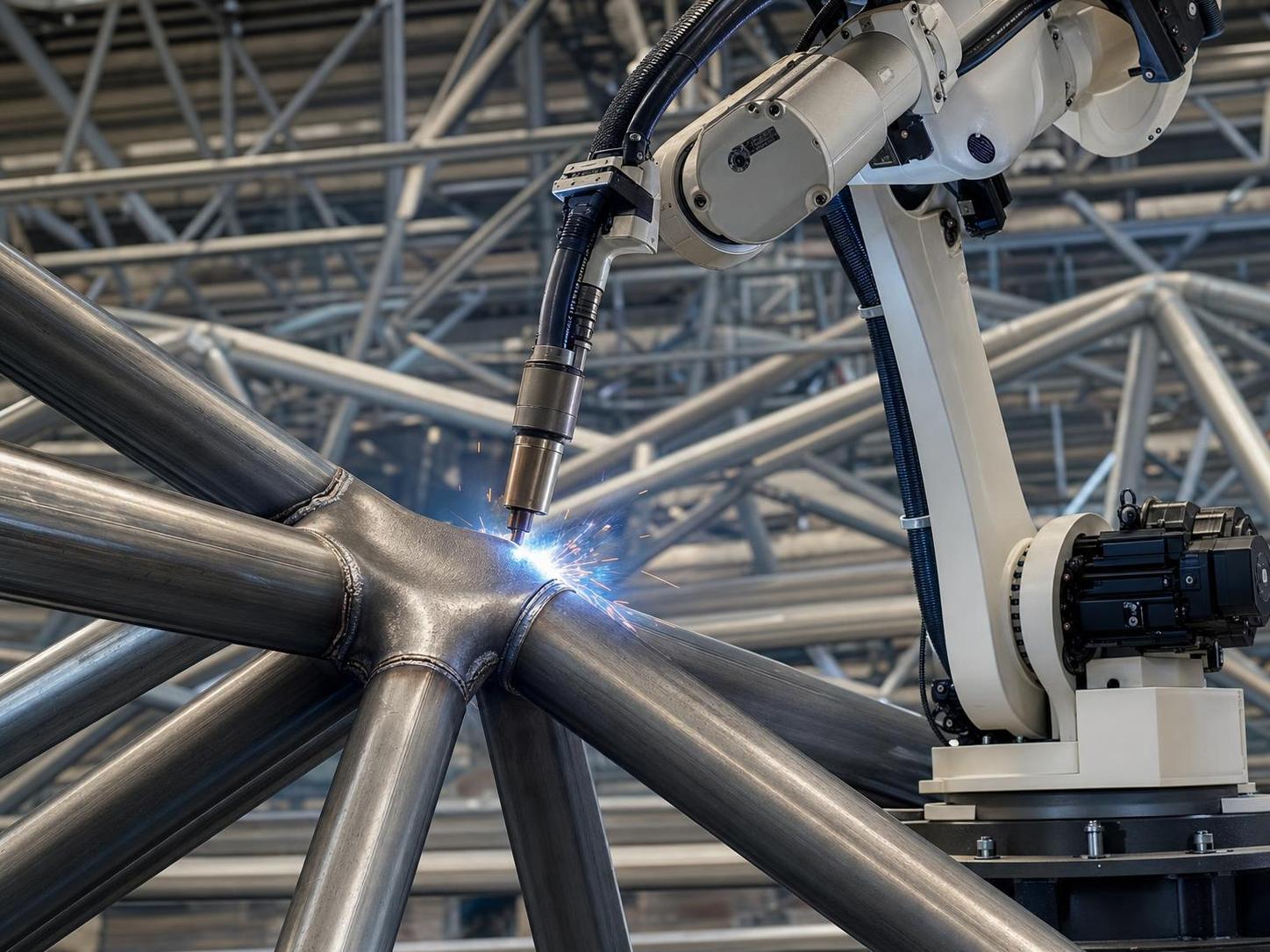

Esto es especialmente relevante en estructuras con muchos nodos. Los componentes de estructuras espaciales suelen incluir conexiones de tubo a nodo o de tubo a cono, con posiciones de soldadura variables y acceso limitado. Una máquina que funciona bien sobre una placa de muestra plana puede seguir teniendo dificultades cuando la geometría de la unión introduce variaciones en la separación de raíz, el ángulo, el aporte térmico o la accesibilidad de la antorcha.

Qué observan primero los inspectores

Antes de considerar cualquier ensayo avanzado, la aceptación de la soldadura comienza con condiciones observables. La inspección visual sigue siendo la primera barrera porque muchos problemas graves de calidad se manifiestan en la forma superficial. Se espera que un cordón de soldadura aceptable en una unión de estructura espacial presente continuidad, una anchura razonablemente uniforme, fusión adecuada en el borde y ausencia de socavado evidente, solapamiento, cráter de arco, concentración excesiva de salpicaduras, porosidad visible o grietas superficiales.

Dicho esto, la apariencia limpia no debe confundirse con la adecuación estructural. Un cordón uniforme puede ocultar falta de penetración o fusión incompleta. Por este motivo, los criterios de apariencia son solo una parte de la aceptación. En la mayoría de las plantas, los inspectores combinan el examen visual con comprobaciones del tamaño de la soldadura, el espesor de garganta cuando corresponda, la alineación después de la soldadura y el control de deformación. Si la máquina introduce un aporte térmico excesivo o una velocidad de avance inestable, el problema puede manifestarse menos como un defecto visible y más como distorsión, longitud de pata inconsistente o refuerzo irregular de una pieza a otra.

Los criterios de aceptación necesitan una referencia normativa

Ninguna decisión seria sobre la calidad de soldadura debe basarse únicamente en la costumbre. Las normas de aceptación deben estar vinculadas a los documentos del proyecto, los códigos aplicables y la categoría del producto fabricado. En la práctica, los fabricantes suelen basarse en los requisitos del plano, el procedimiento de soldadura acordado y la norma de inspección especificada por el cliente o el proyecto. Cuando intervienen proyectos de exportación, la lógica de control de calidad basada en ISO y las expectativas de conformidad relacionadas con CE suelen orientar la disciplina documental, incluso cuando la aceptación de la soldadura se rige por un código de soldadura más específico.

Para una empresa que trabaja con equipos de soldadura automática, procesamiento CNC, líneas de producción de vigas y otra maquinaria de fabricación, la disciplina de calidad suele ser más sólida cuando el enfoque de aceptación es coherente: definir el nivel de calidad objetivo, verificar la capacidad del proceso y conservar registros que relacionen los ajustes de la máquina con los resultados de inspección. Esta es una de las razones por las que los fabricantes que operan bajo sistemas ISO9001 suelen tener mejores resultados durante las auditorías de clientes. El sistema no elimina los defectos por sí solo, pero obliga a un control más claro de los documentos, las revisiones y las acciones correctivas.

La estabilidad del proceso forma parte de la calidad de soldadura, no es un tema independiente

Cuando se acepta una máquina de soldadura para estructuras espaciales para producción, los inspectores deben prestar especial atención a la repetibilidad en múltiples muestras, en lugar de una sola pieza calificada. Una buena soldadura demuestra posibilidad. Varias soldaduras consistentes en condiciones normales de producción demuestran capacidad del proceso.

Los parámetros que conviene vigilar son conocidos, pero se subestiman fácilmente: corriente, voltaje, velocidad de alimentación de alambre, velocidad de avance, caudal de gas protector, ángulo de la antorcha, condición de sujeción de la pieza y precisión posicional de la trayectoria de soldadura. Si la máquina registra datos, estos registros solo son útiles cuando pueden relacionarse con resultados reales de soldadura. Una curva de corriente estable significa poco si el desgaste de la fijación hace que la condición de raíz se desvíe fuera de tolerancia.

Aquí es donde el control de calidad se amplía más allá de la soldadura por sí sola. En algunos entornos de fabricación, la calidad del conformado o mecanizado previo afecta directamente a la aceptación de la soldadura. Por ejemplo, si los componentes roscados o ajustados se preparan con una consistencia dimensional deficiente, la etapa de soldadura hereda esa inestabilidad. Por el contrario, los procesos controlados de conformado de metal suelen ayudar a que el montaje posterior siga siendo predecible. Esta es una de las razones por las que los fabricantes que también utilizan equipos como lamáquina laminadora de roscas ZC28-6.3 tienden a considerar la calidad como una cadena de procesos y no como un único punto de inspección. El laminado de roscas, cuando se aplica correctamente al acero al carbono, acero aleado o materiales no ferrosos dentro de su límite de procesamiento establecido, mejora la consistencia dimensional sin cortar las fibras del mismo modo que lo haría un proceso de mecanizado. Es un proceso diferente de la soldadura, pero la lógica de gestión es similar: unas condiciones de conformado estables producen un montaje posterior más fiable.

Dónde entran en juego los ensayos no destructivos

No todas las soldaduras de estructuras espaciales requieren el mismo método de inspección. La vía de aceptación adecuada depende del tipo de unión, la trayectoria de carga, el espesor, el entorno de servicio y la especificación del proyecto. La inspección visual es universal, pero puede complementarse con ensayos por partículas magnéticas, ultrasonidos, radiografía o líquidos penetrantes cuando el diseño o el código exijan más evidencias.

Para los responsables de calidad, el punto importante es que los END no deben tratarse como una medida de rescate tras un control deficiente del proceso. Si la calidad de soldadura depende de la inspección para “encontrar las malas”, el proceso ya está teniendo un rendimiento insuficiente. Las normas de aceptación solo funcionan correctamente cuando los END se utilizan para verificar un proceso controlado, no para sustituirlo. En nodos soldados repetitivos, las indicaciones recurrentes en la misma ubicación suelen señalar un problema de programación, ajuste o control térmico, más que un error aleatorio del operario.

Una lista práctica de verificación de aceptación

Qué deben cuestionar los responsables de seguridad durante la aceptación

Los responsables de seguridad no deben limitar su revisión a la protección eléctrica, los resguardos y las paradas de emergencia, aunque estos elementos sean esenciales. En la producción de estructuras espaciales soldadas, el riesgo de seguridad también está presente en fallos de calidad ocultos. Si la aceptación se acelera y la máquina entra en producción con una estabilidad de arco deficiente o un seguimiento inconsistente de la unión, la consecuencia puede aparecer meses después durante la manipulación, la instalación o la carga en servicio.

Vale la pena formular tres preguntas. ¿Se ha validado la trayectoria de soldadura en la geometría real de la unión, en lugar de en una probeta simplificada? ¿Se inspeccionan las piezas fuera de tolerancia antes de que lleguen a la estación de soldadura? ¿Existe una respuesta documentada cuando se producen defectos repetidos, incluida la revisión de parámetros, la inspección de fijaciones y la recalificación si es necesaria? Estas preguntas trasladan la discusión de la compra de la máquina al control de fabricación, que es donde realmente comienzan la mayoría de los fallos de aceptación.

La aceptación es más sólida cuando refleja todo el sistema de fabricación

Los fabricantes experimentados rara vez evalúan la aceptación de la soldadura de forma aislada. Consideran conjuntamente la preparación del material, la precisión del ajuste, el estado de las fijaciones, el control de consumibles y la inspección posterior. Las empresas con amplia experiencia en equipos de soldadura, corte, fresado, conformado y máquinas herramienta automatizadas suelen reconocer esto antes, porque los defectos tienden a trasladarse de un proceso al siguiente. Un borde deficiente, una posición inestable del agujero o una pieza conformada de forma imprecisa pueden manifestarse posteriormente como un problema de soldadura.

Esta visión más amplia es más útil que memorizar una lista de defectos. Las normas de aceptación para una máquina de soldadura para estructuras espaciales consisten, en última instancia, en demostrar que la máquina puede producir soldaduras que satisfacen de forma constante las expectativas estructurales, en condiciones controladas y documentadas. Para los inspectores, la evaluación más fiable surge de combinar la calidad visible de la soldadura, la evidencia dimensional, los ensayos cuando sean necesarios y un comportamiento repetible del proceso. Si estos cuatro aspectos se mantienen alineados, la aceptación no es solo un documento firmado. Se convierte en una base creíble para una producción segura.
