Что на самом деле означает приемка качества сварных швов пространственных ферм

При изготовлении пространственных ферм приемка — это не то же самое, что «сварной шов выглядит хорошо» или «оборудование работало без аварийных сигналов». Сварочный станок для пространственных ферм принимается только тогда, когда изготовленные им сварные швы могут стабильно соответствовать уровню качества, требуемому конструкцией, чертежом и методом контроля. Это различие важно, поскольку пространственная ферма — не простая декоративная стальная сборка. Это несущая система, состоящая из множества пересекающихся элементов, и риск, связанный с одним нестабильным сварным швом, является накопительным, а не изолированным. Один дефект в узле может не привести к немедленному разрушению, но при повторяющихся нагрузках, напряжениях при сборке или отклонениях при монтаже этот же дефект может стать слабым местом всего изделия.

Поэтому для инспекторов и менеджеров по безопасности практический вопрос является более узким и техническим: какие доказательства подтверждают, что станок, процесс сварки и полученные соединения приемлемы для серийного производства? Ответ обычно включает несколько уровней контроля, в том числе внешний вид сварного шва, стабильность размеров, устойчивость процесса, разрушающий или неразрушающий контроль при необходимости, а также прослеживаемость параметров, использованных при сварке.

Первое заблуждение: приемка станка — это не только приемка оборудования

Распространенная ошибка — рассматривать приемку как механическую передачу оборудования: включить станок, проверить перемещение осей, убедиться в ходе сварочной горелки, подтвердить работу защитной блокировки и подписать акт. Эти проверки важны, но они лишь подтверждают работоспособность оборудования. Они не подтверждают, что результат сварки приемлем для применения в пространственных фермах.

В реальном производстве приемку станка в рамках контроля качества сварки следует понимать как комплексную проверку четырех аспектов: способен ли станок точно удерживать запрограммированную траекторию, способен ли он поддерживать стабильные параметры сварки, обеспечивают ли подготовка соединения и система оснастки повторяемое формирование сварного шва и соответствует ли готовый шов установленным критериям приемки. Если хотя бы один из этих аспектов отсутствует, станок может успешно пройти заводскую демонстрацию, но не справиться в реальном производстве.

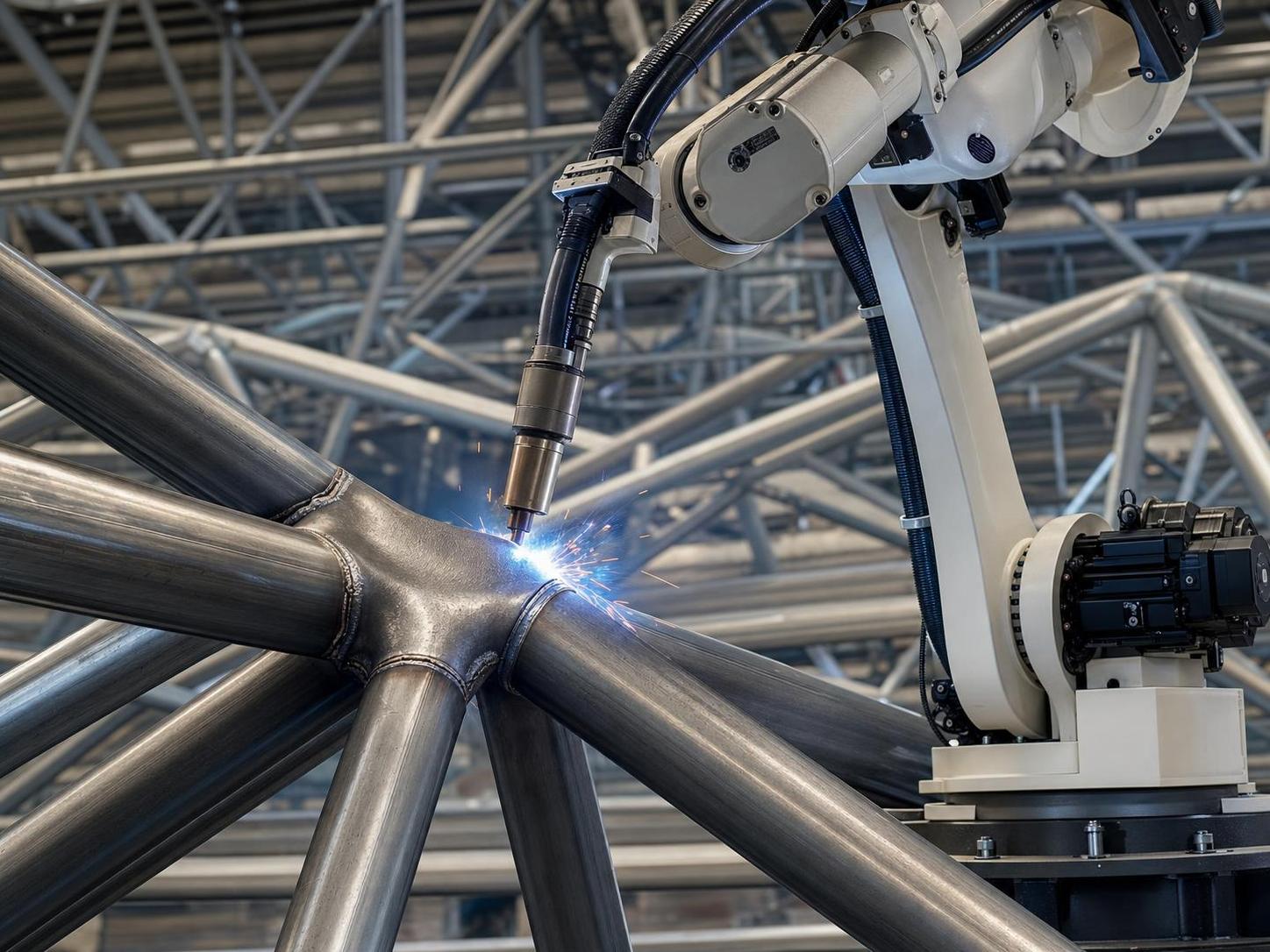

Это особенно актуально для конструкций с большим количеством узлов. Компоненты пространственных ферм часто включают соединения трубы с узлом или трубы с конусом с изменяющимися положениями сварки и ограниченным доступом. Станок, который хорошо работает на плоской образцовой пластине, все же может испытывать трудности, когда геометрия соединения вносит отклонения в зазор в корне шва, угол, тепловложение или доступность горелки.

На что инспекторы обычно обращают внимание в первую очередь

Прежде чем рассматривать какой-либо расширенный контроль, приемка сварного шва начинается с наблюдаемых условий. Визуальный контроль остается первым барьером, поскольку многие серьезные проблемы качества проявляются на поверхности. Ожидается, что приемлемый сварной валик на соединении пространственной фермы будет непрерывным, иметь достаточно равномерную ширину, надлежащее сплавление по кромкам и не иметь явных подрезов, наплывов, кратеров дуги, чрезмерной концентрации брызг, видимой пористости или поверхностных трещин.

Тем не менее визуальную аккуратность не следует путать с конструкционной пригодностью. Гладкий валик все еще может скрывать недостаточное проплавление или неполное сплавление. По этой причине критерии внешнего вида являются лишь одной частью приемки. На большинстве предприятий инспекторы сочетают визуальный осмотр с проверками размера сварного шва, толщины горловины шва там, где это применимо, выравнивания после сварки и контроля деформации. Если станок создает чрезмерное тепловложение или нестабильную скорость перемещения, проблема может проявляться не столько как видимый дефект, сколько как деформация, непостоянная длина катета или неравномерное усиление от детали к детали.

Критерии приемки должны иметь нормативную основу

Ни одно серьезное решение по качеству сварки не должно приниматься только на основе привычки. Стандарты приемки должны быть связаны с проектной документацией, применимыми нормами и категорией изготавливаемой продукции. На практике производители обычно опираются на требования чертежей, согласованную процедуру сварки и стандарт контроля, указанный заказчиком или проектом. В экспортных проектах логика контроля качества на основе ISO и ожидания в отношении соответствия CE часто формируют дисциплину ведения документации, даже если сама приемка сварных швов регулируется более специализированным сварочным стандартом.

Для компании, работающей с автоматическим сварочным оборудованием, CNC-обработкой, линиями производства балок и другим оборудованием для изготовления металлоконструкций, дисциплина качества обычно наиболее эффективна, когда подход к приемке является единообразным: определить целевой уровень качества, подтвердить возможности процесса и сохранять записи, связывающие настройки станка с результатами контроля. Это одна из причин, по которой производители, работающие в рамках систем ISO9001, часто показывают лучшие результаты при аудитах заказчиков. Система сама по себе не устраняет дефекты, но обеспечивает более четкий контроль документов, редакций и корректирующих действий.

Стабильность процесса является частью качества сварки, а не отдельной темой

Когда сварочный станок для пространственных ферм принимается для производства, инспекторам следует уделять пристальное внимание повторяемости результатов на нескольких образцах, а не на одном аттестованном изделии. Один хороший сварной шов доказывает возможность. Несколько стабильных швов в нормальных производственных условиях доказывают способность процесса.

Параметры, за которыми следует наблюдать, хорошо известны, но их легко недооценить: ток, напряжение, скорость подачи проволоки, скорость перемещения, расход защитного газа, угол наклона горелки, условия зажима заготовки и точность позиционирования сварочной траектории. Если станок записывает данные, эти записи полезны только тогда, когда их можно связать с фактическими результатами сварки. Стабильная кривая тока мало значит, если износ оснастки приводит к отклонению состояния корня шва за пределы допуска.

Именно здесь контроль качества становится шире, чем только сварка. В некоторых производственных условиях качество предшествующей формовки или механической обработки напрямую влияет на приемку сварных швов. Например, если резьбовые или подогнанные компоненты подготовлены с низкой стабильностью размеров, этап сварки наследует эту нестабильность. Напротив, контролируемые процессы формования металла часто помогают сохранить предсказуемость последующей сборки. Это одна из причин, по которой производители, использующие также такое оборудование, как резьбонакатный станок ZC28-6.3, склонны рассматривать качество как цепочку процессов, а не как отдельную точку контроля. Накатка резьбы при правильном применении к углеродистой стали, легированной стали или цветным материалам в пределах заявленных возможностей обработки повышает стабильность размеров, не перерезая волокна так, как это происходило бы при механической обработке. Это процесс, отличный от сварки, но логика управления схожа: стабильные условия формования обеспечивают более надежную последующую сборку.

Когда в процесс включается неразрушающий контроль

Не каждый сварной шов пространственной фермы требует одного и того же метода контроля. Правильный путь приемки зависит от типа соединения, пути передачи нагрузки, толщины, условий эксплуатации и спецификации проекта. Визуальный контроль является универсальным, но может дополняться магнитопорошковым контролем, ультразвуковым контролем, радиографическим контролем или капиллярным контролем, если конструкция или нормы требуют дополнительных доказательств.

Для менеджеров по качеству важно, чтобы NDT не рассматривался как этап спасения после слабого управления процессом. Если качество сварки зависит от контроля для «выявления плохих швов», процесс уже работает неудовлетворительно. Стандарты приемки работают правильно только тогда, когда NDT используется для проверки управляемого процесса, а не для его замены. Повторяющиеся показания в одном и том же месте на серийных сварных узлах часто указывают на проблему программирования, сборки или контроля тепла, а не на случайную ошибку оператора.

Практический контрольный список приемки

Что менеджеры по безопасности должны проверять при приемке

Менеджеры по безопасности не должны ограничивать свою проверку электрозащитой, ограждениями и аварийными остановами, хотя все это необходимо. При производстве сварных пространственных ферм риск для безопасности также заложен в скрытом отказе качества. Если приемка проводится поспешно и станок запускается в производство при плохой стабильности дуги или нестабильном отслеживании соединений, последствия могут проявиться спустя месяцы во время погрузочно-разгрузочных работ, монтажа или эксплуатационного нагружения.

Стоит задать три вопроса. Была ли сварочная траектория проверена на реальной геометрии соединения, а не на упрощенном образце? Отсеиваются ли детали вне допуска до их поступления на сварочный участок? Предусмотрен ли документированный порядок действий при повторяющихся дефектах, включая пересмотр параметров, проверку оснастки и повторную аттестацию при необходимости? Эти вопросы переводят обсуждение от покупки станка к управлению производством, где фактически начинается большинство проблем с приемкой.

Приемка наиболее надежна, когда отражает всю систему изготовления

Опытные производители редко оценивают приемку сварных швов изолированно. Они рассматривают подготовку материала, точность сборки, состояние оснастки, контроль расходных материалов и последующий контроль в совокупности. Компании с широким опытом работы со сваркой, резкой, фрезерованием, формовкой и автоматизированными станками обычно осознают это раньше, поскольку дефекты имеют тенденцию переходить от одного процесса к следующему. Некачественная кромка, нестабильное положение отверстия или неточно сформированная деталь — все это может позднее проявиться как проблема сварки.

Этот более широкий взгляд полезнее, чем запоминание перечня дефектов. Стандарты приемки для сварочного станка для пространственных ферм в конечном итоге предназначены для подтверждения того, что станок способен стабильно производить сварные швы, отвечающие конструкционным требованиям, в контролируемых и документированных условиях. Для инспекторов наиболее надежная оценка основывается на сочетании видимого качества сварного шва, размерных доказательств, испытаний при необходимости и повторяемого поведения процесса. Если эти четыре аспекта согласованы, приемка является не просто подписанным документом. Она становится надежной основой для безопасного производства.
