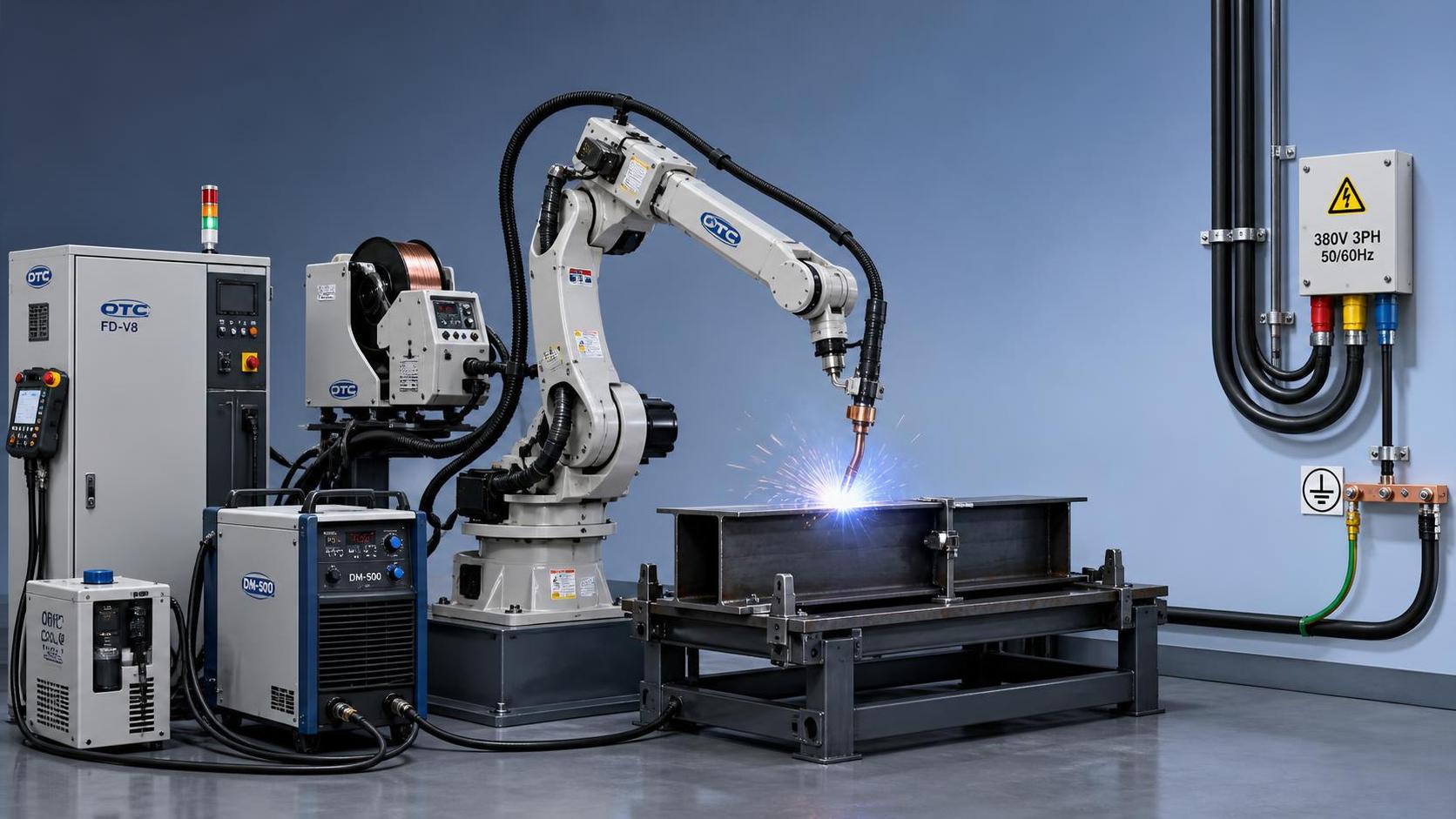

La mayoría de los robots de soldadura se instalan con alimentación industrial trifásica, y el voltaje exacto depende del controlador del robot, la fuente de potencia de soldadura y el país donde funcionará la celda. En muchas fábricas, el controlador del robot puede aceptar entradas industriales comunes, como 200-240 V, 380-415 V, 440 V o 480 V CA a 50 o 60 Hz, mientras que la fuente de potencia de soldadura puede tener su propio requisito de entrada independiente. Por ello, la respuesta práctica a «¿Qué fuente de alimentación requiere normalmente un robot de soldadura?» suele ser una combinación de dos cargas eléctricas: una para el movimiento y control del robot, y otra para la generación del arco.

El propio robot normalmente no consume energía de la misma manera que la máquina de soldar. Los servomotores, la electrónica del armario de control, los ventiladores de refrigeración, las placas de comunicación, los circuitos de seguridad y el péndulo de programación requieren una alimentación eléctrica estable, pero su demanda suele ser mucho menor que la de la fuente de soldadura. Un sistema de soldadura MIG o MAG puede consumir una corriente significativa durante la operación de arco, especialmente al soldar secciones gruesas de acero al carbono, uniones de filete o cordones continuos largos. Las configuraciones relacionadas con TIG y plasma pueden diferir, y los sistemas de soldadura por puntos pueden tener una carga eléctrica mucho mayor porque la carga del transformador y las características de corriente pico son muy diferentes de las de la soldadura por arco.

La alimentación del controlador y la potencia de soldadura normalmente se especifican por separado

Un error común es solicitar un único valor de voltaje como si toda la celda de soldadura robotizada utilizara un solo requisito eléctrico. En la práctica, el brazo del robot recibe alimentación a través de su armario de controlador, y el proceso de soldadura recibe alimentación a través de una fuente de soldadura que puede estar integrada en la línea, pero sigue siendo una unidad eléctrica independiente. Los posicionadores, las mesas giratorias, la extracción de humos, las estaciones de limpieza de antorchas, los dispositivos de seguimiento de cordón y los sistemas de refrigeración por agua también pueden requerir sus propias alimentaciones.

Por esta razón, una revisión técnica normalmente comienza al menos con los siguientes elementos:

• voltaje de entrada y requisito de fase del controlador del robot;
• voltaje de entrada, frecuencia y consumo de corriente nominal de la fuente de potencia de soldadura;
• carga de los equipos periféricos, incluidos el alimentador de alambre, el refrigerador de agua y los dispositivos de manipulación de piezas;
• corriente de arranque, comportamiento de carga pico y si la alimentación de la línea es lo suficientemente estable para el control servo y la calidad del arco.

En muchas instalaciones, el controlador puede utilizar alimentación de CA trifásica e incluir transformadores internos o módulos de potencia conmutados para suministrar circuitos de CC de menor voltaje. Los amplificadores servo alimentan entonces cada motor de eje. La fuente de soldadura, por el contrario, convierte la CA entrante en la salida controlada necesaria para el proceso de soldadura. Esta salida se selecciona según el diámetro del alambre, el gas de protección, el diseño de la unión, la velocidad de avance y el material base. El acero inoxidable, el acero dulce y el aluminio no se comportan igual eléctricamente durante la soldadura, por lo que la especificación de la fuente no puede separarse de la aplicación.

Rangos de voltaje típicos en celdas de soldadura robotizada

Cuando se pregunta «¿Qué requisitos de voltaje y fuente de alimentación necesita normalmente un robot de soldadura?», con frecuencia se busca un rango de referencia práctico. El rango industrial habitual es la alimentación de CA trifásica, y las normas locales de la planta determinan el valor exacto. En algunas regiones, la alimentación trifásica de 200-220 V puede ser común para sistemas más pequeños. En otras, la alimentación trifásica de 380 V, 400 V, 415 V o 480 V es más habitual para equipos automatizados. La alimentación monofásica generalmente no es adecuada para el sistema principal del robot, salvo posiblemente para pequeños dispositivos auxiliares o herramientas de mantenimiento.

La frecuencia también importa. Un controlador diseñado para 50 Hz puede no ser intercambiable con uno destinado únicamente a 60 Hz, a menos que el diseño eléctrico permita explícitamente ambos. Muchos controladores industriales modernos y fuentes de soldadura basadas en inversor pueden aceptar entrada de 50/60 Hz, pero esto debe confirmarse en la documentación del equipo en lugar de asumirse por su apariencia o el tamaño del armario.

La tolerancia de voltaje es otro aspecto fácil de pasar por alto. Una fábrica puede suministrar nominalmente 400 V, pero la línea real puede aumentar o disminuir bajo carga elevada, en particular cuando se arrancan cerca motores grandes, compresores o equipos de calentamiento por resistencia. Si el controlador del robot o la fuente de soldadura tiene un rango de entrada aceptable estrecho, pueden aparecer fallos molestos, arranques de arco inestables o reinicios de comunicación, aunque el voltaje nominal parezca correcto sobre el papel.

La demanda de potencia depende en gran medida del tipo de proceso

Una celda de soldadura robótica MIG para acero estructural de espesor medio suele tener un perfil eléctrico muy diferente al de una celda robótica TIG para conjuntos delgados de acero inoxidable. Los sistemas MIG y MAG suelen requerir una mayor potencia de entrada total porque el proceso se utiliza ampliamente para soldadura de producción con alimentación continua de alambre y mayores tasas de deposición. Si se utiliza soldadura pulsada, la fuente puede tener requisitos de control adicionales, aunque la carga media sigue dependiendo del programa de soldadura, el ciclo de trabajo y los ajustes de salida reales.

La soldadura robótica TIG puede requerir un control de proceso más limpio y puede implicar una corriente de soldadura menor en algunas aplicaciones de paredes delgadas, pero la celda sigue pudiendo requerir una alimentación industrial estable, ya que la precisión del movimiento del robot, la fiabilidad del arranque del arco, el control del gas de protección y los circuitos de refrigeración opcionales dependen de una entrada constante. La soldadura de aluminio añade otra variable, ya que la alimentación de alambre, la refrigeración de la antorcha y la estabilidad del proceso suelen ser más sensibles que en los trabajos estándar de acero al carbono.

Los robots de soldadura por puntos constituyen una categoría aparte. Su demanda eléctrica suele ser mucho mayor que la de los robots de soldadura por arco porque el transformador de soldadura y los picos de corriente de corta duración son considerables. En esos casos, el diseño de la alimentación principal debe considerar con mayor cuidado el dimensionamiento del transformador, la capacidad de las barras colectoras, la puesta a tierra y las perturbaciones de la línea que en una estación estándar de soldadura por arco.

La potencia nominal no es lo mismo que la carga instalada

La potencia indicada en la placa de características es útil, pero no indica automáticamente cómo se comporta la celda durante la producción. Algunos dispositivos consumen relativamente poca energía en espera y mucha más durante la aceleración, la alimentación de alambre, el encendido del arco o el funcionamiento con alto ciclo de trabajo. El brazo del robot puede permanecer inactivo entre soldaduras, mientras que la fuente de soldadura realiza ciclos según la trayectoria programada. Un sistema que suelda cordones cortos e intermitentes en luminarias cargará la alimentación de manera distinta a un sistema que realiza cordones largos en columnas cajón, piezas a presión o bastidores fabricados.

Por ello, la planificación eléctrica suele considerar tanto la entrada nominal como el patrón de funcionamiento. Si un armario de controlador está correctamente dimensionado, pero la línea de alimentación, el disyuntor o la sección transversal del cable son demasiado pequeños, la caída de voltaje puede convertirse en un problema oculto. El problema puede aparecer primero como quemado de alambre irregular, arranques de arco inestables o alarmas servo aleatorias, en lugar de como un fallo de alimentación evidente.

En tendidos de cable más largos, el dimensionamiento de los conductores se vuelve especialmente importante. La resistencia del cable de alimentación puede aumentar la caída de voltaje bajo carga, y una mala calidad de terminación en orejetas o terminales puede generar acumulación de calor. En un entorno de soldadura, donde el polvo, las vibraciones y los ciclos de temperatura son habituales, las conexiones eléctricas no deben tratarse como un detalle de instalación único.

La puesta a tierra y el blindaje afectan al rendimiento

Los requisitos de alimentación no se limitan al voltaje y al amperaje. Una correcta puesta a tierra forma parte del requisito eléctrico para una soldadura robotizada fiable. El controlador del robot, la fuente de soldadura, la masa de la pieza de trabajo y cualquier equipo de comunicación sensible necesitan una disposición de puesta a tierra que coincida con el diseño del equipo y la normativa local. Una puesta a tierra deficiente puede contribuir a la inestabilidad del arco, al ruido de los sensores, a errores de detección por contacto y al riesgo de daños durante fallos eléctricos.

La trayectoria de retorno de soldadura también merece atención. En la soldadura por arco, la alta corriente debe regresar de la pieza de trabajo a la fuente a través de una trayectoria de baja resistencia y conexión segura. Si la pinza de masa está mal conectada, o si superficies pintadas, con cascarilla u oxidadas reducen la conductividad, el rendimiento de soldadura puede degradarse. Esto no es estrictamente lo mismo que la tierra de protección de la instalación, pero ambos influyen en el comportamiento eléctrico general de la celda.

El tendido de cables también es importante. Los cables de señal para codificadores, comunicación de bus de campo y sensores de seguimiento de cordón no deben instalarse descuidadamente junto a cables de soldadura de alta corriente si la guía de instalación advierte contra ello. La interferencia electromagnética puede provocar fallos intermitentes que parecen problemas de software, pero que se originan en la disposición de la alimentación y el cableado.

Las condiciones de instalación modifican el requisito real

La disponibilidad de energía de la fábrica puede ser muy diferente de la indicada en la ficha de especificaciones de la máquina. Un robot de soldadura puede ser compatible con el voltaje de la planta, pero la instalación puede seguir necesitando un transformador elevador o reductor si el suministro local no coincide con el controlador o la fuente de soldadura. Los equipos exportados suelen llegar a instalaciones donde el voltaje estándar de la planta difiere de la configuración de fabricación original, por lo que este punto debe verificarse antes del envío y no después de que llegue la máquina.

La temperatura ambiente y la ventilación también influyen en la fiabilidad eléctrica. Los armarios de control y las fuentes de potencia de soldadura generan calor, y si se instalan cerca de hornos, se encierran demasiado o se exponen a polvo metálico sin una filtración adecuada, la temperatura interna puede aumentar y reducir la vida útil de los componentes. A veces se diagnostica primero un problema de alimentación, aunque el estrés térmico sea la causa real de las paradas repetidas.

La humedad y el polvo conductor pueden complicar aún más la situación. En talleres de fabricación que cortan acero al carbono, placas de acero inoxidable o aluminio, las partículas en suspensión pueden entrar en los armarios si las juntas están dañadas o se descuida el mantenimiento. Con el tiempo, la contaminación puede afectar a terminales, ventiladores, conductos de refrigeración y placas de circuito impreso. El voltaje de alimentación puede ser perfectamente correcto y aun así el equipo mostrar inestabilidad eléctrica.

Antes de realizar el pedido, las preguntas eléctricas deben ser muy específicas

«¿Qué voltaje necesita?» es una pregunta demasiado amplia si no se desglosa por subsistema. Las preguntas prácticas son más concretas:

• ¿El controlador del robot requiere trifásica de 380-415 V, 480 V u otro rango?
• ¿La fuente de soldadura se alimenta desde la misma línea entrante o desde un circuito protegido independiente?
• ¿El proceso será MIG, MAG, TIG o soldadura por puntos?
• ¿Hay refrigeradores de agua, posicionadores, deslizadores o mesas giratorias que añadan carga eléctrica más allá del robot y el soldador?
• ¿El equipo admite funcionamiento tanto a 50 Hz como a 60 Hz, o solo uno de ellos?
• ¿Se necesitará un transformador después del transporte al lugar de instalación final?

Estos detalles afectan al diseño del armario, la preparación de los cables, la selección del disyuntor y el tiempo de puesta en marcha. También influyen en la carga del contenedor y en la planificación de instalación en obra, porque una celda que requiere transformadores externos, cables de gran calibre o hardware de refrigeración adicional puede necesitar un espacio de disposición y un tendido de servicios diferente de lo previsto.

Errores de juicio comunes durante la instalación

Un error frecuente es hacer coincidir únicamente el modelo del brazo del robot e ignorar la versión del controlador. Dos robots que parecen similares mecánicamente pueden tener requisitos de armario diferentes. Otro es asumir que, dado que una fuente de potencia de soldadura manual funcionó en una determinada línea, la fuente robótica se comportará de la misma forma. La soldadura robotizada suele introducir ciclos de trabajo continuos, interfaces de comunicación y control de movimiento sincronizado que imponen exigencias diferentes al sistema eléctrico.

Otro error de juicio consiste en subestimar los equipos auxiliares. Las unidades de limpieza de antorchas, los sistemas de pulverización antisalpicaduras, los arrancadores de extracción de humos, los PLC de seguridad, las cortinas de luz y los utillajes motorizados pueden no consumir tanto como el propio soldador, pero en conjunto pueden cambiar la carga del circuito y el diseño del panel. En celdas compactas, los instaladores también dejan a veces un acceso de servicio insuficiente alrededor del controlador y la fuente, lo que dificulta el mantenimiento futuro y aumenta la posibilidad de sobrecalentamiento de los armarios.

También existe confusión entre la corriente de salida de soldadura y la corriente de alimentación de entrada. Una fuente de soldadura ajustada a un determinado amperaje de soldadura no significa que la instalación deba proporcionar el mismo valor como corriente de entrada. La fuente convierte la potencia internamente, y la eficiencia, el factor de potencia y el ciclo de trabajo afectan a la relación entre la salida de soldadura y la entrada de red. La placa de características y el manual siguen siendo la referencia fiable.

El mantenimiento también tiene un aspecto eléctrico

Una vez que el robot está funcionando, el mantenimiento relacionado con la alimentación debe ser rutinario y no reactivo. La firmeza de los terminales puede cambiar con el tiempo debido a las vibraciones y los ciclos térmicos. Los filtros de los ventiladores del armario de controlador y de la fuente de soldadura pueden obstruirse con polvo, reduciendo la refrigeración y provocando disparos que parecen eléctricos. Los puntos de masa deben inspeccionarse para detectar oxidación, especialmente cuando la celda trabaja con piezas fabricadas pesadas con cascarilla, residuos de aceite o cambios frecuentes de utillaje.

Los problemas de calidad de energía pueden aparecer gradualmente. La inconsistencia en el arranque del arco, los reinicios inexplicables del controlador o los fallos de comunicación entre el robot y el paquete de soldadura pueden justificar la comprobación del voltaje de entrada bajo carga, no solo en vacío. En algunas plantas, el problema solo aparece durante el funcionamiento de equipos cercanos, como compresores grandes, prensas o sistemas de corte por plasma.

Si la celda se traslada a otro taller u otro país, la revisión eléctrica debe repetirse desde el principio. Reutilizar la misma máquina no garantiza que el mismo cableado, los valores de disyuntor, la disposición de puesta a tierra o la configuración del transformador sigan siendo adecuados.

Entonces, ¿qué fuente de alimentación requiere normalmente un robot de soldadura? En la mayoría de los entornos industriales, requiere una alimentación de CA trifásica correctamente puesta a tierra, adaptada al controlador del robot, y una especificación de fuente de potencia de soldadura independiente adaptada al proceso de soldadura. La respuesta útil nunca es un único valor de voltaje por sí solo. Es la compatibilidad eléctrica completa entre el controlador, el soldador, los periféricos, el dimensionamiento de cables, la frecuencia, la puesta a tierra y el ciclo de producción real que se espera que gestione la celda.
