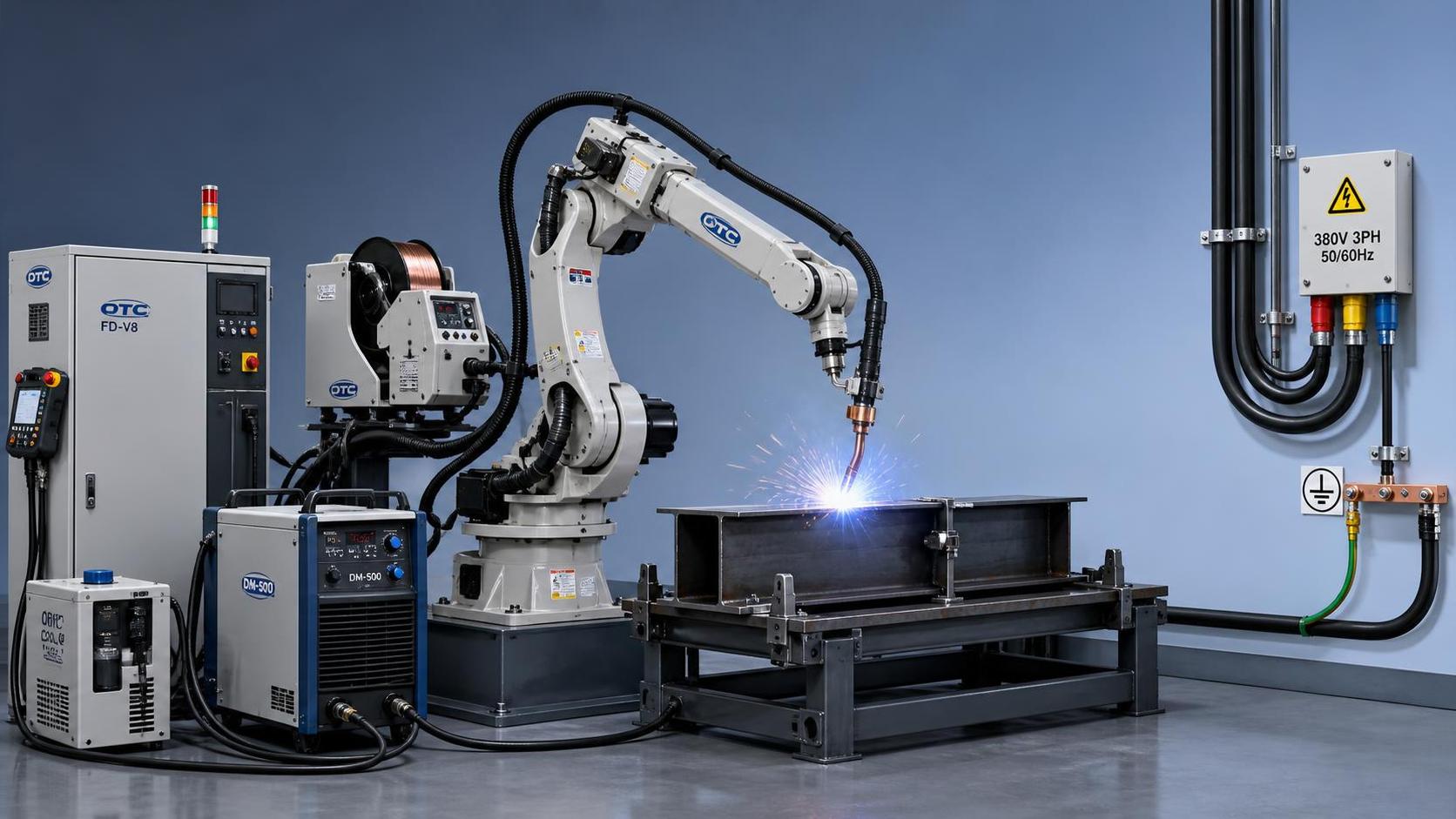

Большинство сварочных роботов подключаются к промышленной трёхфазной сети, а точное напряжение зависит от контроллера робота, источника сварочного тока и страны, где будет эксплуатироваться ячейка. На многих предприятиях контроллер робота может принимать распространённые промышленные входные напряжения, такие как 200-240V, 380-415V, 440V или 480V переменного тока при 50 или 60Hz, тогда как источник сварочного тока может иметь собственные отдельные требования к питанию. Поэтому практический ответ на вопрос «Какое электропитание обычно требуется сварочному роботу?» обычно представляет собой сочетание двух электрических нагрузок: одной для движения и управления роботом и другой для формирования сварочной дуги.

Сам робот обычно не потребляет электроэнергию так же, как сварочный аппарат. Серводвигателям, электронике шкафа управления, вентиляторам охлаждения, коммуникационным платам, цепям безопасности и пульту обучения требуется стабильное электропитание, однако их потребление часто значительно ниже, чем у сварочного источника. Система MIG или MAG может потреблять значительный ток во время работы дуги, особенно при сварке толстых элементов из углеродистой стали, угловых соединений или длинных непрерывных швов. Системы TIG и плазменные установки могут отличаться, а системы точечной сварки могут иметь существенно большую электрическую нагрузку, поскольку характеристики нагрузки трансформатора и пикового тока сильно отличаются от дуговой сварки.

Питание контроллера и сварочное питание обычно указываются отдельно

Распространённая ошибка — запрашивать одно значение напряжения, как будто вся роботизированная сварочная ячейка имеет единое требование к электропитанию. На практике робот-манипулятор питается через шкаф контроллера, а сварочный процесс — через источник сварочного тока, который может быть интегрирован в линию, но всё равно является отдельным электрическим устройством. Позиционеры, поворотные столы, системы дымоудаления, станции очистки горелок, устройства отслеживания шва и системы водяного охлаждения также могут требовать отдельных линий питания.

По этой причине техническая проверка обычно начинается как минимум со следующих пунктов:

• входное напряжение контроллера робота и требования к фазности;
• входное напряжение источника сварочного тока, частота и номинальный потребляемый ток;
• нагрузка периферийного оборудования, включая механизм подачи проволоки, водяной охладитель и устройства перемещения заготовок;
• пусковой ток, поведение при пиковых нагрузках и достаточна ли стабильность питания линии для сервоуправления и качества дуги.

Во многих установках контроллер использует трёхфазное питание переменного тока и включает внутренние трансформаторы или импульсные силовые модули для питания низковольтных цепей постоянного тока. Затем сервоприводы подают питание на двигатель каждой оси. Источник сварочного тока, напротив, преобразует входящий переменный ток в регулируемый выход, необходимый для сварочного процесса. Этот выход выбирается в зависимости от диаметра проволоки, защитного газа, конструкции соединения, скорости сварки и основного материала. Нержавеющая сталь, низкоуглеродистая сталь и алюминий по-разному ведут себя электрически при сварке, поэтому спецификацию источника нельзя отделять от области применения.

Типичные диапазоны напряжения в роботизированных сварочных ячейках

Когда люди спрашивают: «Какие требования к напряжению и электропитанию обычно нужны сварочному роботу?», они часто хотят получить практический ориентировочный диапазон. Обычно используется промышленное трёхфазное питание переменного тока, а точное значение определяется локальными стандартами предприятия. В некоторых регионах трёхфазное напряжение 200-220V может быть распространено для небольших систем. В других для автоматизированного оборудования более типичны трёхфазные сети 380V, 400V, 415V или 480V. Однофазное питание, как правило, не подходит для основной системы робота, за исключением, возможно, небольших вспомогательных устройств или инструментов обслуживания.

Частота также имеет значение. Контроллер, рассчитанный на 50Hz, может быть несовместим с контроллером, предназначенным только для 60Hz, если электрическая конструкция явно не допускает обе частоты. Многие современные промышленные контроллеры и инверторные источники сварочного тока могут принимать вход 50/60Hz, но это необходимо подтверждать в документации на оборудование, а не предполагать по внешнему виду или размеру шкафа.

Допуск по напряжению — ещё один вопрос, который легко упустить из виду. Предприятие может номинально подавать 400V, однако фактическое напряжение линии может повышаться или падать при большой нагрузке, особенно когда поблизости запускаются крупные двигатели, компрессоры или оборудование резистивного нагрева. Если контроллер робота или сварочный источник имеют узкий допустимый диапазон входного напряжения, могут возникать ложные неисправности, нестабильный поджиг дуги или сбросы связи, даже если номинальное напряжение по документации выглядит правильным.

Потребляемая мощность в значительной степени зависит от типа процесса

Роботизированная ячейка MIG-сварки конструкционной стали средней толщины обычно имеет совершенно иной электрический профиль, чем роботизированная TIG-ячейка для тонких узлов из нержавеющей стали. Системам MIG и MAG часто требуется более высокая общая входная мощность, поскольку эти процессы широко применяются в производственной сварке с непрерывной подачей проволоки и высокой скоростью наплавки. При использовании импульсной сварки источник может иметь дополнительные требования к управлению, хотя средняя нагрузка всё равно зависит от программы сварки, рабочего цикла и фактических выходных настроек.

Роботизированная TIG-сварка может требовать более точного управления процессом и в некоторых применениях с тонкими стенками использовать меньший сварочный ток, однако ячейке всё равно необходимо стабильное промышленное питание, поскольку точность движения робота, надёжность поджига дуги, управление защитным газом и дополнительные контуры охлаждения зависят от постоянного входного питания. Сварка алюминия добавляет ещё один аспект, так как подача проволоки, охлаждение горелки и стабильность процесса часто становятся более чувствительными, чем при стандартной обработке углеродистой стали.

Роботы для точечной сварки представляют собой отдельную категорию. Их электрическая потребность часто значительно выше, чем у роботов для дуговой сварки, поскольку сварочный трансформатор и кратковременные пики тока весьма велики. В таких случаях при проектировании основного питания необходимо более тщательно учитывать подбор трансформатора, пропускную способность шин, заземление и возмущения в сети, чем на стандартной станции дуговой сварки.

Номинальная мощность — не то же самое, что установленная нагрузка

Мощность на паспортной табличке полезна, но она не показывает автоматически, как ячейка будет вести себя во время производства. Некоторые устройства потребляют сравнительно мало мощности в режиме ожидания и значительно больше при ускорении, подаче проволоки, зажигании дуги или работе с высоким рабочим циклом. Робот-манипулятор может простаивать между сварными швами, тогда как источник сварочного тока работает циклично в соответствии с траекторией программы. Система, выполняющая короткие прерывистые валики на лёгких изделиях, будет нагружать сеть иначе, чем система, выполняющая длинные швы на коробчатых колоннах, деталях под давлением или сварных рамах.

Поэтому при электрическом планировании обычно учитывают как номинальный вход, так и режим работы. Если шкаф контроллера подобран правильно, но питающая линия, автоматический выключатель или сечение кабеля слишком малы, падение напряжения может стать скрытой проблемой. Сначала это может проявляться как неустойчивое выгорание проволоки, нестабильный поджиг дуги или случайные аварийные сигналы сервоприводов, а не как очевидное отключение питания.

При длинных кабельных трассах выбор сечения проводников становится особенно важным. Сопротивление питающего кабеля может увеличивать падение напряжения под нагрузкой, а низкое качество соединений на наконечниках или клеммах может приводить к накоплению тепла. В сварочной среде, где часто присутствуют пыль, вибрация и температурные циклы, электрические соединения не следует считать разовой деталью монтажа.

Заземление и экранирование влияют на производительность

Требования к электропитанию не ограничиваются напряжением и силой тока. Правильное заземление является частью электрических требований для надёжной роботизированной сварки. Контроллер робота, источник сварочного тока, заземление заготовки и любое чувствительное коммуникационное оборудование нуждаются в схеме заземления, соответствующей конструкции оборудования и местным нормам. Недостаточное заземление может способствовать нестабильности дуги, шумам датчиков, ошибкам контактного поиска и риску повреждения при электрических неисправностях.

Обратному сварочному контуру также следует уделить внимание. При дуговой сварке большой ток должен возвращаться от заготовки к источнику по пути с низким сопротивлением и надёжным соединением. Если зажим массы закреплён плохо или окрашенные, покрытые окалиной либо ржавые поверхности снижают проводимость, качество сварки может ухудшиться. Это не совсем то же самое, что защитное заземление предприятия, однако оба фактора влияют на общее электрическое поведение ячейки.

Также важна прокладка кабелей. Сигнальные кабели энкодеров, полевой шины связи и датчиков отслеживания шва не следует небрежно прокладывать рядом с высокотоковыми сварочными кабелями, если руководство по монтажу предостерегает от этого. Электромагнитные помехи могут вызывать периодические неисправности, которые выглядят как проблемы программного обеспечения, но возникают из-за схемы питания и прокладки проводки.

Условия установки изменяют фактические требования

Доступное заводское питание может существенно отличаться от данных в спецификации оборудования. Сварочный робот может быть совместим с напряжением предприятия, однако для установки всё равно может потребоваться повышающий или понижающий трансформатор, если местное питание не соответствует контроллеру или источнику сварочного тока. Экспортируемое оборудование часто прибывает на объекты, где стандартное напряжение предприятия отличается от исходной конфигурации сборки, поэтому этот момент следует проверять до отгрузки, а не после прибытия оборудования.

Температура окружающей среды и вентиляция также влияют на электрическую надёжность. Шкафы контроллеров и источники сварочного тока выделяют тепло, и если они установлены рядом с печами, слишком плотно закрыты или подвергаются воздействию металлической пыли без надлежащей фильтрации, внутренняя температура может повышаться и сокращать срок службы компонентов. Иногда сначала диагностируют проблему с питанием, хотя реальной причиной повторяющихся отключений является тепловая нагрузка.

Влага и проводящая пыль могут ещё больше осложнить ситуацию. В производственных цехах, где режут углеродистую сталь, нержавеющий лист или алюминий, взвешенные частицы могут проникать в шкафы при повреждении уплотнений или недостаточном обслуживании. Со временем загрязнение может влиять на клеммы, вентиляторы, каналы охлаждения и печатные платы. Напряжение питания может быть совершенно правильным, но оборудование всё равно будет проявлять электрическую нестабильность.

Перед заказом электрические вопросы должны быть очень конкретными

Вопрос «Какое напряжение ему нужно?» слишком общий, если не разделить его по подсистемам. Практические вопросы более конкретны:

• Требуется ли контроллеру робота трёхфазное напряжение 380-415V, 480V или другой диапазон?
• Источник сварочного тока питается от той же входящей линии или от отдельной защищённой цепи?
• Будет использоваться MIG, MAG, TIG или точечная сварка?
• Имеются ли водяные охладители, позиционеры, линейные оси или поворотные столы, добавляющие электрическую нагрузку помимо робота и сварочного аппарата?
• Поддерживает ли оборудование работу как на 50Hz, так и на 60Hz, или только на одной частоте?
• Потребуется ли трансформатор после доставки на конечный объект?

Эти детали влияют на конструкцию шкафа, подготовку кабелей, выбор автоматических выключателей и время ввода в эксплуатацию. Они также влияют на погрузку в контейнер и планирование монтажа на объекте, поскольку ячейка, требующая внешних трансформаторов, кабелей большого сечения или дополнительного оборудования охлаждения, может нуждаться в ином пространстве для размещения и иной прокладке инженерных коммуникаций, чем ожидалось.

Распространённые ошибки при настройке

Одна из частых ошибок — сопоставлять только модель робота-манипулятора и игнорировать версию контроллера. Два робота, которые механически выглядят похожими, могут иметь разные требования к шкафам. Другая ошибка — предполагать, что если ручной источник сварочного тока работал от определённой линии, роботизированный источник будет вести себя так же. Роботизированная сварка часто предполагает непрерывные рабочие циклы, интерфейсы связи и синхронизированное управление движением, которые предъявляют иные требования к электрической системе.

Другая ошибка связана с недооценкой вспомогательного оборудования. Устройства очистки горелок, системы распыления антипригарной жидкости, пускатели дымоудаления, PLC безопасности, световые завесы и механизированные приспособления могут потреблять не столько, сколько сам сварочный аппарат, но в совокупности они могут изменить нагрузку цепи и конструкцию панели. В компактных ячейках монтажники также иногда оставляют недостаточно пространства для обслуживания вокруг контроллера и источника, что усложняет дальнейшее техническое обслуживание и повышает вероятность перегрева шкафов.

Также существует путаница между выходным сварочным током и входным током питания. Настройка источника сварочного тока на определённую силу сварочного тока не означает, что предприятие должно подавать такое же значение входного тока. Источник преобразует мощность внутри, а КПД, коэффициент мощности и рабочий цикл влияют на соотношение между сварочным выходом и сетевым входом. Паспортная табличка и руководство по эксплуатации остаются надёжными источниками информации.

Техническое обслуживание также включает электрическую часть

После запуска робота обслуживание, связанное с питанием, должно быть плановым, а не реактивным. Затяжка клемм может меняться со временем из-за вибрации и тепловых циклов. Фильтры вентиляторов в шкафу контроллера и источнике сварочного тока могут забиваться пылью, снижая охлаждение и вызывая срабатывания защит, похожие на электрические неисправности. Точки заземления следует проверять на окисление, особенно если ячейка работает с тяжёлыми сварными деталями с окалиной, остатками масла или при частой смене приспособлений.

Проблемы качества электропитания могут проявляться постепенно. Нестабильный поджиг дуги, необъяснимые перезапуски контроллера или ошибки связи между роботом и сварочным комплексом могут быть основанием для проверки входного напряжения под нагрузкой, а не только на холостом ходу. На некоторых предприятиях проблема появляется только во время работы расположенного рядом оборудования, такого как крупные компрессоры, прессы или системы плазменной резки.

Если ячейка перемещается в другой цех или другую страну, электрическую проверку следует повторить с самого начала. Повторное использование того же оборудования не гарантирует, что прежняя проводка, номиналы автоматических выключателей, схема заземления или конфигурация трансформатора останутся подходящими.

Итак, какое электропитание обычно требуется сварочному роботу? В большинстве промышленных условий ему требуется надлежащим образом заземлённое трёхфазное питание переменного тока, соответствующее контроллеру робота, и отдельная спецификация источника сварочного тока, соответствующая сварочному процессу. Полезный ответ никогда не сводится к одному числу напряжения. Это полное соответствие между контроллером, сварочным аппаратом, периферийным оборудованием, сечением кабелей, частотой, заземлением и фактической производственной нагрузкой, которую должна обеспечивать ячейка.
