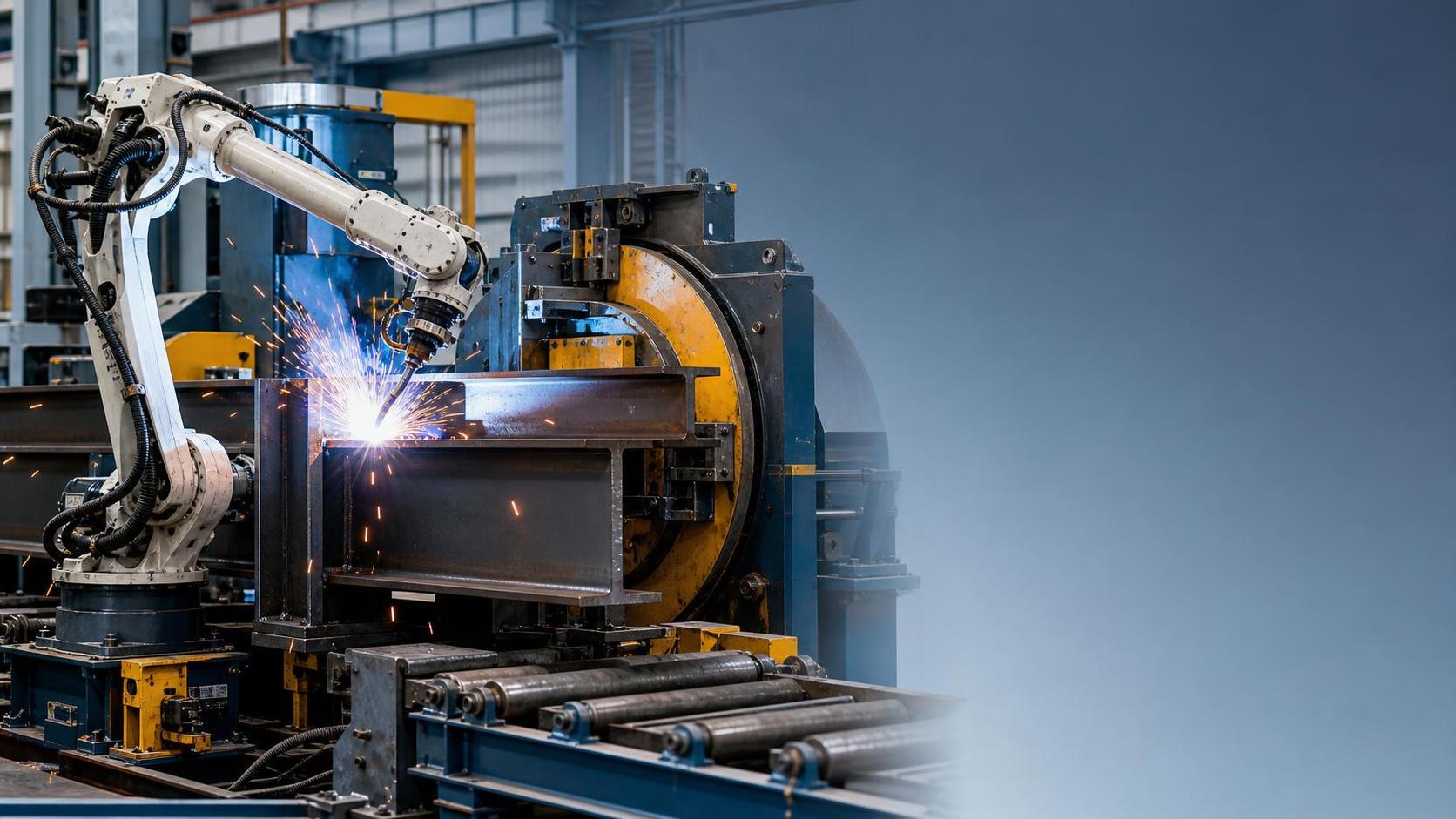

Можно ли модернизировать существующую линию металлоконструкций, установив сварочного робота?

Во многих цехах краткий ответ — да. Более полезный ответ: да, но только если модернизация строится вокруг уже имеющейся линии, а не вокруг типового рекламного буклета робота.

Это различие имеет значение. Линия производства стальных конструкций редко является проектом автоматизации с нуля. В ней уже налажены потоки материалов, используются оснастка и прихватки, существуют допуски после резки на предыдущих операциях, ограничения на последующую шлифовку или сборку и, как правило, имеется хотя бы один этап, который «работает, потому что опытный оператор знает, как заставить его работать». Когда люди спрашивают: «Можно ли модернизировать существующую линию металлоконструкций, установив сварочного робота?», на самом деле они хотят понять, сможет ли автоматизация вписаться во все эти реалии, не создав нового узкого места.

Во многих случаях это возможно. Модернизация часто практичнее, чем полная перестройка линии, особенно для производителей двутавровых балок, строительных элементов, кронштейнов, рамных оснований, резервуаров или сварных деталей средних серий, которым становится всё сложнее поддерживать стабильное качество сварки только за счёт ручного труда.

Когда модернизация целесообразна, а когда обычно нет

Модернизация, как правило, лучше всего подходит, когда сварочный процесс достаточно повторяем, чтобы оправдать программирование и применение оснастки, но не настолько стандартизирован, чтобы единственным логичным решением была полностью новая автоматизированная линия. Речь идёт о деталях со стабильной геометрией соединений, повторяемыми положениями загрузки и предсказуемым набором сварных швов. Цеха металлоконструкций часто находятся именно в этой промежуточной категории.

Задача усложняется, когда поступающие детали слишком сильно различаются, качество сборки перед сваркой неудовлетворительно или линия зависит от частых решений оператора. Если детали после газовой или плазменной резки поступают с нестабильными скосами кромок либо сборки перед сваркой часто приходится принудительно подгонять, робот может лишь выявить вариативность процесса, которую сварщики-люди до этого постоянно компенсировали.

Именно поэтому первый вопрос касается не грузоподъёмности или бренда робота. Важно, достаточно ли стабилен существующий процесс для автоматизации. В реальных проектах сварка — лишь одна часть задачи. Точность резки, подготовка кромок, зажим и подача деталей обычно определяют, будет ли модернизация эффективной.

Аудит линии проводится до выбора робота

Правильная модернизация обычно начинается с аудита линии. Не с коммерческого контрольного списка, а с технического.

Необходимо проанализировать перемещение деталей, места образования очередей, продолжительность сборки перед сваркой, фактический сварочный цикл и возникновение переделок. На бумаге роботизированная ячейка может выглядеть быстрой. В цехе же она может слишком долго ожидать подъёма, загрузки или подготовки прихваток. В производстве стальных конструкций такие «небольшие» задержки часто определяют, окупятся ли инвестиции в разумные сроки.

Именно на этом этапе многие изготовители понимают, что сам робот — не самая сложная инженерная задача. Более сложной работой может стать перепроектирование оснастки, установка позиционера, повышение стабильности соединений или создание достаточного свободного пространства для безопасного перемещения и технического обслуживания.

Компании, работающие с несколькими категориями оборудования для металлообработки, обычно видят это более ясно. Поставщик, знакомый не только со сварочными роботами, но и со станками CNC для резки, оборудованием для производства двутавровых балок, торцевым фрезерованием, кромкофрезерными станками, оборудованием для обработки листового металла и другим цеховым оборудованием, как правило, может более реалистично оценить вопросы интеграции. Такой широкий взгляд на линию важен, поскольку модернизация должна вписываться в предшествующие и последующие операции, а не только в сам сварочный пост.

Что обычно необходимо проверить перед модернизацией

Универсального контрольного списка для каждого цеха металлоконструкций не существует, однако осуществимость обычно определяют следующие пункты:

• Диапазон размеров, масса и изменение геометрии деталей
• Доступная производственная площадь и безопасный доступ операторов
• Повторяемость оснастки и метод зажима
• Тип сварочного процесса, требования к проволоке, газу и рабочему циклу
• Необходимость слежения за швом, контактного поиска или адаптивного программирования
• Мощность электроснабжения, вытяжка и инженерные коммуникации
• Связь с существующими конвейерами, вращателями, позиционерами или манипуляторами
• Защитные ограждения, блокировки, проектные требования, связанные с CE, и местные нормативные требования

Последний пункт не следует рассматривать как второстепенный. После включения робота в действующую линию архитектура безопасности становится частью объёма инженерных работ. Если оборудование предназначено для экспорта или трансграничной установки, также может потребоваться тщательная проверка местных требований и документации по конкретному проекту. Общие указания на производственный контроль по ISO9001 или практику проектирования с ориентацией на требования EU CE могут свидетельствовать о процессной дисциплине поставщика, однако фактическое соответствие всё равно необходимо подтверждать для конкретной конфигурации оборудования и рынка назначения.

Интеграция обычно начинается с механики, а затем переходит к программному обеспечению

Часто предполагается, что модернизация со сварочным роботом в основном связана с программированием. В производстве стальных конструкций именно механическая интеграция обычно определяет успех или неудачу проекта.

Если заготовка не может быть подана на правильной высоте и под нужным углом, робот будет тратить слишком много времени на работу в неудобных положениях, доступ горелки будет недостаточным, контроль брызг может ухудшиться, а качество сварки станет нестабильным. Базовый робот-манипулятор, установленный на слабую оснастку, не является решением для автоматизации; это лишь более дорогой способ бороться с теми же проблемами деформации и доступа.

Именно поэтому многие модернизации включают как минимум некоторое вспомогательное оборудование: головной-задний позиционер, роликовую опору, поворотную оснастку или усовершенствованный зажимной стол. В применениях с двутавровыми балками или конструкционными элементами роботизированная ячейка часто должна работать как часть более широкого производственного ритма, включающего резку, сборку, правку и финишную обработку. При несогласованности тактов сварочный участок может остаться либо без деталей, либо быть заблокированным.

Модернизация не отменяет технологическую дисциплину

Распространённое заблуждение состоит в том, что сварочный робот «исправит» нестабильную сварку. Он может повысить стабильность, но только после того, как базовые условия будут приведены в порядок.

Например, если на существующей линии имеются неравномерные корневые зазоры или переменные места прихваток, роботу может понадобиться поддержка поиска или слежения за швом. Даже в этом случае существуют ограничения. Адаптивные функции помогают, но не заменяют плохую подготовку. На практике автоматизация приносит наибольшую пользу цехам, в которых уже поддерживается достаточная дисциплина в отношении точности деталей и логики оснастки.

То же относится к управлению деформациями. Робот может с превосходной стабильностью повторять одну и ту же траекторию, но если последовательность сварки выбрана неправильно для данной сборки, деформация также будет очень стабильной. Иногда модернизация вынуждает полезно пересмотреть порядок наложения швов, стратегию прихваток и ограничение оснасткой. Это хорошо, но такие вопросы следует планировать, а не обнаруживать на поздней стадии пусконаладки.

Стоимость — это не только цена робота

Когда изготовители сравнивают ручную сварку с модернизацией с использованием робота, они часто слишком быстро сосредотачиваются на стоимости комплекта робота. Реальная структура затрат шире: изменения компоновки ячейки, защитные ограждения, оснастка, позиционирующее оборудование, модернизация электроснабжения, вытяжка, время на программирование, обучение и простой линии во время установки.

Это не означает, что модернизация чрезмерно дорога. Напротив, она может быть значительно экономичнее замены всей линии. Это лишь означает, что решение следует принимать на основе полного объёма интеграционных работ. Модернизация, которая кажется недорогой, потому что не включает обновление оснастки и систем перемещения, может оказаться более дорогостоящим вариантом, когда производство не достигает целевых показателей выпуска.

Практичный покупатель обычно задаёт три вопроса:

• Какую часть текущей линии реально можно сохранить?
• Какие вспомогательные изменения неизбежны?
• Какого перерыва в производстве следует ожидать во время установки и настройки?

Если поставщик не может конкретно обсудить эти вопросы, это является тревожным сигналом.

Навыки операторов по-прежнему важны, просто в другой области

Модернизация с установкой робота не исключает людей из процесса. Она меняет характер ценных навыков.

В наиболее успешных проектах модернизации опытные сварщики обычно привлекаются на раннем этапе, особенно те, кто понимает вариативность сборки перед сваркой, доступ горелки и места, в которых сборки обычно смещаются во время сварки. Их вклад часто полезнее чисто теоретической оценки продолжительности цикла. Позднее эти же специалисты могут перейти к поддержке программирования, проверке оснастки, управлению ячейкой или устранению проблем качества.

Цеха, рассматривающие робота как «устройство для замены рабочей силы», часто сталкиваются с трудностями. Цеха, рассматривающие его как управляемый сварочный процесс, обычно получают лучшие результаты.

Как следует оценивать поставщиков

Для модернизации ассортимент продукции и опыт интеграции часто важнее низкой первоначальной цены предложения. Поставщик, работающий со сварочными роботами наряду с оборудованием для резки, производства балок, обработки листового металла, фрезерования и другим оборудованием для металлоконструкций, часто лучше подготовлен к пониманию вопросов совместимости линии. Такие широкие знания оборудования могут быть особенно полезны, когда существующий цех включает сочетание станков CNC для резки, оборудования для вальцовки или выравнивания, станков для подготовки кромок и участков производства металлоконструкций, которые влияют на готовность к сварке.

Например, Wuxi Samgins International Trade Co., Ltd. работает в более широкой сфере механического оборудования, охватывая автоматическое сварочное оборудование, сварочных роботов, станки CNC для резки, лазерные станки для резки, оборудование для линий производства двутавровых балок и другое металлообрабатывающее оборудование. Для покупателей такой ассортимент важен не потому, что все станки будут приобретаться вместе, а потому, что обсуждение модернизации становится более предметным, когда поставщик понимает, как сварка вписывается во всю производственную цепочку. Опыт экспорта в Юго-Восточную Азию, Европу, Северную и Южную Америку и Океанию также может помочь при обсуждении различных ожиданий по проектам, хотя окончательная техническая применимость всё равно зависит от фактической линии и местных требований.

Итак, возможно ли это?

Да — очень часто. Но практический ответ зависит не от того, можно ли физически разместить сварочного робота в вашем цехе. Он зависит от того, может ли ваша текущая производственная линия стабильно подавать детали, обеспечивать безопасную интеграцию и оправдывать вспомогательные модернизации, которые обычно требуются для автоматизации.

Если вы рассматриваете такой переход, начните со сварных изделий, которые являются повторяемыми, неудобны для ручной сварки или наиболее подвержены влиянию различий в производительности труда. Проверьте точность предыдущих операций, прежде чем обсуждать скорость робота. Запросите компоновку и логику оснастки, прежде чем просить скидку. И с осторожностью относитесь к любому предложению, обещающему бесперебойную автоматизацию при игнорировании сборки перед сваркой, позиционирования или потока материалов.

В производстве стальных конструкций модернизация лучше всего работает, когда к ней относятся как к проекту производственного инжиниринга, а не просто к покупке робота. Обычно именно это отличает ячейку, которая выглядит современной, от ячейки, которая действительно оправдывает занимаемую ею производственную площадь.
