¿Cuándo es mejor un brazo robótico de manipulación personalizado que un modelo estándar?

Para los evaluadores técnicos, elegir entre un modelo estándar y un brazo robótico de manipulación personalizado depende de algo más que la carga útil y el alcance.

Las geometrías complejas de las piezas, el espacio limitado en planta, los efectores finales especializados, los objetivos de tiempo de ciclo y la integración con equipos CNC, de soldadura o de manipulación de materiales pueden cambiar la decisión.

Una solución a medida está justificada cuando elimina una restricción de producción medible que un robot estándar no puede resolver de forma económica o fiable.

La pregunta correcta no es si la personalización es técnicamente posible. Es si la personalización mejora suficientemente el rendimiento, la calidad, la seguridad, el tiempo de actividad o el coste operativo total como para justificar el esfuerzo de ingeniería.

Comience por el problema real de manipulación

Un robot estándar suele ser la referencia adecuada cuando las piezas son uniformes, las cargas son previsibles, los puestos de trabajo están despejados y las pinzas disponibles comercialmente cumplen los requisitos del proceso.

El diseño personalizado adquiere mayor valor cuando la tarea de manipulación incluye varias condiciones difíciles al mismo tiempo, en lugar de una excepción menor.

Los evaluadores técnicos deben trazar toda la secuencia de movimientos antes de comparar catálogos de robots. La especificación de un robot por sí sola no describe la aplicación completa.

Documente dónde se recoge la pieza, cómo se presenta, si cambia su orientación, dónde se coloca y qué precisión se requiere.

Incluya la variación prevista de las piezas, el estado de la superficie, el desplazamiento del centro de gravedad, las interferencias de las herramientas, el acceso del operario y el tiempo necesario para cada transferencia.

Este análisis del flujo de trabajo revela con frecuencia que la limitación no es la carga útil nominal. Puede ser el momento en la muñeca, el tendido de cables, la holgura del utillaje o la recuperación de la pinza tras una toma fallida.

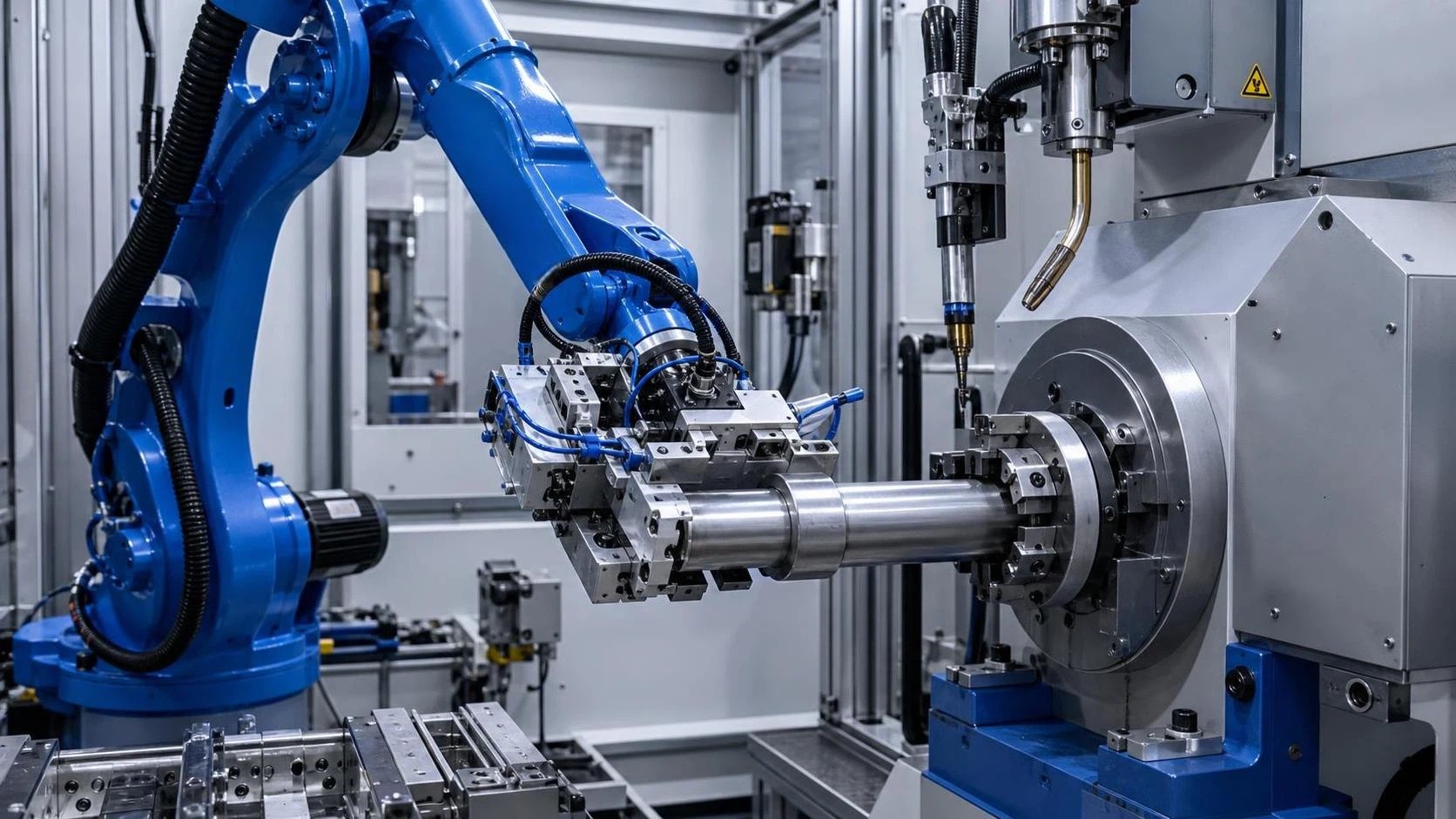

Por ejemplo, una célula de fabricación metálica puede necesitar transferir conjuntos cilíndricos entre posiciones de corte, ajuste, soldadura e inspección sin dañar los bordes preparados.

Un robot estándar de seis ejes puede proporcionar un alcance suficiente, pero aun así requerir una configuración de brazo personalizada, un eje auxiliar o un efector final específico para completar esa secuencia de forma fiable.

Por lo tanto, la personalización debe considerarse una decisión de ingeniería de aplicación, no simplemente una solicitud de un cuerpo de robot no estándar.

Cuando la geometría de la pieza hace inadecuado el utillaje estándar

La geometría de la pieza es una de las razones más importantes para especificar un brazo robótico de manipulación personalizado. Las piezas irregulares, flexibles, afiladas, pulidas, calientes o inestables generan riesgos que las pinzas convencionales podrían no resolver.

Las pinzas neumáticas estándar funcionan bien con perfiles simples que tienen superficies de agarre repetibles. Se vuelven menos fiables cuando varían las dimensiones, las ubicaciones de las juntas, los recubrimientos superficiales o los puntos de equilibrio.

El utillaje personalizado puede combinar mordazas mecánicas, ventosas de vacío, elementos magnéticos, apoyos flexibles, sensores y verificación de presencia de pieza dentro de una interfaz de manipulación controlada.

El diseño debe sostener la pieza en ubicaciones estructuralmente adecuadas. Sujetar una chapa fina, el extremo de una tubería, una zona de soldadura sin terminar o una referencia mecanizada puede provocar deformaciones o defectos.

Las piezas largas requieren especial atención porque la carga útil aparente no tiene plenamente en cuenta la inercia y el comportamiento de flexión durante la aceleración, la desaceleración y los cambios de dirección.

Los evaluadores deben calcular el caso de carga efectivo utilizando la masa de la pieza, la masa de la pinza, el centro de gravedad desplazado, el par en la muñeca, la aceleración y las fuerzas de parada de emergencia.

Un robot con una capacidad nominal para el peso de la pieza puede seguir siendo inadecuado si la carga se extiende lejos de la brida de muñeca o genera una inercia rotacional excesiva.

La manipulación personalizada también es apropiada cuando varias familias de piezas deben procesarse en la misma célula. Los dedos ajustables, las interfaces de cambio rápido, las posiciones controladas por receta y la guía por visión pueden reducir la mano de obra de cambio de formato.

Sin embargo, la flexibilidad debe diseñarse en torno a familias de productos definidas. Intentar construir una pinza universal para piezas no relacionadas suele producir un sistema lento, costoso y difícil de mantener.

Cuando el espacio, el acceso o la disposición de los equipos controlan el diseño

El espacio en planta suele subestimarse durante la selección inicial del robot. Los dibujos de alcance pueden mostrar el acceso teórico, pero no representan completamente las protecciones, las guías portacables, los utillajes, las zonas de mantenimiento y los recorridos de los operarios.

Una solución personalizada suele ser mejor en células compactas donde el robot debe alcanzar alrededor de la puerta de una máquina CNC, un posicionador de soldadura, un transportador o un bastidor de materiales.

El brazo puede requerir un pedestal elevado, montaje invertido, montaje en pared, desplazamiento sobre carril o un séptimo eje para acceder a todas las ubicaciones necesarias sin reducir las distancias de seguridad.

Estos cambios pueden mejorar la accesibilidad y permitir que un robot más pequeño realice un trabajo que de otro modo requeriría un modelo más grande y costoso.

La accesibilidad importa más allá del movimiento de producción. Los técnicos deben poder sustituir componentes de la pinza, inspeccionar mangueras, restablecer fallos y realizar el mantenimiento del robot sin desmontar los equipos adyacentes.

La simulación de la célula debe examinar las envolventes de colisión del robot, la pieza, el utillaje, los dispositivos, las vallas de protección y las personas durante las operaciones de preparación y recuperación.

Los estudios de alcance también deben probar los escenarios más desfavorables, incluido el tamaño máximo de pieza, la dirección alternativa de carga, la intervención manual y la acumulación de tolerancias del utillaje.

En talleres de fabricación pesada, las decisiones de distribución pueden implicar conjuntos giratorios de tuberías o recipientes. La trayectoria del robot debe permanecer sincronizada con la posición y el estado de rotación de la pieza.

Para este entorno, unrotador de soldadura con husillo de avance puede permitir la rotación controlada de piezas cilíndricas mientras la célula robótica gestiona la carga, la atención de máquina o los pasos de manipulación relacionados.

Cuando el tiempo de ciclo exige más que un robot más rápido

La presión del tiempo de ciclo es otra razón válida para la personalización, pero comprar un brazo más rápido rara vez es la respuesta completa.

El tiempo de manipulación incluye la detección de la pieza, el agarre, la confirmación, el desplazamiento, la orientación, la colocación, la comunicación con la máquina, la liberación de la abrazadera y la recuperación ante fallos. Mejorar un movimiento puede no mejorar la producción de la célula.

Un brazo robótico de manipulación personalizado puede reducir el tiempo improductivo mediante utillaje integrado, trayectorias de aproximación optimizadas, acciones paralelas, ajuste automático y una mejor presentación del utillaje.

Por ejemplo, una pinza puede cerrarse mientras un eje giratorio se desplaza a su posición, siempre que la evaluación de riesgos y los enclavamientos permitan el movimiento coordinado.

Los estudios de ciclo deben utilizar supuestos realistas para los límites de aceleración, el tiempo de estabilización, los ciclos de puerta de la máquina, los retardos de los sensores y los intercambios de señales del proceso.

No compare demostraciones de proveedores con requisitos de producción reales sin considerar la masa de la pieza, las condiciones ambientales y la repetibilidad necesaria durante la colocación.

La manipulación a alta velocidad puede amplificar los problemas con componentes flexibles, embalajes sueltos, salpicaduras de soldadura y cargas inestables. Un ciclo teórico más corto no es útil si genera rechazos o paradas frecuentes.

Los evaluadores técnicos deben identificar primero el cuello de botella. Si la soldadura, el mecanizado, el curado o la inspección controlan el tiempo takt, la personalización de la manipulación debe centrarse en la fiabilidad y la operación sin supervisión en lugar de una velocidad excesiva.

La mejor justificación es una reducción documentada del tiempo de cuello de botella, del tiempo de cambio de formato, del tiempo de espera del operario o del tiempo de recuperación tras una variación normal del proceso.

Cuando la integración determina si la automatización funciona

Un brazo robótico rara vez funciona solo en un entorno de fabricación. Su valor depende de una integración fiable con máquinas de producción, utillajes, sistemas de seguridad y controles de ejecución de fabricación.

La personalización está justificada cuando los requisitos de interfaz superan las señales estándar de entrada y salida que normalmente proporciona un paquete de robot comercial.

Las necesidades de integración comunes incluyen la atención de máquinas CNC, el control de fuentes de alimentación de soldadura, el seguimiento por código de barras, la inspección por visión, la indexación de transportadores, la identificación de palés y el cambio automático de herramientas.

El controlador del robot debe intercambiar señales de estado claras con los equipos conectados. Cada sistema debe saber cuándo puede iniciar, cuándo está ocupado, cuándo es seguro y cuándo se necesita intervención.

Defina la secuencia de intercambio de señales antes de la adquisición. Las señales ambiguas son una fuente habitual de retrasos en la puesta en marcha y de fallos de producción intermitentes.

Una célula personalizada puede incluir sensores de orientación de piezas, retroalimentación de fuerza, seguimiento láser de juntas o sistemas de visión cuando el error de posicionamiento no puede controlarse únicamente mediante utillajes.

Estas tecnologías deben resolver un problema de variación definido. Añadir sensores sin un plan de calibración, un método de limpieza y una lógica de recuperación puede hacer que una célula simple sea innecesariamente frágil.

Para aplicaciones de soldadura, el robot y el equipo giratorio deben coordinar la dirección, la velocidad y la posición inicial. La rotación estable de la pieza permite un acceso uniforme y una presentación repetible para la soldadura.

Los rotadores con regulación continua de velocidad mediante conversión de frecuencia pueden ser útiles cuando los componentes cilíndricos requieren un posicionamiento controlado durante la soldadura a tope o la fabricación de recipientes.

Evalúe por separado la precisión, la repetibilidad y la tolerancia del proceso

La repetibilidad del robot se confunde con frecuencia con la precisión absoluta. La repetibilidad indica con qué consistencia el robot vuelve a una posición programada, mientras que la precisión refleja cuánto coincide esa posición con la coordenada prevista.

Un robot estándar puede ofrecer una repetibilidad adecuada para cargas repetitivas basadas en utillajes. La personalización cobra mayor relevancia cuando las posiciones de las piezas entrantes varían o el proceso tiene límites de tolerancia estrechos.

Evalúe toda la cadena de tolerancias, incluida la repetibilidad del robot, el error del utillaje, la flexibilidad de la pinza, la variación de la pieza, el movimiento térmico, el error de calibración y la incertidumbre de ubicación de la máquina.

Si la ventana de proceso permitida es más estrecha que la cadena de tolerancias combinada, la célula necesita mejor posicionamiento, detección, calibración o corrección adaptativa.

Un efector final personalizado puede proporcionar flexibilidad pasiva para proteger las piezas durante la inserción. También puede incluir pasadores de posicionamiento o apoyos con muelle para mejorar la repetibilidad en el punto de transferencia.

La guía por visión es adecuada cuando la presentación varía significativamente, pero debe seleccionarse según la iluminación, la reflectividad de la superficie, el tiempo de ciclo y la precisión realmente necesaria.

La detección de fuerza puede ayudar en inserciones delicadas o trabajos sensibles al contacto. No sustituye un mal diseño de utillaje ni una estrategia de referencias mecánicas poco clara.

Los compradores técnicos deben solicitar criterios de aceptación expresados en términos de producción medibles, como tolerancia de colocación, tasa de tomas exitosas, precisión de orientación y tiempo máximo de recuperación permitido.

Considere pronto la seguridad, el entorno y la mantenibilidad

La personalización suele ser necesaria cuando el entorno de operación genera condiciones fuera del rango previsto para una instalación estándar de robot de uso general.

El calor, las salpicaduras de soldadura, el polvo abrasivo, la neblina de aceite, la humedad, los bordes afilados de los materiales y las interferencias electromagnéticas pueden afectar los cables, sensores, pinzas y la fiabilidad del control del robot.

Una solución a medida puede requerir cubiertas protectoras, protección térmica, tendido especializado de cables, componentes sellados o una posición de montaje remota para los componentes electrónicos sensibles.

El diseño de seguridad debe incluir la producción normal, la carga, la preparación, la limpieza, la recuperación ante fallos y el desplazamiento manual. La condición más peligrosa a menudo no es el ciclo automatizado en sí.

La evaluación de riesgos debe determinar las protecciones, los puntos de acceso con enclavamiento, los escáneres de seguridad, las paradas de emergencia, los modos de velocidad segura y los procedimientos para retirar piezas caídas o mal ubicadas.

La mantenibilidad merece la misma atención. Una solución personalizada debe utilizar componentes disponibles cuando sea práctico y proporcionar acceso claro a piezas de desgaste, válvulas, sensores y ajustes del utillaje.

Solicite a los proveedores los intervalos de mantenimiento preventivo, las piezas de repuesto recomendadas, la capacidad de diagnóstico, la documentación y las opciones de soporte remoto antes de tomar una decisión final.

Los proyectos internacionales también deben confirmar los requisitos eléctricos, de maquinaria y de seguridad aplicables. La documentación relacionada con CE puede ser relevante para los equipos que ingresan a los mercados europeos.

Calcule el valor mediante el coste total, no el precio de compra

Un brazo robótico de manipulación personalizado generalmente tiene un coste inicial más elevado porque requiere ingeniería mecánica, programación de controles, diseño de utillaje, simulación, pruebas y puesta en marcha.

Ese precio más alto solo está justificado cuando el sistema ofrece un mejor resultado durante su vida útil que un modelo estándar con equipos periféricos aceptables.

Elabore el caso de negocio en torno al coste total de propiedad. Incluya gastos de capital, mano de obra de integración, tiempo de instalación, formación de operarios, cambios de utillaje, mantenimiento, energía, tiempo de inactividad, desperdicio y vida útil prevista del producto.

Cuantifique los beneficios utilizando datos conservadores. Las medidas útiles incluyen horas de trabajo eliminadas, aumento de producción, menor daño por manipulación, menor retrabajo, mejor utilización de la máquina y menor exposición a riesgos de seguridad.

Estime también el coste de una fiabilidad deficiente. Una célula robótica que necesita atención frecuente del operario puede consumir el ahorro de mano de obra previsto e interferir con la programación.

Compare al menos tres alternativas: un robot estándar con utillaje básico, un robot estándar con utillaje e integración personalizados y una solución de manipulación robótica totalmente personalizada.

En muchos casos, la opción intermedia ofrece el mejor retorno. El cuerpo del robot sigue siendo probado y mantenible, mientras que el utillaje y los controles críticos para el proceso se adaptan a la aplicación.

El hardware personalizado no debe seleccionarse simplemente porque parece sofisticado. El diseño preferido es la configuración más sencilla que cumple de forma consistente los requisitos de producción definidos.

Un marco práctico de decisión para evaluadores técnicos

Elija un modelo estándar cuando la pieza sea estable, accesible, repetible, compatible con pinzas estándar y esté respaldada por un utillaje simple y un flujo de trabajo previsible.

Avance hacia la personalización cuando dos o más restricciones críticas impliquen geometría difícil, acceso limitado, alta variación, objetivos de ciclo exigentes, superficies sensibles o integración compleja de equipos.

Solicite una revisión de viabilidad que incluya planos de distribución, cálculos de carga útil e inercia, análisis de tiempo de ciclo, simulación de colisiones, concepto de seguridad y estrategia de recuperación propuesta.

Pida al proveedor que identifique explícitamente los supuestos. Estos deben incluir las dimensiones de las piezas, el rango de peso, la orientación de entrada, las interfaces de las máquinas, los requisitos de servicios auxiliares y el volumen de producción previsto por hora.

Siempre que sea posible, pruebe piezas representativas en lugar de muestras ideales. Las piezas de producción revelan contaminación superficial, dispersión dimensional, rebabas, deformación por soldadura y variaciones de equilibrio que los datos de catálogo no pueden mostrar.

Defina las pruebas de aceptación en fábrica y las pruebas de aceptación en sitio antes de que comience la fabricación. Ambas deben utilizar piezas acordadas, condiciones de producción acordadas y criterios medibles de aprobación o rechazo.

La especificación debe indicar quién es responsable del diseño mecánico, la integración de controles, la validación de seguridad, el soporte de instalación, la formación y las futuras modificaciones.

Este enfoque estructurado evita un error común: seleccionar primero un robot de un catálogo e intentar después adaptar a la fuerza un proceso de fabricación difícil a sus limitaciones.

Conclusión

Un brazo robótico de manipulación personalizado es mejor que un modelo estándar cuando resuelve una restricción de producción comprobada que afecta la capacidad, la calidad, la seguridad o el coste operativo.

Es especialmente valioso para geometrías complejas, distribuciones limitadas, agarre especializado, manipulación coordinada con equipos de fabricación, tiempos de ciclo exigentes y alta variación del proceso.

Los evaluadores técnicos deben comenzar con el flujo real de las piezas, cuantificar las condiciones completas de carga y tolerancia y evaluar los requisitos de integración antes de comparar modelos de robots.

La elección más eficaz no es necesariamente el sistema más personalizado. Es la solución que proporciona un rendimiento de producción repetible con acceso claro para el mantenimiento, procedimientos de recuperación seguros y un valor justificable durante toda su vida útil.
