La certificación CE de un brazo robótico de manipulación confirma que el fabricante ha declarado que el equipo cumple los requisitos aplicables de la Unión Europea en materia de seguridad, salud y protección medioambiental antes de su comercialización en el mercado de la UE. Para un responsable de calidad o seguridad, esto constituye una evidencia significativa, pero no una aprobación general para cada aplicación futura, elección de herramienta o instalación en fábrica.

La distinción práctica es importante. Un brazo robótico puede llevar el marcado CE y, aun así, pasar a ser no conforme cuando se equipa con una nueva pinza, se coloca junto a un transportador sin protección, se programa para una carga útil diferente o se integra en una célula automatizada más amplia sin una nueva evaluación del sistema combinado. El marcado CE se aplica a la configuración del producto y al uso previsto definidos por el operador económico responsable. No elimina la responsabilidad del integrador respecto a la instalación terminada.

Qué pretende confirmar el marcado CE

Un brazo robótico de manipulación con certificación CE debe estar respaldado por un proceso de evaluación de la conformidad que cubra los peligros aplicables a esa máquina. Dependiendo de su diseño y del equipo suministrado, esto suele implicar requisitos de seguridad de maquinaria, así como requisitos eléctricos, de compatibilidad electromagnética y, potencialmente, otra legislación aplicable de la UE. El marco jurídico exacto depende de la fecha en que el producto se comercializa y del equipo suministrado con él, por lo que los compradores deben centrarse menos en una afirmación genérica de “conforme con CE” y más en la declaración y el alcance técnico que la sustentan.

En el caso de un robot industrial convencional, la evaluación debe abordar los riesgos previsibles asociados al movimiento, aplastamiento, cizallamiento, atrapamiento, puesta en marcha inesperada, energía eléctrica, fallos del sistema de control, acceso para mantenimiento y usos indebidos razonablemente previsibles. El resultado debe reflejarse en las medidas de protección de la máquina: modos de funcionamiento definidos, espacio protegido, disposiciones de parada de emergencia, controles de habilitación cuando proceda, información clara sobre riesgos residuales e instrucciones de instalación y uso.

El marcado CE se basa en gran medida en la responsabilidad del fabricante. No equivale automáticamente a un certificado emitido por un laboratorio independiente, ni debe considerarse una prueba de que una organización externa ha inspeccionado la célula robótica en las instalaciones del comprador. Un proveedor puede utilizar ensayos o certificaciones de terceros como evidencia de respaldo, pero el documento principal que necesita un comprador es la Declaración UE de Conformidad del fabricante responsable o de su representante autorizado.

Los documentos que deben acompañar al robot

La etiqueta CE en el cuerpo del robot es solo el extremo visible del proceso. Antes de aceptar un brazo robótico, solicite el paquete documental y compárelo con la configuración realmente entregada. Como mínimo, el paquete debe incluir una Declaración de Conformidad, instrucciones de operación y mantenimiento en el idioma exigido para el mercado de destino, identificación del fabricante o del operador económico responsable en la UE, trazabilidad por modelo y número de serie, y la legislación o normas aplicables mencionadas en la declaración.

Las instrucciones merecen un examen más riguroso del que suelen recibir. Deben indicar los límites de carga útil y alcance del brazo, las orientaciones de montaje permitidas, las condiciones ambientales, los requisitos de instalación, las reglas de tendido de cables, las interfaces de parada de emergencia y parada de protección, las precauciones de mantenimiento y las restricciones relativas a los efectores finales. Un manual que solo cubre la puesta en marcha básica y deja imprecisos la protección, los riesgos residuales o las interfaces de integración no proporciona al equipo de seguridad suficiente información para validar la aplicación prevista.

Para un robot suministrado como parte de una célula, aclare si la documentación cubre el conjunto completo o solo componentes independientes. Un brazo robótico, controlador, escáner de seguridad, vallado, transportador, pinza y estación de carga pueden contar cada uno con documentación CE individual; sin embargo, la línea ensamblada sigue requiriendo una evaluación de los peligros generados por su interacción. Los documentos deben identificar quién asume la responsabilidad de esa maquinaria terminada o conjunto parcialmente completado.

Lo que la certificación CE no confirma

El marcado CE no demuestra que el brazo sea adecuado para todas las tareas de manipulación. La carga útil es solo una parte de la idoneidad. Una pieza de trabajo grande, descentrada, flexible, afilada, caliente, aceitosa o inestable puede generar fuerzas y peligros que no están presentes en la capacidad nominal de carga útil del robot. La masa de la pinza, las líneas neumáticas, los soportes de sensores, los paquetes de cables, la aceleración, la distancia de parada y el centro de gravedad influyen en que la operación programada se mantenga dentro de límites seguros.

Tampoco confirma que una tasa de producción sea segura. Aumentar la velocidad o reducir el tiempo de permanencia modifica la energía cinética disponible durante una colisión y puede alterar las distancias de separación necesarias alrededor de la célula. Del mismo modo, no debe suponerse un modo de funcionamiento colaborativo simplemente porque un robot pueda configurarse para colaboración. El uso seguro de las funciones colaborativas depende de la herramienta específica, la pieza de trabajo, la trayectoria de movimiento, las condiciones de contacto, las protecciones y la evaluación de riesgos. Una pieza bruta de metal con bordes afilados o una pinza motorizada pueden invalidar supuestos que podrían ser aceptables para una tarea de manipulación de bajo riesgo.

El marcado CE tampoco debe confundirse con una garantía de calidad del proceso. El marcado aborda la conformidad reglamentaria aplicable, no si el robot mantendrá una tolerancia de posición, tiempo de ciclo, nivel de disponibilidad o estándar de protección superficial requeridos en un proceso específico. Estos son criterios de aceptación independientes y deben indicarse en la especificación de compra.

El límite de integración es donde surgen la mayoría de las preguntas

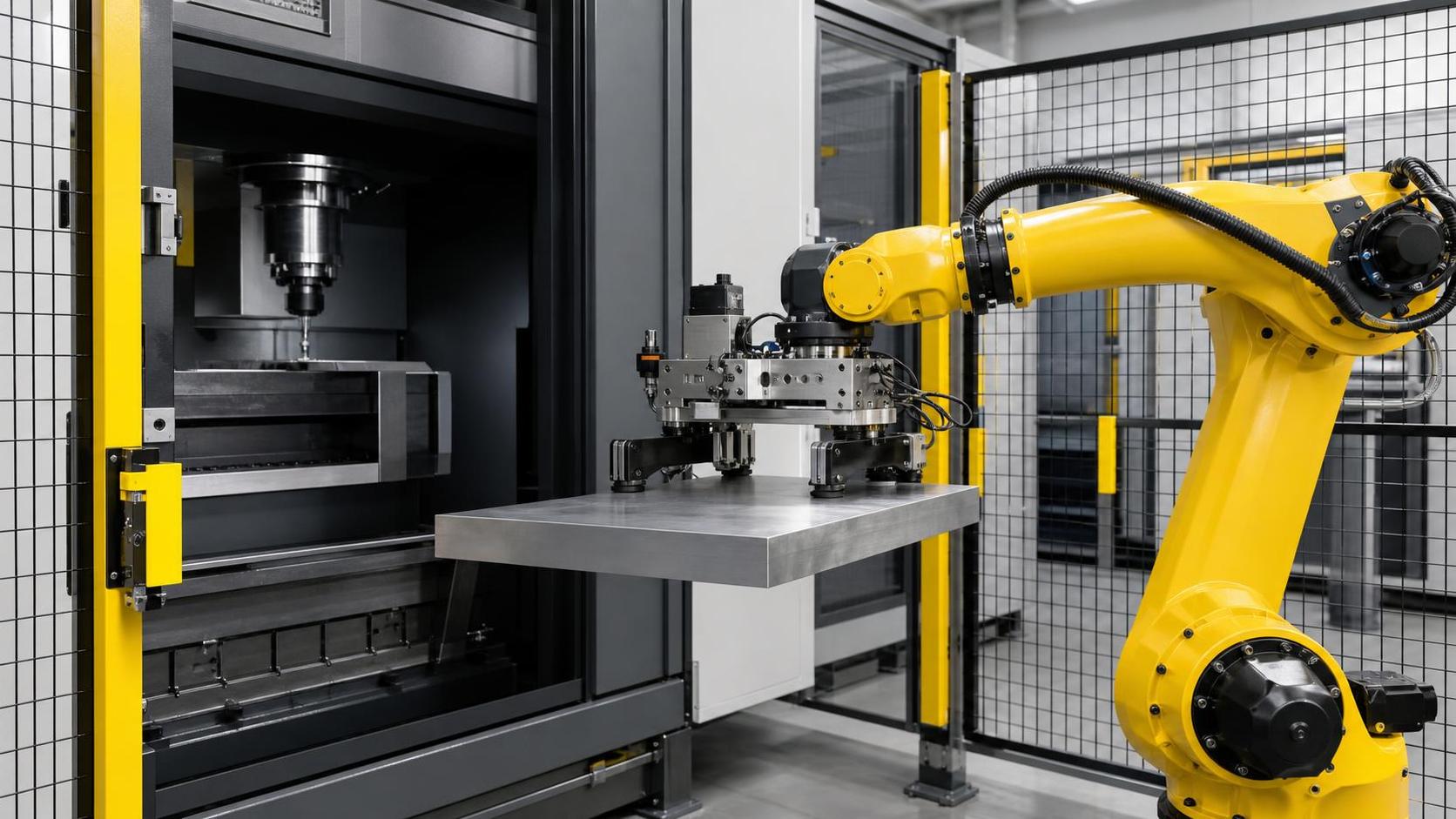

En la fabricación, el robot suele adquirirse para alimentar o descargar otra máquina. Ese es el punto en el que debe documentarse el alcance de la responsabilidad CE. Considere un robot que carga placas pesadas en un proceso de preparación de bordes, como unaMáquina Fresadora de Bordes Pesados. El proveedor del robot puede suministrar un brazo y un controlador con marcado CE. El proveedor de la fresadora puede suministrar equipos con marcado CE. Una vez que ambos se conectan mediante un dispositivo de carga, protecciones enclavadas, señales de seguridad y secuencias automatizadas, el proceso combinado introduce peligros adicionales: caída de la pieza de trabajo, liberación de la pinza, acceso a la zona de corte, colisión con estructuras de la máquina, reinicio después de un fallo y movimiento inesperado durante el despeje o mantenimiento.

La parte que diseña o modifica sustancialmente esa célula integrada debe evaluar dichos peligros combinados. En muchos proyectos, esa función corresponde al integrador de sistemas. En otros, el usuario final pasa a ser responsable porque selecciona la pinza, construye el utillaje, escribe el programa del robot y conecta las máquinas. Los contratos deben nombrar a la parte responsable antes de que comience la instalación. Dejar esta cuestión para la puesta en marcha suele generar deficiencias en las protecciones, la documentación y la validación.

Los responsables de calidad también deben distinguir entre un robot entregado con una aplicación terminada y un robot suministrado para integración posterior. Un proveedor puede proporcionar documentación parcial para componentes destinados a incorporarse en otra máquina, mientras que la célula final requiere ser completada por el integrador. Esto no es intrínsecamente un problema, siempre que el estado sea explícito y nadie confunda la documentación a nivel de componentes con una declaración para una célula completada.

Las funciones de seguridad necesitan evidencia funcional, no solo una lista de verificación

La revisión de la arquitectura de seguridad del robot debe ir más allá de confirmar que existe un botón de parada de emergencia. Pregunte cómo se comporta la parada de emergencia en el controlador del robot, la pinza, los ejes externos, los transportadores y las máquinas herramienta conectadas. Determine si un dispositivo de protección detiene el movimiento peligroso al que una persona puede acceder, si el reinicio requiere una acción deliberada después de abrir una protección y si las señales de seguridad se supervisan para detectar fallos en lugar de tratarlas como señales de control ordinarias.

Las afirmaciones de seguridad funcional deben estar vinculadas al diseño real del sistema. Una parada supervisada con clasificación de seguridad, limitación de velocidad, enclavamiento de puerta, campo de escáner o función de desconexión segura de par puede estar disponible en el controlador del robot, pero solo protege la célula cuando está correctamente configurada, cableada, validada y mantenida. Una opción adquirida no es lo mismo que una función de protección validada.

• Verifique que las entradas y salidas de seguridad estén documentadas y coincidan con el cableado instalado.
• Confirme la categoría de parada y el comportamiento de reinicio para cada escenario de acceso previsible.
• Compruebe si la pinza retiene o libera de forma segura una pieza tras la pérdida de energía, aire o vacío.
• Revise la lógica de posición segura o velocidad segura utilizada para la enseñanza, recuperación e intervención manual.
• Pruebe los enclavamientos, las paradas de emergencia, los dispositivos de protección y la recuperación ante fallos durante la aceptación en sitio en condiciones controladas.

Para las piezas pesadas, la energía retenida requiere una atención especial. Un robot detenido puede seguir presentando un peligro si una pieza de trabajo suspendida permanece sujetada por vacío, fuerza magnética o una pinza mecánica. La evaluación de riesgos debe considerar qué sucede durante una pérdida de energía, pérdida de presión, fallo del controlador y recuperación manual. Un estado seguro para el brazo puede no ser un estado seguro para la pieza de trabajo.

Cómo revisar una afirmación del proveedor antes de la compra

La afirmación de un proveedor de que un robot está “certificado CE” es un punto de partida para la debida diligencia, no su conclusión. Solicite la declaración antes de emitir la orden de compra y, después, compare su designación de modelo, opciones, versión del controlador y descripción de uso previsto con la cotización. Una declaración aplicable a un brazo básico puede no cubrir un séptimo eje añadido, una pinza personalizada, un armario de control especial o una interfaz de máquina.

También es razonable conservar estos registros con el expediente de aceptación de la máquina. El expediente debe incluir la declaración, los manuales, los planos de circuitos de seguridad, la evaluación de riesgos de la célula terminada, los registros de validación, los límites programados, los registros de control de cambios y la evidencia de formación. Esto respalda tanto las auditorías internas como la posterior resolución de problemas cuando cambia un utillaje, programa o requisito de producción.

Los cambios después de la puesta en marcha pueden modificar la situación de conformidad

Un brazo robótico de manipulación rara vez permanece estático durante toda su vida útil. Nuevas pinzas, cargas útiles superiores, patrones de paletización revisados, materiales diferentes, alcance ampliado, ejes externos, aberturas de protección modificadas y cambios de software pueden afectar cada uno a la evaluación de riesgos original. La cuestión no es si cada ajuste menor requiere un proceso completo de recertificación. La cuestión es si el cambio introduce peligros, aumenta la exposición, anula una medida de protección o sitúa el sistema fuera de los límites de uso previsto del proveedor.

Por ejemplo, un robot que transfiere componentes fabricados estables puede necesitar una revisión de seguridad sustancialmente diferente cuando se reasigna para manipular placas metálicas largas. La pieza puede sobresalir del envolvente de barrido del brazo, obstruir un escáner, desviarse durante la aceleración o golpear una protección incluso cuando la brida del robot sigue la misma trayectoria. Una configuración de fresado de bordes de mayor capacidad, incluidos sistemas diseñados para espesores de placa muy superiores a los rangos de manipulación estándar, puede hacer más evidente esa falta de correspondencia. La evaluación de la célula debe tener en cuenta el envolvente real de la pieza de trabajo, no solo las dimensiones de catálogo del brazo.

Por tanto, la certificación CE confirma una base importante: el producto declarado ha sido evaluado frente a los requisitos aplicables en su configuración definida. No transfiere al fabricante del robot el caso completo de seguridad de un proceso automatizado de manipulación. Para los equipos de calidad y seguridad, el enfoque fiable consiste en verificar la declaración y la documentación, definir el límite del sistema suministrado, validar las funciones de seguridad en la célula instalada y considerar los cambios operativos significativos como motivo para revisar nuevamente la evaluación.
