تؤكد شهادة CE الخاصة بذراع روبوت مناولة أن الشركة المصنّعة قد أعلنت مطابقة المعدات لمتطلبات الاتحاد الأوروبي المعمول بها المتعلقة بالسلامة والصحة وحماية البيئة قبل طرحها في سوق الاتحاد الأوروبي. بالنسبة لمدير الجودة أو السلامة، يُعد ذلك دليلاً ذا معنى، لكنه ليس اعتماداً شاملاً لكل تطبيق مستقبلي أو اختيار للأدوات أو تركيب في المصنع.

التمييز العملي مهم. فقد تحمل ذراع الروبوت علامة CE ومع ذلك تصبح غير ممتثلة عند تزويدها بقابض جديد، أو وضعها بجانب ناقل غير محمي، أو برمجتها لحمولة مختلفة، أو دمجها في خلية مؤتمتة أكبر دون تقييم جديد للنظام المدمج. تنطبق علامة CE على تكوين المنتج والاستخدام المقصود اللذين يحددهما المشغل الاقتصادي المسؤول. وهي لا تزيل مسؤولية المُكامل عن التركيب النهائي.

ما الذي يُقصد أن تؤكده علامة CE

ينبغي أن تكون ذراع روبوت المناولة الحاصلة على شهادة CE مدعومة بعملية تقييم مطابقة تغطي المخاطر المنطبقة على تلك الآلة. واعتماداً على تصميمها والمعدات الموردة معها، يشمل ذلك عادة متطلبات سلامة الآلات، فضلاً عن التشريعات الأخرى المعمول بها في الاتحاد الأوروبي المتعلقة بالكهرباء والتوافق الكهرومغناطيسي، وربما غيرها. يعتمد الإطار القانوني الدقيق على تاريخ طرح المنتج في السوق والمعدات الموردة معه، لذلك ينبغي للمشترين التركيز بدرجة أقل على ادعاء عام مثل “متوافق مع CE” وبدرجة أكبر على الإعلان والنطاق الفني الكامنين وراءه.

بالنسبة للروبوت الصناعي التقليدي، يجب أن يتناول التقييم المخاطر المتوقعة المرتبطة بالحركة والسحق والقص والانحشار والتشغيل غير المتوقع والطاقة الكهربائية وأعطال نظام التحكم وأعمال الصيانة وسوء الاستخدام الذي يمكن توقعه بصورة معقولة. وينبغي أن تنعكس النتيجة في تدابير الحماية الخاصة بالآلة: أوضاع تشغيل محددة، ومساحة مؤمّنة، وترتيبات إيقاف طارئ، وعناصر تحكم للتمكين عند الاقتضاء، ومعلومات واضحة عن المخاطر المتبقية، وتعليمات للتركيب والاستخدام.

تعتمد علامة CE إلى حد كبير على مسؤولية الشركة المصنعة. وهي لا تعادل تلقائياً شهادة صادرة عن مختبر مستقل، ولا ينبغي التعامل معها كدليل على أن جهة خارجية قد فحصت خلية الروبوت في موقع المشتري. قد يستخدم المورد اختبارات أو شهادات من طرف ثالث كأدلة داعمة، لكن الوثيقة الأساسية التي يحتاجها المشتري هي إعلان المطابقة للاتحاد الأوروبي الصادر من الشركة المصنعة المسؤولة أو ممثلها المعتمد.

الوثائق التي ينبغي أن ترافق الروبوت

ملصق CE على جسم الروبوت ليس سوى النهاية المرئية للعملية. قبل قبول ذراع الروبوت، اطلب حزمة الوثائق وقارنها بالتكوين الفعلي الذي تم تسليمه. كحد أدنى، ينبغي أن تتضمن الحزمة إعلان مطابقة، وتعليمات التشغيل والصيانة باللغة المطلوبة لسوق الوجهة، وتحديد هوية الشركة المصنعة أو المشغل الاقتصادي المسؤول في الاتحاد الأوروبي، وإمكانية تتبع الطراز والرقم التسلسلي، والتشريعات أو المعايير المعمول بها المشار إليها في الإعلان.

تستحق التعليمات تدقيقاً أكثر مما تتلقاه غالباً. ينبغي أن تبيّن حدود حمولة الذراع ومدى وصولها، واتجاهات التثبيت المسموح بها، والظروف البيئية، ومتطلبات التركيب، وقواعد توجيه الكابلات، وواجهات الإيقاف الطارئ والإيقاف الوقائي، واحتياطات الصيانة، والقيود المتعلقة بالمؤثرات النهائية. إن الدليل الذي يغطي التشغيل الأولي الأساسي فقط بينما يترك الحماية أو المخاطر المتبقية أو واجهات التكامل غامضة، لا يوفر لفريق السلامة مواد كافية للتحقق من التطبيق المقصود.

بالنسبة لروبوت مورّد كجزء من خلية، وضّح ما إذا كانت الوثائق تغطي التجميع الكامل أم المكونات المنفصلة فقط. فقد يكون لكل من ذراع الروبوت ووحدة التحكم وماسح السلامة والسياج والناقل والقابض ومحطة التحميل وثائق CE فردية، ومع ذلك يتطلب الخط المجمع تقييماً للمخاطر الناتجة عن تفاعلها. ينبغي أن تحدد الوثائق الجهة التي تتحمل المسؤولية عن تلك الآلة المكتملة أو التجميع غير المكتمل جزئياً.

ما الذي لا تؤكده شهادة CE

لا تثبت علامة CE أن الذراع مناسبة لكل مهام المناولة. فالحمولة ليست سوى جزء واحد من الملاءمة. يمكن لقطعة عمل كبيرة أو غير متمركزة أو مرنة أو حادة أو ساخنة أو زيتية أو غير مستقرة أن تولّد قوى ومخاطر لا تظهر في تصنيف الحمولة الاسمية للروبوت. تؤثر كتلة القابض، والخطوط الهوائية، وحوامل المستشعرات، وحزم الكابلات، والتسارع، ومسافة التوقف، ومركز الثقل جميعها في ما إذا كانت العملية المبرمجة تبقى ضمن الحدود الآمنة.

كما أنها لا تؤكد أن معدل الإنتاج آمن. تؤدي زيادة السرعة أو تقليل زمن التوقف إلى تغيير الطاقة الحركية المتاحة أثناء التصادم، وقد تغير مسافات الفصل المطلوبة حول الخلية. وبالمثل، لا ينبغي افتراض وضع التشغيل التعاوني لمجرد إمكانية تهيئة الروبوت للتعاون. يعتمد الاستخدام الآمن للوظائف التعاونية على الأداة المحددة وقطعة العمل ومسار الحركة وظروف التلامس ووسائل الحماية وتقييم المخاطر. فقد تُبطل صفيحة معدنية ذات حواف حادة أو قابض مزوّد بالطاقة افتراضات قد تكون مقبولة لمهمة مناولة منخفضة المخاطر.

ولا ينبغي الخلط بين علامة CE وضمان جودة العملية. فالعلامة تتناول المطابقة التنظيمية المعمول بها، وليس ما إذا كان الروبوت سيحافظ على تفاوت موضعي مطلوب أو زمن دورة أو مستوى جاهزية أو معيار حماية سطح في عملية محددة. هذه معايير قبول منفصلة وينبغي تحديدها في مواصفات الشراء.

حدود التكامل هي الموضع الذي تظهر فيه معظم الأسئلة

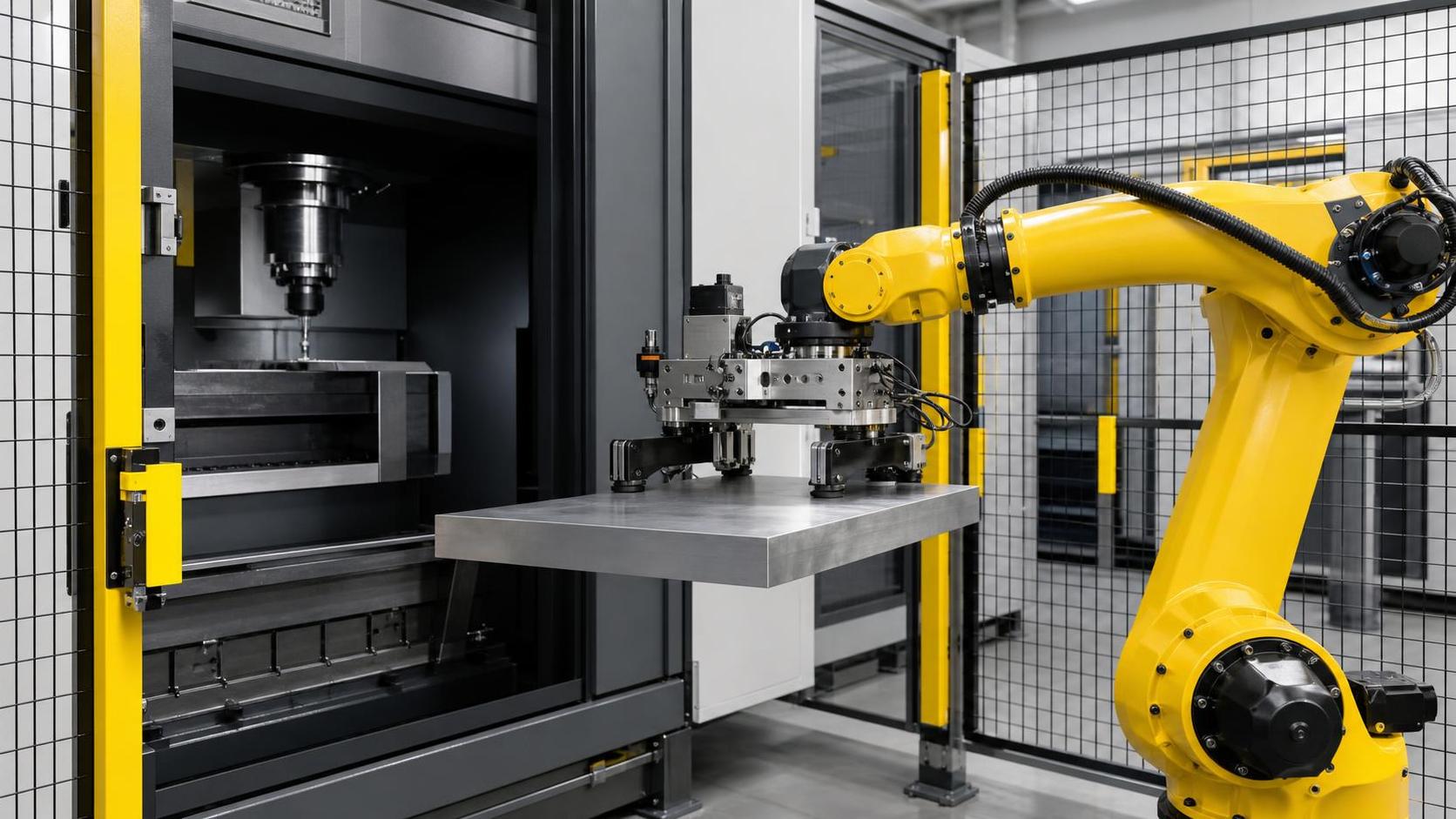

في التصنيع، غالباً ما يُشترى الروبوت لتغذية آلة أخرى أو تفريغها. وهذه هي النقطة التي يجب عندها توثيق نطاق مسؤولية CE. فكر في روبوت يحمّل ألواحاً ثقيلة إلى عملية تجهيز الحواف مثل آلة تفريز الحواف الثقيلة. قد يوفّر مورد الروبوت ذراعاً ووحدة تحكم تحملان علامة CE. وقد يوفّر مورد آلة التفريز معدات تحمل علامة CE. وعندما يُربط الاثنان من خلال تجهيز تحميل، وحواجز متشابكة، وإشارات سلامة، وتسلسلات آلية، تطرح العملية المدمجة مخاطر إضافية: سقوط قطعة العمل، وتحرر القابض، والوصول إلى منطقة القاطع، والاصطدام بهياكل الآلة، وإعادة التشغيل بعد عطل، والحركة غير المتوقعة أثناء الإزالة أو الصيانة.

يجب على الطرف الذي يصمم تلك الخلية المدمجة أو يعدلها بصورة جوهرية أن يقيّم هذه المخاطر المجمعة. في العديد من المشاريع، يقع هذا الدور على عاتق مُكامل النظام. وفي مشاريع أخرى، يصبح المستخدم النهائي مسؤولاً لأنه يختار القابض ويبني التجهيز ويكتب برنامج الروبوت ويربط الآلات. ينبغي أن تحدد العقود الطرف المسؤول قبل بدء التركيب. إن ترك هذا السؤال حتى مرحلة التشغيل التجريبي يؤدي عادة إلى ثغرات في الحواجز والوثائق والتحقق.

ينبغي لمديري الجودة أيضاً التمييز بين روبوت يُسلّم مع تطبيق مكتمل وروبوت يُورّد للتكامل لاحقاً. قد يقدّم المورد وثائق جزئية للمكونات المصممة ليتم دمجها في آلة أخرى، بينما تتطلب الخلية النهائية استكمالاً من المُكامل. لا يمثل ذلك مشكلة بحد ذاته، شريطة أن تكون الحالة واضحة وألا يخلط أحد بين وثائق مستوى المكونات وإعلان خلية مكتملة.

تحتاج وظائف السلامة إلى أدلة وظيفية، لا مجرد قائمة تحقق

ينبغي أن يتجاوز استعراض بنية السلامة الخاصة بالروبوت مجرد التأكد من وجود زر إيقاف طارئ. اسأل عن كيفية تصرف الإيقاف الطارئ عبر وحدة تحكم الروبوت والقابض والمحاور الخارجية والناقلات وآلات التشغيل المتصلة. حدد ما إذا كان جهاز الحماية يوقف الحركة الخطرة التي يمكن للشخص الوصول إليها، وما إذا كانت إعادة التشغيل تتطلب إجراءً متعمداً بعد فتح الحاجز، وما إذا كانت إشارات السلامة تُراقب للأعطال بدلاً من معاملتها كإشارات تحكم عادية.

ينبغي ربط ادعاءات السلامة الوظيفية بتصميم النظام الفعلي. فقد يتوفر في وحدة تحكم الروبوت إيقاف مراقَب مصنّف للسلامة، أو تحديد للسرعة، أو تشابك بوابة، أو مجال ماسح، أو وظيفة فصل عزم آمن، لكنه لا يحمي الخلية إلا عند تهيئته وتوصيله والتحقق منه وصيانته بشكل صحيح. الخيار الذي تم شراؤه ليس هو نفسه وظيفة حماية تم التحقق من صلاحيتها.

• تحقق من أن مداخل ومخارج السلامة موثقة ومتوافقة مع التوصيلات المركبة.
• أكد فئة الإيقاف وسلوك إعادة التشغيل لكل سيناريو وصول متوقع.
• تحقق مما إذا كان القابض يحتفظ بالقطعة أو يحررها بأمان بعد فقدان الطاقة أو الهواء أو الفراغ.
• راجع منطق الوضع الآمن أو السرعة الآمنة المستخدم للتعليم والاستعادة والتدخل اليدوي.
• اختبر التشابكات ووسائل الإيقاف الطارئ وأجهزة الحماية واستعادة الأعطال أثناء القبول في الموقع ضمن ظروف مضبوطة.

تتطلب الأجزاء الثقيلة اهتماماً خاصاً بالطاقة المحتجزة. فقد يظل الروبوت المتوقف مصدراً للخطر إذا بقيت قطعة عمل معلقة ممسوكة بالفراغ أو القوة المغناطيسية أو قابض ميكانيكي. ينبغي أن يأخذ تقييم المخاطر في الاعتبار ما يحدث أثناء فقدان الطاقة أو فقدان الضغط أو تعطل وحدة التحكم أو الاستعادة اليدوية. قد لا تكون الحالة الآمنة للذراع حالة آمنة لقطعة العمل.

كيفية مراجعة ادعاء المورد قبل الشراء

إن تصريح المورد بأن الروبوت “حاصل على شهادة CE” هو نقطة بداية للعناية الواجبة وليس نهايتها. اطلب الإعلان قبل إصدار أمر الشراء، ثم قارن تسمية الطراز والخيارات وإصدار وحدة التحكم ووصف الاستخدام المقصود مع عرض الأسعار. فقد لا يغطي الإعلان الذي ينطبق على ذراع أساسية محوراً سابعاً مضافاً أو قابضاً مخصصاً أو خزانة تحكم خاصة أو واجهة آلة.

من المنطقي أيضاً حفظ هذه السجلات مع ملف قبول الآلة. ينبغي أن يتضمن الملف الإعلان والأدلة ورسومات دوائر السلامة وتقييم المخاطر للخلية المكتملة وسجلات التحقق والحدود المبرمجة وسجلات التحكم في التغييرات وأدلة التدريب. ويدعم ذلك كلاً من عمليات التدقيق الداخلية واستكشاف الأعطال وإصلاحها لاحقاً عند تغيير تجهيز أو برنامج أو متطلب إنتاج.

التغييرات بعد التشغيل التجريبي يمكن أن تغيّر وضع الامتثال

نادراً ما تبقى ذراع روبوت المناولة ثابتة طوال عمرها التشغيلي. يمكن للقوابض الجديدة والحمولات الأعلى وأنماط الترصيف المعدلة والمواد المختلفة ومدى الوصول الممتد والمحاور الخارجية وفتحات الحواجز المعدلة وتغييرات البرمجيات أن تؤثر جميعها في تقييم المخاطر الأصلي. والسؤال ليس ما إذا كان كل تعديل بسيط يتطلب عملية إعادة اعتماد كاملة. بل السؤال هو ما إذا كان التغيير يطرح مخاطر أو يزيد التعرض أو يعطّل تدبير حماية أو يخرج النظام عن حدود الاستخدام المقصود للمورد.

على سبيل المثال، قد يحتاج روبوت ينقل مكونات مصنّعة مستقرة إلى مراجعة سلامة مختلفة بشكل كبير عند إعادة تكليفه بمناولة ألواح معدنية طويلة. يمكن أن تبرز القطعة خارج نطاق حركة الذراع، أو تحجب ماسحاً، أو تنحرف أثناء التسارع، أو تصطدم بحاجز حتى عندما تتبع شفة الروبوت المسار نفسه. وقد يجعل إعداد تفريز حواف بسعة أعلى، بما في ذلك الأنظمة المصممة لسماكات ألواح تتجاوز كثيراً نطاقات المناولة القياسية، عدم التوافق هذا أكثر وضوحاً. يجب أن يراعي تقييم الخلية نطاق قطعة العمل الفعلي، لا أبعاد الذراع الواردة في الكتالوج فقط.

لذلك، تؤكد شهادة CE أساساً مهماً: فقد تم تقييم المنتج المُعلن وفقاً للمتطلبات المعمول بها ضمن تكوينه المحدد. لكنها لا تنقل ملف السلامة الكامل لعملية مناولة مؤتمتة إلى الشركة المصنعة للروبوت. بالنسبة لفرق الجودة والسلامة، يتمثل النهج الموثوق في التحقق من الإعلان والوثائق، وتحديد حدود النظام المورّد، والتحقق من وظائف السلامة في الخلية المركبة، واعتبار التغييرات التشغيلية المهمة سبباً لإعادة النظر في التقييم.
