Сертификация CE манипуляторной роботизированной руки подтверждает, что производитель заявил о соответствии оборудования применимым требованиям Европейского союза по безопасности, охране здоровья и защите окружающей среды до его размещения на рынке ЕС. Для менеджера по качеству или безопасности это является значимым доказательством, однако не представляет собой безусловного одобрения любого будущего применения, выбора оснастки или заводской установки.

Практическое различие имеет значение. Роботизированная рука может иметь маркировку CE и при этом стать несоответствующей требованиям при оснащении новым захватом, размещении рядом с неогражденным конвейером, программировании на другую полезную нагрузку или интеграции в более крупную автоматизированную ячейку без новой оценки объединенной системы. Маркировка CE применяется к конфигурации изделия и предполагаемому использованию, определенным ответственным экономическим оператором. Она не снимает с интегратора ответственность за завершенную установку.

Что должна подтверждать маркировка CE

Манипуляторная роботизированная рука с сертификацией CE должна быть обеспечена процессом оценки соответствия, охватывающим опасности, применимые к данной машине. В зависимости от ее конструкции и поставляемого оборудования это обычно включает требования безопасности машин, а также требования по электротехнике, электромагнитной совместимости и, возможно, другие применимые нормы законодательства ЕС. Точная правовая база зависит от даты выпуска изделия на рынок и поставляемого с ним оборудования, поэтому покупателям следует уделять меньше внимания общему заявлению «соответствует CE» и больше — декларации и технической области ее применения.

Для обычного промышленного робота оценка должна охватывать предсказуемые риски, связанные с движением, раздавливанием, срезанием, защемлением, неожиданным запуском, электрической энергией, отказами системы управления, доступом при техническом обслуживании и разумно предсказуемым неправильным использованием. Результат должен быть отражен в защитных мерах машины: определенных режимах работы, защищенном пространстве, средствах аварийной остановки, устройствах разрешения работы, где применимо, четкой информации об остаточных рисках и инструкциях по установке и эксплуатации.

Маркировка CE в значительной степени основана на ответственности производителя. Она не равнозначна автоматически сертификату, выданному независимой лабораторией, и не должна рассматриваться как доказательство того, что сторонняя организация проверила роботизированную ячейку на площадке покупателя. Поставщик может использовать испытания или сертификацию третьей стороны в качестве подтверждающих доказательств, но основным документом, необходимым покупателю, является Декларация соответствия ЕС от ответственного производителя или уполномоченного представителя.

Документы, которые должны сопровождать робота

Маркировка CE на корпусе робота — лишь видимая часть процесса. Перед приемкой роботизированной руки запросите пакет документации и сопоставьте его с фактически поставленной конфигурацией. Как минимум пакет должен включать Декларацию соответствия, инструкции по эксплуатации и техническому обслуживанию на требуемом языке рынка назначения, сведения о производителе или ответственном экономическом операторе ЕС, идентификацию модели и прослеживаемость серийного номера, а также применимое законодательство или стандарты, указанные в декларации.

Инструкции заслуживают более тщательного изучения, чем обычно получают. В них должны быть указаны пределы полезной нагрузки и вылета руки, допустимые ориентации монтажа, условия окружающей среды, требования к установке, правила прокладки кабелей, интерфейсы аварийной и защитной остановки, меры предосторожности при техническом обслуживании и ограничения для концевых эффекторов. Руководство, охватывающее только базовый запуск, но неясно описывающее защитные меры, остаточные риски или интерфейсы интеграции, не предоставляет службе безопасности достаточного материала для проверки предполагаемого применения.

Для робота, поставляемого как часть ячейки, уточните, распространяется ли документация на полную сборку или только на отдельные компоненты. Роботизированная рука, контроллер, сканер безопасности, ограждение, конвейер, захват и станция загрузки могут иметь индивидуальную документацию CE, однако собранная линия все равно требует оценки опасностей, возникающих в результате их взаимодействия. В документах должно быть указано, кто принимает на себя ответственность за эту завершенную машину или частично укомплектованную сборку.

Чего не подтверждает сертификация CE

Маркировка CE не доказывает, что рука подходит для каждой задачи перемещения. Полезная нагрузка — лишь одна из составляющих пригодности. Крупная, смещенная, гибкая, острая, горячая, маслянистая или неустойчивая заготовка может создавать усилия и опасности, отсутствующие при номинальной грузоподъемности робота. Масса захвата, пневматические линии, кронштейны датчиков, кабельные пакеты, ускорение, тормозной путь и центр тяжести влияют на то, остается ли запрограммированная операция в безопасных пределах.

Она также не подтверждает безопасность производительности. Повышение скорости или сокращение времени выдержки изменяет кинетическую энергию при столкновении и может изменить требуемые безопасные расстояния вокруг ячейки. Аналогично, не следует предполагать коллаборативный режим работы только потому, что робот может быть настроен для совместной работы. Безопасное применение коллаборативных функций зависит от конкретного инструмента, заготовки, траектории движения, условий контакта, защитных мер и оценки рисков. Металлическая заготовка с острыми кромками или приводной захват могут сделать недействительными предположения, приемлемые для задачи перемещения с низким риском.

Маркировку CE также не следует путать с гарантией качества процесса. Маркировка относится к соответствию применимым нормативным требованиям, а не к тому, будет ли робот поддерживать требуемый допуск позиционирования, время цикла, уровень готовности или стандарт защиты поверхности в конкретном процессе. Это отдельные критерии приемки, и они должны быть указаны в спецификации на закупку.

Граница интеграции — место, где возникает большинство вопросов

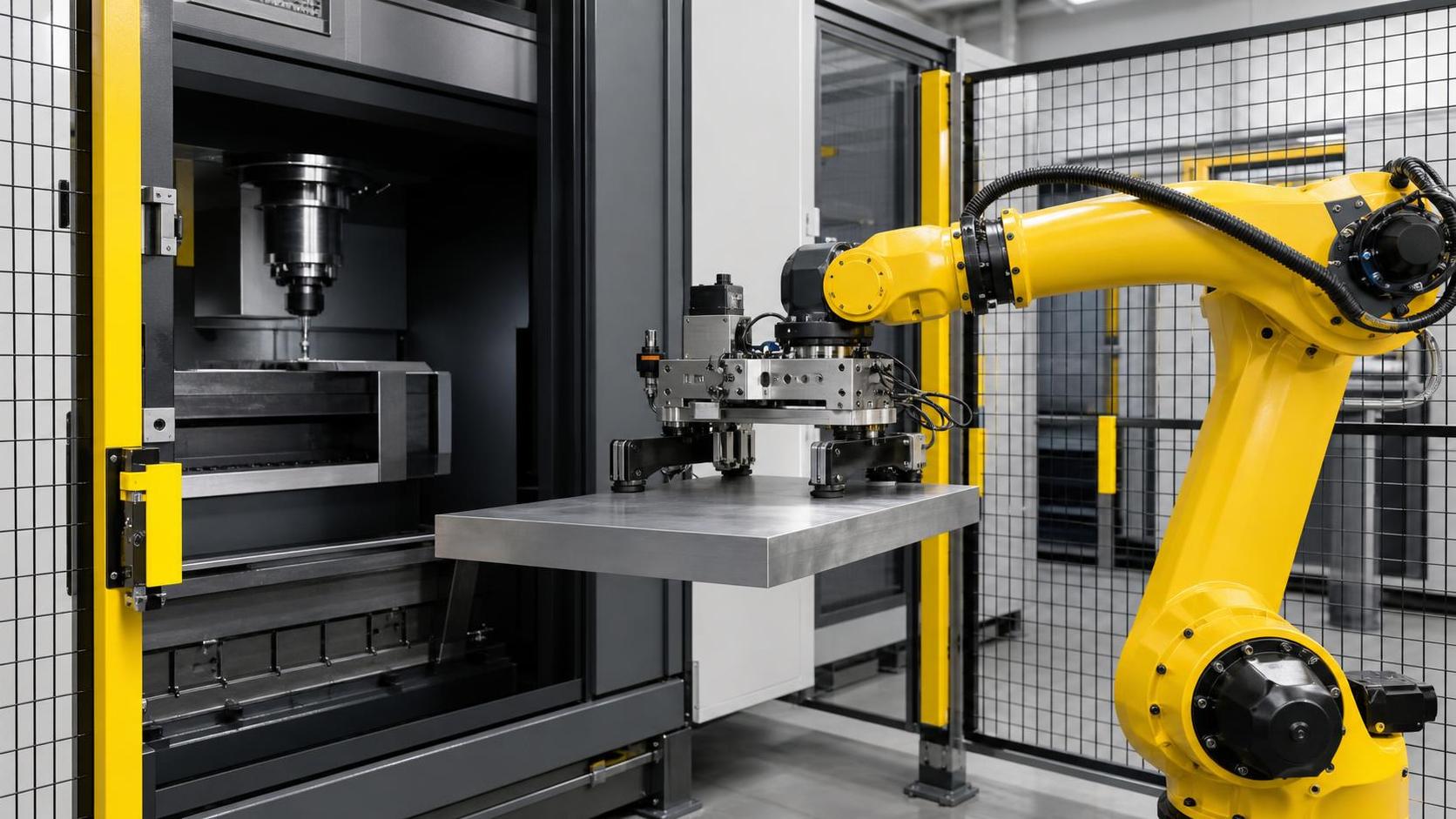

В производстве робота часто приобретают для подачи или выгрузки другой машины. Именно в этот момент необходимо письменно определить объем ответственности по CE. Рассмотрим робота, загружающего тяжелые листы в процесс подготовки кромок, например втяжелый кромкофрезерный станок. Поставщик робота может предоставить руку и контроллер с маркировкой CE. Поставщик фрезерного станка может предоставить оборудование с маркировкой CE. После соединения этих двух систем посредством загрузочного приспособления, блокируемых ограждений, сигналов безопасности и автоматизированных последовательностей объединенный процесс создает дополнительные опасности: падение заготовки, отпускание захвата, доступ к зоне резания, столкновение с конструкциями машины, перезапуск после неисправности и неожиданное движение во время устранения неполадок или технического обслуживания.

Сторона, проектирующая или существенно модифицирующая эту интегрированную ячейку, должна оценить такие объединенные опасности. Во многих проектах эту роль выполняет системный интегратор. В других случаях ответственность несет конечный пользователь, поскольку он выбирает захват, изготавливает приспособление, пишет программу робота и соединяет машины. В договорах следует указывать ответственную сторону до начала установки. Оставление этого вопроса до ввода в эксплуатацию обычно приводит к пробелам в ограждениях, документации и валидации.

Менеджерам по качеству также следует различать робота, поставляемого с готовым применением, и робота, поставляемого для последующей интеграции. Поставщик может предоставить частичную документацию для компонентов, предназначенных для включения в другую машину, тогда как окончательная ячейка требует завершения работ интегратором. Это само по себе не является проблемой, при условии что статус четко определен и никто не принимает документацию на уровне компонентов за декларацию для завершенной ячейки.

Функции безопасности требуют функциональных доказательств, а не только контрольного списка

Проверка архитектуры безопасности робота должна выходить за пределы подтверждения наличия кнопки аварийной остановки. Уточните, как аварийная остановка действует для контроллера робота, захвата, внешних осей, конвейеров и подключенных станков. Определите, останавливает ли защитное устройство опасное движение, до которого может дотянуться человек, требует ли перезапуск осознанного действия после открытия ограждения и контролируются ли сигналы безопасности на наличие неисправностей, а не обрабатываются как обычные управляющие сигналы.

Заявления о функциональной безопасности должны быть связаны с фактической конструкцией системы. Контролируемая остановка с безопасным рейтингом, ограничение скорости, блокировка ворот, поле сканера или функция безопасного отключения крутящего момента могут быть доступны в контроллере робота, но защищают ячейку только при правильной настройке, подключении, валидации и обслуживании. Приобретенная опция — не то же самое, что валидированная защитная функция.

• Проверьте, что входы и выходы безопасности документированы и соответствуют установленной проводке.
• Подтвердите категорию остановки и поведение при перезапуске для каждого предсказуемого сценария доступа.
• Проверьте, удерживает ли захват деталь или безопасно освобождает ее при потере электропитания, воздуха или вакуума.
• Проверьте логику безопасного положения или безопасной скорости, используемую для обучения, восстановления и ручного вмешательства.
• Испытайте блокировки, аварийные остановки, защитные устройства и восстановление после неисправностей при приемке на площадке в контролируемых условиях.

Для тяжелых деталей особого внимания требует накопленная энергия. Остановленный робот все еще может представлять опасность, если подвешенная заготовка удерживается вакуумом, магнитной силой или механическим захватом. Оценка рисков должна учитывать происходящее при потере питания, потере давления, отказе контроллера и ручном восстановлении. Безопасное состояние для руки может не быть безопасным состоянием для заготовки.

Как проверить заявление поставщика до покупки

Заявление поставщика о том, что робот «сертифицирован CE», является начальной точкой для комплексной проверки, а не ее завершением. Запросите декларацию до оформления заказа на покупку, затем сопоставьте указанное в ней обозначение модели, опции, версию контроллера и описание предполагаемого использования с коммерческим предложением. Декларация, распространяющаяся на базовую руку, может не охватывать добавленную седьмую ось, специальный захват, особый шкаф управления или интерфейс машины.

Также целесообразно хранить эти записи вместе с файлом приемки машины. Файл должен включать декларацию, руководства, схемы цепей безопасности, оценку рисков для завершенной ячейки, записи валидации, запрограммированные ограничения, записи контроля изменений и подтверждения обучения. Это поддерживает как внутренние аудиты, так и последующее устранение неисправностей при изменении приспособления, программы или производственных требований.

Изменения после ввода в эксплуатацию могут изменить положение в отношении соответствия

Манипуляторная роботизированная рука редко остается неизменной на протяжении всего срока службы. Новые захваты, более высокая полезная нагрузка, измененные схемы укладки на паллеты, другие материалы, увеличенный вылет, внешние оси, измененные проемы ограждений и изменения программного обеспечения могут повлиять на первоначальную оценку рисков. Вопрос заключается не в том, требует ли каждая незначительная корректировка полного процесса повторной сертификации. Вопрос в том, создает ли изменение опасности, увеличивает ли воздействие, отменяет ли защитную меру или выводит ли систему за пределы ограничений предполагаемого использования, установленных поставщиком.

Например, роботу, который перемещает устойчивые изготовленные компоненты, может потребоваться существенно иной анализ безопасности при переназначении на обработку длинных металлических листов. Деталь может выступать за пределы зоны перемещения руки, перекрывать сканер, прогибаться при ускорении или ударяться об ограждение, даже если фланец робота движется по той же траектории. Высокопроизводительная установка для фрезерования кромок, включая системы, рассчитанные на толщину листов, значительно превышающую стандартные диапазоны перемещения, может сделать это несоответствие более выраженным. Оценка ячейки должна учитывать фактические габариты заготовки, а не только каталожные размеры руки.

Таким образом, сертификация CE подтверждает важную основу: заявленное изделие было оценено на соответствие применимым требованиям в определенной конфигурации. Она не передает полный комплекс обоснований безопасности автоматизированного процесса перемещения производителю робота. Для команд по качеству и безопасности надежный подход заключается в проверке декларации и документации, определении границы поставляемой системы, валидации функций безопасности на установленной ячейке и рассмотрении существенных эксплуатационных изменений как основания для пересмотра оценки.
