Какие производственные записи должен предоставлять производитель роботизированных манипуляторов?

Для команд контроля качества и безопасности производственные записи — это не документы, которые запрашивают после оформления заказа на поставку. Это доказательства, необходимые для проверки прослеживаемости, соответствия требованиям и воспроизводимости характеристик до ввода роботизированного манипулятора в действующую производственную зону. Надежный производитель роботизированных манипуляторов должен быть способен показать, как проверялись критически важные компоненты, как машина собиралась и калибровалась, какие функции безопасности были испытаны и соответствует ли окончательная конфигурация утвержденной технической спецификации.

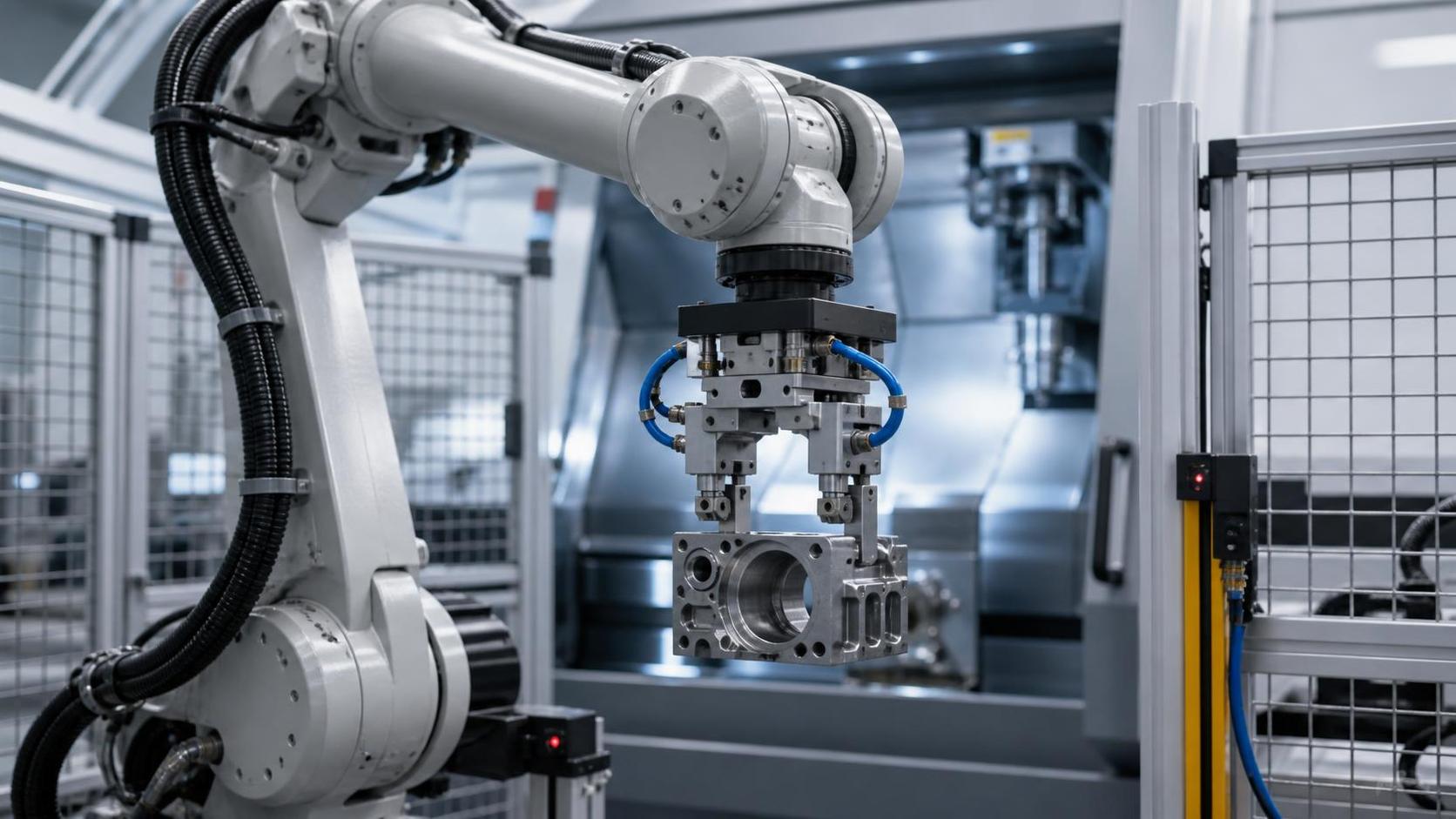

Это особенно важно, когда робот подключен к реальному производственному оборудованию, а не работает как автономный демонстрационный образец. Манипулятор, загружающий станок с ЧПУ, перемещающий заготовки после лазерной резки, сварные цилиндры или обслуживающий участок тяжелого производства, становится частью более крупной цепочки рисков. Если манипулятор, конечный исполнительный орган, оснастка, ограждения, логика управления и периферийное оборудование документированы по отдельности, но никогда не проверялись вместе, внешне соответствующая требованиям ячейка все равно может создавать эксплуатационные пробелы.

Наилучший комплект документации не обязательно является самым объемным. Это комплект, позволяющий покупателю ответить на практические вопросы: что именно было изготовлено? Какие детали можно отследить? Кто утвердил ключевые проверки? Какие параметры были измерены? Какие функции безопасности были испытаны? И что изменилось между первоначальным коммерческим предложением и отгруженной машиной?

Начинайте с управления конфигурацией, а не с типовой брошюры

Комплект производственных записей должен начинаться с утвержденной конфигурации оборудования. Обычно она включает модель робота, номинальную грузоподъемность, радиус действия, версию контроллера, концевую оснастку, схему прокладки кабелей, конфигурацию основания или рельсового пути, если это применимо, а также предполагаемый интерфейс процесса. Для системы перемещения особенно важны сведения об оснастке. Вакуумный захват, магнитный подъемник, вилочный инструмент, зажим или специальная оснастка изменяют как фактическую полезную нагрузку, так и опасности, которые необходимо контролировать.

Специалисты по качеству должны искать четкое разграничение между номинальной грузоподъемностью робота и установленной рабочей нагрузкой. Робот, рассчитанный на заявленную полезную нагрузку, может не подходить для той же нагрузки с учетом веса захвата, монтажных плит, шлангов, кабельных комплектов, смещения центра нагрузки и динамических движений. В предоставленной документации должна быть указана утвержденная масса конечного исполнительного органа и, где это применимо, допущения относительно центра тяжести, использованные в проекте.

Полезное досье конфигурации обычно содержит:

• Утвержденный чертеж общего расположения и габаритные размеры основания;
• Идентификацию робота, контроллера, захвата, датчиков и устройств безопасности;
• Электрические схемы, а также пневматические или гидравлические схемы при их использовании;
• Спецификацию материалов для компонентов, связанных с безопасностью, и основных функциональных компонентов;
• Записи о версиях программного обеспечения, ПЛК, HMI и программ робота;
• Контролируемый перечень отклонений, утвержденных замен и изменений на поздних этапах.

Последний пункт часто упускают из виду. Замененный датчик приближения, измененная губка захвата, другой сервопривод или измененная прокладка кабелей могут быть обоснованными с точки зрения производства, но не должны оставаться лишь частью практики цеха. Если поставленное оборудование отличается от утвержденной конструкции, производитель должен указать изменение и показать, что оно было рассмотрено.

Прослеживаемость материалов и компонентов должна соответствовать уровню риска

Не каждая шайба требует одинаковой глубины документации. Надлежащий производственный контроль сосредотачивает прослеживаемость на компонентах, отказ которых может повлиять на безопасность, точность позиционирования, удержание груза или доступность машины. Для системы роботизированного манипулятора к ним обычно относятся конструкционная сталь или изготовленные основания, критически важные крепежные элементы, подъемные или захватные компоненты, серводвигатели, редукторы, тормоза, реле безопасности или контроллеры безопасности, электрические защитные устройства и пневматические компоненты, используемые для удержания груза.

Если поставщик изготавливает пьедестал робота, раму инструмента или сварную опорную конструкцию, должны быть доступны записи о приемке материалов и инспекционном контроле изготовления. В зависимости от конструкции и договорного объема они могут включать сертификаты на материалы от металлургического предприятия, журналы входного контроля, ссылки на процедуры сварки, записи о квалификации сварщиков, визуальный контроль сварных швов, проверку размеров и контроль покрытия. Покупателям не следует предполагать, что окрашенное основание автоматически является проверенным основанием.

Для закупаемых корпусов роботов и фирменных компонентов управления прослеживаемость обычно обеспечивается серийными номерами, сертификатами поставщика, записями о поставке и входным контролем. Ключевой момент заключается в том, чтобы серийный номер в документах соответствовал фактически поставленной машине. Это кажется очевидным, но несоответствия могут стать дорогостоящими, когда позднее возникает неисправность и гарантийная служба не может определить установленную версию контроллера или привода.

Записи о сборке должны подтверждать не только «собрано и проверено»

Контрольный перечень сборки имеет ценность только тогда, когда он фиксирует измеримые работы или проверку с установленной ответственностью. Однострочная запись о том, что система собрана согласно чертежам, вызывает мало доверия. Более качественные записи определяют основные этапы сборки и включают подписи, даты, подтверждение момента затяжки там, где это задано, проверку проводки, проверку движения кабелей, подтверждение смазки при необходимости, а также проверку этикеток и предупреждающей маркировки.

Для роботов-перегрузчиков особого внимания заслуживает управление кабелями. Повторяющиеся движения могут повредить неправильно проложенные кабели задолго до появления серьезной механической проблемы. Производственные записи должны указывать, что был проверен ход осей, соблюдены радиусы изгиба кабелей, установлена разгрузка от натяжения и прокладка не мешает движущимся осям, ограждениям или периферийному оборудованию. Это особенно актуально, когда стандартный робот адаптируется с помощью специальных захватов, кабельных комплектов или внешних осей.

Производитель также должен хранить записи электрических испытаний. Как минимум должен быть согласован объем проверки непрерывности цепей, проверок, связанных с изоляцией, где это применимо, проверки защитного заземления, проверки корпуса и подтверждения того, что электрические компоненты соответствуют утвержденной схеме. Точные испытания зависят от архитектуры машины и требований страны назначения, однако метод испытания и результат должны быть прослеживаемыми, а не предполагаемыми.

Калибровка и функциональная проверка требуют установленных критериев приемки

Роботу не требуется документация метрологической лаборатории для каждого движения, но необходимы доказательства того, что он был введен в эксплуатацию в соответствии с определенным функциональным стандартом. Соответствующие записи могут включать подтверждение базирования или нулевого положения, проверки направления осей, запрограммированные ограничения скорости, настройки полезной нагрузки, данные центра инструмента, проверки повторяемости, если этого требует применение, и проверку связи с подключенными машинами.

Повторяющаяся проблема в проектах автоматизированного перемещения заключается в том, что робот испытывается с пустым захватом, а затем принимается для производственной перегрузки без испытательного цикла при полной нагрузке. Значимым является испытание, отражающее фактическую работу: предусмотренная геометрия заготовки, ожидаемое условие захвата, запланированная скорость, траектория подхода, положение освобождения и технологический цикл. Если конечная деталь была недоступна во время заводских испытаний, в отчете следует прямо указать это и определить, что еще предстоит подтвердить при приемке на площадке.

Измерительные инструменты, используемые для критически важных приемочных проверок, также должны находиться под контролем. Производителю не нужно предоставлять сертификаты калибровки для каждого ручного инструмента в цехе, но приборы, используемые для принятия приемочных решений, — такие как инструменты для контроля крутящего момента, устройства измерения нагрузки, электрические тестеры или размерное оборудование — должны иметь идентифицируемый статус калибровки или проверки в рамках системы качества поставщика.

Записи по безопасности должны отражать всю ячейку целиком

Маркировка CE и ISO9001 часто упоминаются вместе, но они отвечают на разные вопросы. ISO9001 относится к системе менеджмента, используемой для управления процессами. Обязательства, связанные с CE, относятся к соответствию конкретного оборудования, выпускаемого на рынок в рамках применимой нормативной базы. Сертификат ISO9001 сам по себе не доказывает, что роботизированная ячейка безопасна или готова к CE.

Для оборудования, предназначенного для рынков, требующих документации CE, производитель должен быть готов предоставить соответствующую декларацию, техническую документацию в рамках надлежащей схемы поставки, инструкции, маркировку и записи оценки безопасности. Точный комплект документов зависит от того, поставляет ли поставщик готовую машину, частично укомплектованную машину, роботизированный модуль или интегрированную производственную ячейку. Это различие следует урегулировать до выпуска контракта, а не после отгрузки.

Полезное досье по безопасности должно включать оценку рисков для конкретного проекта. Оно должно выявлять предсказуемые опасности, а не просто перечислять типовые риски роботов. Примеры включают защемление между роботом и оснасткой, падение заготовок после потери вакуума или давления воздуха, неожиданный перезапуск после прерывания, столкновение с оператором во время наладки и доступ к процессу сварки, резки или обработки, когда робот работает в автоматическом режиме.

Запись валидации безопасности должна демонстрировать фактические проверки выбранных защитных средств: цепей аварийного останова, блокировок ограждений, сканеров безопасности или световых завес при их установке, разрешающих устройств для обучения, выбора режима, предотвращения перезапуска, функций безопасной ограниченной скорости, если они предусмотрены конструкцией, и управляемого поведения при остановке. Электрическая схема не является валидацией. Команды должны спрашивать, была ли функция безопасности испытана на машине, какой результат ожидался и кто подписал испытание.

Интерфейсы со сварочным оборудованием и оборудованием для перемещения требуют совместных записей

Нагрузка на документацию возрастает, когда робот является частью производственной линии. Рассмотрим ячейку, в которой манипулятор позиционирует цилиндрические детали рядом с вращателем для продольной или кольцевой сварки. Поставщик робота может правильно документировать манипулятор, а поставщик вращателя — собственный привод и органы управления, однако ни одна из сторон не проверяет сигналы взаимодействия, безопасные рабочие зоны или действия при неисправности одной из машин.

Именно поэтому стоит запрашивать записи контроля интерфейсов. Они должны определять разрешение на запуск, сигналы удержания, статус неисправности, взаимодействие аварийного останова, логику наличия детали, ограничения ручного режима и ответственность за окончательную валидацию ячейки. В цехах тяжелой сварки такое оборудование, как Сварочный вращатель с ходовым винтом, может вращать цилиндрические заготовки с регулированием скорости посредством VFD. Если такое оборудование связано с автоматизированной системой перемещения, записи должны устанавливать, может ли робот входить в рабочую зону при включенном вращении и каким образом обе системы переводятся в безопасное состояние.

Это не теоретический вопрос. Пульт дистанционного ручного управления, команда вращения вперед/назад и регулируемая настройка скорости могут быть уместны для ручных сварочных работ, однако их взаимодействие с автоматическим оборудованием должно быть намеренно спроектировано. Производственные и приемочные записи должны фиксировать это решение, а не оставлять его операторам на площадке.

Записи заводской приемки должны быть применимы на площадке

Перед отгрузкой отчет о заводских приемочных испытаниях должен связывать спецификацию закупки с оборудованием, которое было фактически испытано. Он не должен быть показным. Краткий отчет с условиями испытаний, серийными номерами машин, статусом конфигурации, проверенными функциями, исключениями и комментариями свидетелей со стороны заказчика часто полезнее длинного отчета, заполненного отметками в контрольных пунктах.

В отчете следует честно указывать открытые вопросы. Например, заводская приемка может подтверждать движение робота, срабатывание захвата, цепи безопасности и логику сухого цикла, тогда как приемка на площадке может потребоваться для подтверждения вариаций деталей, сигналов от предшествующего оборудования, местных ограждений, крепления к полу, качества инженерных коммуникаций и фактической производительности. Сокрытие этих границ повышает вероятность последующих споров.

Для экспортных проектов контроль документов также влияет на скорость монтажа. Компания Wuxi Samgins International Trade Co., Ltd., основанная в 2012 году в Уси, поставляет сварочное оборудование, станки с ЧПУ, системы резки, оборудование для производства металлоконструкций и сопутствующее оборудование на рынки Юго-Восточной Азии, Европы, Северной и Южной Америки, а также Океании. При трансграничных поставках особенно полезен структурированный реестр документов, поскольку покупателю, монтажной организации, местному специалисту по оценке безопасности и команде обслуживания могут потребоваться разные части одного и того же комплекта документов. Четкие руководства на английском языке, списки серийных номеров, электрические чертежи, документы, относящиеся к CE, где это применимо, и идентификация оборудования, связанная с упаковкой, уменьшают предотвратимую путаницу.

Практический контрольный список выпуска для команд качества и безопасности

Перед утверждением отгрузки или монтажа на площадке запросите у производителя роботизированного манипулятора контролируемое досье, а не отдельные сертификаты. Как минимум оно должно объединять утвержденную конфигурацию, прослеживаемость основных компонентов, проверки сборки и электрической части, результаты калибровки или функциональных испытаний, валидацию безопасности, результаты заводской приемки, руководства, информацию о запасных частях и документированный перечень нерешенных вопросов.

Также проверьте, кому принадлежит ответственность за окончательную оценку рисков. Если поставщик предоставляет только роботизированный манипулятор, интегратор или конечный пользователь может быть обязан завершить оценку готовой ячейки. Если поставщик поставляет полную автоматизированную систему, ответственность должна быть определена более четко. Ни один из вариантов сам по себе не является неправильным; реальный риск заключается в неопределенности.

Компетентный производитель не будет считать эти вопросы административной помехой. Он поймет, что производственные записи являются частью доказательной базы качества машины. Когда роботу позднее потребуется техническое обслуживание, модификация, рассмотрение инцидента или перемещение, именно эти записи позволяют команде принимать решения на основе фактов, а не предположений.
