¿Qué registros de producción debe proporcionar un fabricante de brazos robóticos de manipulación?

Para los equipos de control de calidad y seguridad, los registros de producción no son documentos que se solicitan después de emitir la orden de compra. Son las evidencias necesarias para verificar la trazabilidad, la conformidad y el rendimiento repetible antes de que un brazo robótico de manipulación entre en un área de fabricación operativa. Un fabricante fiable de brazos robóticos de manipulación debe poder mostrar cómo se inspeccionaron los componentes críticos, cómo se ensambló y calibró la máquina, qué funciones de seguridad se probaron y si la configuración final coincide con la especificación técnica aprobada.

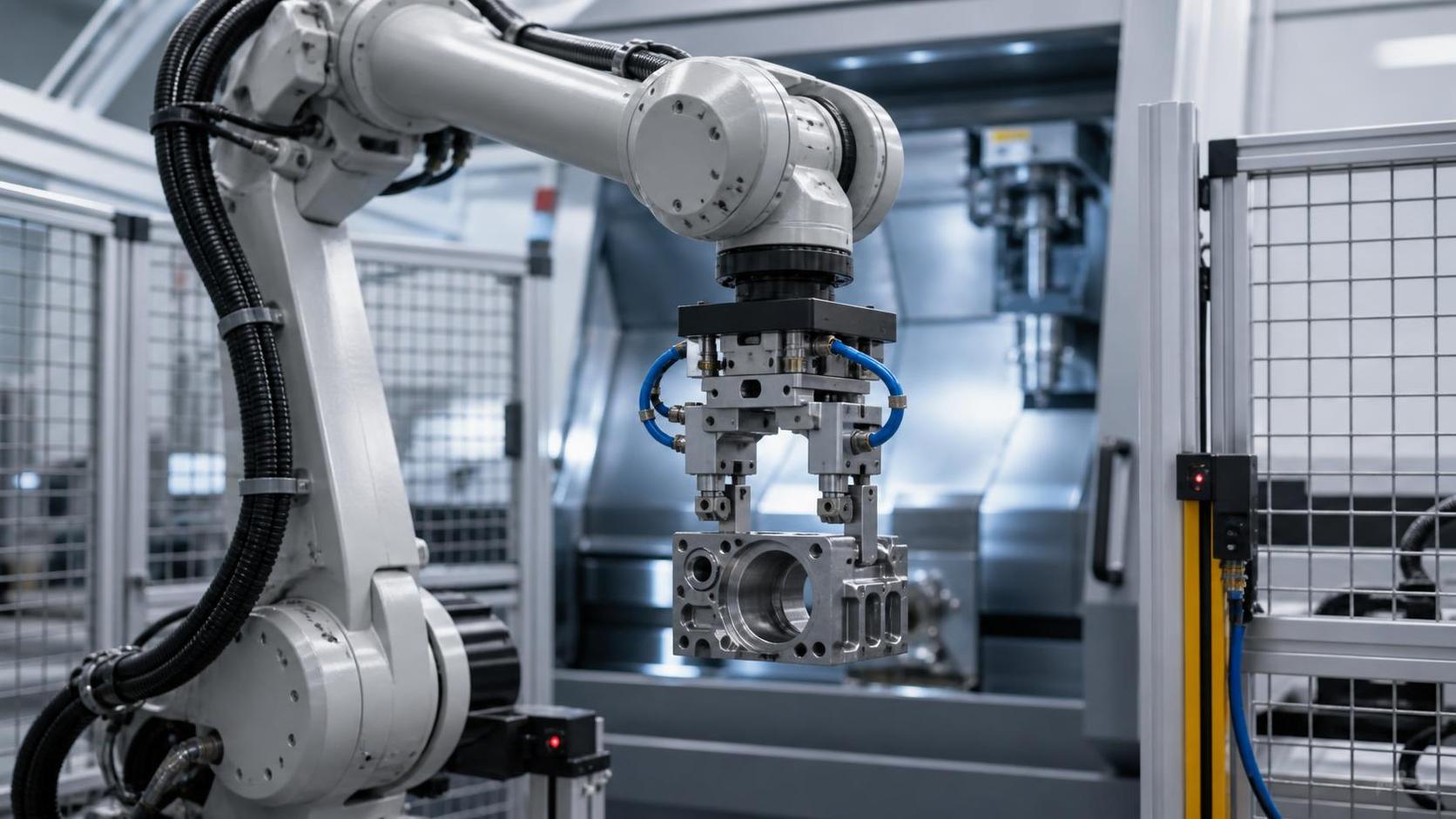

Esto es especialmente importante cuando un robot está conectado a equipos de producción reales en lugar de funcionar como un demostrador independiente. Un brazo de manipulación que carga una máquina CNC, transfiere piezas en bruto cortadas por láser, mueve cilindros soldados o atiende una célula de fabricación pesada pasa a formar parte de una cadena de riesgos más amplia. Si el brazo, el efector final, la fijación, los resguardos, la lógica de control y los equipos periféricos se documentan por separado pero nunca se verifican conjuntamente, una célula que parece conforme aún puede generar brechas operativas.

El mejor paquete documental no es necesariamente el más voluminoso. Es el que permite al comprador responder preguntas prácticas: ¿Qué se fabricó exactamente? ¿Qué piezas pueden rastrearse? ¿Quién aprobó las inspecciones clave? ¿Qué parámetros se midieron? ¿Qué funciones de seguridad se probaron? ¿Y qué cambió entre la cotización original y la máquina enviada?

Comience por el control de configuración, no por un folleto genérico

Un conjunto de registros de producción debe comenzar con una configuración de equipo aprobada. Normalmente incluye el modelo del robot, capacidad de carga, alcance, versión del controlador, herramientas de extremo de brazo, disposición de cables, disposición de base o carril cuando corresponda e interfaz de proceso prevista. Para un sistema de manipulación, los detalles de las herramientas son especialmente importantes. Una ventosa de vacío, elevador magnético, herramienta de horquilla, pinza o fijación personalizada modifica tanto la carga útil real como los riesgos que deben controlarse.

El personal de calidad debe buscar una distinción clara entre la capacidad nominal del robot y la carga de trabajo instalada. Un robot clasificado para una carga útil determinada puede no ser apto para esa misma carga una vez considerados el peso de la pinza, las placas de montaje, las mangueras, los paquetes de cables, la distancia de desplazamiento y el movimiento dinámico. El registro suministrado debe indicar la masa aprobada del efector final y, cuando corresponda, las hipótesis de centro de gravedad utilizadas para el proyecto.

Un expediente de configuración útil normalmente contiene:

• Plano general aprobado y dimensiones de huella;
• Identificación del robot, controlador, pinza, sensores y dispositivos de seguridad;
• Esquemas eléctricos y diagramas neumáticos o hidráulicos cuando se utilicen;
• Lista de materiales de componentes relevantes para la seguridad y principales componentes funcionales;
• Registros de revisión de software, PLC, HMI y programas del robot;
• Lista controlada de desviaciones, sustituciones aprobadas y cambios de última fase.

El último punto suele pasarse por alto. Un sensor de proximidad sustituto, una mordaza de pinza revisada, un servoaccionamiento diferente o un recorrido de cable modificado pueden ser razonables en producción, pero no deben desaparecer en la práctica del taller. Si el equipo entregado difiere del diseño aprobado, el fabricante debe identificar el cambio y demostrar que fue revisado.

La trazabilidad de materiales y componentes debe seguir el riesgo

No todas las arandelas requieren el mismo nivel documental. Un buen control de fabricación centra la trazabilidad en los componentes cuya avería podría afectar la seguridad, la precisión de posicionamiento, la retención de carga o la disponibilidad de la máquina. Para un sistema de brazo robótico, esto incluye habitualmente acero estructural o bases fabricadas, fijaciones críticas, componentes de elevación o agarre, servomotores, reductores, frenos, relés o controladores de seguridad, dispositivos de protección eléctrica y componentes neumáticos utilizados para sujetar una carga.

Cuando el proveedor fabrica un pedestal de robot, bastidor de herramienta o estructura de soporte soldada, deben estar disponibles los registros de recepción de materiales e inspección de fabricación. Según el diseño y el alcance contractual, pueden incluir certificados de materiales del laminador, registros de inspección de entrada, referencias de procedimientos de soldadura, registros de cualificación de soldadores, inspección visual de soldaduras, verificaciones dimensionales e inspección de recubrimientos. Los compradores no deben asumir que una base pintada es automáticamente una base verificada.

Para cuerpos de robots adquiridos y componentes de control de marca, la trazabilidad generalmente se establece mediante números de serie, certificados de proveedores, registros de entrega e inspección de entrada. Lo fundamental es que el número de serie de la documentación coincida con la máquina realmente entregada. Parece básico, pero las discrepancias pueden resultar costosas cuando aparece posteriormente una avería y el equipo de garantía no puede identificar la versión instalada del controlador o accionamiento.

Los registros de montaje deben demostrar más que “montado y comprobado”

Una lista de verificación de montaje solo tiene valor cuando registra trabajo medible o una inspección responsable. Una declaración de una línea que indique que el sistema fue montado conforme a los planos ofrece poca confianza. Los mejores registros identifican las principales etapas de montaje e incluyen firmas, fechas, confirmación de par cuando se especifique, inspección de cableado, comprobaciones de movimiento de cables, confirmación de lubricación cuando corresponda y verificación de etiquetas y marcas de advertencia.

Para robots de manipulación, la gestión de cables merece especial atención. El movimiento repetido puede dañar cables mal encaminados mucho antes de que se haga visible un problema mecánico importante. Los registros de producción deben indicar que se comprobó el recorrido de los ejes, se respetaron los radios de curvatura de cables, se instaló alivio de tensión y el tendido no interfirió con ejes móviles, resguardos ni equipos periféricos. Esto es especialmente relevante cuando un robot estándar se adapta con pinzas personalizadas, paquetes de cables o ejes externos.

El fabricante también debe conservar registros de pruebas eléctricas. Como mínimo, debe acordarse el alcance para continuidad, comprobaciones relacionadas con aislamiento cuando corresponda, verificación de tierra de protección, comprobaciones de envolventes y confirmación de que los componentes eléctricos coinciden con el esquema aprobado. Las pruebas exactas dependen de la arquitectura de la máquina y los requisitos del destino, pero el método y el resultado deben ser trazables y no meramente supuestos.

La calibración y la verificación funcional necesitan criterios de aceptación definidos

Un robot no necesita documentación de laboratorio metrológico para cada movimiento, pero sí requiere evidencia de que fue puesto en servicio frente a una norma funcional definida. Los registros pertinentes pueden incluir confirmación de calibración maestra o posición cero, comprobaciones de dirección de ejes, límites de velocidad programados, ajustes de carga útil, datos del punto central de herramienta, comprobaciones de repetibilidad cuando la aplicación lo exija y verificación de comunicaciones con máquinas conectadas.

Un problema recurrente en proyectos de manipulación automatizada es que un robot se prueba con una pinza vacía y luego se acepta para manipulación de producción sin una prueba de ciclo a plena carga. La prueba significativa es la que refleja el trabajo real: geometría prevista de la pieza, condición de agarre esperada, velocidad planificada, trayectoria de aproximación, posición de liberación y ciclo de proceso. Si la pieza final no estuvo disponible durante la prueba en fábrica, el informe debe indicarlo claramente y definir qué queda por validar durante la aceptación en sitio.

Las herramientas de medición utilizadas para comprobaciones críticas de aceptación deben estar controladas. Un fabricante no necesita proporcionar certificados de calibración para cada herramienta manual del taller, pero los instrumentos utilizados para tomar decisiones de aceptación —como herramientas de par, dispositivos de medición de carga, comprobadores eléctricos o equipos dimensionales— deben tener un estado identificable de calibración o verificación dentro del sistema de calidad del proveedor.

Los registros de seguridad deben reflejar la célula completa

El marcado CE e ISO9001 suelen mencionarse juntos, pero responden a preguntas distintas. ISO9001 se refiere al sistema de gestión utilizado para controlar procesos. Las obligaciones relacionadas con CE se refieren a la conformidad del equipo específico comercializado dentro del marco normativo aplicable. Un certificado ISO9001 no demuestra por sí solo que una célula robótica sea segura o esté preparada para CE.

Para equipos destinados a mercados que requieren documentación CE, el fabricante debe estar preparado para proporcionar la declaración pertinente, documentación técnica dentro del acuerdo de suministro adecuado, instrucciones, marcados y registros de evaluación de seguridad. El conjunto documental exacto depende de si el proveedor entrega una máquina completa, maquinaria parcialmente completada, una unidad robótica o una célula de producción integrada. Esta distinción debe resolverse antes de la liberación del contrato, no después del envío.

Un archivo de seguridad útil debe incluir una evaluación de riesgos específica del proyecto. Debe identificar peligros previsibles en lugar de limitarse a enumerar riesgos genéricos de robots. Entre ellos se incluyen aplastamiento entre el robot y la fijación, caída de piezas tras pérdida de vacío o presión de aire, reinicio inesperado después de una interrupción, colisión con un operario durante la configuración y acceso a un proceso de soldadura, corte o mecanizado mientras el robot está en modo automático.

El registro de validación de seguridad debe demostrar comprobaciones reales de las protecciones seleccionadas: circuitos de parada de emergencia, enclavamientos de resguardos, escáneres de seguridad o cortinas luminosas cuando estén instalados, dispositivos de habilitación para enseñanza, selección de modo, prevención de reinicio, funciones de velocidad limitada segura si forman parte del diseño y comportamiento de parada controlada. Un diagrama de cableado no es una validación. Los equipos deben preguntar si la función de seguridad se probó en la máquina, qué resultado se esperaba y quién firmó la prueba.

Las interfaces con equipos de soldadura y manipulación requieren registros compartidos

La carga documental aumenta cuando el robot forma parte de una línea de fabricación. Considere una célula en la que un brazo de manipulación posiciona piezas cilíndricas cerca de un posicionador para soldadura longitudinal o circunferencial. El proveedor del robot puede documentar correctamente el brazo, mientras el proveedor del posicionador documenta su propio accionamiento y controles, pero ninguna de las partes verifica las señales de intercambio, las zonas de operación seguras o lo que ocurre cuando una máquina presenta una avería.

Por ello, conviene solicitar registros de control de interfaces. Deben definir permiso de arranque, señales de espera, estado de fallo, interacción de parada de emergencia, lógica de presencia de pieza, restricciones de modo manual y responsabilidad de la validación final de la célula. En talleres de soldadura pesada, equipos como unRodillo de soldadura con husillo pueden girar piezas cilíndricas mediante regulación de velocidad controlada por VFD. Si tales equipos se vinculan a manipulación automatizada, los registros deben establecer si el robot puede entrar en el área operativa mientras la rotación está habilitada y cómo ambos sistemas se llevan a un estado seguro.

No se trata de una cuestión teórica. Una caja de control manual remota, un comando de rotación adelante/atrás y un ajuste de velocidad regulable pueden ser adecuados para trabajos de soldadura manual, pero su interacción con equipos automáticos debe diseñarse intencionalmente. Los registros de producción y aceptación deben recoger esa decisión en lugar de dejarla a los operadores del sitio.

Los registros de aceptación en fábrica deben ser utilizables en sitio

Antes del envío, un informe de prueba de aceptación en fábrica debe conectar la especificación de compra con el equipo que realmente se probó. No necesita ser teatral. Un informe conciso con condiciones de prueba, números de serie de la máquina, estado de configuración, funciones verificadas, excepciones y comentarios del cliente testigo suele ser más útil que un informe largo lleno de casillas marcadas.

El informe debe identificar honestamente los puntos abiertos. Por ejemplo, la aceptación en fábrica puede verificar el movimiento del robot, la actuación de la pinza, los circuitos de seguridad y la lógica de ciclo en vacío, mientras que la aceptación en sitio puede ser necesaria para confirmar variación de piezas, señales de máquinas anteriores, resguardos locales, anclaje al suelo, calidad de suministros y rendimiento real de producción. Ocultar estos límites hace más probables las disputas posteriores.

Para proyectos de exportación, el control documental también afecta la velocidad de instalación. Wuxi Samgins International Trade Co., Ltd., establecida en 2012 en Wuxi, suministra equipos de soldadura, máquinas herramienta CNC, sistemas de corte, maquinaria de fabricación y equipos relacionados a mercados que incluyen el Sudeste Asiático, Europa, América y Oceanía. En entregas transfronterizas, un registro documental estructurado es especialmente útil porque el comprador, instalador, revisor local de seguridad y equipo de mantenimiento pueden necesitar distintas partes del mismo archivo. Manuales claros en inglés, listas de números de serie, planos eléctricos, documentos relacionados con CE cuando corresponda e identificación de equipos vinculada al embalaje reducen confusiones evitables.

Una lista práctica de liberación para equipos de calidad y seguridad

Antes de aprobar el envío o la instalación en sitio, solicite al fabricante de brazos robóticos de manipulación un expediente controlado en lugar de certificados aislados. Como mínimo, debe reunir la configuración aprobada, trazabilidad de componentes principales, inspecciones de montaje y eléctricas, resultados de calibración o pruebas funcionales, validación de seguridad, resultados de aceptación en fábrica, manuales, información de repuestos y una lista documentada de elementos no resueltos.

Compruebe también la responsabilidad de la evaluación final de riesgos. Si el proveedor suministra únicamente un brazo robótico, el integrador o usuario final puede necesitar completar la evaluación para la célula terminada. Si el proveedor entrega el sistema automatizado completo, la responsabilidad debe definirse con mayor claridad. Ninguna disposición es intrínsecamente incorrecta; la incertidumbre es el verdadero riesgo.

Un fabricante competente no tratará estas cuestiones como una molestia administrativa. Entenderá que los registros de producción forman parte de la evidencia de calidad de la máquina. Cuando un robot requiera posteriormente mantenimiento, modificación, revisión de incidentes o reubicación, esos registros permitirán al equipo tomar decisiones basadas en hechos y no en suposiciones.
