1. Introducción a la taladradora radial:
1.1 La taladradora radial está diseñada para taladrar, escariar, cepillar y roscar piezas metálicas de tamaño mediano y grande. Sus principales movimientos funcionales se controlan mediante manijas y botones situados en el cabezal del husillo.
1.2 La columna exterior acciona el brazo radial para que gire ±180° alrededor de la columna interior.
1.3 El brazo radial se desplaza hacia arriba y hacia abajo a lo largo de la columna exterior.
1.4 El cabezal del husillo se desplaza a izquierda y derecha a lo largo de la guía del brazo radial.
1.5 Cabezal del husillo: El cabezal del husillo es responsable de la rotación, el avance y el funcionamiento del husillo. El rango de velocidad del husillo es de 25–2000 r/min, con 16 niveles disponibles, seleccionables girando la manija de operación centralizada (equipada con un botón de preselección de velocidad). El rango de avance del husillo es de 0.04–3.2 mm/r, también con 16 niveles, controlados girando la misma manija (con botón de preselección de avance).
1.6 Elevación y sujeción del brazo radial: La elevación del brazo radial es accionada por un motor situado en la parte superior de la columna y transmitida mediante un mecanismo de tornillo-tuerca. Se integra una tuerca de seguridad en la tuerca de elevación para evitar una caída repentina. La sujeción del brazo radial es accionada hidráulicamente mediante un bloque romboidal, que se autobloquea después de la sujeción. Una vez completada la acción de elevación o descenso, el brazo se sujeta automáticamente, controlado por un interruptor eléctrico instalado en el cilindro de aceite.
1.7 Sujeción del cabezal del husillo y de la columna: La sujeción tanto del cabezal del husillo como de la columna se acciona hidráulicamente mediante bloques romboidales. Estas dos acciones pueden realizarse simultánea o independientemente. La selección se realiza mediante una perilla en el panel del cabezal del husillo (perilla de selección del estado de sujeción del cabezal del husillo y la columna): la posición central corresponde a la sujeción, la posición izquierda libera únicamente la columna y la posición derecha libera únicamente el cabezal del husillo. Las operaciones de liberación y sujeción se ejecutan mediante los botones correspondientes en el panel del cabezal del husillo.

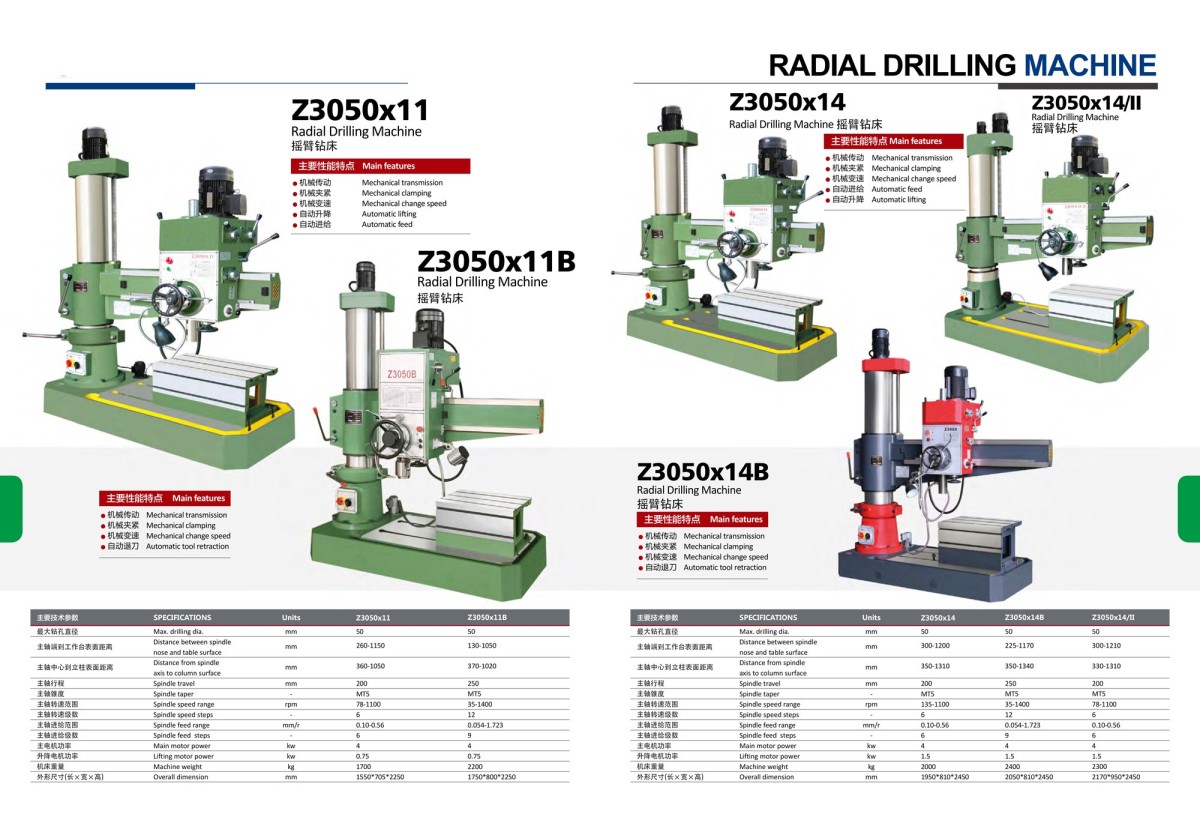

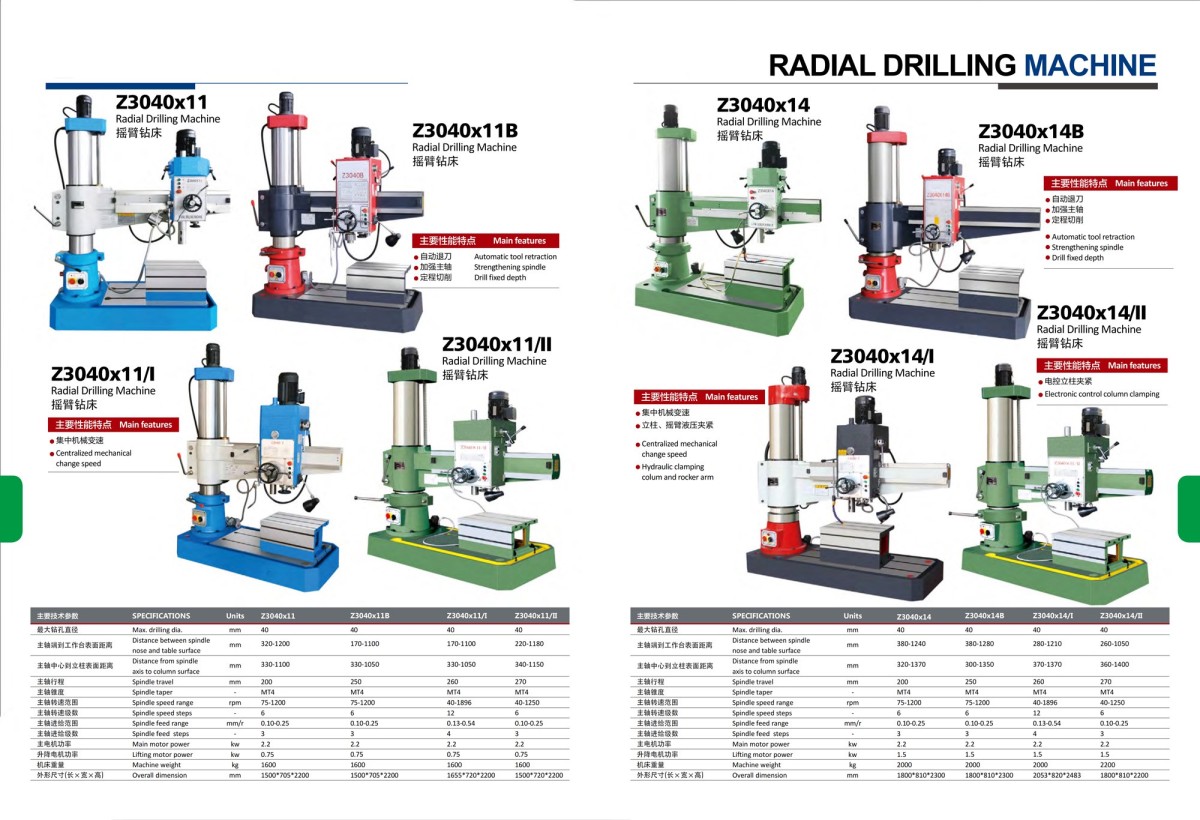

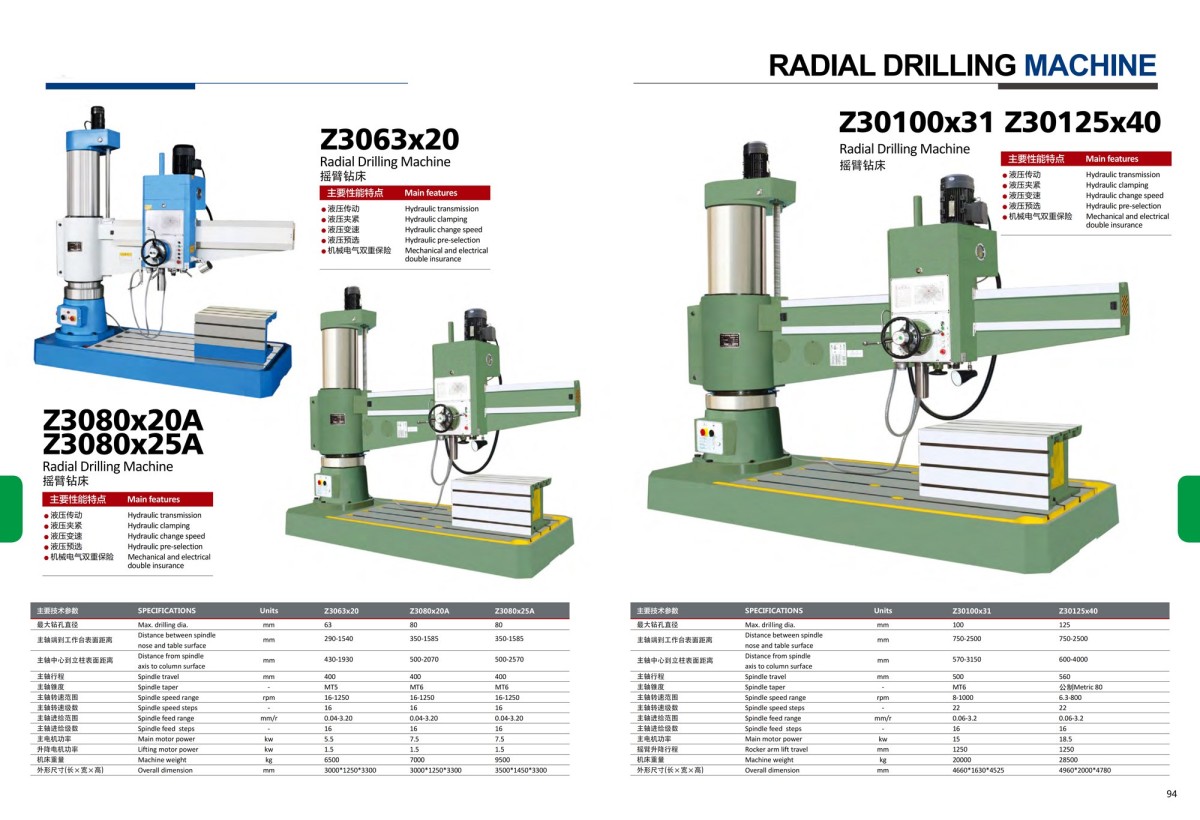

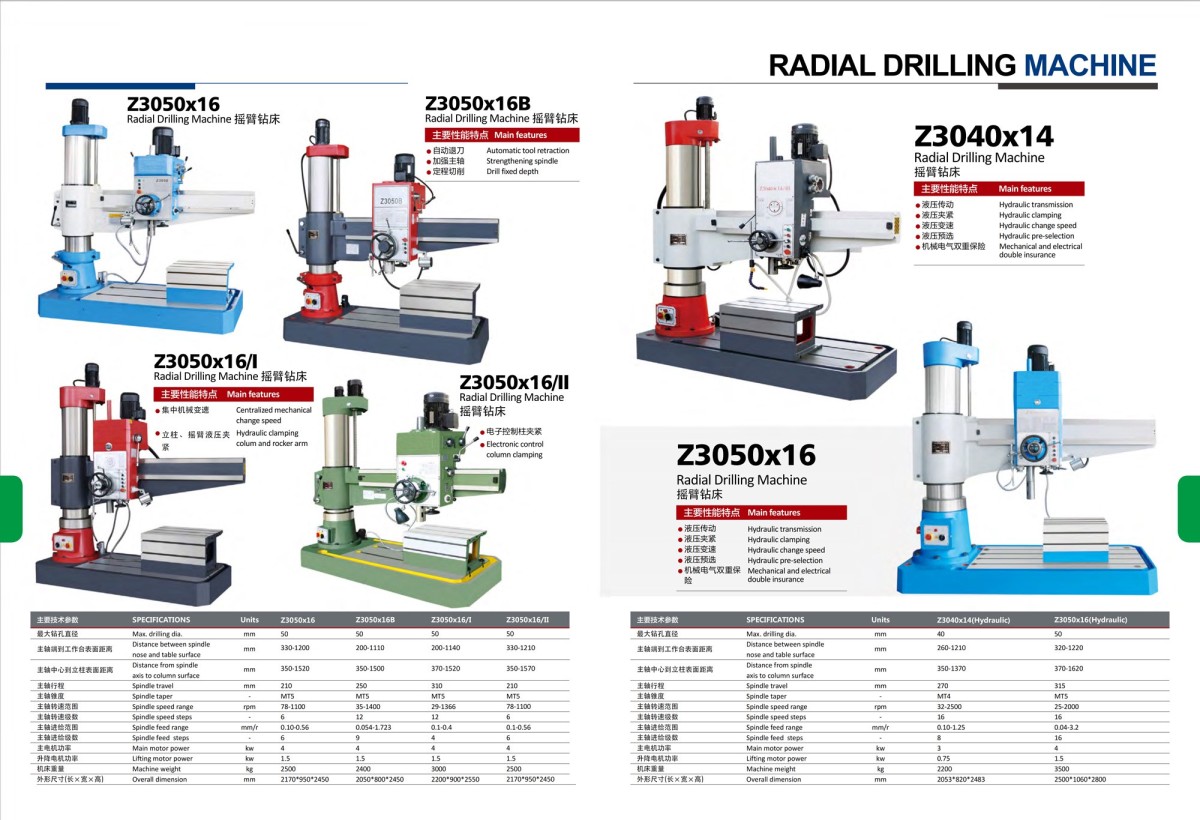

2. Parámetros técnicos de la taladradora radial
3. Características de la taladradora radial:
3.1 Estructura flexible con amplio rango de procesamiento
El brazo radial puede girar 360° alrededor de la columna y desplazarse hacia arriba y hacia abajo a lo largo de la columna exterior. El cabezal del husillo se desplaza horizontalmente a lo largo del brazo radial, lo que permite alinear fácilmente la broca con cualquier posición de orificio en la pieza de trabajo.
3.2 Alta versatilidad
Esta máquina es ideal para procesar piezas medianas y grandes en producción de piezas únicas o pequeños lotes. Puede realizar múltiples operaciones, como taladrado, escariado, roscado, cepillado, roscado de agujeros y mandrinado.
3.3 Método de sujeción avanzado
La sujeción hidráulica es la configuración principal y utiliza un mecanismo de sujeción de bloque romboidal accionado hidráulicamente para bloquear de forma segura el cabezal del husillo, el brazo radial y la columna. El sistema hidráulico permite cambios de velocidad preseleccionados. Una sola manija controla la inversión del husillo, el cambio de velocidad, el frenado y el punto muerto, mejorando significativamente la eficiencia operativa.
3.4 Garantía de seguridad y precisión
Los componentes clave, como la guía del brazo radial, el manguito del husillo y la superficie de la columna, se someten a tratamiento térmico para mejorar la resistencia al desgaste y mantener la precisión a largo plazo. La máquina está equipada con protección de seguridad dual mecánica-eléctrica, botones de parada de emergencia, interruptores de límite, sistemas de lubricación automática y refrigeración para garantizar un funcionamiento seguro y fiable.
3.5 Accionamiento multimotor para una transmisión simplificada
Una configuración típica incluye motores independientes para el husillo, la elevación del brazo, la bomba hidráulica y la bomba de refrigeración. Cada motor se controla de forma independiente, lo que facilita el mantenimiento y la operación.
3.6 Amplia gama de modelos y parámetros completos
Los modelos comunes incluyen Z3032, Z3040, Z3050, Z3063, Z3080, etc., donde los números indican el diámetro máximo de taladrado (en mm). El rango de velocidad del husillo es generalmente de 20–2000 r/min, la velocidad de avance es de 0.04–3.2 mm/r y la carrera del husillo puede alcanzar 120–500 mm, cubriendo una amplia gama de requisitos de procesamiento.
Preguntas frecuentes sobre productos
Una taladradora radial cuenta con un brazo ajustable que puede girar y desplazarse verticalmente alrededor de una columna fija, mientras que el cabezal de perforación se desliza horizontalmente a lo largo del brazo. Esto permite posicionar el husillo sobre cualquier punto de una pieza de trabajo grande o pesada sin mover la pieza en sí. Esto es especialmente valioso para componentes de gran tamaño, como vigas estructurales, bridas y bastidores de maquinaria, cuyo reposicionamiento sería difícil y requeriría mucho tiempo.
Las sierras de cinta están disponibles en diversas capacidades, desde modelos pequeños que cortan barras redondas de 200 mm hasta unidades grandes que manejan diámetros de hasta 800 mm o secciones rectangulares de 600×600 mm. Pueden procesar una amplia gama de materiales, incluidos acero al carbono, acero inoxidable, aleaciones de aluminio, latón, cobre y plásticos. Con la selección adecuada de la hoja y los parámetros de corte, se pueden lograr cortes limpios y precisos en diferentes tipos y tamaños de materiales.
Sí. Con las herramientas adecuadas, la taladradora radial permite realizar múltiples operaciones, como escariado, roscado, mandrinado cilíndrico y refrentado de puntos. Las velocidades variables del husillo y los avances permiten a los operadores optimizar los parámetros para cada operación y material específicos, lo que la convierte en una máquina versátil para tareas de mecanizado y acabado de orificios.
