1.مقدمة عن آلة الحفر الشعاعي:

1.1 تم تصميم المثقاب الشعاعي لإجراء عمليات الثقب والتوسيع والتسوية وقلاوظة اللولب على الأجزاء المعدنية المتوسطة والكبيرة الحجم. يتم التحكم في حركات التشغيل الرئيسية عبر المقابض والأزرار الموجودة على صندوق المغزل.

1.2 يقوم العمود الخارجي بتدوير الذراع الشعاعي بمقدار ±180° حول العمود الداخلي.

1.3 يتحرك الذراع الشعاعي صعودًا وهبوطًا على طول العمود الخارجي.

1.4 يتحرك صندوق المغزل يمينًا ويسارًا على طول السكة التوجيهية للذراع الشعاعي.

1.5 صندوق المغزل: يتولى صندوق المغزل مسؤولية دوران المغزل والتغذية والتشغيل. يتراوح نطاق سرعة المغزل بين 25–2000 r/min، مع 16 مستوى متاحًا، يتم اختيارها بتدوير مقبض التشغيل المركزي (المزود بزر للاختيار المسبق للسرعة). يتراوح نطاق تغذية المغزل بين 0.04–3.2 mm/r، أيضًا مع 16 مستوى، ويتم التحكم به بتدوير المقبض نفسه (المزود بزر للاختيار المسبق للتغذية).

1.6 رفع وتثبيت الذراع الشعاعي: يتم رفع الذراع الشعاعي بواسطة محرك موجود أعلى العمود، ويعمل بآلية لولب وصامولة. تم دمج صامولة أمان في صامولة الرفع لمنع الهبوط المفاجئ. يتم تثبيت الذراع الشعاعي هيدروليكيًا عبر كتلة معينية الشكل، والتي تُقفل ذاتيًا بعد التثبيت. وبمجرد اكتمال عملية الرفع أو الخفض، يتم تثبيت الذراع تلقائيًا، ويتم التحكم بذلك بواسطة مفتاح كهربائي مركب على أسطوانة الزيت.

1.7 تثبيت صندوق المغزل والعمود: يتم تثبيت كل من صندوق المغزل والعمود هيدروليكيًا باستخدام كتل معينية الشكل. يمكن تنفيذ هاتين العمليتين في الوقت نفسه أو بشكل مستقل. يتم الاختيار عبر مقبض على لوحة صندوق المغزل (مقبض اختيار حالة تثبيت صندوق المغزل والعمود): الموضع الأوسط للتثبيت، والموضع الأيسر لتحرير العمود فقط، والموضع الأيمن لتحرير صندوق المغزل فقط. تُنفذ عمليات التحرير والتثبيت باستخدام الأزرار المقابلة على لوحة صندوق المغزل.

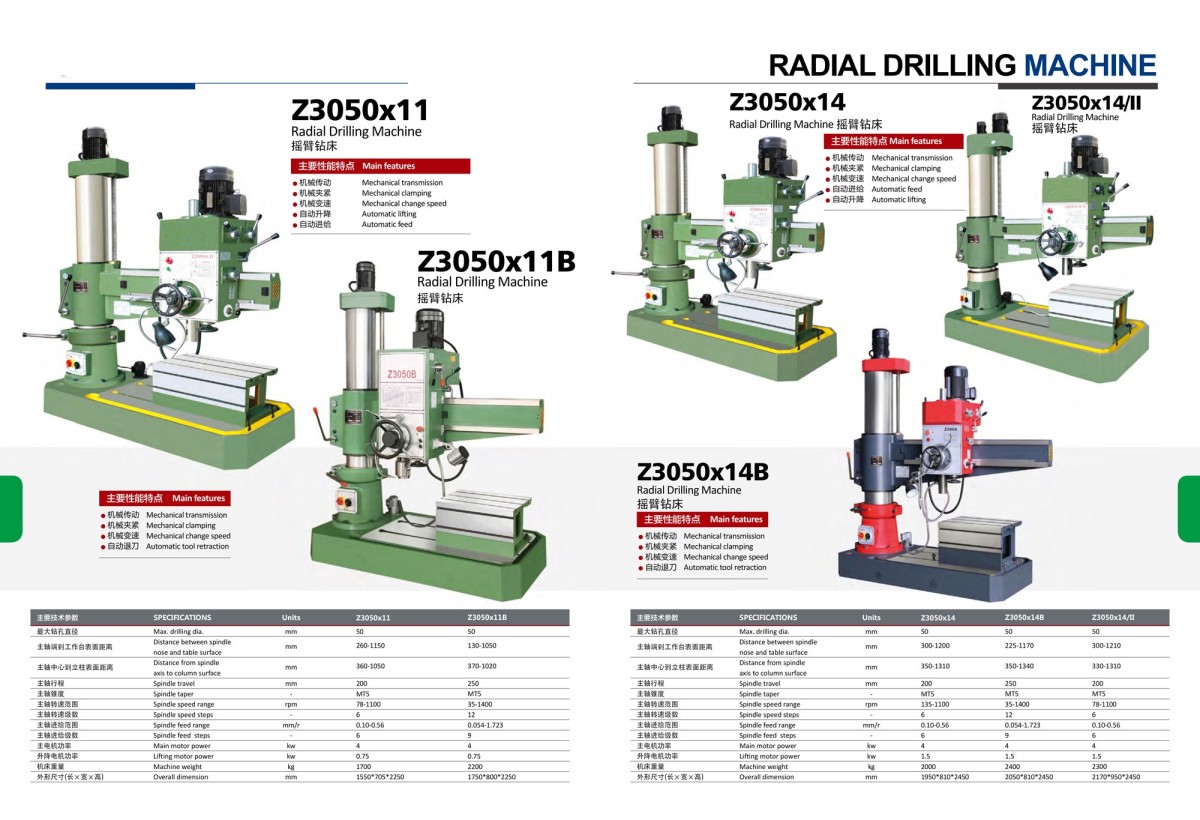

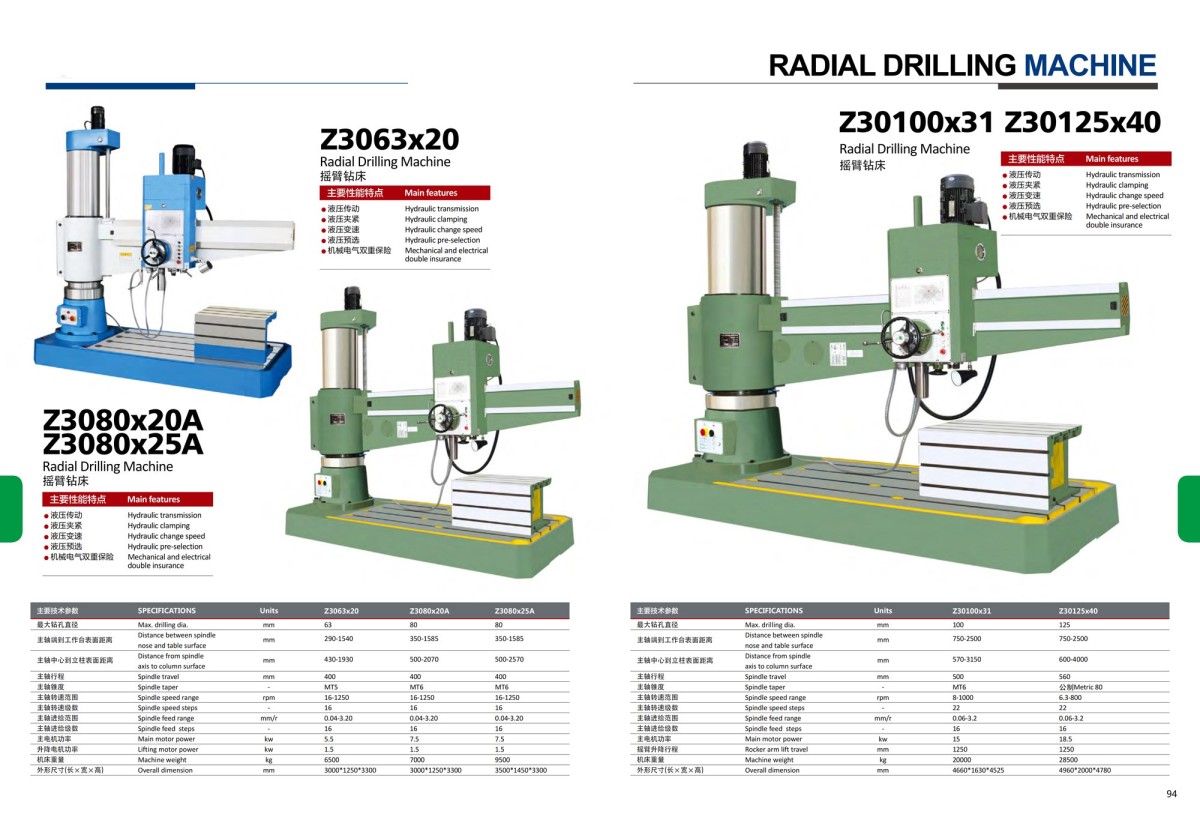

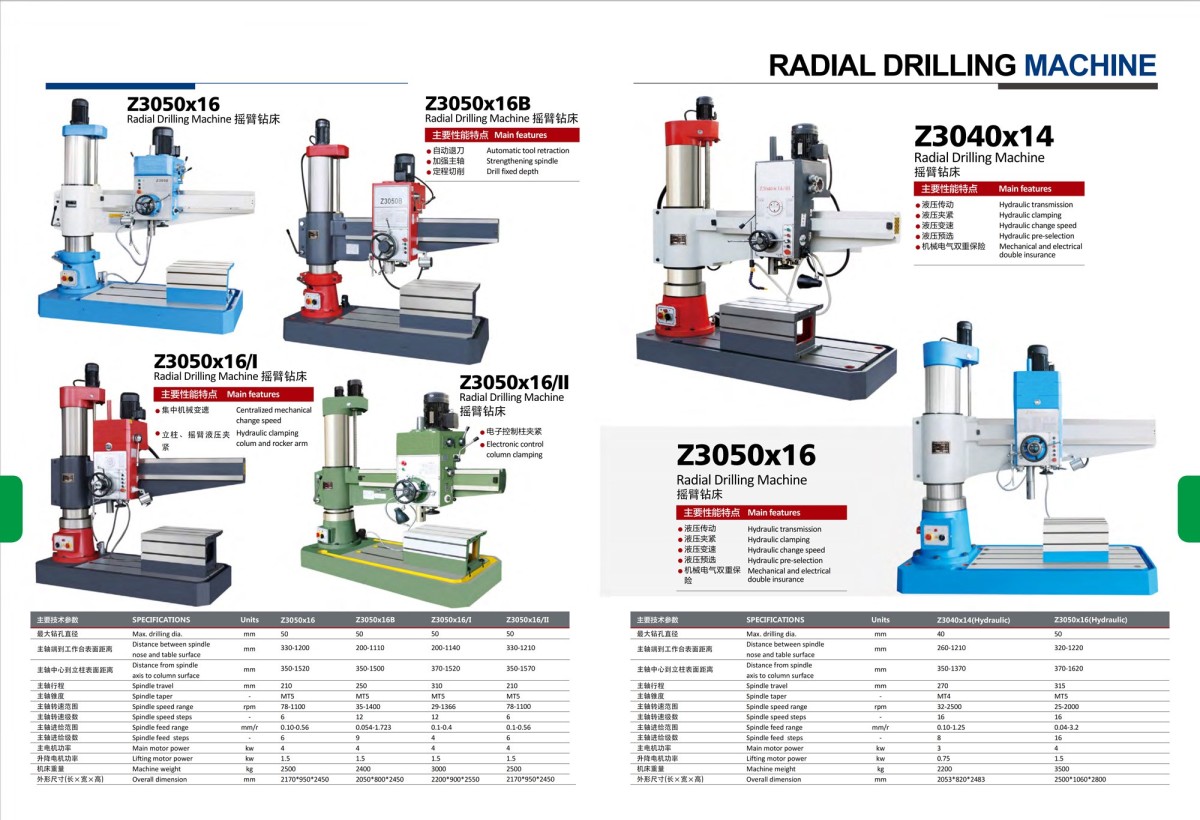

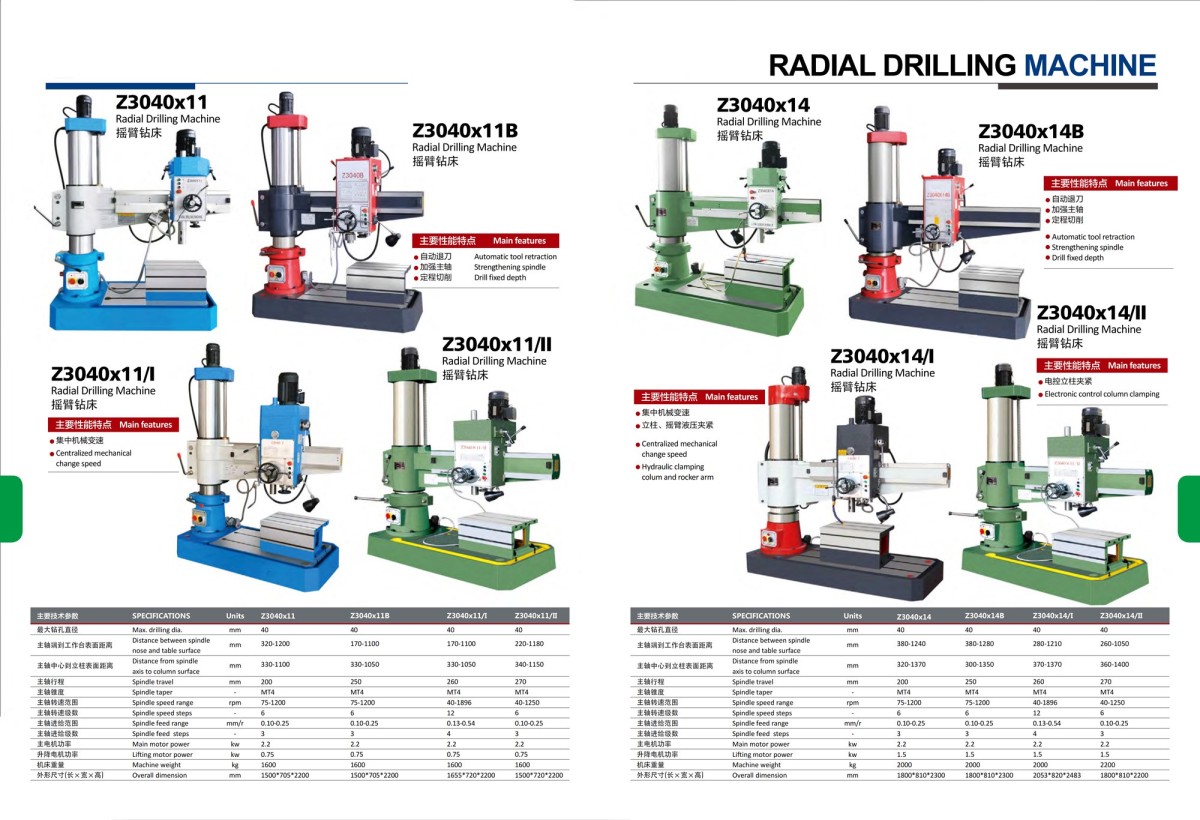

2.المعلمات الفنية لآلة الحفر الشعاعي

3.خصائص آلة الحفر الشعاعي:

3.1 هيكل مرن ونطاق تشغيل واسع
يمكن للذراع الشعاعي الدوران 360° حول العمود والتحرك صعودًا وهبوطًا على طول العمود الخارجي. يتحرك صندوق المغزل أفقيًا على طول الذراع الشعاعي، مما يتيح لمحور الثقب الاصطفاف بسهولة مع أي موضع ثقب على قطعة العمل.

3.2 تعدد استخدامات عالٍ
تُعد هذه الآلة مثالية لتشغيل الأجزاء المتوسطة والكبيرة الحجم في الإنتاج الفردي أو الإنتاج على دفعات صغيرة. ويمكنها تنفيذ عمليات متعددة، بما في ذلك الثقب والتوسيع والقلاوظة والتسوية وقلاوظة اللولب والتجويف.

3.3 طريقة تثبيت متقدمة
يُعد التثبيت الهيدروليكي التكوين الرئيسي، حيث يستخدم آلية تثبيت بكتلة معينية الشكل تعمل هيدروليكيًا لقفل صندوق المغزل والذراع الشعاعي والعمود بإحكام. يدعم النظام الهيدروليكي تغييرات السرعة المحددة مسبقًا. يتحكم مقبض واحد في عكس دوران المغزل وتغيير السرعة والفرملة والوضع المحايد، مما يحسن كفاءة التشغيل بشكل كبير.

3.4 ضمان السلامة والدقة
تخضع المكونات الرئيسية، مثل السكة التوجيهية للذراع الشعاعي وجلبة المغزل وسطح العمود، للمعالجة الحرارية لتعزيز مقاومة التآكل والحفاظ على الدقة على المدى الطويل. الآلة مزودة بحماية سلامة مزدوجة ميكانيكية وكهربائية، وأزرار إيقاف طارئ، ومفاتيح حدية، وأنظمة تزييت وتبريد أوتوماتيكية لضمان تشغيل آمن وموثوق.

3.5 تشغيل متعدد المحركات لتبسيط نقل الحركة
يتضمن التكوين النموذجي محركات منفصلة للمغزل ورفع الذراع والمضخة الهيدروليكية ومضخة التبريد. يتم التحكم في كل محرك بشكل مستقل، مما يسهل الصيانة والتشغيل.

3.6 نطاق واسع من الطرازات ومعلمات شاملة
تشمل الطرازات الشائعة Z3032 وZ3040 وZ3050 وZ3063 وZ3080 وغيرها، حيث تشير الأرقام إلى أقصى قطر للحفر (بالـ mm). يتراوح نطاق سرعة المغزل عمومًا بين 20–2000 r/min، ومعدل التغذية هو 0.04–3.2 mm/r، ويمكن أن يصل مشوار المغزل إلى 120–500 mm، مما يغطي نطاقًا واسعًا من متطلبات التشغيل.
