1. مقدمة عن ماكينة المنشار الشريطي:

1.1 التعريف الأساسي والاستخدام

تنتمي ماكينات النشر إلى مجال الهندسة الميكانيكية، وتُستخدم بشكل أساسي لقطع القضبان والأنابيب والقطاعات الأخرى. وتُنجز عملية القطع من خلال الحركة المستمرة أو الترددية لنصل المنشار أو قرص النشر، مع حركة التغذية. ولذلك، فهي تُعد معدات قطع مهمة في المعالجة الميكانيكية.

1.2 التصنيف الرئيسي

استنادًا إلى أداة القطع والتكوين الهيكلي، يمكن تصنيف ماكينات النشر إلى ثلاث فئات رئيسية.

1.2.1 ماكينة المنشار الدائري

يستخدم هذا النوع نصل منشار دائريًا دوارًا كأداة للقطع. ووفقًا لاتجاه التغذية، يمكن تقسيمه إلى أنواع أفقية (تغذية أفقية)، ورأسية (تغذية رأسية)، ومتأرجحة (تغذية متأرجحة حول نقطة ارتكاز).

1.2.2 ماكينة المنشار الشريطي

يستخدم هذا النوع نصل منشار حلقي الشكل مشدودًا بين عجَلتي منشار ويتم تشغيله بهما للقطع. وينقسم بشكل رئيسي إلى نوعين رأسي وأفقي. وتُصنف ماكينات المنشار الشريطي الأفقية كذلك إلى نوع المقص، ونوع العمود المزدوج، ونوع العمود المفرد. واستنادًا إلى مستوى الأتمتة، يمكن تصنيفها إلى أنواع يدوية، وأوتوماتيكية، وأوتوماتيكية بالكامل (تحكم رقمي).

1.2.3 ماكينة المنشار القوسي

في هذا النوع، يتحرك القوس الحامل لنصل المنشار ذهابًا وإيابًا لإجراء القطع. ويمكن أن يكون مسار حركة نصل المنشار خطيًا أو قوسيًا. وتعتمد ماكينات المنشار القوسي الحديثة في الغالب نمط الحركة القوسية الأكثر كفاءة.

1.3 تطور الأتمتة

تُجهز ماكينات النشر CNC بأنظمة تحكم رقمي بالحاسوب. ويمكنها التحكم تلقائيًا في معلمات مثل مسارات الحركة وسرعات التغذية وفقًا للبرامج المحددة مسبقًا، مما يتيح دقة أعلى وإنتاجًا آليًا.

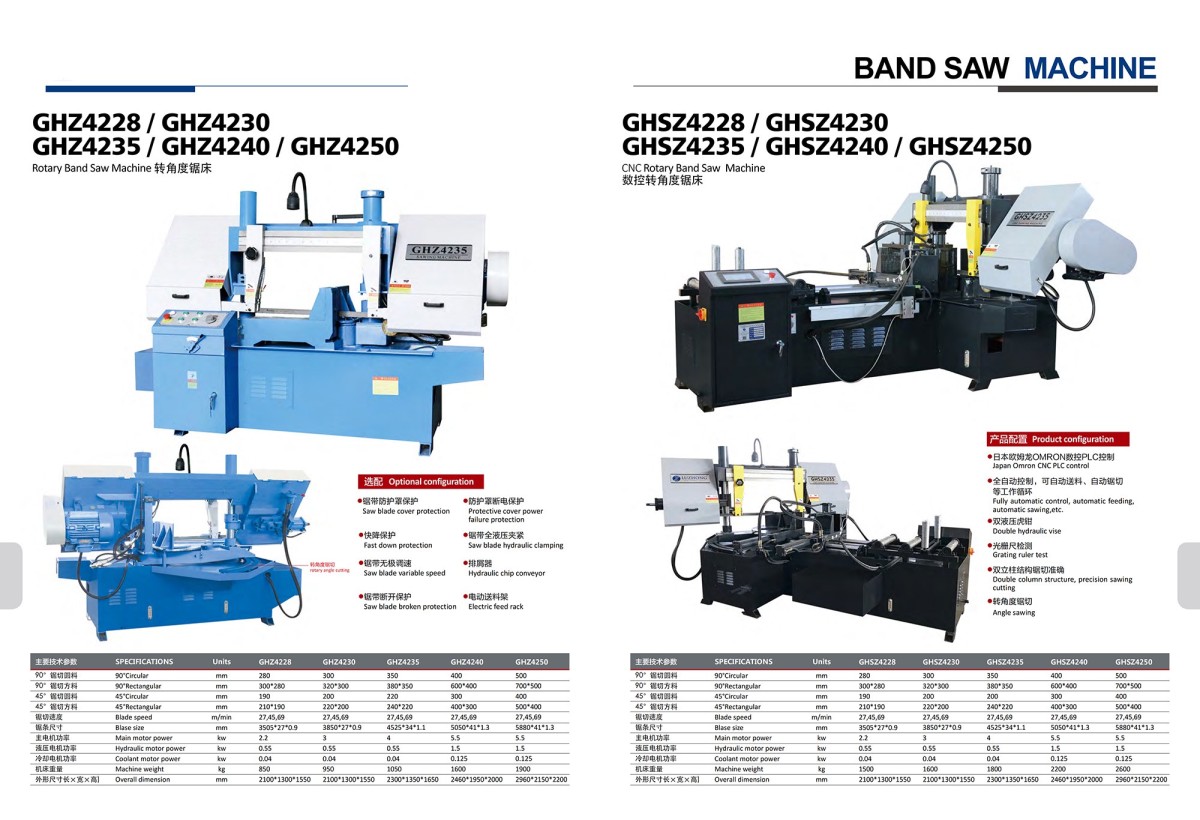

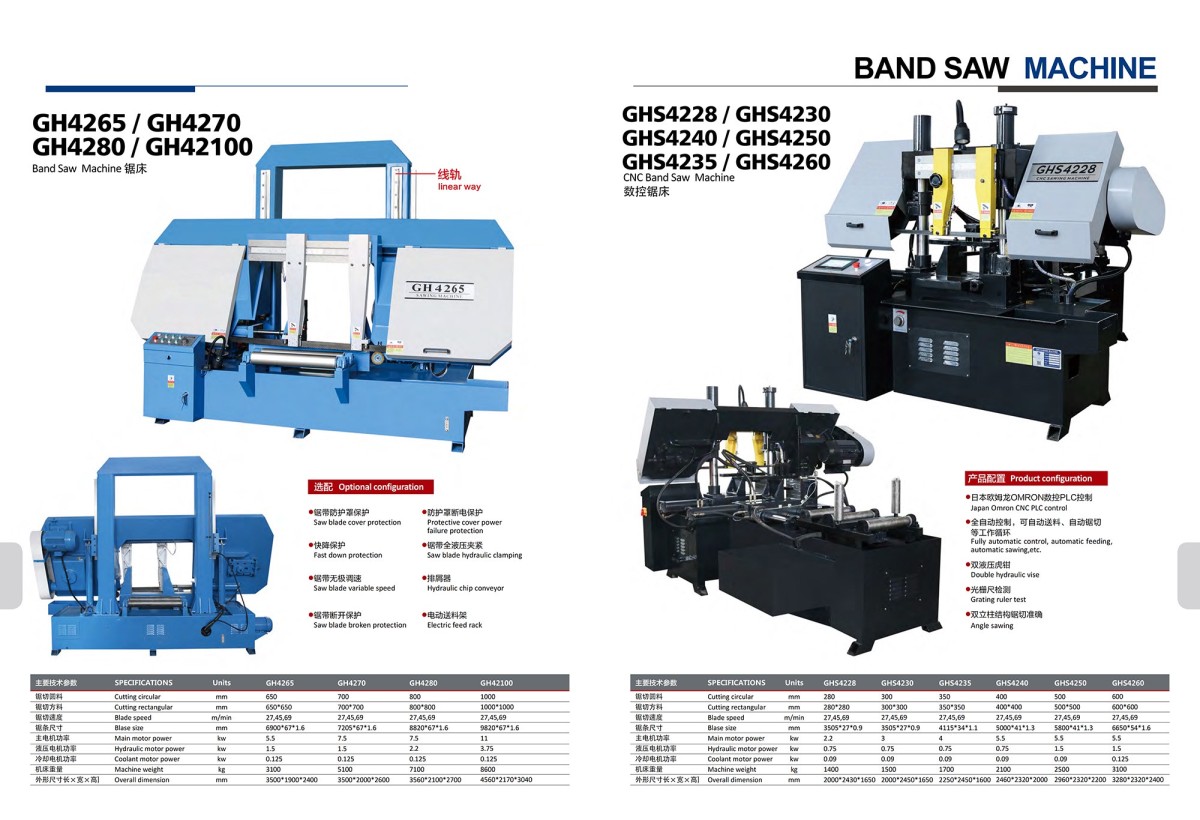

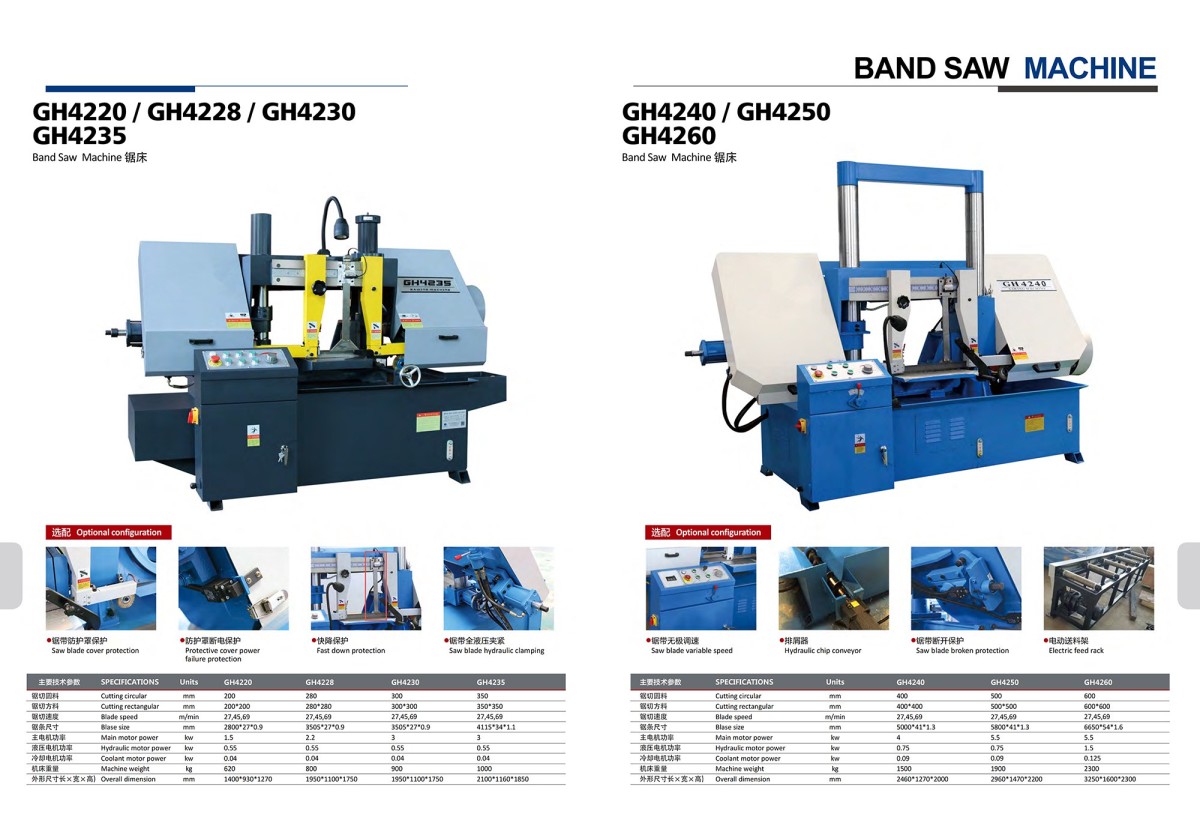

2. المعلمات الفنية لماكينة المنشار الشريطي

3. خصائص ماكينة المنشار الشريطي:

3.1 مبدأ التشغيل: تختلف مبادئ تشغيل الأنواع المختلفة من ماكينات النشر.

3.1.1 ماكينة النشر الشريطي: تدير الماكينة نصل المنشار الحلقي بصورة مستمرة من خلال عجلة القيادة والعجلة المدفوعة، وتُدمج الحركة الدورانية مع حركة تغذية الماكينة لإتمام عملية النشر.

3.1.2 ماكينة النشر الدائري: يقوم نصل المنشار الدائري بحركة قطع، مع تحركه إلى الأمام أيضًا بواسطة صندوق أداة النشر.

3.1.3 ماكينة النشر القوسي: يدفع قوس المنشار نصل المنشار للتحرك ذهابًا وإيابًا من أجل القطع.

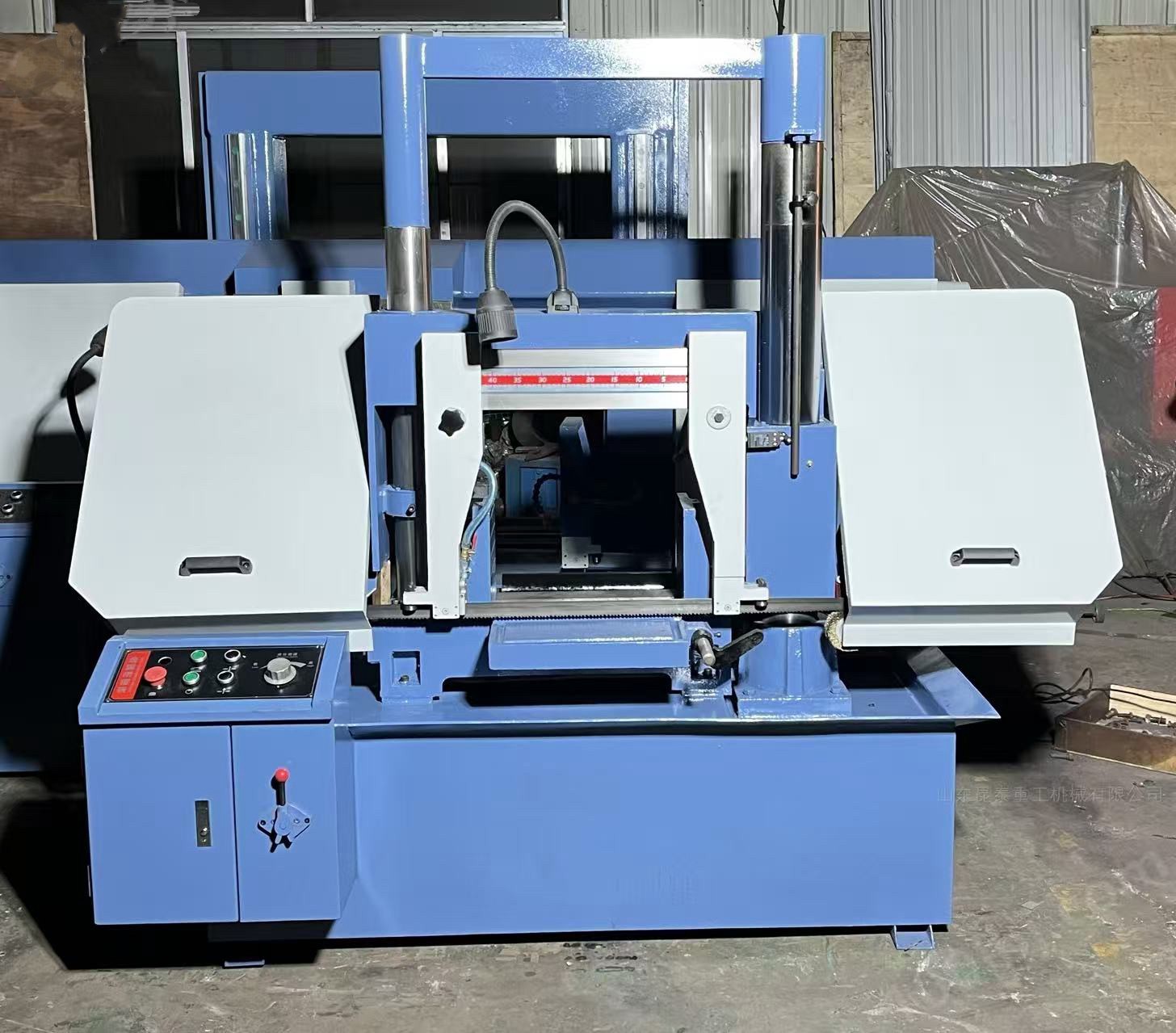

3.2 الهيكل الميكانيكي الأساسي: تتكون ماكينة النشر النموذجية (مثل ماكينة المنشار الشريطي الأفقي) بشكل رئيسي من المكونات التالية.

3.2.1 القاعدة وهيكل السرير: تكون القاعدة عادةً هيكلًا صندوقيًا مصنوعًا من صفائح فولاذية ملحومة معًا، بينما السرير مكوّن من الحديد الزهر يُستخدم لتثبيت ودعم المكونات الأخرى.

3.2.2 إطار المنشار وآلية النقل: إطار المنشار عبارة عن صندوق مقوس ذو صلابة عالية، وتُركب داخله أو على جانبيه عجلات المنشار وآليات الشد وغيرها. وعادةً ما يعمل نظام النقل بمحرك، ويُنقل التشغيل عبر آليات مثل السيور والتروس الدودية لتحريك عجلات المنشار أو أنصال المنشار.

3.2.3 أجهزة التوجيه والتثبيت: يضمن جهاز التوجيه أن يكون نصل المنشار عموديًا على طاولة العمل، مما يقلل الاهتزاز؛ وتُستخدم آلية التثبيت (عادةً ملزمة هيدروليكية) لتثبيت قطعة العمل.

3.2.4 الأنظمة الهيدروليكية والكهربائية: يحقق النظام الهيدروليكي رفع إطار المنشار، وتثبيت قطعة العمل، وضبط السرعة بدون درجات؛ بينما ينسق نظام التحكم الكهربائي جميع الحركات للعمل ضمن دورة مبرمجة.
