По типу режущего инструмента и конструктивному исполнению пильные станки можно разделить на три основные категории: дисковые пилы, ленточные пилы и рамные пилы.
Ленточнопильные станки с ЧПУ оснащены системами числового программного управления. Они могут автоматически управлять такими параметрами, как траектория движения и скорость подачи, в соответствии с заданными программами, обеспечивая более высокую точность и автоматизированное производство.
Полный ассортимент оборудования & индивидуальные нестандартные решения
Сертификаты соответствия & патенты на независимые разработки
Более 10 лет глобального экспорта & проекты по всему миру
Навигация
Связанные товары
1. Введение в ленточнопильный станок:
1.1 Основное определение и применение
Пильные станки относятся к области машиностроения и в основном используются для резки прутков, труб и других профилей. Процесс резки осуществляется за счёт непрерывного или возвратно-поступательного движения пильного полотна или пильного диска в сочетании с подачей. Таким образом, они являются важным режущим оборудованием в механической обработке.
1.2 Основная классификация
В зависимости от режущего инструмента и конструктивного исполнения пильные станки можно разделить на три основные категории.
1.2.1 Дисковый пильный станок
В данном типе в качестве режущего инструмента используется вращающийся дисковый пильный диск. В зависимости от направления подачи он может подразделяться на горизонтальный тип (горизонтальная подача), вертикальный тип (вертикальная подача) и маятниковый тип (поворотная подача вокруг точки опоры).
1.2.2 Ленточнопильный станок
В данном типе используется кольцевое пильное полотно, натянутое между двумя пильными шкивами и приводимое ими в движение для резки. Он в основном подразделяется на вертикальный и горизонтальный типы. Горизонтальные ленточнопильные станки дополнительно классифицируются на ножничный тип, двухколонный тип и одноколонный тип. По степени автоматизации они могут быть ручными, автоматическими и полностью автоматическими (с ЧПУ).
1.2.3 Рамный пильный станок
В данном типе пильная рама, несущая пильное полотно, совершает возвратно-поступательное движение для выполнения резки. Траектория движения пильного полотна может быть прямолинейной или дугообразной. Современные рамные пильные станки преимущественно используют более эффективный дугообразный режим движения.
1.3 Развитие автоматизации
Пильные станки с ЧПУ оснащены системами числового программного управления. Они могут автоматически управлять такими параметрами, как траектории движения и скорость подачи, в соответствии с заданными программами, обеспечивая более высокую точность и автоматизированное производство.

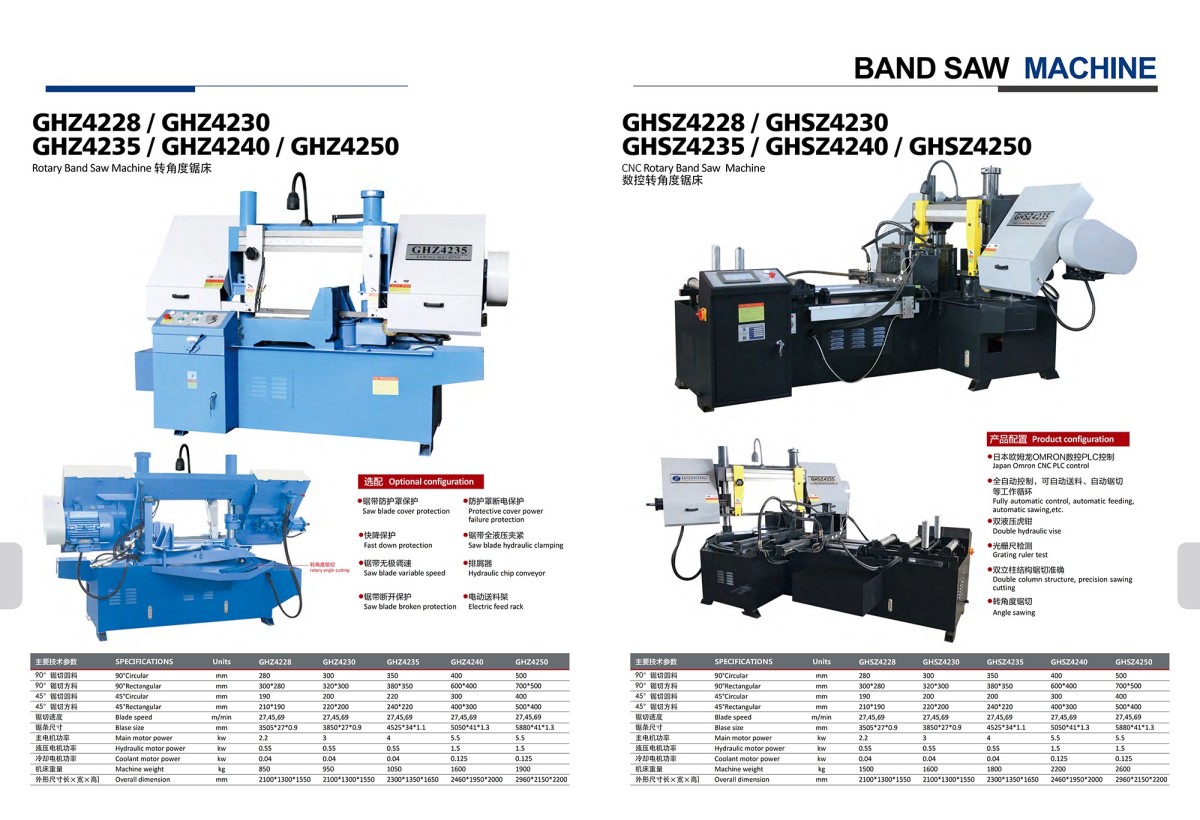

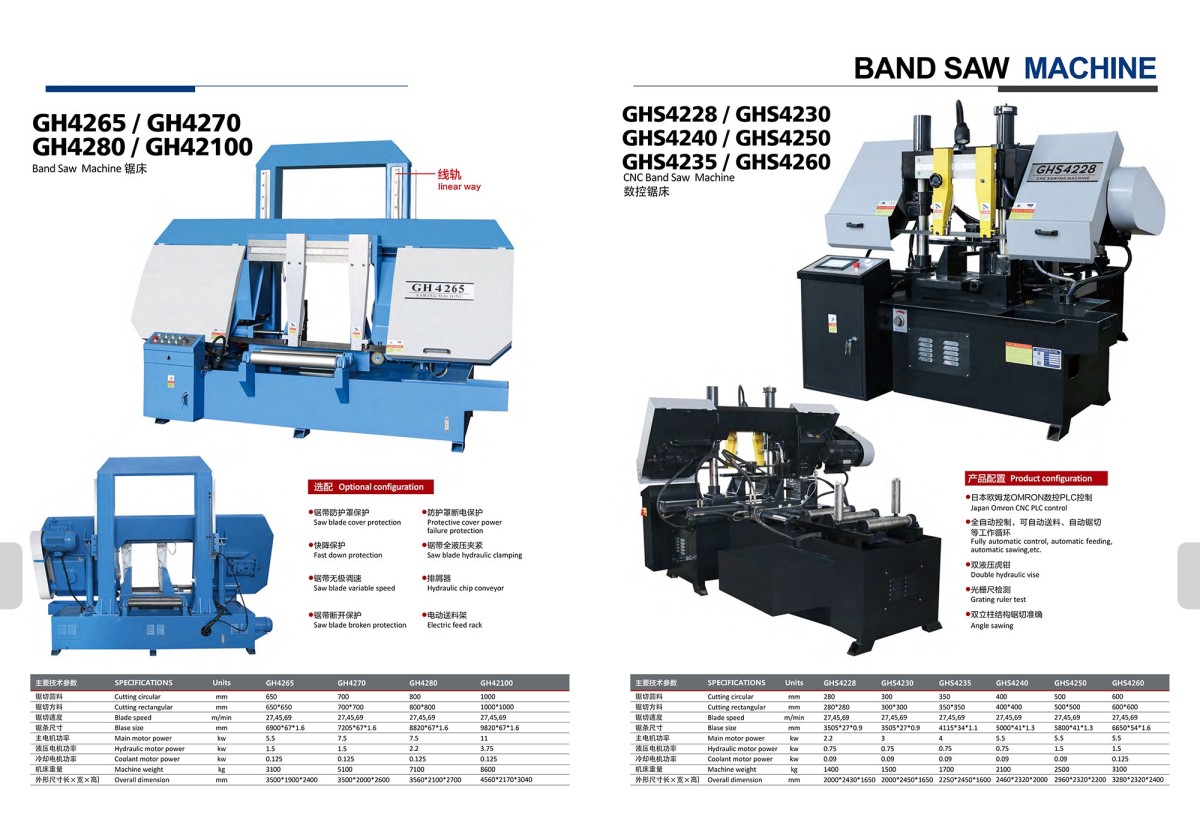

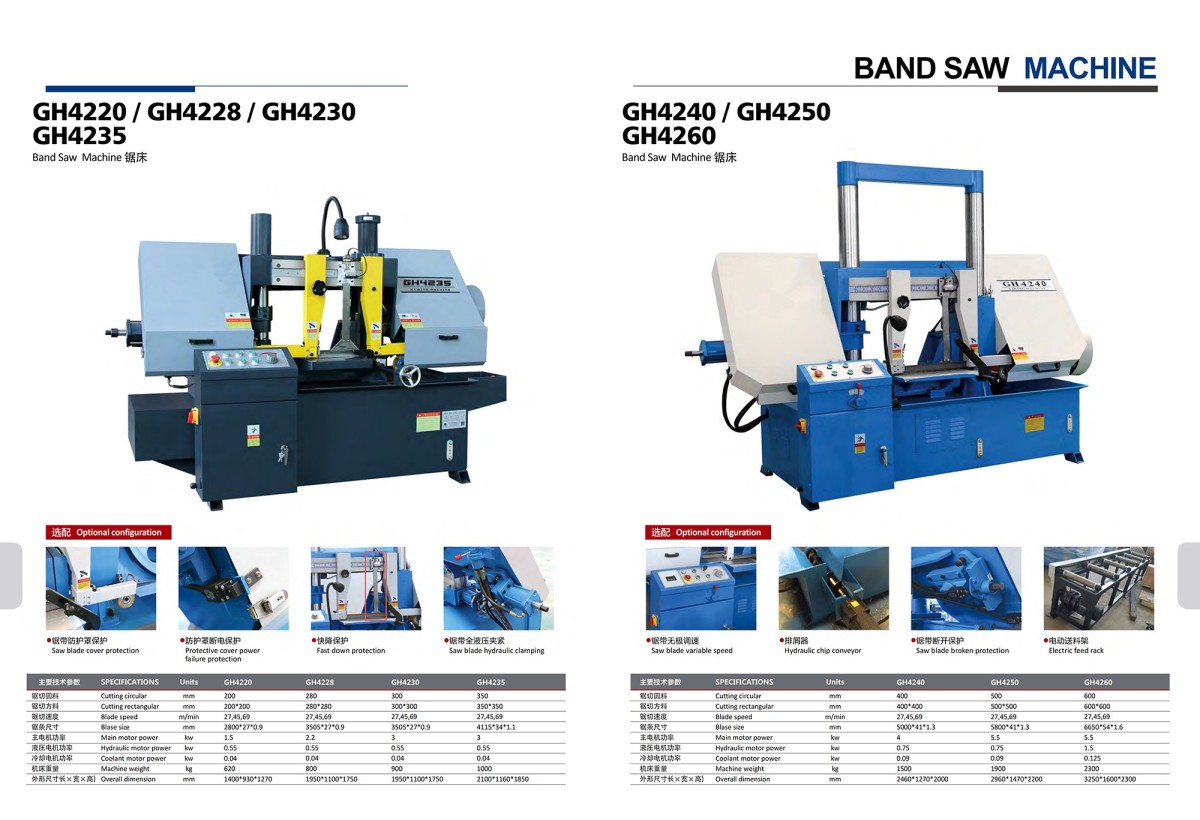

2. Технические параметры ленточнопильного станка
3. Характеристики ленточнопильного станка:
3.1 Принцип работы: Принципы работы различных типов пильных станков различаются.
3.1.1 Ленточнопильный станок: Станок приводит кольцевое пильное полотно в непрерывное вращение посредством ведущего и ведомого шкивов, а вращательное движение сочетается с подачей станка для выполнения пиления.
3.1.2 Дисковый пильный станок: Дисковое пильное полотно выполняет режущее движение и одновременно перемещается вперёд вместе с пильной головкой.
3.1.3 Рамный пильный станок: Пильная рама приводит пильное полотно в возвратно-поступательное движение для резки.
3.2 Основная механическая конструкция: Типичный пильный станок (например, горизонтальный ленточнопильный станок) в основном состоит из следующих компонентов.
3.2.1 Основание и станина: Основание обычно представляет собой коробчатую конструкцию из сваренных стальных листов, а станина является чугунным компонентом, используемым для фиксации и поддержки других компонентов.
3.2.2 Пильная рама и механизм передачи: Пильная рама представляет собой арочную коробчатую конструкцию с высокой жёсткостью; внутри или по бокам установлены пильные шкивы, механизмы натяжения и другие компоненты. Система передачи обычно приводится в действие двигателем, а пильные шкивы или пильные полотна перемещаются посредством таких механизмов, как ремни и червячные передачи.
3.2.3 Направляющие и зажимные устройства: Направляющее устройство обеспечивает перпендикулярность пильного полотна рабочему столу, уменьшая вибрацию; зажимной механизм (обычно гидравлические тиски) используется для фиксации заготовки.
3.2.4 Гидравлическая и электрическая системы: Гидравлическая система обеспечивает подъём пильной рамы, зажим заготовки и бесступенчатую регулировку скорости; электрическая система управления координирует все действия для работы в программируемом цикле.
Часто задаваемые вопросы о товарах

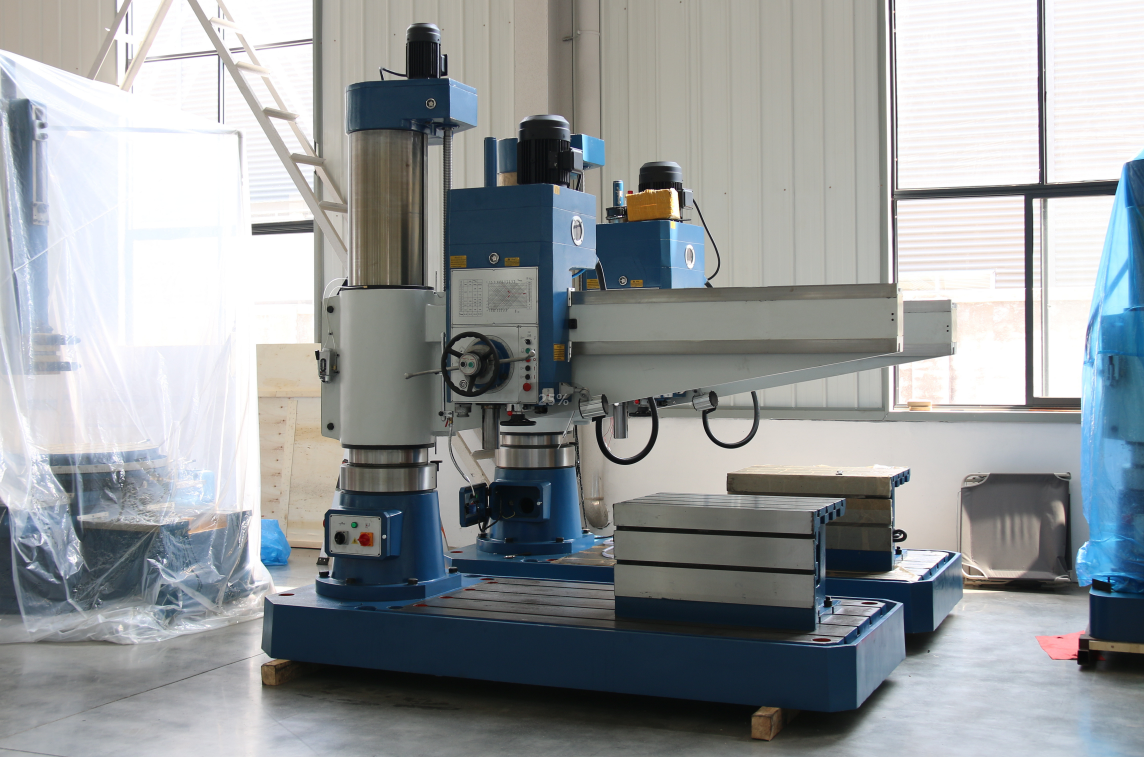

Радиально-сверлильный станок оснащён регулируемой консолью, которая может поворачиваться и перемещаться по вертикали вокруг неподвижной колонны, при этом сверлильная головка перемещается по горизонтали вдоль консоли. Это позволяет позиционировать шпиндель над любой точкой крупной или тяжёлой заготовки без перемещения самой заготовки. Это особенно ценно при обработке крупногабаритных компонентов, таких как конструкционные балки, фланцы и рамы машин, перемещение которых было бы сложным и трудоёмким.
Ленточные пилы доступны в различных вариантах производительности — от компактных моделей, режущих круглые прутки диаметром 200 мм, до крупных установок, способных обрабатывать заготовки диаметром до 800 мм или прямоугольные сечения 600×600 мм. Они могут обрабатывать широкий спектр материалов, включая углеродистую сталь, нержавеющую сталь, алюминиевые сплавы, латунь, медь и пластмассы. При правильном выборе полотна и параметров резки можно добиться чистого и точного реза материалов различных типов и размеров.
Да. При использовании соответствующей оснастки радиально-сверлильный станок поддерживает несколько операций, включая развертывание, нарезание резьбы, растачивание и торцевое зенкование. Регулируемые частоты вращения шпинделя и скорости подачи позволяют операторам оптимизировать параметры для каждой конкретной операции и материала, что делает станок универсальным оборудованием для обработки и финишной обработки отверстий.
Горизонтальная ленточная пила в основном используется для отрезных операций — резки прутков, труб и конструкционных профилей на заданную длину. Полотно движется горизонтально, при этом заготовка остается неподвижной, а пила опускается. Вертикальная ленточная пила оснащена полотном, движущимся вертикально, а заготовка вручную направляется на столе — это идеально подходит для контурной резки, обработки деталей неправильной формы и производственных работ. Горизонтальные модели лучше подходят для прямых повторяющихся резов, тогда как вертикальные модели обеспечивают гибкость при изготовлении нестандартных форм и единичных деталей.
