Газорезательная машина: основные сведения о производительности, материалах и применении в цехе

Что представляет собой газорезательная машина в современном производстве

Газорезательная машина — это оборудование для термической резки, использующее пламя горючего газа и поток кислорода для резки черных металлов, особенно углеродистой стали. В заводских условиях этот термин обычно охватывает ручные резаки, полуавтоматические машины для резки по направляющим и системы ЧПУ для газопламенной резки, предназначенные для обработки листового металла. Машина ценится за способность обрабатывать толстый материал, простые расходные материалы и надежность в цехах, где крупные стальные детали необходимо подготовить к сварке, механической обработке или сборке.

В отличие от механического пиления или рубки, газовая резка не удаляет материал усилием. Она нагревает сталь до температуры воспламенения, после чего кислород окисляет и выдувает металл вдоль линии реза. Поскольку процесс основан на окислении, газорезательная машина наиболее эффективна для углеродистых и низколегированных сталей с подходящим химическим составом. Как правило, она не является предпочтительным методом для нержавеющей стали, алюминия или цветных металлов, для которых больше подходят плазменная или лазерная резка.

С точки зрения промышленных стандартов покупатели обычно оценивают газорезательную машину по качеству реза, стабильности размеров, точности перемещения, перпендикулярности кромки, стабильности высоты резака, безопасности газовой системы и защите оператора. Для экспортных проектов практическое значение имеет не только сама машина, но и соответствие документации, электрической конфигурации и методов эксплуатации стандартам предприятия покупателя и местным требованиям безопасности.

В тяжелом производстве роль газорезательной машины по-прежнему значительна, поскольку многие заводы обрабатывают толстый лист для резервуаров, сосудов под давлением, металлоконструкций, опор трубопроводов, базовых рам и деталей для судостроения. В таких случаях стоимость одного реза и возможность обработки большой толщины часто важнее очень высокой скорости, характерной для технологий обработки тонкого листа.

Как работает процесс резки

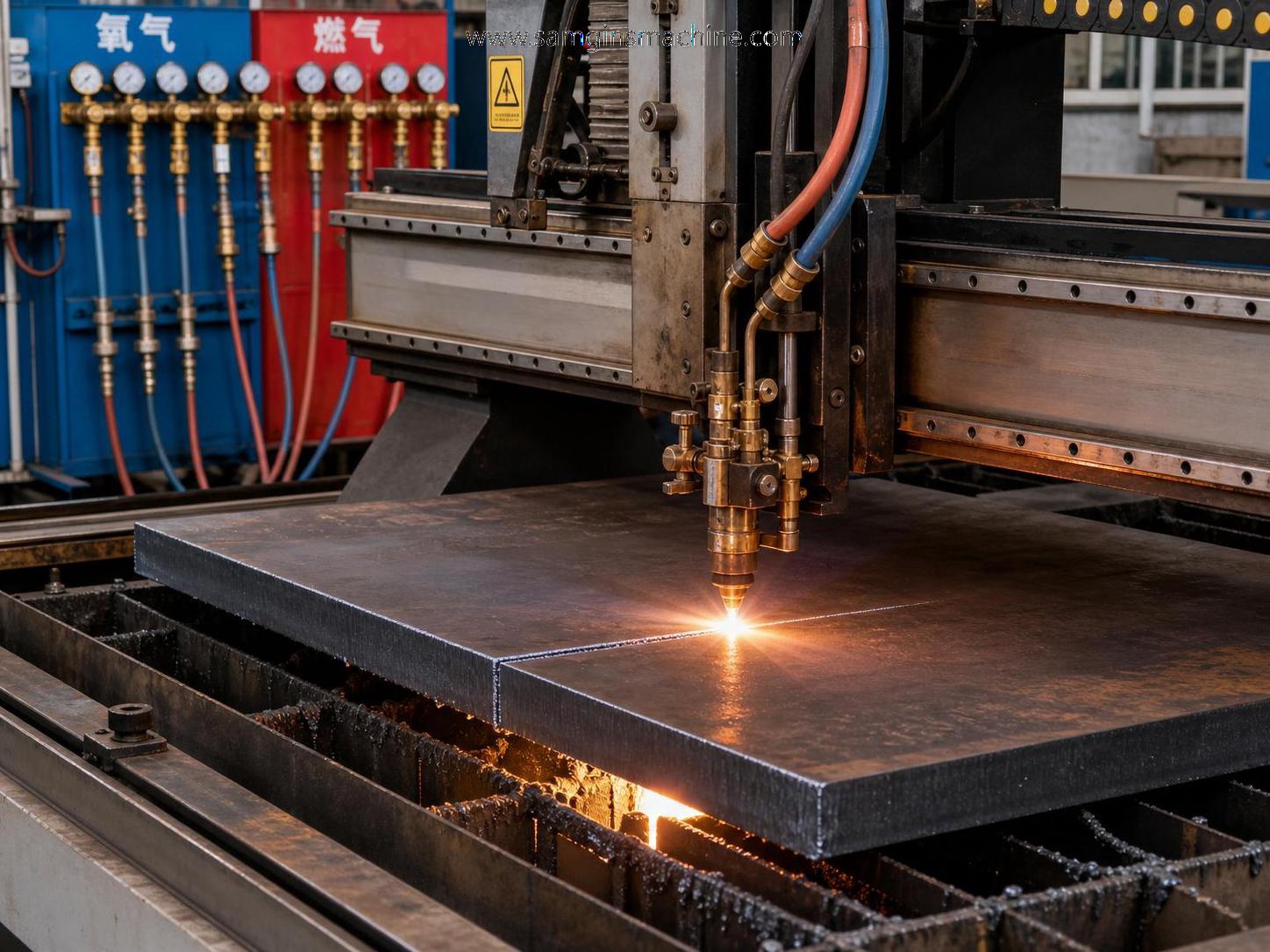

Последовательность резки начинается с предварительного нагрева. Горючий газ, обычно ацетилен, пропан или в некоторых регионах природный газ, смешивается с кислородом для образования пламени, нагревающего поверхность стали до необходимой температуры. После достижения металлом этой точки через сопло резака подается струя режущего кислорода высокой чистоты. Кислород реагирует с железом, создавая экзотермическую реакцию, которая поддерживает резку и удаляет расплавленные оксиды из реза.

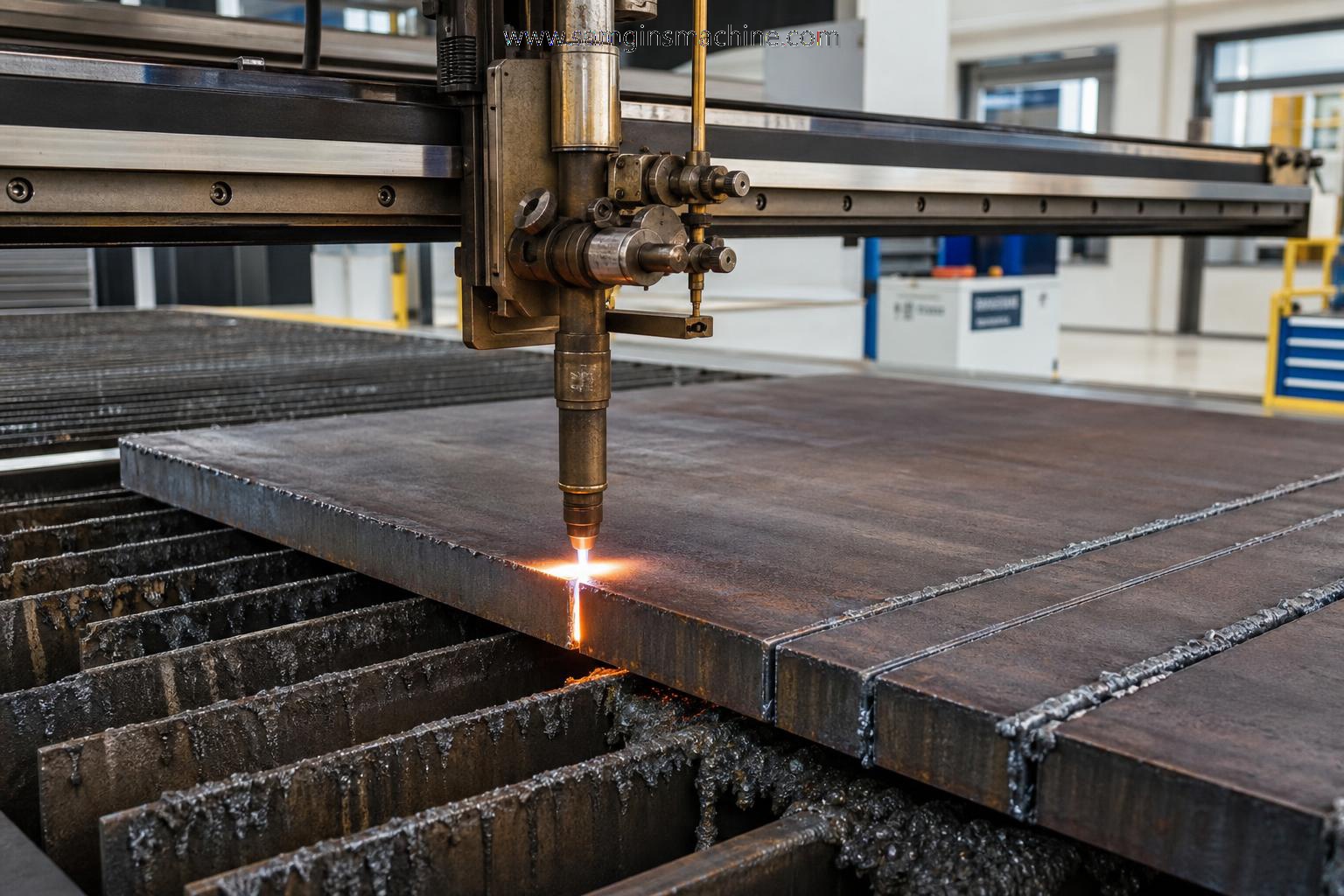

Качество резки зависит от ряда взаимосвязанных параметров. К ним относятся состояние сопла, чистота кислорода, давление газа, высота между соплом и заготовкой, баланс предварительного нагрева, скорость перемещения, состояние поверхности листа и жесткость машины. При слишком высокой скорости рез может быть неполным либо на нем могут оставаться линии отставания и значительный грат. При слишком низкой скорости ширина реза увеличивается, шероховатость кромки возрастает, а тепловложение повышается. Хорошее управление достигается путем подбора настройки резака и параметров движения в соответствии с толщиной листа и маркой стали.

В системах ЧПУ газорезательная машина сочетает управление движением с выполнением запрограммированной траектории. Оператор импортирует или создает геометрию детали, размещает компоненты на листе и запускает задание с заданными точками прожига, заходами и последовательностью перемещений. Передовые системы могут включать автоматический поджиг, устройства подъема резака, датчики высоты, несколько резаков и комбинированные столы, поддерживающие как газопламенную, так и плазменную резку на одной раме.

Стабильность процесса также зависит от операций до и после резки. Поддержка ровного листа, чистые газовые магистрали, сухой сжатый воздух для систем управления и правильное удаление шлака влияют на конечный результат. В цехе машина является лишь частью производственной цепочки, включающей загрузку материала, программирование, маркировку, сборку и подготовку к сварке.

Основные типы газорезательных машин

Наиболее базовым типом является ручной резак, который остается полезным для ремонта, демонтажа и простых работ на площадке. Он отличается низкой первоначальной стоимостью и высокой гибкостью, однако точность и повторяемость в значительной степени зависят от квалификации оператора. Для промышленного производства этот метод ограничен, когда деталям требуется высокая стабильность размеров или повторная серийная резка.

Следующий уровень — полуавтоматическая газорезательная машина направляющего типа. Она перемещает резак по направляющей рельсе или каретке и обычно используется для прямых линий, скосов и простых контуров на листах средней и большой толщины. Это решение повышает стабильность и снижает утомляемость оператора, что делает его практичным для производственных цехов, которым пока не требуется полноценная раскладка ЧПУ или крупные столовые системы.

Основным производственным вариантом для обработки листа является машина плазменной резки ЧПУ. Эта версия использует портальную или консольную конструкцию, оси с сервоприводом или моторным приводом и программное обеспечение числового управления для резки сложных контуров с повторяемым движением. Ее часто выбирают заводы металлоконструкций, цеха по производству сосудов под давлением и производители тяжелого оборудования, обрабатывающие широкий диапазон размеров деталей и толщин листа.

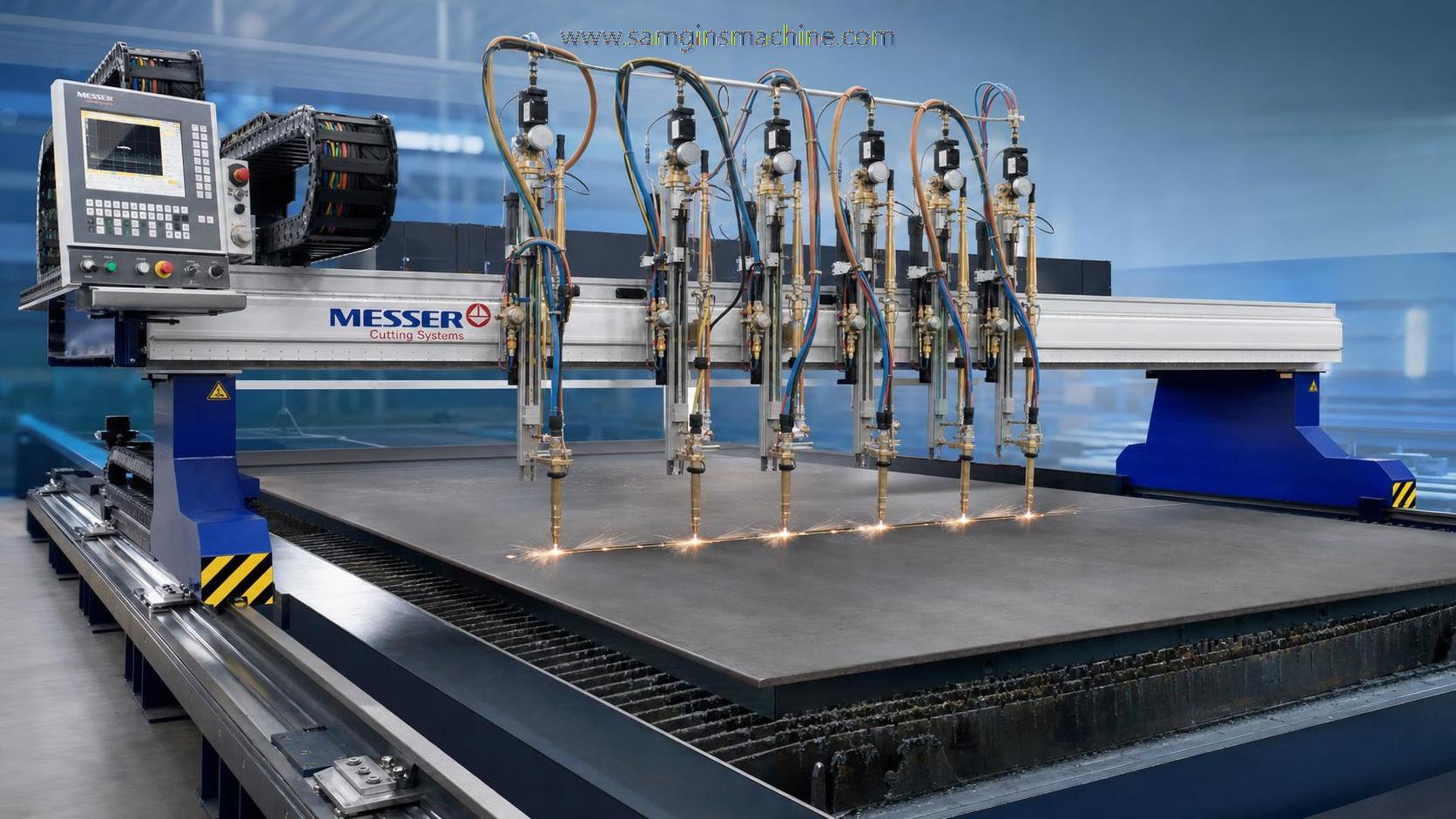

Существуют также многорезаковые и комбинированные системы. Многорезаковая газорезательная машина может увеличить производительность при повторяющейся резке прямых полос или серийных деталей. Комбинированная машина газопламенной и плазменной резки расширяет диапазон материалов и производительность, позволяя выполнять газовую резку толстого углеродистого листа и плазменную резку более тонкого листа или материалов, плохо поддающихся кислородно-топливной резке. Для многих покупателей такая смешанная конфигурация обеспечивает более высокую долгосрочную гибкость, чем стол с одним процессом.

Кто использует это оборудование и где оно подходит лучше всего

Газорезательная машина наиболее подходит производителям, обрабатывающим толстую углеродистую сталь и нуждающимся в долговечной и экономичной режущей мощности. К типичным пользователям относятся изготовители металлоконструкций, производители резервуаров и сосудов, цеха, связанные с трубопроводами, поставщики для судостроения, производители прицепов и тяжелой техники, изготовители машинных рам и сервисные металлоцентры, подготавливающие заготовки для последующей сварки и механической обработки.

Процесс особенно привлекателен там, где толщина детали превышает комфортный экономический диапазон многих альтернативных технологий. На предприятиях, изготавливающих колонны, коробчатые профили, ребра жесткости, косынки, фланцы, торцевые листы и крупные сварные сборки, газопламенная резка часто остается практичным базовым процессом, поскольку обеспечивает баланс между стоимостью оборудования, расходных материалов и возможностью обработки большой толщины.

С точки зрения применения газорезательная машина часто используется перед кромочным фрезерованием, снятием фасок, вальцовкой, сверлением или роботизированной сваркой. Поэтому поставщики с широким портфелем оборудования для изготовления металлоконструкций могут предложить больше ценности, чем одна отдельная машина. Например, Wuxi Samgins обслуживает цеха, которым также могут потребоваться оборудование для производства H-образных балок, листогибочные вальцы, торцефрезерные машины, кромкофрезерные машины, сварочные вращатели, сварочные позиционеры и сварочные роботы, что помогает покупателям согласовать резку с остальным производственным потоком.

В проектном производстве правильный выбор машины также зависит от ассортимента продукции. Цех, режущий преимущественно толстый лист из углеродистой стали для сварных конструкций, обычно отдает приоритет стабильной газопламенной резке и точности перемещения машины. Цеху, работающему и с тонким листом, и с толстым листом, может потребоваться комбинированный стол или отдельные процессы для поддержания сроков поставки и качества деталей под контролем.

Как выбрать подходящую машину

Выбор следует начинать с характеристик материала, а не с описаний в каталогах. Покупателям необходимо определить диапазон толщин листа, максимальный размер листа, годовой объем обработки, сложность деталей, требования к допускам, требования к качеству кромки и необходимость резки фасок. Эти факторы определяют целесообразность ручного, направляющего, газопламенного ЧПУ или комбинированного решения газопламенной и плазменной резки. Без этого производственного профиля сравнение машин только по цене обычно приводит к неправильному выбору.

Вторая область решения — архитектура машины. Жесткость портала, качество рельсов, система привода, механизм подъема резака, программное обеспечение управления и возможности раскладки влияют на повторяемость. Для газорезательной машины ЧПУ покупателям следует проверить плавность движения, управление ускорением, организацию кабелей и шлангов, защиту компонентов от пыли и тепла, а также доступность для технического обслуживания. Стабильная механика важна, поскольку качество термической резки зависит от постоянства движения так же, как и от настроек газа.

Третья область — совместимость с инженерными коммуникациями и интеграция в предприятие. Необходимо рассмотреть тип источника газа, стабильность подачи кислорода, входное электропитание, планирование вытяжки, метод загрузки листа и последующие рабочие процессы. Машина, хорошо работающая на демонстрации, все же может показывать низкие результаты на площадке заказчика при недостаточной чистоте газа, неравномерной поддержке листа, ограниченном доступе крана или слабой подготовке операторов. Поэтому практические закупки должны включать условия монтажа и производственную дисциплину в оценку.

Индивидуальная настройка может быть важна, когда производственная среда является специализированной. Wuxi Samgins ориентирована на покупателей, которым требуются адаптированные решения для металлообработки, а не только стандартное оборудование, и это важно для заводов, работающих с резервуарами, трубопроводами, металлоконструкциями и листовым металлом с различными размерами деталей и целевыми показателями производительности. Когда поставщик также понимает смежное оборудование, режущая машина может быть сконфигурирована под реальную производственную логику, а не под типовой шаблон.

Контроль качества, безопасность и соответствие требованиям

Газорезательную машину следует оценивать не только по тому, выполняет ли она резку, но и по тому, насколько предсказуемо она поддерживает качество процесса с течением времени. Ключевые точки контроля качества включают прямолинейность рельсов, выравнивание портала, вертикальность резака, центрирование сопла, стабильность управления и состояние гидравлических, сервоприводных и связанных с ЧПУ компонентов, если они входят в конструкцию машины. Импортные ключевые компоненты известных брендов часто предпочтительны на критически важных позициях, поскольку они обеспечивают точность, стабильную работу и длительный срок службы.

Безопасность является первоочередным вопросом, поскольку процесс сочетает горючий газ, кислород высокого давления, тепло, искры, дым и движущееся оборудование. Покупатели должны проверять предотвращение утечек газа, защиту от обратного удара пламени, расположение аварийной остановки, прокладку кабелей и шлангов, защиту оператора, надежность поджига и доступ для обслуживания. Стандартная практика эксплуатации также включает регулярную проверку шлангов, проверку редукторов, очистку сопел, удаление шлака и подтверждение достаточной вентиляции рабочей зоны.

Для трансграничных закупок важны документация и соответствие требованиям. Wuxi Samgins заявляет, что ее машины соответствуют требованиям системы качества ISO9001 и директивам ЕС CE Machinery и LVD, что полезно для покупателей, которым нужен поставщик, знакомый с формальным управлением качеством и требованиями электробезопасности. Компания также ссылается на патенты на полезные модели, связанные со сварочным и режущим оборудованием, что свидетельствует о непрерывной разработке продукции в рамках ее производственной специализации.

Отраслевые стандарты допуска различаются в зависимости от конечного применения, однако многие заказчики в секторах сосудов, трубопроводов и металлоконструкций также обращают внимание на понимание поставщиком культуры производства, основанной на нормах и кодексах. Wuxi Samgins подчеркивает экспортный опыт и знание ASME, API и связанных местных отраслевых норм, что может улучшить коммуникацию, когда возможности машины должны соответствовать регламентированным производственным работам, хотя окончательная квалификация процесса всегда остается обязанностью производственного пользователя.

Техническое обслуживание, срок службы и планирование работы цеха

Наилучшее время для использования газорезательной машины — когда толстая углеродистая сталь требует экономичной и повторяемой подготовки, а термическую деформацию можно контролировать в рамках производственного маршрута. Цеха обычно планируют газопламенную резку перед механической обработкой, сверлением, снятием фасок и сборкой под сварку. Поскольку процесс вносит тепло, важно планирование последовательности. Крупные или асимметричные детали могут требовать стратегий порядка резки, уменьшающих деформацию и помогающих последующей сборке оставаться в пределах допусков.

Техническое обслуживание не является сложным, но должно быть систематическим. Ежедневные проверки обычно включают состояние сопла, чистоту резака, точки возможных утечек газа, чистоту поверхности рельсов, реакцию привода, износ кабелей и накопление шлака. Еженедельные или ежемесячные задачи могут включать смазку, проверку выравнивания, анализ калибровки давления газа, резервное копирование программного обеспечения и осмотр быстроизнашивающихся деталей. Пренебрежение небольшими профилактическими работами часто приводит к низкому качеству кромки задолго до выхода из строя основного компонента.

Расходные материалы и инженерные коммуникации влияют на время безотказной работы так же, как и механика. Чистота кислорода, постоянство горючего газа, сухие электрические шкафы и чистые компоненты резака определяют, сможет ли машина надежно начинать резку и поддерживать качество кромки в течение длительных производственных циклов. Цеха, ведущие структурированные записи о техническом обслуживании, обычно выявляют такие проблемы, как ухудшение работы сопла, нестабильное качество прожига или отклонение высоты резака, до того как уровень брака станет серьезным.

Поэтому послепродажная поддержка является частью производительности машины, а не дополнительной опцией. Wuxi Samgins подчеркивает долгосрочные гарантии и поддержку в области проектирования, производства, продаж, послепродажного обслуживания и технического сервиса. Для международных покупателей это важно, поскольку задержки с запасными частями, неясная диагностика неисправностей или слабая поддержка пусконаладки могут свести на нет любую экономию от более низкой первоначальной цены машины.

Совокупная стоимость владения и окупаемость инвестиций

Цена покупки газорезательной машины является лишь частью общей стоимости владения. Покупателям следует учитывать фрахт, монтаж, инженерные коммуникации, потребление газа, управление чистотой кислорода, расходные материалы, труд операторов, время программирования, обработку листа, техническое обслуживание, запасные части, риск простоев и брак. На многих предприятиях скрытые потери связаны не столько с ценой машины, сколько с нестабильным качеством реза, вызывающим доработку при сборке, механической обработке или сварке.

Выбор топлива влияет на экономику эксплуатации. Ацетилен может обеспечивать высокую эффективность предварительного нагрева, тогда как пропан на некоторых рынках может снизить стоимость топлива, однако результаты зависят от местных цен, соответствия сопел и профиля применения. Скорость резки, время прожига, требования к очистке кромки и расход кислорода должны оцениваться в совокупности. Более низкие расходы на газ не обязательно означают меньшую стоимость детали, если снижается производительность или возрастает объем доработки.

Окупаемость инвестиций повышается, когда машина соответствует реальному производственному ассортименту. Завод, режущий толстый лист повторяющимися партиями, может выиграть от нескольких резаков и эффективности раскладки. Цех смешанной обработки материалов может получить больше преимуществ от комбинированного стола газопламенной и плазменной резки. Там, где газорезательная машина подает детали на сварочных роботов, линии H-образных балок либо операции вальцовки и фрезерования, правильная точность предварительной резки может сократить длительность последующих циклов и повысить эффективность всей линии.

Для закупочных подразделений полезный вопрос заключается не в том, какая машина сегодня дешевле, а в том, какое решение производит приемлемые детали с предсказуемой стоимостью на протяжении нескольких лет. При таком сравнении надежность машины, качество компонентов, реакция поставщика и инженерное сопровождение применения часто важнее небольшой разницы в заявленной цене.

Глобальное применение и практические ориентиры

Газорезательная машина используется по всему миру, поскольку тяжелое стальное производство географически широко распространено, а эксплуатационные потребности различаются в зависимости от сектора. В одних регионах покупатели отдают приоритет обработке толстого листа для инфраструктуры, связанной с нефтью и газом. В других они сосредоточены на металлоконструкциях, транспортном оборудовании, сельскохозяйственной технике или производстве сосудов. Неизменной остается потребность в стабильной резке, практичном доступе к сервису и оборудовании, интегрируемом в местные производственные привычки.

Wuxi Samgins указывает таких международных клиентов, как URALSTANKOIMPORT, MD Calbah Industries Pty Ltd, Ersay International Transport, Contevix comercio e servicos ltda, Zein Steel Industries Co. LLC, BatysMunaiGazZhabdyktary LLP, S.P Blue Fisheries LDA, Rienzie Group, SALEH SAAD ALSANHANI, Engiplas engineering plastics, Regional engineering works, PT.Cahaya mas Cemerlang, Estructuras Metalicas Girders Chile Limitada и Lincoln Electric-MENA. Эти примеры свидетельствуют об опыте обслуживания разнообразных промышленных сред, а не одного узкого внутреннего сегмента.

Для покупателей практический вывод состоит в том, чтобы запрашивать не только коммерческое предложение, но и обсуждение применения. Важные вопросы включают максимальную и наиболее распространенную толщину листа, желаемый стандарт кромки, объем резки за смену, ожидаемый допуск, предпочитаемый газ, местные требования соответствия и необходимость подключения машины к другому оборудованию для металлообработки. Качество ответов на эти вопросы часто лучше прогнозирует успех проекта, чем одни только спецификации в брошюре.

Когда поставщик способен соотнести производительность резки со всем маршрутом изготовления, рекомендация становится более полезной. Это особенно верно, если тот же цех также выполняет сверление, вальцовку, фрезерование, изготовление балок, обработку труб или роботизированную сварку, поскольку ценность газорезательной машины измеряется тем, насколько хорошо она поддерживает следующий процесс.

Будущие тенденции и на что следует обратить внимание покупателям

Будущее газорезательной машины заключается не в замене каждой новой технологии. Оно состоит в использовании тех областей, где газопламенная резка остается экономически и технически обоснованной, одновременно становясь более точной, связанной и простой в управлении. Управление ЧПУ, программная раскладка, удаленная диагностика и усовершенствованные системы движения постепенно сокращают разрыв между традиционной газопламенной резкой и более автоматизированными цифровыми производственными средами.

Гибридизация является одной из наиболее очевидных тенденций. Многие заводы теперь предпочитают платформы оборудования, объединяющие возможности газопламенной и плазменной резки, чтобы обрабатывать более широкий диапазон материалов без инвестиций в отдельные планировки и операторов для каждой задачи. Это особенно актуально для производственных цехов, работающих по заказам, и экспортно-ориентированных производителей с меняющейся структурой заказов и давлением коротких сроков поставки.

Еще одна тенденция — более сильный акцент на прослеживаемом качестве и снижении зависимости от труда. Покупатели все чаще хотят более простого хранения параметров, повторяемой настройки, более быстрого поиска неисправностей и поддержки стандартизированных рабочих процедур. Поставщики, сочетающие надежное производство машин с технической поддержкой и знанием международных требований к изготовлению металлоконструкций, вероятно, останутся более конкурентоспособными в этой среде.

Для лиц, принимающих решения, долгосрочный подход прост. Выбирайте газорезательную машину, когда обработка толстого углеродистого листа, контроль затрат и надежная эксплуатация в заводских условиях являются основными приоритетами. Затем оценивайте поставщика по соответствию применению, качеству компонентов, возможностям индивидуальной настройки, документации о соответствии и обязательствам по обслуживанию. Такой подход обеспечивает лучшие результаты закупок, чем изолированное внимание к заявленной цене или скорости.
