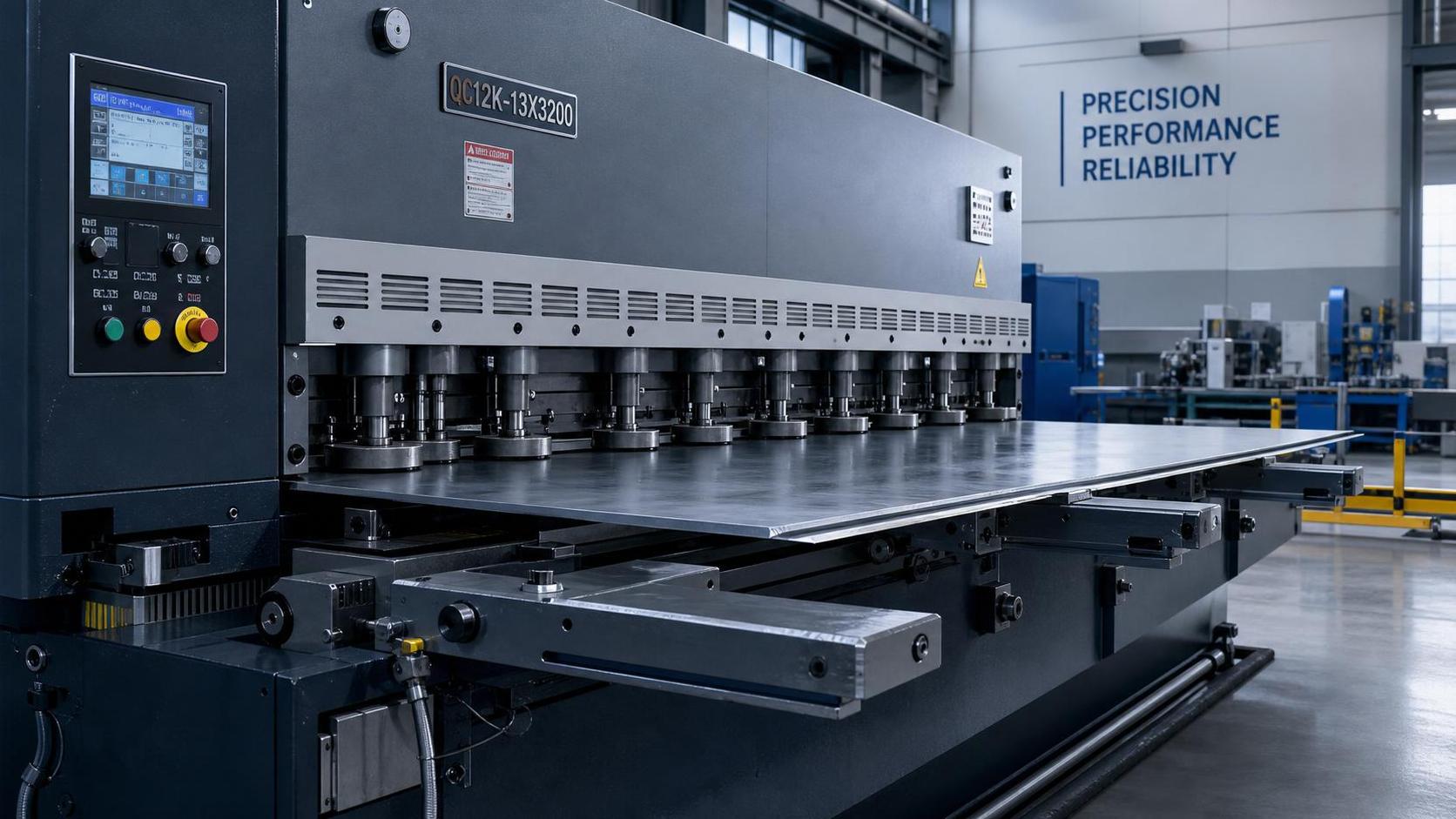

مشكلات القطع الشائعة في مقصات الصفائح الهيدروليكية وحلولها

يمكن أن تؤثر مشكلات القطع في مقصات الصفائح الهيدروليكية بسرعة في الدقة وعمر الشفرة وكفاءة الإنتاج.

عندما تبدأ جودة القطع بالتغير، غالبًا ما يكون السبب الجذري ظاهرًا قبل أن تتوقف الماكينة تمامًا.

تشير الحواف الخشنة وأخطاء الزوايا وحركة الصفائح والتآكل السريع للشفرة عادةً إلى مشكلات في الإعداد أو النظام الهيدروليكي أو الأجزاء الميكانيكية.

يشرح هذا الدليل أعطال مقصات الصفائح الهيدروليكية الشائعة والحلول العملية التي تساعد على استعادة نتائج قطع مستقرة وقابلة للتكرار.

لماذا تحدث مشكلات القطع في مقصات الصفائح الهيدروليكية

تعتمد مقصات الصفائح الهيدروليكية على خلوص صحيح بين الشفرات، ومحاذاة مستقيمة للشفرات، وضغط هيدروليكي ثابت.

إذا تغير أحد العوامل، تنخفض جودة القطع بسرعة وغالبًا ما تنتشر المشكلة إلى أجزاء أخرى من الماكينة.

استنادًا إلى حالات الخدمة الأخيرة، تشمل أكثر الأسباب شيوعًا الضبط غير الجيد، وضعف التثبيت، وتآكل الشفرات، وانحراف المصد الخلفي.

كما أن حالة المادة مهمة أيضًا.

يمكن للصفائح عالية القوة أو الألواح الملتوية أو السماكات غير المتسقة أن تجعل مقص الصفائح الهيدروليكي العادي يبدو غير موثوق.

وهذا يعني أيضًا أن استكشاف الأعطال وإصلاحها يجب أن يبدأ بالماكينة والمادة معًا، وليس بالماكينة وحدها.

المشكلة 1: حواف خشنة ونتوءات كبيرة

تُعد النتوءات الكبيرة من أوضح العلامات على أن مقص الصفائح الهيدروليكي لا يقطع بشكل نظيف.

قد تبدو حافة القطع حادة أو ممزقة أو غير متساوية على امتداد طول الصفيحة.

الأسباب المحتملة

• خلوص الشفرة كبير جدًا بالنسبة إلى سماكة الصفيحة.
• الشفرات العلوية أو السفلية متآكلة أو متشققة الحواف.
• حافة الشفرة ليست متوازية على طول القطع بالكامل.
• الضغط الهيدروليكي غير مستقر أثناء شوط القص.

الحلول العملية

1. تحقق من فجوة الشفرة وفقًا لسماكة المادة وقوتها.
2. افحص كلتا الشفرتين بحثًا عن علامات التآكل والخدوش والتلامس غير المتساوي.
3. أعد ضبط توازي الشفرات باستخدام مقياس فجوة عند عدة مواضع.
4. راقب تقلبات الضغط عند الشوط الكامل، وليس أثناء الخمول فقط.

في أعمال الصيانة الفعلية، غالبًا ما تنتج مشكلات النتوءات عن إعداد فجوة لم يتغير بعد تبديل المادة.

يمكن أن يعيد الضبط البسيط القطع النظيف دون استبدال الأجزاء الرئيسية.

المشكلة 2: جودة قطع غير متساوية من جانب إلى آخر

في بعض الأحيان يبدو أحد الجانبين أملسًا، بينما يظهر في الجانب الآخر تمزق أو نتوءات.

يعني هذا عادةً أن مقص الصفائح الهيدروليكي يقطع في ظل ظروف غير متساوية عبر طول الشفرة.

ما يجب فحصه أولًا

• محاذاة الشفرة من اليسار إلى اليمين.
• توازن قوة أسطوانات التثبيت.
• استواء إطار الماكينة واستقرار الأساس.
• وجود ارتخاء في براغي تثبيت الشفرة.

يمكن للإطار الملتوي أو قوة التثبيت غير المتساوية أن تسمح للصفيحة بالارتفاع أثناء القطع.

وينتج عن ذلك ظروف قص مختلفة من جانب إلى آخر.

تشمل الإشارات الأكثر وضوحًا علامات الاهتزاز أو أصوات التلامس المتقطعة أو الشكاوى المتكررة المتعلقة بالصفائح العريضة فقط.

عادةً ما تؤدي إعادة تسوية الماكينة ومزامنة قوة التثبيت إلى حل هذه المشكلة أسرع من إعادة جلخ الشفرات بشكل متكرر.

المشكلة 3: انزلاق الصفيحة أو انحرافها أثناء القطع

إذا تحركت الصفيحة أثناء القطع، تنخفض دقة الأبعاد فورًا.

بالنسبة إلى مقص الصفائح الهيدروليكي، تنشأ هذه المشكلة عادةً من مشكلات في التثبيت أو دعم التغذية.

الأسباب الشائعة

• ضغط التثبيت منخفض جدًا.
• أسطح وسادات التثبيت متآكلة أو زيتية أو ملوثة.
• أذرع الدعم غير محاذاة مع مسار الصفيحة.
• تلامس المصد الخلفي غير متساوٍ.

كيفية الإصلاح

ابدأ بالفحوصات الأبسط.

نظف وسادات التثبيت، وتحقق من وجود تسرب هيدروليكي، وتأكد من الضغط الفعلي تحت الحمل.

ثم تأكد من أن الصفيحة مدعومة بالكامل قبل خط القطع وبعده.

تحتاج الصفائح الطويلة أو الرفيعة إلى دعم جانبي أفضل لأنها تنحني وتنسحب بسهولة أكبر.

في ورشة تصنيع مشغولة، غالبًا ما تكون معالجة الدعم مهمة بقدر أهمية مقص الصفائح الهيدروليكي نفسه.

المشكلة 4: تآكل الشفرة بسرعة كبيرة

يزيد التآكل السريع للشفرة تكلفة المواد الاستهلاكية ويجعل مقص الصفائح الهيدروليكي خارج حالة التشغيل المستقرة.

إذا أصبحت الشفرات غير حادة بسرعة كبيرة، فعادةً ما تكون هناك مشكلة تشغيل أو إعداد وراء ذلك.

الأسباب النموذجية للتآكل السريع

• خلوص شفرة غير صحيح للمادة الصلبة.
• القطع المتكرر بالقرب من السعة القصوى.
• ارتكاز الشفرة غير المحكم أو أسطح التلامس الرديئة.
• قطع مادة تحتوي على قشور أو درز لحام أو شوائب عالقة.

من الممارسات المفيدة مراجعة موضع نمط التآكل، وليس سرعة التآكل فقط.

غالبًا ما يشير التآكل الموضعي إلى أخطاء في المحاذاة أو استخدام منطقة قطع محدودة.

يساعد أيضًا التخطيط الأوسع للمعدات.

تحسن العديد من مصانع تشغيل المعادن التي تجمع بين القص واللحام والأتمتة الاتساق من خلال مواءمة العمليات السابقة واللاحقة.

على سبيل المثال، قد تجمع خطوط الإنتاج المتكاملة بين القطع وحلول مثلروبوت لحام من النوع الكابولي بـ7 محاور لتقليل التباين في المناولة.

المشكلة 5: عدم دقة الطول أو خطأ المصد الخلفي

عندما تختلف القطع النهائية في الطول، يجب توجيه الاهتمام إلى نظام المصد الخلفي.

في مقص الصفائح الهيدروليكي، قد يظهر خطأ المصد الخلفي تدريجيًا أو فجأة بعد حدوث صدمة.

نقاط الفحص الرئيسية

1. قم بقياس مواضع المقياس الأيسر والأيمن بشكل مستقل.
2. افحص القضبان التوجيهية والبراغي الكروية والسلاسل أو سيور القيادة.
3. تحقق من التغذية الراجعة للمحرك المؤازر ومفتاح الحد وجهاز التشفير.
4. ابحث عن ارتخاء في أصابع المقياس أو لوحة التثبيت.

إذا كانت قابلية التكرار ضعيفة ولكن التموضع يبدو صحيحًا لمرة واحدة، فمن المحتمل أن يكون الخلوص العكسي هو السبب.

إذا زاد الخطأ في اتجاه واحد فقط، فركز على ناقل الحركة أو معايرة المستشعر.

بعد الإصلاح، أجرِ عدة عمليات قطع تجريبية بأبعاد مختلفة بدلًا من فحص مقاس واحد فقط.

المشكلة 6: ضوضاء الماكينة أو الاهتزاز أو الصدمة أثناء القطع

غالبًا ما يكون الصوت غير الطبيعي أول تحذير من مقص الصفائح الهيدروليكي.

لا ينبغي أبدًا تجاهل الصدمة الحادة أو الطرق المتكرر أو الاهتزاز غير المعتاد.

الأسباب المحتملة

• فجوة الشفرة صغيرة جدًا.
• خلوص مجرى الانزلاق غير مضبوط بشكل صحيح.
• يحتوي النظام الهيدروليكي على هواء أو ارتفاعات مفاجئة في الضغط.
• براغي الأساس أو وصلات الإطار مرتخية.

قد يؤدي الحمل الزائد أثناء القطع أيضًا إلى حدوث صدمة، خاصةً مع المواد الأكثر سماكة والقريبة من حدود الماكينة.

تحقق من سجلات الإنتاج الأخيرة قبل استبدال الأجزاء.

يمكن أن يفسر تغيير العملية أحد أعراض الماكينة أسرع بكثير من التفكيك الكامل.

تسلسل عملي لاستكشاف الأعطال وإصلاحها

عندما تظهر في مقص الصفائح الهيدروليكي مشكلات قطع متعددة، استخدم ترتيب فحص ثابتًا.

يوفر ذلك الوقت ويمنع التعديلات المتكررة.

1. تأكد من نوع المادة وسماكتها واستوائها.
2. افحص حالة الشفرة وخلوص الشفرة.
3. تحقق من ضغط التثبيت ودعم الصفيحة.
4. تحقق من دقة المصد الخلفي وتوازيه.
5. اختبر استقرار الضغط الهيدروليكي تحت الحمل.
6. راجع استواء الإطار والمثبتات وخلوص الأجزاء المتحركة.

يعمل هذا التسلسل جيدًا لأنه يبدأ بالأسباب الأكثر تكرارًا وينتقل إلى الفحوصات الميكانيكية الأعمق.

كما يقلل من احتمال إخفاء مشكلة أثناء محاولة إصلاح مشكلة أخرى.

كيف تحسن الصيانة الوقائية جودة القص

لا تظهر معظم أعطال القطع في مقصات الصفائح الهيدروليكية دون إنذار.

فعادةً ما تبدأ كتغيرات طفيفة في الصوت أو تشطيب الحافة أو قابلية تكرار المقياس أو سلوك التثبيت.

يجب أن يتضمن روتين الصيانة العملي النقاط التالية:

• سجل فترات تدوير الشفرات وشحذها.
• تحقق من نظافة الزيت الهيدروليكي ونقاط التسرب.
• تحقق من موضع الصفر للمصد الخلفي وفق جدول منتظم.
• نظف أسطح التثبيت وأذرع الدعم يوميًا.
• تتبع المشكلات المتكررة حسب نوع المادة ودفعة العمل.

يساعد هذا النوع من السجلات في تحديد ما إذا كانت مشكلة مقص الصفائح الهيدروليكي عشوائية أو مرتبطة بالعملية.

ويُعد هذا الفرق مهمًا عند تخطيط قطع الغيار للخدمة وتقليل فترات التوقف المتكررة.

الخلاصة النهائية

لا يقدم مقص الصفائح الهيدروليكي نتائج موثوقة إلا عندما تبقى إعدادات الشفرة والضغط والتثبيت ودقة المقياس متوازنة.

يمكن حل معظم مشكلات القطع بسرعة أكبر عبر فحص الأعراض بترتيب منهجي.

بدلًا من استبدال الأجزاء مبكرًا جدًا، ركز على الأدلة المستمدة من جودة الحافة والحركة والصوت وقابلية التكرار.

بالنسبة إلى شركات مصنعة مثل Wuxi Samgins International Trade Co., Ltd، تظل جودة المعدات المتسقة والدعم العملي أمرين أساسيين عبر خطوط تصنيع المعادن.

من خلال الفحوصات الصحيحة والتصحيحات في الوقت المناسب، يمكن لمقص الصفائح الهيدروليكي العودة إلى قطع نظيف وعمر شفرة أطول وإنتاج يومي أكثر استقرارًا.
