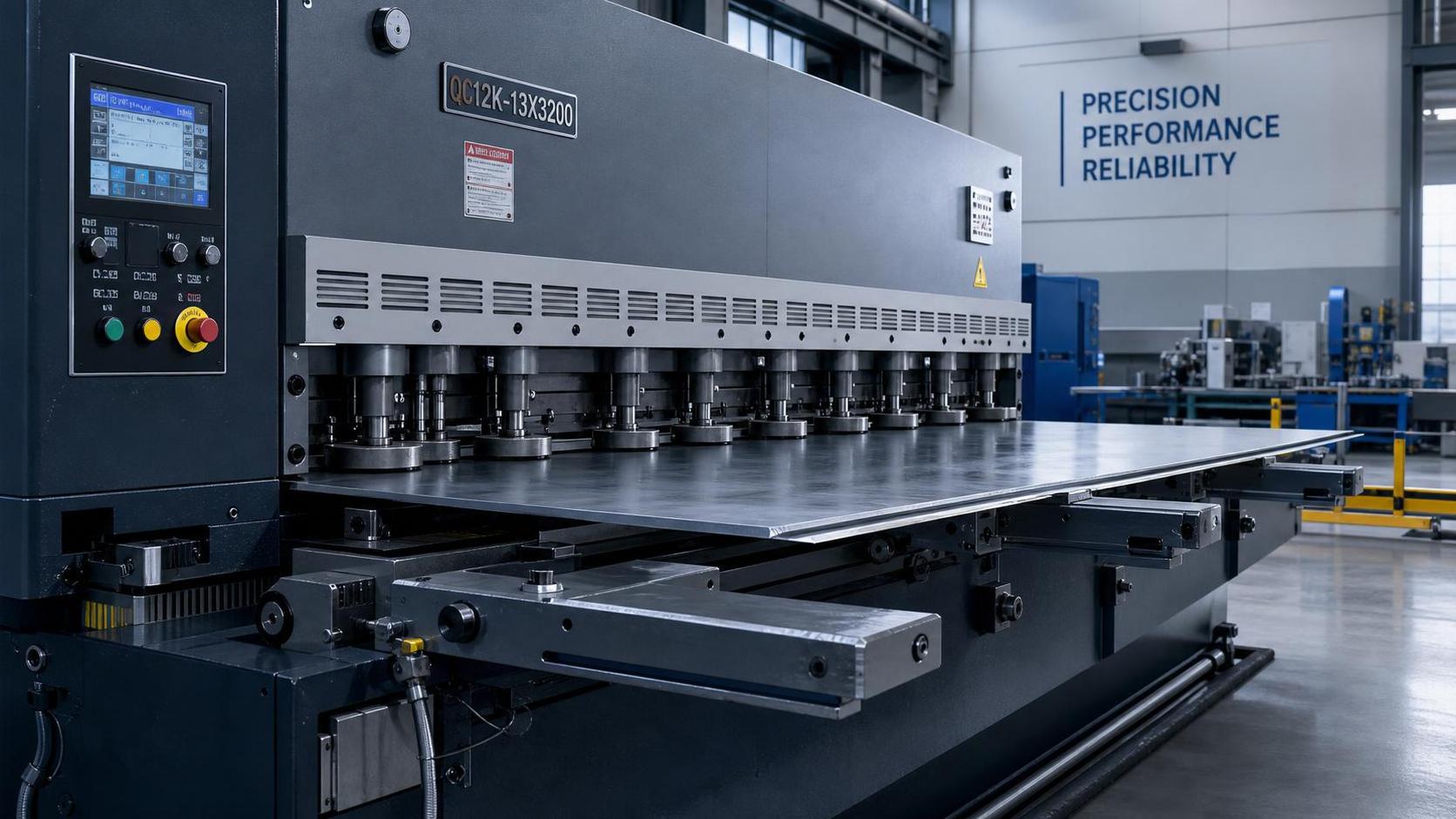

Распространённые проблемы резки на гидравлических гильотинных ножницах и способы их устранения

Проблемы резки на гидравлических гильотинных ножницах могут быстро повлиять на точность, срок службы ножей и производительность.

Когда качество реза начинает меняться, первопричину часто можно обнаружить ещё до полной остановки станка.

Грубые кромки, угловые отклонения, смещение листа и быстрый износ ножей обычно указывают на проблемы с настройкой, гидравликой или механикой.

В этом руководстве рассматриваются распространённые неисправности гидравлических гильотинных ножниц и практические способы их устранения, помогающие восстановить стабильные и повторяемые результаты резки.

Почему возникают проблемы резки на гидравлических гильотинных ножницах

Гидравлические гильотинные ножницы зависят от правильного зазора между ножами, точного выравнивания ножей и стабильного гидравлического давления.

Если один из этих факторов изменяется, качество реза быстро снижается, а проблема часто распространяется на другие части станка.

Согласно недавним сервисным случаям, наиболее распространёнными причинами являются неправильная регулировка, недостаточный прижим, изношенные ножи и отклонение заднего упора.

Состояние материала также имеет значение.

Высокопрочный лист, деформированные листы или нестабильная толщина могут сделать даже исправные гидравлические гильотинные ножницы ненадёжными.

Это также означает, что поиск неисправностей следует начинать как со станка, так и с материала, а не только со станка.

Проблема 1: Грубые кромки и сильные заусенцы

Сильные заусенцы — один из наиболее очевидных признаков того, что гидравлические гильотинные ножницы выполняют недостаточно чистый рез.

Кромка реза может быть острой на ощупь, рваной или неровной по всей длине листа.

Вероятные причины

• Зазор между ножами слишком велик для толщины листа.
• Верхние или нижние ножи изношены либо имеют сколы.
• Режущая кромка ножа не параллельна по всей длине реза.
• Гидравлическое давление нестабильно во время рабочего хода резки.

Практические решения

1. Проверьте зазор между ножами с учётом толщины и прочности материала.
2. Осмотрите оба ножа на наличие следов износа, забоин и неравномерного контакта.
3. Отрегулируйте параллельность ножей с помощью щупа в нескольких точках.
4. Контролируйте колебания давления при полном ходе, а не только на холостом ходу.

На практике проблемы с заусенцами часто возникают из-за того, что настройка зазора остаётся неизменной после смены материала.

Простая повторная регулировка может восстановить чистый рез без замены основных деталей.

Проблема 2: Неравномерное качество реза с разных сторон

Иногда одна сторона выглядит гладкой, а на другой появляются разрывы или заусенцы.

Обычно это означает, что гидравлические гильотинные ножницы режут в неравных условиях по длине ножа.

Что проверить в первую очередь

• Выравнивание ножей слева направо.
• Баланс усилия прижимных цилиндров.
• Выравнивание рамы станка по уровню и устойчивость фундамента.
• Отсутствие ослабления крепёжных болтов ножей.

Перекошенная рама или неравномерное усилие прижима могут привести к подъёму листа во время резки.

Это создаёт разные условия резки с одной стороны на другую.

К более явным признакам относятся следы вибрации, прерывистые звуки контакта или повторяющиеся жалобы только при работе с широкими листами.

Повторное выравнивание станка по уровню и синхронизация усилия прижима обычно решают эту проблему быстрее, чем многократная заточка ножей.

Проблема 3: Лист скользит или смещается во время резки

Если лист перемещается во время резки, точность размеров немедленно снижается.

Для гидравлических гильотинных ножниц эта проблема обычно связана с прижимом или поддержкой подачи материала.

Распространённые причины

• Слишком низкое давление прижима.
• Поверхности прижимных накладок изношены, покрыты маслом или загрязнены.
• Опорные кронштейны не выровнены относительно траектории листа.
• Контакт с задним упором неравномерный.

Как устранить проблему

Начните с наиболее простых проверок.

Очистите прижимные накладки, проверьте наличие утечек гидравлической жидкости и убедитесь в фактическом давлении под нагрузкой.

Затем убедитесь, что лист полностью поддерживается до и после линии реза.

Длинные или тонкие листы требуют лучшей боковой поддержки, поскольку они легче изгибаются и смещаются.

В загруженном цехе металлообработки организация поддержки материала часто так же важна, как и сами гидравлические гильотинные ножницы.

Проблема 4: Ножи слишком быстро изнашиваются

Быстрый износ ножей увеличивает расходы на расходные материалы и выводит гидравлические гильотинные ножницы из стабильного рабочего состояния.

Если ножи слишком быстро затупляются, обычно за этим стоит проблема эксплуатации или настройки.

Типичные причины быстрого износа

• Неправильный зазор между ножами для твёрдого материала.
• Частая резка вблизи максимальной производительности.
• Неплотная посадка ножей или плохое состояние контактных поверхностей.
• Резка материала с окалиной, сварным швом или застрявшими загрязнениями.

Полезно анализировать не только скорость износа, но и место его возникновения.

Локальный износ часто указывает на ошибки выравнивания или использование ограниченного участка резки.

Более широкое планирование оборудования также помогает.

Многие предприятия металлообработки, объединяющие резку, сварку и автоматизацию, повышают стабильность, согласовывая предшествующие и последующие процессы.

Например, интегрированные производственные линии могут сочетать резку с такими решениями, как 7-осевой сварочный робот консольного типа, чтобы снизить вариативность перемещения материалов.

Проблема 5: Неточная длина или ошибка заднего упора

Когда готовые детали имеют различную длину, следует обратить внимание на систему заднего упора.

На гидравлических гильотинных ножницах ошибка заднего упора может проявляться постепенно или внезапно после удара.

Основные пункты проверки

1. Измерьте положения левого и правого упоров независимо друг от друга.
2. Осмотрите направляющие, шариковые винты, цепи или приводные ремни.
3. Проверьте обратную связь сервопривода, концевого выключателя и энкодера.
4. Проверьте наличие люфта в упорных пальцах или монтажной пластине.

Если повторяемость низкая, но при однократной проверке позиционирование выглядит правильным, вероятной причиной является люфт.

Если ошибка увеличивается только в одном направлении, сосредоточьтесь на приводной передаче или калибровке датчиков.

После ремонта выполните несколько пробных резов с разными размерами, а не проверяйте только один размер.

Проблема 6: Шум, вибрация или удар станка во время резки

Необычный звук часто является самым ранним предупреждением от гидравлических гильотинных ножниц.

Резкий удар, повторяющийся стук или необычную вибрацию никогда не следует игнорировать.

Возможные причины

• Зазор между ножами слишком мал.
• Зазор направляющих не отрегулирован должным образом.
• В гидравлической системе присутствует воздух или возникают скачки давления.
• Ослаблены фундаментные болты или соединения рамы.

Перегрузка при резке также может вызывать удар, особенно при обработке толстого материала вблизи предельных возможностей станка.

Проверьте недавние производственные записи перед заменой деталей.

Изменение процесса может объяснить симптом станка гораздо быстрее, чем полная разборка.

Практическая последовательность поиска неисправностей

Если гидравлические гильотинные ножницы демонстрируют несколько проблем резки, используйте фиксированный порядок проверки.

Это экономит время и предотвращает повторные регулировки.

1. Подтвердите тип материала, толщину и плоскостность.
2. Осмотрите состояние ножей и зазор между ними.
3. Проверьте давление прижима и поддержку листа.
4. Проверьте точность и параллельность заднего упора.
5. Проверьте стабильность гидравлического давления под нагрузкой.
6. Проверьте уровень рамы, крепёжные элементы и зазоры подвижных частей.

Эта последовательность эффективна, поскольку начинается с наиболее частых причин и переходит к более глубоким механическим проверкам.

Она также уменьшает вероятность маскировки одной проблемы при попытке устранить другую.

Как профилактическое обслуживание улучшает качество резки

Большинство неисправностей резки гидравлических гильотинных ножниц не возникают без предупреждения.

Обычно они начинаются с небольших изменений звука, качества кромки, повторяемости упора или работы прижима.

Практическая программа технического обслуживания должна включать следующие пункты:

• Ведение учёта интервалов поворота и заточки ножей.
• Проверка чистоты гидравлического масла и мест утечек.
• Регулярная проверка нулевого положения заднего упора.
• Ежедневная очистка поверхностей прижима и опорных кронштейнов.
• Отслеживание повторяющихся проблем по типу материала и производственной партии.

Такой учёт помогает определить, является ли проблема гидравлических гильотинных ножниц случайной или связанной с технологическим процессом.

Это различие важно при планировании сервисных запасных частей и сокращении повторных простоев.

Основной вывод

Гидравлические гильотинные ножницы обеспечивают надёжные результаты только при сохранении баланса между настройкой ножей, давлением, прижимом и точностью упора.

Большинство проблем резки можно устранить быстрее, проверяя симптомы в структурированном порядке.

Вместо преждевременной замены деталей сосредоточьтесь на признаках, связанных с качеством кромки, перемещением, звуком и повторяемостью.

Для таких производителей, как Wuxi Samgins International Trade Co., Ltd, стабильное качество оборудования и практическая поддержка остаются важными на всех линиях металлообработки.

При правильных проверках и своевременных корректировках гидравлические гильотинные ножницы могут вернуться к чистой резке, более длительному сроку службы ножей и более стабильному ежедневному производству.
