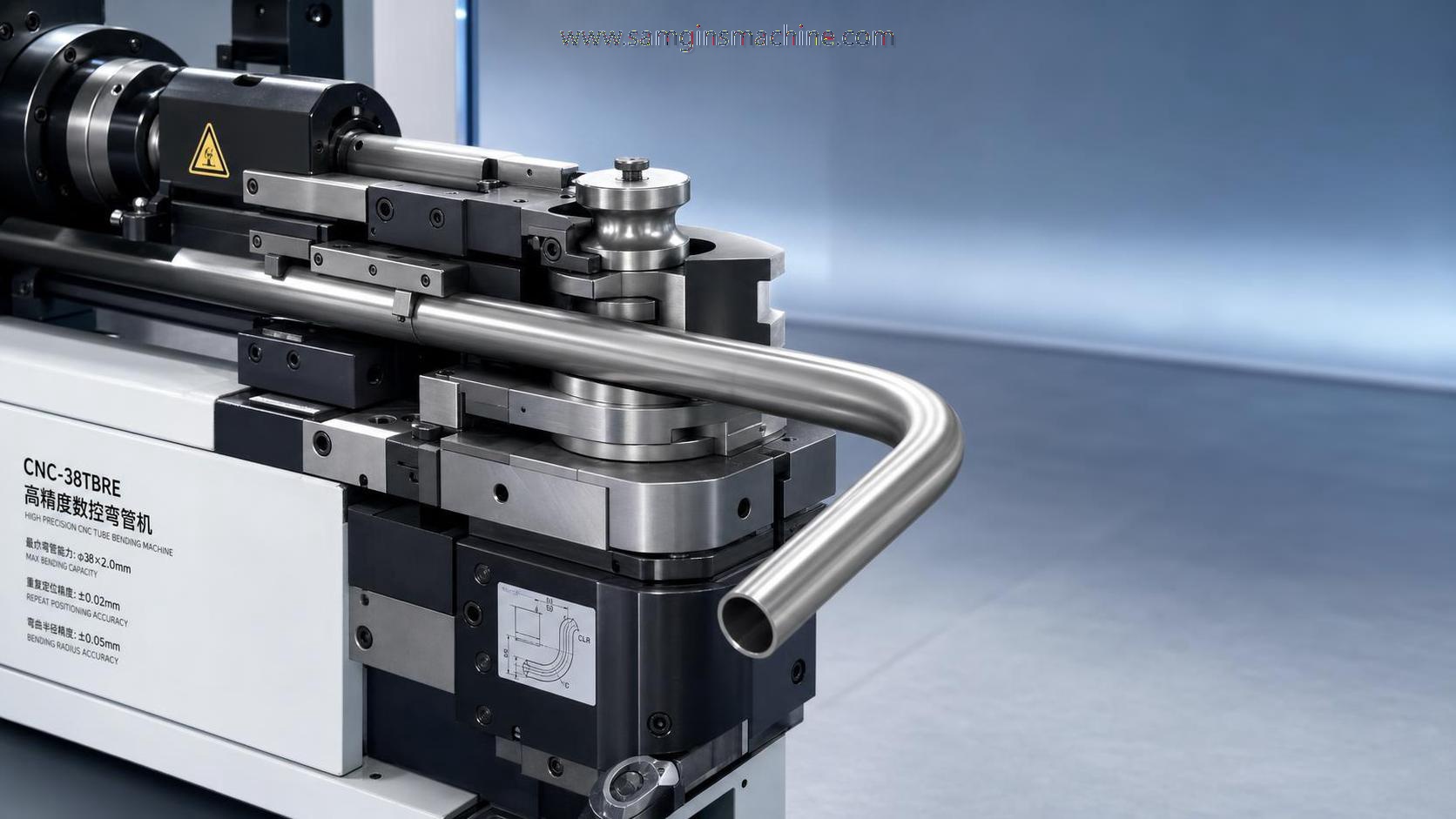

إن اختيار آلة ثني الأنابيب للأعمال ذات أنصاف الأقطار الضيقة ليس قرارًا روتينيًا بشأن المعدات. فهو يؤثر في دقة الثني، وترقق الجدار، وحالة السطح، وقابلية التكرار، وكفاءة خط الإنتاج، لا سيما عندما تكون السماحات البُعدية ضيقة وتكون تكلفة إعادة العمل مرتفعة.

في آلات التصنيع والمعالجة، يظهر الثني بنصف قطر ضيق في أنظمة العادم، والخطوط الهيدروليكية، وهياكل الأثاث، والمبادلات الحرارية، والتجميعات الهيكلية، وأعمال التصنيع المخصصة. وقد تواجه الآلة التي تؤدي جيدًا في الثنيات القياسية صعوبات عندما تصبح حدود نصف القطر شديدة الضيق.

لهذا السبب، ينبغي أن يتجاوز التقييم الحقيقي السعة المذكورة في الكتالوج. فسلوك المادة، وملاءمة القوالب، ومنطق التحكم، واستقرار العملية أهم من الحمولة الاسمية أو السرعة المعلنة عندما يكون الهدف هو الحصول على ثنيات متسقة وعالية الجودة.

ما الذي تتطلبه أعمال أنصاف الأقطار الضيقة فعليًا

يعني الثني بنصف قطر ضيق عادةً أن نصف قطر خط المركز قريب من قطر الأنبوب. وكلما انخفضت هذه النسبة، أصبحت عملية التشكيل أقل تسامحًا وأسهل في حدوث العيوب.

تشمل المخاطر الشائعة التجعد عند نصف القطر الداخلي، والتفلطح عبر المقطع، والارتداد الزنبركي المفرط، والتشقق في الجدار الخارجي، والعلامات المرئية الناتجة عن ضعف دعم القوالب.

لهذا السبب، فإن آلة ثني الأنابيب المناسبة ليست ببساطة الآلة الأقوى، بل هي الآلة القادرة على التحكم في التشوه مع الحفاظ على ثبات هندسة الأنبوب من قطعة إلى أخرى.

ابدأ بالأنبوب، لا بكتيب الآلة

يكون عامل التصفية الأول دائمًا هو قطعة العمل نفسها. إذ تؤثر مادة الأنبوب، والقطر الخارجي، وسماكة الجدار، والصلابة، وحالة الطلاء، والتشطيب المطلوب جميعها في اختيار الآلة.

لا يتصرف الفولاذ الكربوني والفولاذ المقاوم للصدأ والألومنيوم وسبائك النحاس بالطريقة نفسها. وحتى ضمن مجموعة مادة واحدة، يمكن أن تؤثر المعالجة الحرارية وجودة خط اللحام بشكل كبير في استجابة الثني.

قد لا تحقق آلة ثني الأنابيب التي تتعامل مع الفولاذ الطري ذي الجدار السميك النتيجة نفسها مع أنابيب الفولاذ المقاوم للصدأ ذات الجدار الرقيق. ويُعد تقييم التوافق حسب فئة المادة أكثر موثوقية من الاعتماد على نطاقات المقاسات الاسمية وحدها.

• تحقق من الحد الأدنى لنصف قطر الثني لكل قطر وسماكة جدار.
• أكد ما إذا كان دعم الماندريل مطلوبًا.
• راجع حدود التفلطح وترقق الجدار المقبولة.
• أدرج متطلبات العمليات اللاحقة مثل اللحام أو الطلاء أو الإحكام.

الحد الأدنى لنصف قطر الثني مجرد رقم واحد

غالبًا ما يبرز الموردون أصغر نصف قطر يمكن تحقيقه. هذا الرقم مفيد، لكنه لا يروي القصة كاملة. فهو لا يوضح الكثير عن الاتساق عبر تغييرات الدفعات أو عمليات الإنتاج الطويلة.

ينبغي أن يسأل التقييم العملي عن أداء الآلة عند الحد الأقصى، وليس فقط عما إذا كان الوصول إلى هذا الحد ممكنًا تقنيًا. وتكون عينات القطع المصنوعة في ظروف إنتاج مستقرة أكثر قيمة من عروض توضيحية لمرة واحدة.

انتبه إلى نوافذ العملية. فإذا كانت آلة ثني الأنابيب قادرة على تحقيق نصف القطر المستهدف فقط ضمن سماحات إعداد ضيقة، فقد يصبح التحكم في الخط صعبًا أثناء الاستخدام اليومي.

أسئلة جديرة بالطرح أثناء المقارنة

دقة القوالب غالبًا ما تحدد النتيجة

في أعمال أنصاف الأقطار الضيقة، تكون جودة القوالب غالبًا بنفس أهمية آلة ثني الأنابيب نفسها. إذ تؤثر دقة قالب الثني، وقوة تثبيت قالب المشبك، ودعم قالب الضغط، وتصميم الماندريل جميعها في الشكل النهائي.

يمكن للقوالب غير المتطابقة بشكل جيد أن تسبب الانزلاق أو خدوش السطح أو التشوه حتى عندما تكون الآلة الأساسية سليمة من الناحية الهيكلية. ولهذا تستحق سماحات القوالب والتشطيب السطحي ومقاومة التآكل مراجعة دقيقة.

ينبغي للتطبيقات التي تشهد تنوعًا متكررًا في المنتجات أن تراعي أيضًا توافر القوالب ومدة توريد البدائل. فتصبح آلة ثني الأنابيب القادرة أقل قيمة إذا كانت القوالب المخصصة بطيئة أو مرتفعة التكلفة في التوريد.

نظام التحكم واستقرار الحركة

يستفيد التشكيل بنصف قطر ضيق من التحكم الدقيق في الحركة. وتعد قدرة CNC مهمة لأن طول التغذية وزاوية الدوران وزاوية الثني وتنسيق الدفع يجب أن تبقى متزامنة طوال الدورة الكاملة.

يمكن للتحكم المؤازر أن يحسن الدقة، لا سيما عندما يتعين أن تحافظ ثنيات متعددة على علاقات مكانية دقيقة. ومن الناحية العملية، يقلل ذلك أعمال التصحيح أثناء التجميع أو التحميل على التركيبات.

كما تهم صلابة الآلة. إذ تؤثر صلابة الهيكل، واستقرار المغزل، والاستجابة الهيدروليكية أو المؤازرة في ما إذا كانت عملية الثني تظل مستقرة تحت الحمل المتكرر بدلًا من الانحراف مع مرور الوقت.

ميزات تحكم مفيدة

• تخزين البرامج لعائلات القطع والمهام المتكررة.
• تعويض الارتداد الزنبركي حسب درجة المادة.
• سجل الإنذارات لاستكشاف انحراف العملية وإصلاحه.
• مراقبة آنية لزاوية الثني وموضع المحور.
• واجهة بسيطة للتحقق من الإعداد والتصحيح.

سياق الإنتاج يغير الخيار الأفضل

قد لا تكون الآلة المناسبة لأعمال النماذج الأولية ملائمة للإنتاج المستمر. فحجم الدفعة ومستوى مهارة المشغل ونمط الورديات وطريقة الفحص كلها تشكل مظهر أفضل آلة ثني أنابيب عمليًا.

عندما يكون تنوع القطع مرتفعًا، تصبح سرعة الإعداد وإدارة الوصفات مهمتين. وعندما تكون الكميات مستقرة، تكتسب قابلية التكرار في التشغيل الطويل وفترات الصيانة والتحكم في التآكل أهمية أكبر عادةً.

هذه الرؤية الأوسع شائعة لدى موردي المعدات الذين يمتلكون محافظ متنوعة من الآلات. تعمل Wuxi Samgins International Trade Co.,Ltd، التي تأسست عام 2012، في مجالات معدات الثني والقطع واللحام والدرفلة وCNC وفق معايير ISO9001 وCE.

يُعد هذا النوع من منظور العمليات المتداخلة مفيدًا لأن جودة ثني الأنابيب ترتبط غالبًا بدقة القطع في المراحل السابقة، وتجهيز المواد، ومتطلبات التركيب في المراحل اللاحقة، وليس بآلة واحدة فقط.

يمكن لمعدات التشكيل ذات الصلة أن تساعد في التقييم

حتى عندما تكون الآلة المستهدفة هي آلة ثني الأنابيب، تقدم تقنيات التشكيل القريبة نقاط مرجعية مفيدة. وغالبًا ما تقارن أعمال تصنيع المعادن واسعة النطاق بين تشكيل الأنابيب والمواسير والألواح وفقًا لسلوك المادة وطريقة الدعم والتحكم في التشوه.

على سبيل المثال، تُستخدم آلة ثني ميكانيكية بثلاث بكرات في تصنيع المعادن لأعمال الفولاذ والألواح الثقيلة، خاصةً عندما يصل السمك إلى 50 mm أو أكثر.

تشكل بكراتها العاملة مكونات أسطوانية ومخروطية وقوسية وذات مقاطع جزئية. ويقلل صف ثابت من بكرات التباطؤ تحت البكرات السفلية من الامتداد، مما يساعد على تحسين الدقة وأداء الآلة.

تختلف طريقة الثني عن تشكيل الأنابيب، لكن الدرس متشابه. فالدقة تأتي من الدعم المتحكم فيه، والهندسة المستقرة، وهيكل الآلة المناسب للمادة التي يجري تشكيلها.

كيفية تقييم المخاطر قبل الشراء

يجمع التقييم السليم بين البيانات التقنية وأدلة العملية. وينبغي التحقق من ادعاءات المورد مقابل عينات الثني وتفاصيل القوالب وسجلات الفحص القابلة للقياس.

اطلب عينات ثني من درجة المادة الفعلية وسماكة الجدار الفعلية. وإذا أمكن، ينبغي أن تتضمن قطع الاختبار أضيق نصف قطر، والمنطقة الجمالية الأكثر حساسية، وأي هندسة حرجة متعددة الثنيات.

من المفيد أيضًا مراجعة قدرة الخدمة. إذ يمكن لتوفر قطع الغيار والدعم عن بُعد وجودة التشغيل التجريبي والوثائق أن تؤثر في الإنتاج على المدى الطويل أكثر من فرق بسيط في سعر الشراء.

• حدد معايير القبول قبل مقارنة الآلات.
• طابق التجربة مع ظروف الإنتاج الفعلية.
• راجع عمر القوالب وتكلفة الاستبدال.
• تحقق مما إذا كان يمكن تخزين بيانات العملية وتتبعها.
• قدّر وقت توقف الصيانة ضمن تخطيط الطاقة الإنتاجية السنوية.

نهج عملي للمضي قدمًا

إن أفضل آلة ثني أنابيب للأعمال ذات أنصاف الأقطار الضيقة هي التي تلائم المادة وشدة الثني واستراتيجية القوالب وبيئة الإنتاج في الوقت نفسه.

تتمثل الخطوة التالية المفيدة في إعداد ورقة مقارنة حول قدرة نصف القطر، والتحكم في التفلطح، ودقة القوالب، ووظائف CNC، ودعم الخدمة، ونتائج العينات المُتحقق منها، بدلًا من حجم الآلة المعلن.

يجعل هذا النهج الاختيار أكثر موضوعية وأسهل في التبرير. كما يساعد على تحديد ما إذا كانت الإجابة الصحيحة هي آلة ثني أنابيب بمواصفات أعلى، أو ترقية للقوالب، أو حل تشكيل أوسع يشمل خط الإنتاج بأكمله.
