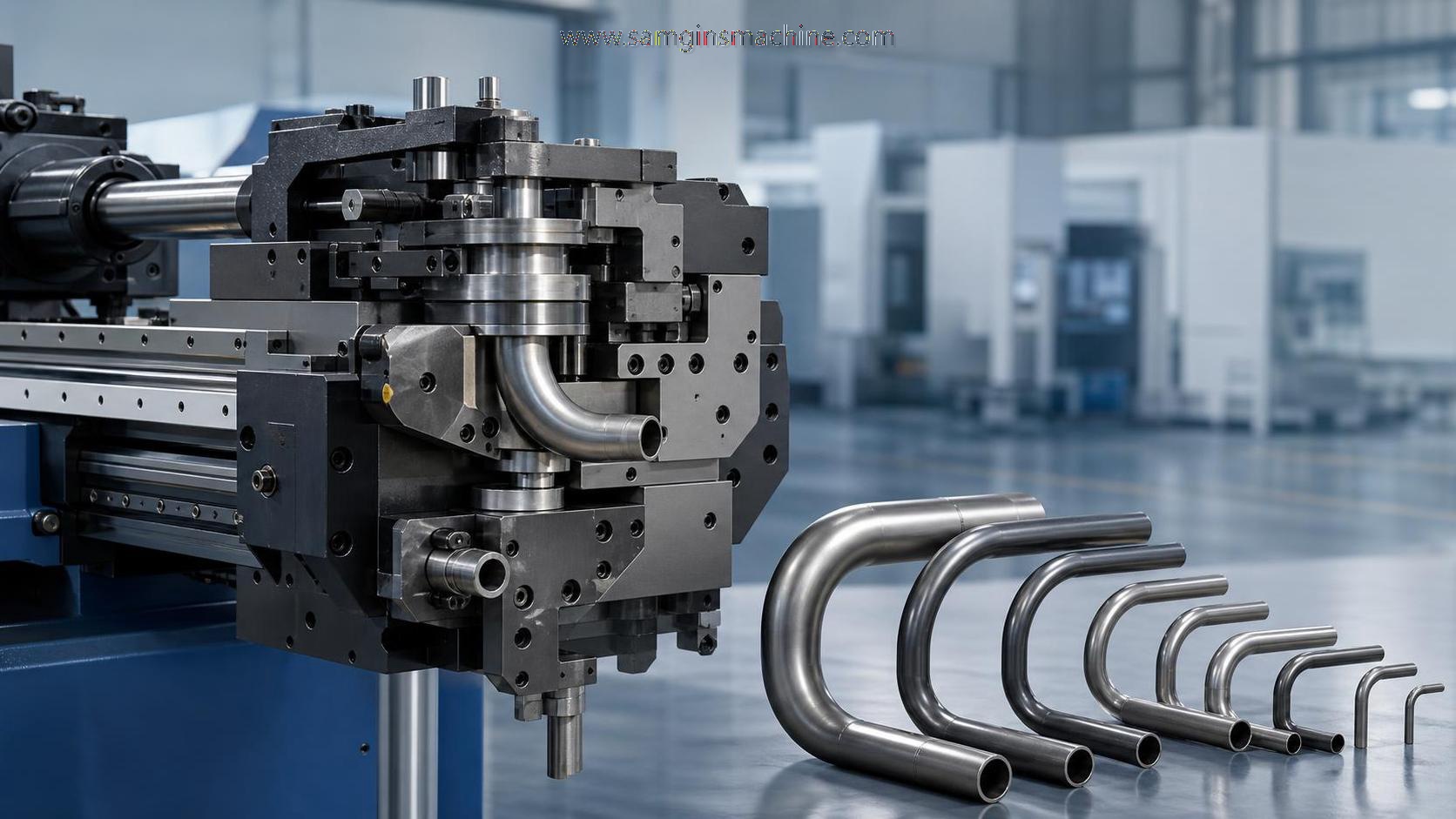

يصبح الارتداد المرن في آلة ثني الأنابيب مشكلة إنتاج في ظروف الورش الفعلية

نادراً ما يكون الارتداد المرن مشكلة نظرية عندما تعمل آلة ثني الأنابيب في المهام اليومية.

وعادةً ما يظهر على شكل انحراف في الزاوية، وصعوبات في التجميع، وثنيات تجريبية متكررة.

في تصنيع المعادن، يعني ذلك خردة، وإنتاجية أبطأ، وضغطاً أكبر على الفحص.

يمكن أن تتصرف آلة ثني الأنابيب نفسها بشكل مختلف جداً بين الأنابيب رقيقة الجدار، والأجزاء الإنشائية، والتجميعات ذات التفاوتات الأكثر إحكاماً.

لهذا السبب، ينبغي تقييم التحكم في الارتداد المرن حسب التطبيق، وليس وفق قيمة تصحيح واحدة.

في مشاريع توريد المعدات، ولا سيما تلك التي تخدم أسواق تصدير متنوعة، تكتسب دقة الثني المستقرة أهمية مماثلة لسعة الماكينة.

غالباً ما ترى الشركات ذات الخبرة الواسعة في المعدات، مثل Wuxi Samgins، أن موثوقية العملية تعتمد على مدى فهم سلوك المادة قبل بدء الإنتاج.

لماذا تؤدي مهام الثني المختلفة إلى سلوك ارتداد مرن مختلف

يحدث الارتداد المرن لأن الأنبوب يحاول استعادة شكله بعد تحرير قوة الثني.

تتغير كمية الاستعادة تبعاً لمقاومة المادة، وسماكة الجدار، ونصف قطر الثني، وحالة العِدَد.

كما تتغير أيضاً حسب وظيفة الجزء المستهدفة.

قد يقبل أنبوب من الفولاذ المقاوم للصدأ لأغراض الزخرفة تغيراً طفيفاً في الزاوية.

أما خط هيدروليكي أو مكوّن إطار فعادةً لا يقبل ذلك.

في الاستخدام العملي، لا يتمثل السؤال الأول ببساطة في أي آلة ثني أنابيب متاحة.

السؤال الأفضل هو: ما مستوى قابلية التكرار الذي يجب أن يحافظ عليه الجزء النهائي بعد التفريغ؟

يؤثر هذا التقييم في اختيار العِدَد، وقيمة الثني الزائد، ووقت الإعداد، وطريقة الفحص.

المتغيرات الرئيسية التي تغيّر النتيجة

• تنتج المواد الأعلى مقاومة عادةً ارتداداً مرناً أكبر في آلة ثني الأنابيب.
• غالباً ما يزيد نصف قطر خط المنتصف الأكبر من مقدار الاستعادة مقارنةً بالثنيات الأكثر إحكاماً.
• تكون الجدران الأرق أسهل تشوهاً، لذلك يتفاعل التحكم في الزاوية مع التحكم في الشكل.
• تقلل القوالب ومكونات الضغط البالية من الاتساق بين الدفعات.
• يمكن أن يغيّر التشحيم وسرعة التغذية ودعم الماندريل استجابة الثني الفعلية.

يتطلب الفولاذ المقاوم للصدأ رقيق الجدار وأنابيب الزخرفة تركيزاً مختلفاً في التقييم

بالنسبة لأنابيب الفولاذ المقاوم للصدأ رقيقة الجدار، لا يمثل الارتداد المرن سوى جزء من المشكلة.

وقد تصبح البيضاوية والتجعد وعلامات السطح عوامل بالقدر نفسه من الأهمية.

في هذا السياق، لا يمكن ضبط آلة ثني الأنابيب للزاوية وحدها.

قد يحقق الثني الزائد المفرط الزاوية المستهدفة، لكنه يضر بالمظهر.

ويتمثل النهج الأكثر موثوقية في الجمع بين ثني زائد معتدل وضغط تثبيت صحيح وتشحيم مناسب وتموضع ثابت للماندريل.

يُعد اختلاف دفعات المواد أكثر أهمية مما تتوقعه كثير من الورش.

حتى عند بقاء الأبعاد الاسمية دون تغيير، يمكن لاختلافات الصلادة أن تغيّر الزاوية النهائية بشكل ملحوظ.

بالنسبة لعمليات الزخرفة المتكررة، ينبغي الاحتفاظ بثنيات الاختبار كعينات مرجعية، لا التخلص منها بعد الإعداد.

تستجيب الأنابيب الإنشائية والمقاطع الثقيلة بشكل أفضل لتعويض العملية

تُظهر الأنابيب الإنشائية الأثقل عادةً تشوهاً مرئياً أقل، إلا أن قوة الثني تكون أعلى.

هنا، غالباً ما يصبح الارتداد المرن مشكلة قابلية تكرار بدلاً من كونه مشكلة سطحية.

ينبغي معايرة آلة ثني الأنابيب المستخدمة للإطارات أو الدعامات أو قواعد الماكينات وفقاً للهندسة الفعلية للإنتاج.

والخطأ الشائع هو استخدام بيانات تصحيح من قطر مماثل بسماكة جدار مختلفة.

تبدو هذه الأجزاء متقاربة على الورق، لكن سلوكها بعد التفريغ قد يختلف.

في هذا النوع من الأعمال، يحقق تعويض الزاوية الرقمي وصلابة الماكينة المستقرة عوائد أفضل من الضبط اليدوي الحاد.

ويظهر المنطق نفسه في عمليات تصنيع أخرى.

فعلى سبيل المثال، تثمّن خطوط الهياكل الفولاذية اتساق التموضع لأن التجميع اللاحق يعتمد عليه.

تعكس معدات مثلآلة الحفر ثلاثية الأبعاد للعوارض H هذه العقلية، باستخدام التموضع متعدد المحاور والتحكم الصلب في المغزل للحفاظ على استقرار دقة المراحل اللاحقة.

عند وجود تجميعات دقيقة، يتقلص نطاق الارتداد المرن المقبول بسرعة

تُثنى بعض أجزاء الأنابيب أولاً ثم تُلحَم أو تُركّب أو تُوصَل ضمن تجميعات مدمجة.

في هذه المهام، يتسبب خطأ صغير في الزاوية في مشكلة محاذاة أكبر لاحقاً.

وهنا يجب ربط تعويض آلة ثني الأنابيب بالعملية التالية.

لا يكفي فحص زاوية الثني بمعزل عن غيرها.

ينبغي فحص الجزء مقابل نقاط التجميع ومواقع الثقوب وسماحية اللحام.

وهذا صحيح بشكل خاص في بيئات الإنتاج التي تورّد وفق معايير إقليمية متعددة.

إذا كانت الورشة تعمل وفق إجراءات ISO9001 أو متطلبات تسليم موجهة لمعايير CE، فإن إمكانية تتبع العملية تصبح جزءاً من التحكم في الارتداد المرن.

تقلل بيانات الثني المسجلة والعينات المعتمدة واتساق المشغل من التباين الخفي بصورة أكثر فاعلية من التصحيح المتكرر في أرضية الورشة.

تتطلب الظروف المختلفة تدابير مضادة مختلفة

كيفية تقليل الارتداد المرن في آلة ثني الأنابيب دون إبطاء الإنتاج كثيراً

عادةً ما تكون أفضل طريقة للتقليل هي مزيج من الإجراءات، وليست تعديلاً واحداً.

تعمل آلة ثني الأنابيب بشكل أفضل عندما تُعامل بيانات المادة وحالة العِدَد وإعدادات الماكينة كنظام واحد.

• أنشئ جدول تعويض حسب درجة المادة والقطر وسماكة الجدار ونصف قطر الثني.
• تحقق من الصلادة الفعلية أو مستوى مقاومة الشد عند وصول دفعة جديدة.
• افحص القوالب والمشابك والممسحات والماندريل قبل إلقاء اللوم على قيم البرنامج.
• استخدم قطعاً تجريبية لاعتماد القطعة الأولى عندما يكون التفاوت ضيقاً.
• ثبّت معلمات العملية بعد التأكيد لتجنب تغييرات المشغل غير المنضبطة.
• راجع تسلسل الثني عندما تتفاعل زوايا متعددة على أنبوب واحد.

بالنسبة إلى كثير من الورش، يأتي أسرع تحسن من فصل بيانات الإعداد بحسب مجموعات التطبيقات الفعلية.

والتجميع بحسب حجم الأنبوب فقط يكون عادةً عاماً أكثر من اللازم.

أما التجميع بحسب المادة والاستخدام النهائي فيعطي نتائج أكثر استقراراً لآلة ثني الأنابيب.

أكثر التقديرات الخاطئة شيوعاً تكون عادةً خارج برنامج الثني

أحد الأخطاء المتكررة هو افتراض أن الارتداد المرن مشكلة في الماكينة وحدها.

في الواقع، غالباً ما تكون اختلافات الأنابيب وعدم اتساق التشحيم والعِدَد البالية هي التي تسبب الخطأ.

وخطأ آخر هو نسخ الإعدادات من مشروع مماثل دون التحقق من متطلبات الاستخدام.

قد يتشابه أنبوب الدرابزين والأنبوب المرتبط بالضغط في الأبعاد، لكن توقعات الجودة ليست متشابهة.

كما يوجد تقدير خاطئ يتعلق بالتكلفة.

تركز بعض العمليات على سعر شراء الماكينة وتتجاهل خسائر الإعداد والخردة وإعادة العمل.

وهذا عادةً ما يخفي التكلفة الفعلية لضعف التحكم في الارتداد المرن لآلة ثني الأنابيب.

وتنظر الرؤية الأكثر توازناً إلى عمر العِدَد وقابلية التكرار وانضباط الصيانة واستقرار التجميع في المراحل اللاحقة.

ويدعم منطق القرار نفسه معدات التصنيع الدقيق الأخرى، بما في ذلك تكوين YK-BHD1250 المستخدم في حفر الهياكل الفولاذية، حيث يحمي التموضع المؤازر والصلابة واتساق العملية الدقة النهائية بصورة مباشرة.

ما يجب تأكيده قبل اعتماد طريقة للتحكم في الارتداد المرن

قبل توحيد أي إعداد لآلة ثني الأنابيب، ينبغي إتمام بعض الفحوصات.

• أكد متطلبات التفاوت الفعلية للجزء النهائي، وليس زاوية الثني فقط.
• تحقق مما إذا كان الأنبوب يدخل في اللحام أو الحفر أو التجميع بعد الثني.
• قارن دفعات المواد الحالية بالدفعات المستخدمة للبرامج المخزنة.
• قس تآكل العِدَد وتحقق من محاذاة المشبك.
• حدد ما إذا كان الثني الزائد وحده كافياً أو ما إذا كان دعم الماندريل يحتاج إلى تغيير أيضاً.
• قدّر جهد الصيانة اللازم للحفاظ على موثوقية قيم التصحيح بمرور الوقت.

عندما تكون هذه النقاط واضحة، يصبح تقليل الارتداد المرن أكثر قابلية للتنبؤ وأقل اعتماداً على الضبط المتكرر في أرضية الورشة.

وهذا عادةً ما يمثل الفرق بين النجاح العرضي والإنتاج المستقر.

تتمثل الخطوة العملية التالية في تصنيف مهام الثني حسب ظروف التطبيق، وتسجيل بيانات التعويض الفعلية، ومراجعة ما إذا كان إعداد آلة ثني الأنابيب الحالي يتوافق مع وظيفة الجزء وسلوك المادة وحدود العملية اللاحقة.
