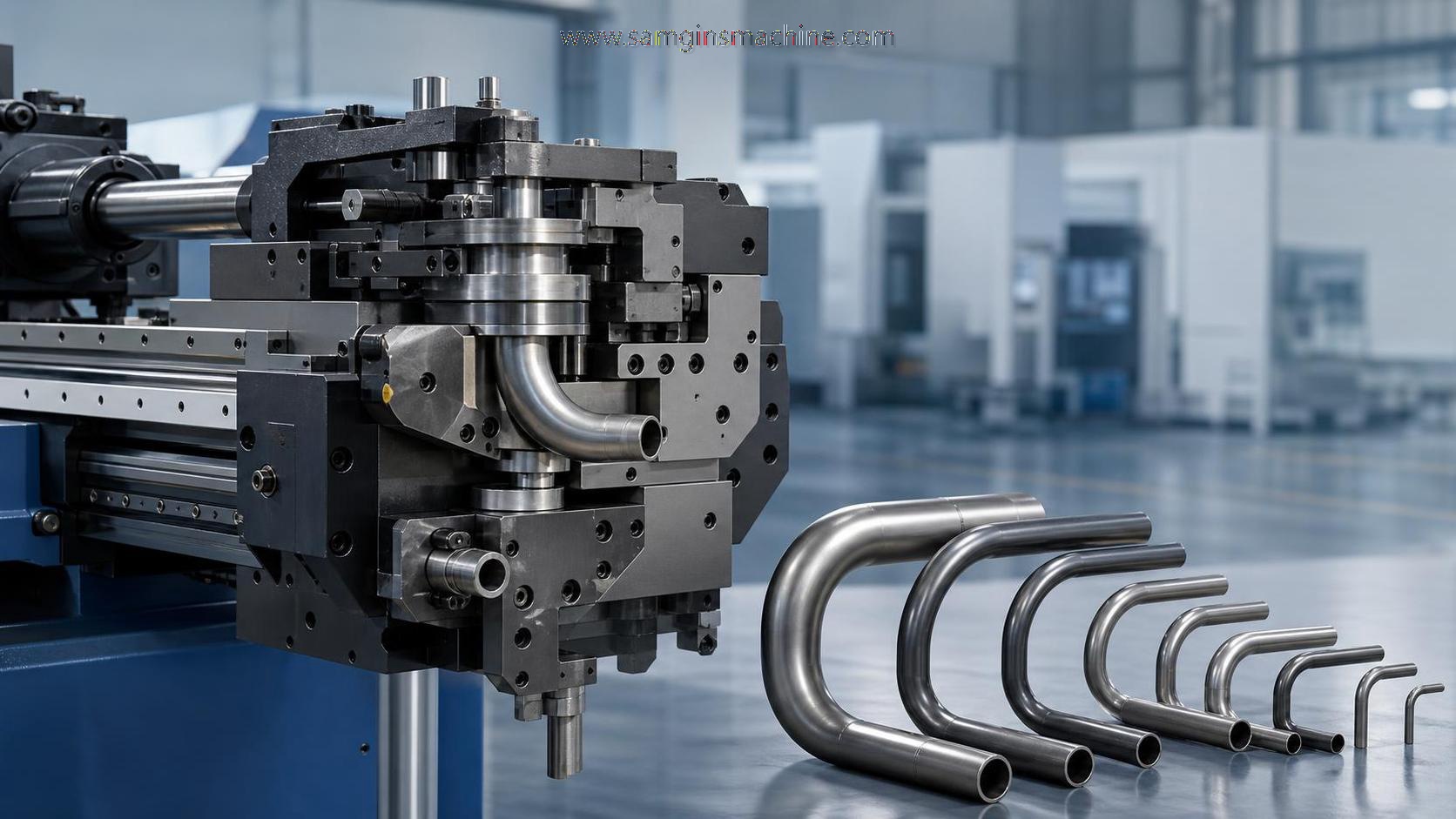

Пружинение при гибке труб становится производственной проблемой в реальных условиях цеха

Пружинение редко является лишь теоретической проблемой, когда трубогибочный станок ежедневно выполняет производственные задания.

Обычно оно проявляется в виде отклонения угла, проблем при подгонке и многократных пробных гибок.

В металлообработке это означает брак, снижение производительности и усиление контроля.

Один и тот же трубогибочный станок может вести себя совершенно по-разному при работе с тонкостенными трубами, конструкционными деталями и сборочными узлами с более жесткими допусками.

Именно поэтому контроль пружинения следует оценивать по области применения, а не по одному значению коррекции.

В проектах по поставке оборудования, особенно для смешанных экспортных рынков, стабильная точность гибки столь же важна, как и производительность станка.

Компании с широким опытом работы с оборудованием, такие как Wuxi Samgins, часто видят, что надежность процесса зависит от того, насколько хорошо свойства материала изучены до начала производства.

Почему разные задачи гибки приводят к разному поведению при пружинении

Пружинение возникает потому, что труба стремится восстановить форму после снятия усилия гибки.

Величина восстановления изменяется в зависимости от прочности материала, толщины стенки, радиуса гибки и состояния оснастки.

Она также зависит от назначения целевой детали.

Декоративная труба из нержавеющей стали может допускать небольшое отклонение угла.

Гидравлическая линия или компонент рамы обычно не может.

На практике первый вопрос заключается не просто в том, какой трубогибочный станок имеется в наличии.

Более правильный вопрос — какую повторяемость должна обеспечивать готовая деталь после снятия со станка.

Эта оценка влияет на выбор оснастки, величину перегиба, время настройки и метод контроля.

Основные переменные, влияющие на результат

• Материалы с более высокой прочностью обычно дают большее пружинение на трубогибочном станке.
• Больший радиус по центральной линии часто увеличивает восстановление по сравнению с более крутыми гибами.
• Более тонкие стенки легче деформируются, поэтому контроль угла и контроль формы взаимосвязаны.
• Изношенные матрицы и прижимные элементы снижают стабильность от партии к партии.
• Смазка, скорость подачи и поддержка оправкой могут изменять фактическую реакцию при гибке.

Тонкостенные нержавеющие и декоративные трубы требуют другого подхода к оценке

Для тонкостенных труб из нержавеющей стали пружинение — лишь часть проблемы.

Овальность, образование складок и следы на поверхности могут стать не менее важными.

В таких условиях трубогибочный станок нельзя настраивать только по углу.

Слишком большой перегиб может обеспечить требуемый угол, но ухудшить внешний вид.

Более надежный подход заключается в сочетании умеренного перегиба с правильным усилием зажима, надлежащей смазкой и стабильным положением оправки.

Различия между партиями материала имеют большее значение, чем ожидают многие цеха.

Даже при неизменных номинальных размерах различия в твердости могут заметно изменить конечный угол.

При повторяющемся производстве декоративных изделий пробные гибы следует сохранять в качестве эталонных образцов, а не выбрасывать после настройки.

Конструкционные трубы и толстостенные профили лучше реагируют на компенсацию процесса

Более тяжелые конструкционные трубы обычно демонстрируют менее заметную деформацию, но требуют большего усилия гибки.

Здесь пружинение часто становится проблемой повторяемости, а не состояния поверхности.

Трубогибочный станок, используемый для рам, опор или оснований оборудования, следует калибровать с учетом фактической геометрии производства.

Распространенная ошибка — использовать данные коррекции для аналогичного диаметра, но с другой толщиной стенки.

На чертеже такие детали выглядят близкими, однако их поведение после снятия со станка все равно может отличаться.

В таких работах цифровая компенсация угла и стабильная жесткость станка дают лучший результат, чем агрессивная ручная регулировка.

Та же логика применяется и в других процессах изготовления.

Например, линии для производства стальных конструкций ценят стабильность позиционирования, поскольку от нее зависит последующая сборка.

Такое оборудование, как 3D-сверлильный станок для H-балок, отражает этот подход, используя многоосевое позиционирование и жесткое управление шпинделем для обеспечения стабильной точности на последующих этапах.

При работе с узлами с жесткими допусками допустимый диапазон пружинения быстро сужается

Некоторые трубные детали сначала гнут, а затем сваривают, подгоняют или соединяют в компактные сборочные узлы.

В таких работах небольшая ошибка угла позднее вызывает более серьезную проблему совмещения.

Именно в таких случаях компенсацию на трубогибочном станке необходимо увязывать со следующим процессом.

Недостаточно проверять угол гибки изолированно.

Деталь следует проверять относительно точек подгонки, расположения отверстий и припуска на сварку.

Это особенно важно в производственных условиях, где выполняются поставки по нескольким региональным стандартам.

Если цех работает по процедурам ISO9001 или в соответствии с требованиями к поставкам, ориентированными на CE, прослеживаемость процесса становится частью контроля пружинения.

Зарегистрированные данные гибки, утвержденные образцы и стабильность работы оператора сокращают скрытые отклонения эффективнее, чем повторные корректировки непосредственно в цехе.

Разные условия требуют разных мер

Как уменьшить пружинение на трубогибочном станке без существенного снижения производительности

Наилучший метод уменьшения обычно представляет собой сочетание мер, а не одну регулировку.

Трубогибочный станок работает лучше, когда данные о материале, состояние оснастки и настройки станка рассматриваются как единая система.

• Создайте таблицу компенсации по марке материала, диаметру, толщине стенки и радиусу гибки.
• Проверяйте фактическую твердость или предел прочности при поступлении новой партии.
• Осматривайте матрицы, зажимы, разглаживающие башмаки и оправки, прежде чем винить значения программы.
• Используйте пробные детали для утверждения первой детали при жестких допусках.
• После подтверждения фиксируйте параметры процесса, чтобы избежать неконтролируемых изменений оператором.
• Пересматривайте последовательность гибки, когда на одной трубе взаимодействуют несколько углов.

Для многих цехов наиболее быстрый эффект дает разделение данных настройки по фактическим группам применения.

Группировка только по размеру трубы обычно слишком приблизительна.

Группировка по материалу и конечному назначению обеспечивает более стабильные результаты работы трубогибочного станка.

Наиболее распространенные ошибочные оценки обычно находятся за пределами программы гибки

Одна из частых ошибок — считать, что пружинение является исключительно проблемой станка.

В действительности отклонения труб, нестабильность смазки и изношенная оснастка часто вызывают ошибку.

Другая ошибка — копировать настройки из похожего проекта без проверки требований к эксплуатации.

Труба для поручня и труба, связанная с давлением, могут иметь одинаковые размеры, но разные требования к качеству.

Существует также ошибочная оценка со стороны затрат.

Некоторые предприятия сосредотачиваются на цене покупки станка и игнорируют потери при настройке, брак и доработку.

Это обычно скрывает реальную стоимость недостаточного контроля пружинения на трубогибочном станке.

Более сбалансированный подход учитывает срок службы инструмента, повторяемость, дисциплину технического обслуживания и стабильность последующей сборки.

Та же логика принятия решений применима к другому прецизионному оборудованию для изготовления, включая конфигурацию YK-BHD1250, используемую для сверления стальных конструкций, где сервопозиционирование, жесткость и стабильность процесса напрямую обеспечивают конечную точность.

Что необходимо подтвердить перед утверждением метода контроля пружинения

Перед стандартизацией любой настройки трубогибочного станка необходимо выполнить несколько проверок.

• Подтвердите фактические требования к допускам готовой детали, а не только угол гибки.
• Проверьте, подвергается ли труба сварке, сверлению или сборке после гибки.
• Сравните текущие партии материала с партиями, использованными для сохраненных программ.
• Измерьте износ оснастки и проверьте выравнивание зажимов.
• Определите, достаточно ли одного перегиба или необходимо также изменить поддержку оправкой.
• Оцените усилия по техническому обслуживанию, необходимые для сохранения надежности значений коррекции с течением времени.

Когда эти моменты ясны, уменьшение пружинения становится более предсказуемым и меньше зависит от повторной регулировки в цехе.

Именно это обычно отличает случайный успех от стабильного производства.

Практический следующий шаг — классифицировать задачи гибки по условиям применения, регистрировать фактические данные компенсации и проверить, соответствует ли текущая настройка трубогибочного станка функции детали, свойствам материала и ограничениям последующего процесса.
