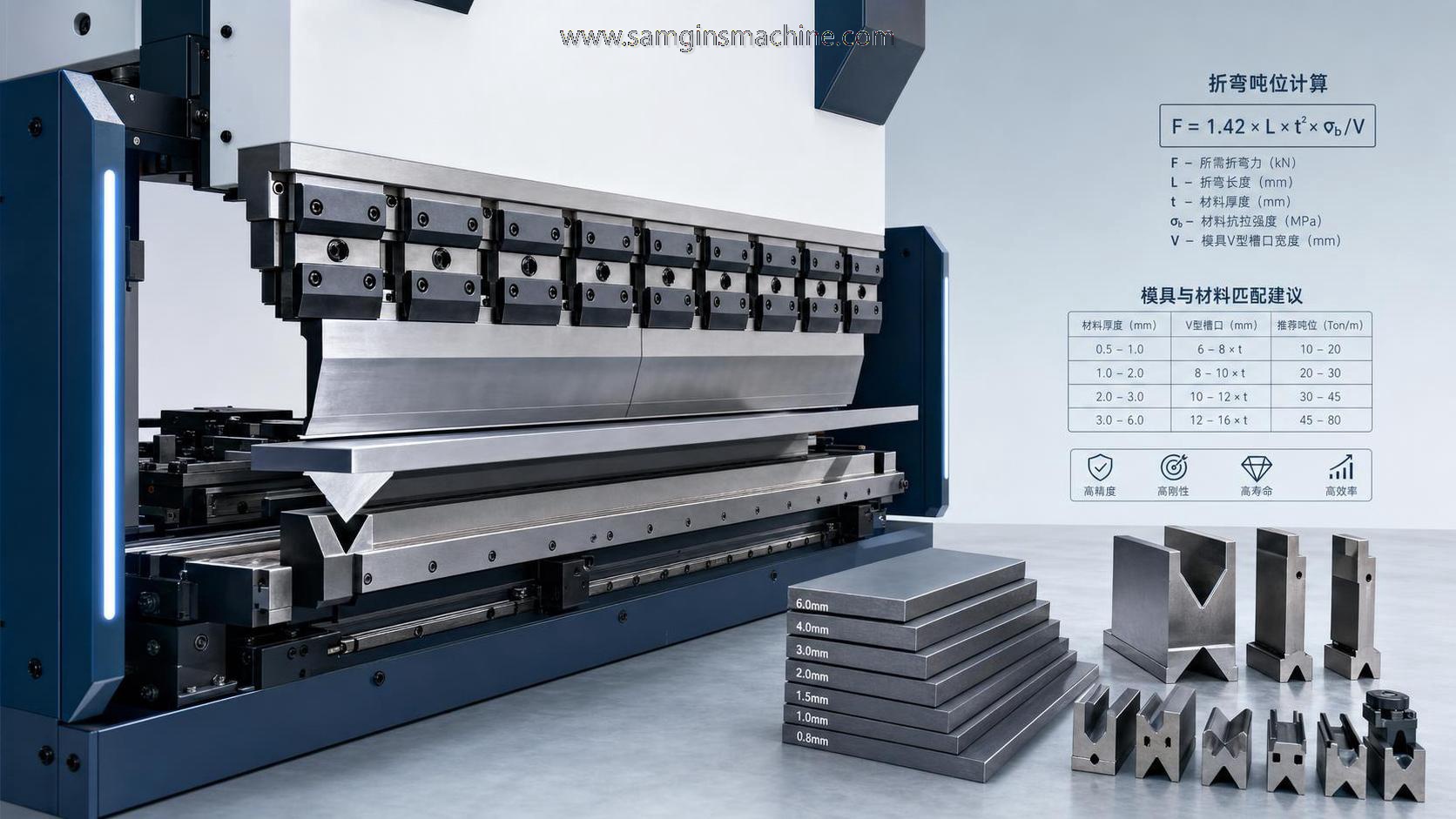

حساب حمولة مكبس الثني لتحديد حجم الماكينة بدقة

يبدأ اختيار مكبس الثني المناسب بحساب دقيق للحمولة.

يؤثر نوع المادة وسمكها وطول الثني والأدوات جميعها في القوة المطلوبة.

إذا كان التقدير منخفضًا جدًا، فقد تتوقف الماكينة أو تنتج ثنيات غير مستقرة.

وإذا كان مرتفعًا جدًا، ترتفع التكلفة الرأسمالية دون إضافة قيمة إنتاجية مفيدة.

لهذا السبب، يُعد حساب حمولة مكبس الثني مهمًا أثناء تقييم الماكينة.

يدعم الحساب الجيد السلامة وعمر الأدوات واستهلاك الطاقة واتساق القطع.

كما يساعد على مقارنة المعدات على أساس تقني، وليس فقط حسب السعة الاسمية.

في تخطيط الإنتاج الفعلي، غالبًا ما يكون هذا الفرق هو ما يحدد الاستثمارات الجيدة.

ما الذي تعنيه حمولة مكبس الثني فعليًا

حمولة مكبس الثني هي قوة التشكيل اللازمة لثني مادة على طول محدد.

ويُعبَّر عنها عادةً بالطن عبر طول العمل الكامل.

ومع ذلك، فإن الحمولة المقننة للماكينة ليست سوى جزء من الصورة.

تعتمد قوة الثني الفعلية على المهمة، وليس فقط على لوحة بيانات الماكينة.

فعلى سبيل المثال، يتطلب الفولاذ الطري والفولاذ المقاوم للصدأ بسماكة متساوية مستويات قوة مختلفة.

كما أن الثني الهوائي والثني القاعي والكبس تتطلب قيم حمولة مختلفة جدًا.

لذلك، يجب أن يبدأ تحديد حجم مكبس الثني بدقة من طريقة التشكيل المحددة.

المعادلة الأساسية وراء حساب مكبس الثني

تعتمد معادلة شائعة للثني الهوائي على قوة المادة وسمكها وطول الثني وفتحة القالب.

عمليًا، ترتفع الحمولة بسرعة عند زيادة السماكة.

كما ترتفع مع أطوال الثني الأكبر والمواد الأقوى.

عادةً ما يقلل قالب V الأعرض من متطلبات القوة.

أما القالب الأضيق فيزيد القوة، حتى عندما تظل هندسة القطعة متشابهة.

ولهذا السبب، تكون جداول الحمولة العامة مفيدة، لكنها لا تكفي بمفردها أبدًا.

فهي توفر أساسًا مرجعيًا، وليس إجابة كاملة لاختيار الماكينة.

يجب أن يتحقق التقييم النهائي لمكبس الثني دائمًا من نطاق التطبيق الكامل.

المدخلات النموذجية المستخدمة في الحساب

• درجة المادة ومقاومة الشد
• سماكة الصفيحة أو اللوح
• طول الثني الإجمالي
• عرض فتحة القالب
• طريقة الثني ودقة الزاوية المطلوبة
• حالة الأدوات وهامش الأمان المسموح به

العوامل التي تغيّر الحمولة أكثر مما هو متوقع

عادةً ما تكون السماكة أول متغير يراقبه الناس.

لكن قوة المادة غالبًا ما تسبب الخطأ الأكبر في التقديرات الأولية.

قد يواجه مكبس الثني المصمم للفولاذ الطري صعوبة مع أعمال الفولاذ عالي القوة أو الفولاذ المقاوم للصدأ.

يُنشئ اختيار الأدوات فجوة شائعة أخرى بين النظرية وواقع الإنتاج.

يمكن أن يؤدي استخدام فتحة V صغيرة إلى تحسين التحكم في التشكيل، لكنه يرفع القوة المطلوبة بشكل حاد.

كما قد تسبب القطع الطويلة مشكلات انحراف عبر السرير والكباس.

وهذا يعني أن تعويض تقوس الماكينة وصلابة الهيكل يصبحان جزءًا من قرار تحديد الحجم.

باختصار، تتعلق الحمولة بالقوة، لكن الثني الدقيق يعتمد أيضًا على هيكل الماكينة.

ثلاثة مصادر شائعة لسوء الحساب

1. افتراض أن جميع أنواع الفولاذ تتصرف مثل الفولاذ الطري
2. تجاهل هندسة الأدوات في تقدير القوة
3. اختيار سعة الماكينة دون احتياطي للإنتاج المتنوع

كيفية تحديد حجم مكبس الثني للإنتاج الفعلي

أفضل نهج هو تحديد حجم مكبس الثني بناءً على أثقل مهمة منتظمة.

لا تحدد الحجم اعتمادًا على قطع النماذج الأولية العرضية فقط.

بدلًا من ذلك، حدد المزيج الفعلي للمواد والأطوال ونطاقات السماكة.

ثم أضف هامشًا واقعيًا لتآكل الأدوات وتفاوت القطع والطلبات المستقبلية.

يستخدم العديد من المشترين سعة احتياطية تتراوح بين 20% و30%.

يساعد هذا الاحتياطي مكبس الثني على العمل بثبات دون تشغيله بالقرب من حدوده في كل وردية.

كما يحسن المتانة عندما يتضمن الإنتاج دفعات متغيرة وتغييرات إعداد متكررة.

وهذا مهم بشكل خاص في التصنيع التعاقدي والتصنيع متعدد الطرازات.

تسلسل تقييم عملي

1. أدرج أكبر مهام الثني وأكثرها تكرارًا
2. أكد درجات المواد، وليس السماكة فقط
3. طابق كل قطعة مع فتحة القالب المقصودة
4. احسب الحمولة حسب نوع المهمة وطول الثني
5. تحقق من طول السرير والارتفاع المفتوح والشوط وحدود المقياس الخلفي
6. أضف احتياطي تشغيل قبل اختيار الماكينة النهائي

لماذا لا تضمن الحمولة وحدها اختيار الماكينة المناسبة

قد يفي مكبس الثني بالحمولة المطلوبة ومع ذلك يفشل في تنفيذ المهمة عمليًا.

يحدث ذلك عادةً عند إغفال طول العمل أو الارتفاع المفتوح أو توافق الأدوات.

قد تحتاج القطع الكبيرة إلى عمق حلق أكبر أو تكوين هيكل مختلف.

وقد تشير أعمال الألواح الثقيلة أيضًا إلى عملية تشكيل أخرى بالكامل.

بالنسبة لتطبيقات الألواح السميكة، قد يكون الدرفلة أكثر كفاءة من التشكيل المتكرر بالمكبس.

في هذا السياق،ماكينة ثني ميكانيكية بثلاث درافيل مناسبة لتصنيع المعادن الثقيلة.

وهي مناسبة لسماكات الألواح البالغة 50mm أو أكثر، وتشكّل مقاطع أسطوانية أو مخروطية.

يساعد هذا النوع من المقارنة على تجنب إجبار مكبس الثني على أعمال لا ينبغي أن يتحملها.

يركز التقييم السليم على ملاءمة العملية أولًا، ثم سعة المعدات.

جدول مرجعي مفيد للفحص الأولي

أين تكون قدرة المورد مهمة أيضًا

يُعد تحديد حجم الماكينة مهمة حسابية، لكنه أيضًا مهمة لتقييم المورد.

ينبغي أن يشرح المورد كيفية مطابقة سعة مكبس الثني مع نطاق المهام.

ويشمل ذلك المعايير والتفاوتات وافتراضات الأدوات والسعة الاحتياطية.

تركز Wuxi Samgins International Trade Co., Ltd على المعدات الميكانيكية والمنتجات ذات الصلة.

يشمل نطاقها أنظمة مكابس الثني، وأدوات الماكينات CNC، وماكينات القطع بالليزر، ومعدات اللحام.

يُنظم الإنتاج والتصميم وفقًا لإدارة الجودة ISO9001 ومعايير CE الأوروبية.

وهذا مهم لأن الوثائق الفنية ينبغي أن تدعم ادعاء الحمولة بتفاصيل قابلة للاستخدام.

يكون عرض سعر الماكينة أقوى عندما يمكن تتبع حساب القوة والدفاع عنه.

الفحوصات النهائية قبل اختيار مكبس الثني

قبل الاعتماد النهائي، تحقق من أكثر من رقم الحمولة.

• أكد الحمولة عند طول العمل الكامل المطلوب
• تحقق مما إذا كانت القوة المقننة تتوافق مع الثني الهوائي أو طريقة أخرى
• راجع حدود الأدوات وتوافق القوالب
• قيّم صلابة الهيكل وتعويض التقوس وقابلية التكرار
• تحقق من الارتفاع المفتوح والشوط وعمق الحلق وحركة المقياس الخلفي
• اترك سعة كافية لتغييرات المواد المستقبلية

يجب أن يتناسب مكبس الثني مع خطة الإنتاج، وليس مع قطعة عينة واحدة فقط.

عندما تُحسب الحمولة بشكل صحيح، يصبح تحديد حجم الماكينة أكثر وضوحًا.

فهو يقلل المخاطر ويدعم جودة تشكيل مستقرة ويحافظ على توافق الاستثمار مع الإنتاج.

هذه هي القيمة العملية للتقييم الدقيق لمكبس الثني.

ابدأ بالمهام الفعلية، واحسب أرقام القوة بعناية، ثم اختر الماكينة بناءً على ذلك.
