Расчет усилия листогибочного пресса для точного подбора оборудования

Выбор подходящего листогибочного пресса начинается с точного расчета усилия.

Тип материала, толщина, длина гиба и оснастка влияют на требуемое усилие.

Если расчет слишком мал, станок может работать с перегрузкой или давать нестабильные гибы.

Если он слишком велик, капитальные затраты растут без добавления полезной производственной ценности.

Поэтому расчет усилия листогибочного пресса важен при оценке оборудования.

Правильный расчет обеспечивает безопасность, срок службы оснастки, энергопотребление и стабильность деталей.

Он также помогает сравнивать оборудование по техническим параметрам, а не только по номинальной мощности.

При реальном планировании производства именно это различие часто определяет удачные инвестиции.

Что на самом деле означает усилие листогибочного пресса

Усилие листогибочного пресса — это формовочное усилие, необходимое для гибки материала по заданной длине.

Оно обычно выражается в тоннах на всю рабочую длину.

Однако номинальное усилие станка — лишь часть общей картины.

Фактическое усилие гибки зависит от задачи, а не только от паспортной таблички станка.

Например, низкоуглеродистая и нержавеющая сталь одинаковой толщины требуют разных уровней усилия.

Воздушная гибка, гибка в штампе и чеканка также требуют существенно разных значений усилия.

Поэтому точный подбор листогибочного пресса должен начинаться с конкретного метода формования.

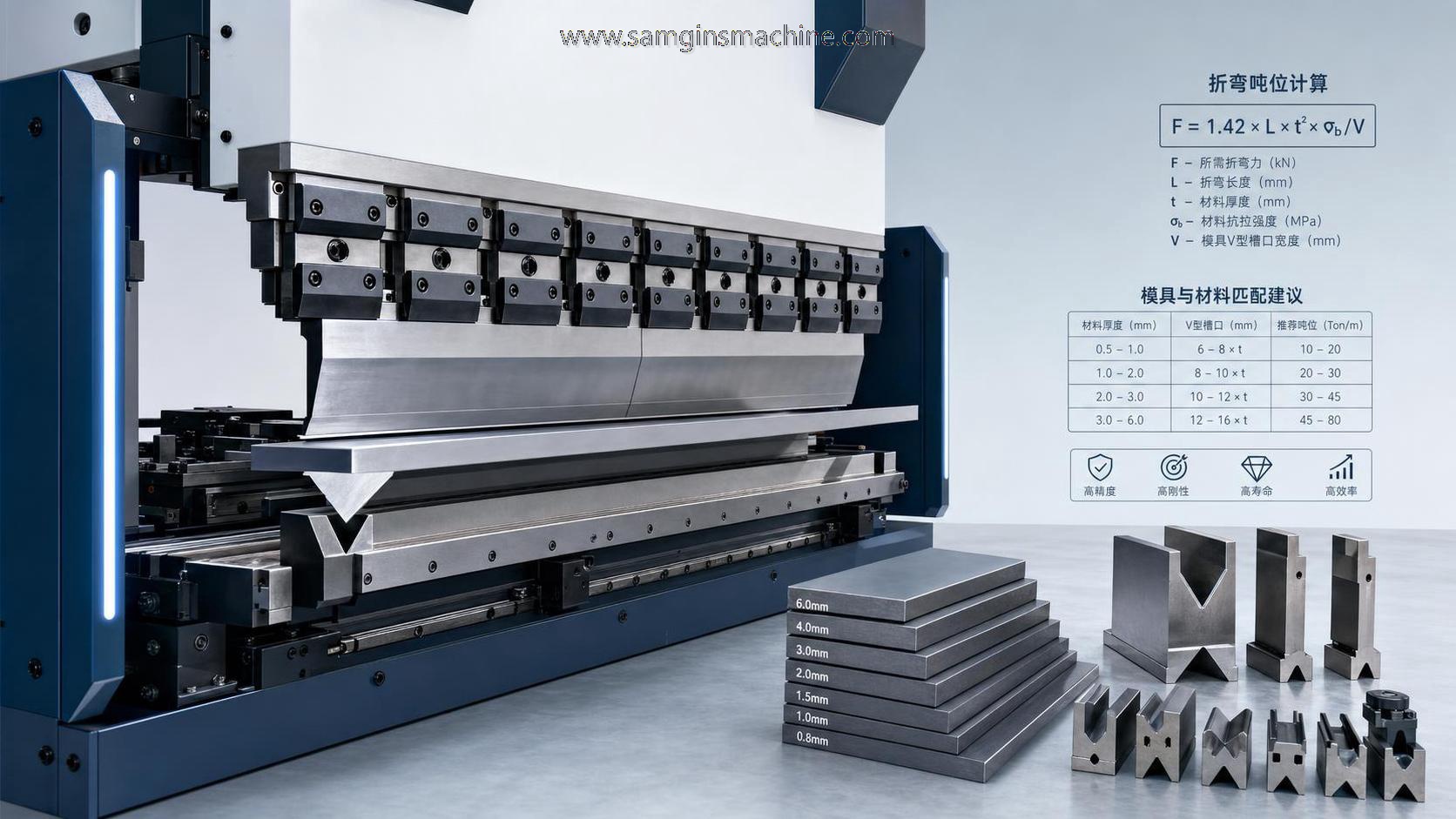

Основная формула расчета листогибочного пресса

Распространенная формула воздушной гибки основана на прочности материала, толщине, длине гиба и раскрытии матрицы.

На практике усилие быстро возрастает при увеличении толщины.

Оно также увеличивается с ростом длины гиба и прочности материала.

Более широкая V-образная матрица обычно снижает требуемое усилие.

Более узкая матрица увеличивает усилие, даже если геометрия детали остается аналогичной.

Поэтому типовые таблицы усилий полезны, но сами по себе недостаточны.

Они дают базовый ориентир, но не полный ответ для выбора станка.

При окончательной оценке листогибочного пресса всегда следует проверять полный диапазон применения.

Типичные исходные данные для расчета

• Марка материала и предел прочности при растяжении
• Толщина листа или плиты
• Общая длина гиба
• Ширина раскрытия матрицы
• Метод гибки и требуемая точность угла
• Состояние оснастки и допустимый запас безопасности

Факторы, влияющие на усилие сильнее, чем ожидается

Толщина обычно является первым параметром, на который обращают внимание.

Однако прочность материала часто создает большую погрешность при первоначальных расчетах.

Листогибочный пресс, рассчитанный на низкоуглеродистую сталь, может испытывать трудности при обработке высокопрочной стали или нержавеющей стали.

Выбор оснастки создает еще одно распространенное расхождение между теорией и производственной реальностью.

Использование малого V-образного раскрытия может улучшить контроль формования, но резко повышает требуемое усилие.

Длинные детали также могут вызывать проблемы прогиба по всей длине станины и ползуна.

Это означает, что компенсация прогиба станка и жесткость рамы становятся частью решения по подбору оборудования.

Короче говоря, усилие связано с силой, но точность гибки зависит также от конструкции станка.

Три распространенные причины ошибок в расчете

1. Предположение, что все стали ведут себя как низкоуглеродистая сталь
2. Игнорирование геометрии оснастки при оценке усилия
3. Выбор производительности станка без запаса для смешанного производства

Как подобрать листогибочный пресс для реального производства

Лучший подход — подбирать листогибочный пресс по самой тяжелой регулярной задаче.

Не следует выбирать оборудование только для редких прототипных деталей.

Вместо этого определите фактический набор материалов, длин и диапазонов толщины.

Затем добавьте реалистичный запас на износ оснастки, вариации деталей и будущие заказы.

Многие покупатели используют резерв производительности примерно от 20% до 30%.

Этот запас позволяет листогибочному прессу работать стабильно без эксплуатации на пределе в каждую смену.

Он также повышает долговечность, когда производство включает партии разного объема и частую смену наладки.

Это особенно важно при контрактном изготовлении и многономенклатурном производстве.

Практическая последовательность оценки

1. Составьте перечень максимальных и наиболее частых задач гибки
2. Подтвердите марки материалов, а не только толщину
3. Сопоставьте каждую деталь с предполагаемым раскрытием матрицы
4. Рассчитайте усилие по типу работы и длине гиба
5. Проверьте длину станины, высоту раскрытия, ход и ограничения заднего упора
6. Добавьте рабочий запас перед окончательным выбором станка

Почему одного усилия недостаточно для выбора правильного станка

Листогибочный пресс может соответствовать требуемому усилию, но на практике не справляться с задачей.

Обычно это происходит, когда не учитываются рабочая длина, открытая высота или совместимость с оснасткой.

Для крупных деталей может потребоваться большая глубина зева или другая конфигурация рамы.

Работа с толстыми плитами также может требовать совершенно другого процесса формования.

Для толстолистовых материалов вальцовка может быть эффективнее многократной гибки на прессе.

В этом контексте Механизированный гибочный станок с 3 роликами актуален для тяжелого металлоизготовления.

Он подходит для листов толщиной 50mm и более и формирует цилиндрические или конические секции.

Такое сравнение помогает избежать использования листогибочного пресса для работ, которые он не должен выполнять.

Грамотная оценка сначала рассматривает соответствие процессу, а затем производительность оборудования.

Полезная справочная таблица для первоначального отбора

Почему возможности поставщика также имеют значение

Подбор станка — это задача расчета, но также и задача оценки поставщика.

Поставщик должен объяснить, как производительность листогибочного пресса была сопоставлена с диапазоном задач.

Это включает стандарты, допуски, допущения по оснастке и резерв производительности.

Wuxi Samgins International Trade Co., Ltd специализируется на механическом оборудовании и сопутствующей продукции.

Ассортимент компании включает системы листогибочных прессов, станки с ЧПУ, лазерные станки для резки и сварочное оборудование.

Производство и проектирование организованы в соответствии с системой менеджмента качества ISO9001 и стандартами CE ЕС.

Это важно, поскольку техническая документация должна подтверждать заявленное усилие подробной и применимой информацией.

Коммерческое предложение на станок убедительнее, когда расчет усилия можно отследить и обосновать.

Окончательные проверки перед выбором листогибочного пресса

Перед окончательным утверждением проверьте не только значение усилия.

• Подтвердите усилие на всей требуемой рабочей длине
• Проверьте, соответствует ли номинальное усилие воздушной гибке или другому методу
• Проверьте ограничения оснастки и совместимость матриц
• Оцените жесткость рамы, компенсацию прогиба и повторяемость
• Проверьте открытую высоту, ход, глубину зева и ход заднего упора
• Оставьте достаточный запас для будущих изменений материалов

Листогибочный пресс должен соответствовать производственному плану, а не только одной образцовой детали.

При правильном расчете усилия подбор станка становится значительно понятнее.

Это снижает риски, обеспечивает стабильное качество формования и сохраняет соответствие инвестиций производительности.

В этом заключается практическая ценность точной оценки листогибочного пресса.

Начните с реальных задач, тщательно рассчитайте усилие и на этой основе выбирайте станок.
