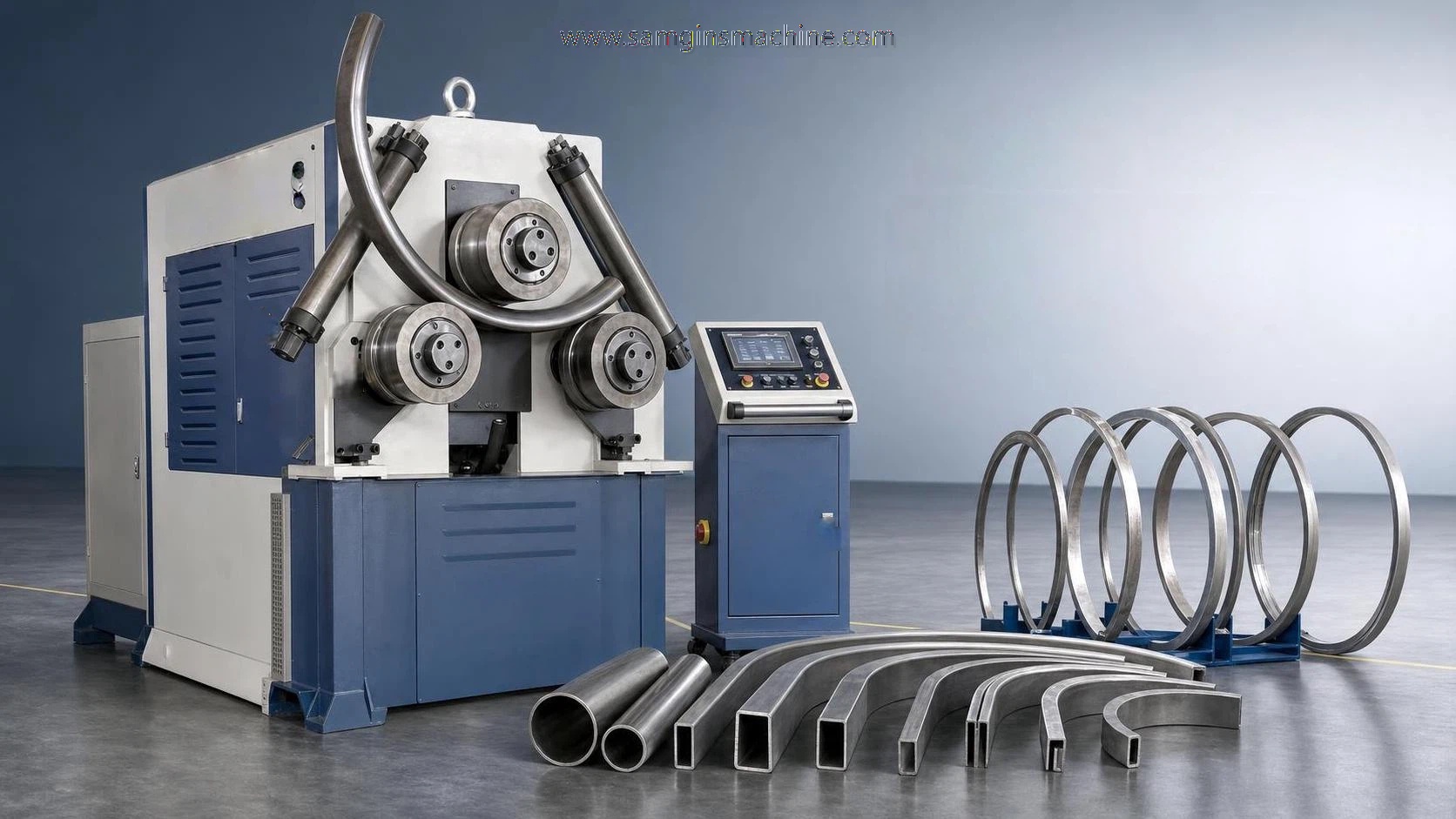

ماذا تفعل آلة ثني المقاطع فعليًا؟

آلة ثني المقاطع هي آلة تشكيل تثني المقاطع المعدنية إلى أنصاف أقطار مضبوطة دون قطع المادة وإعادة وصلها.

ومن الناحية العملية، تتعامل مع الأنابيب والمواسير والقضبان المسطحة والزوايا والقنوات والمقاطع المماثلة المستخدمة في خطوط التصنيع.

وهذا مهم لأن الأجزاء المنحنية تظهر في كل مكان، بدءًا من الإطارات والواقيات وصولًا إلى الدعامات الإنشائية والتجميعات المرتبطة بالضغط.

آلة ثني المقاطع الجيدة تفعل أكثر من مجرد إجراء ثنية.

فهي تساعد على التحكم في قابلية التكرار، وتقليل التصحيح اليدوي، والحفاظ على التشوه ضمن نطاق مقبول للعمليات اللاحقة.

تعتمد طريقة التشكيل المعتادة على البكرات.

تمر المادة عبر بكرات تشغيل، ويُضبط الضغط حتى الوصول إلى الانحناء المطلوب.

وبالمقارنة مع طرق الثني الارتجالية، يوفر ذلك هندسة أكثر دقة وإنتاج دفعات أكثر استقرارًا.

وبالنسبة للشركات التي تعمل في مجالات الثني والقطع واللحام والتشطيب، غالبًا ما يكون هذا الاتساق هو الميزة الحقيقية.

لطالما ركزت شركة Wuxi Samgins International Trade Co., Ltd على هذا النوع من تكامل معدات تشغيل المعادن.

ويعكس نطاق منتجاتها الأوسع، المبني على إدارة ISO9001 والمعايير الموجهة نحو CE، كيفية اندماج ثني المقاطع ضمن سير عمل التصنيع الأوسع.

ما المواد التي يمكن لآلة ثني المقاطع التعامل معها بكفاءة؟

الإجابة المختصرة هي معظم المقاطع المعدنية الشائعة، لكن الأداء يعتمد على شكل المقطع وسماكة الجدار وحالة المعالجة ونصف القطر المطلوب.

الفولاذ الكربوني هو المادة الأكثر شيوعًا لآلة ثني المقاطع.

فهو ينثني بصورة متوقعة ويلائم مكونات البناء وقواعد الماكينات والواقيات والحوامل وحلقات الدعم.

كما يُعالج الفولاذ المقاوم للصدأ على نطاق واسع.

ويتطلب تحكمًا أدق لأن الارتداد المرن فيه أكبر، ولأن علامات السطح غير مقبولة بدرجة كبيرة في العديد من الأعمال.

تكون مقاطع الألومنيوم أسهل في التشوه، لكنها أكثر عرضة للخدش وقد تتشوه إذا تم ضبط ضغط البكرات بشكل غير صحيح.

يمكن لبعض إعدادات آلات ثني المقاطع أيضًا العمل مع النحاس أو النحاس الأصفر أو السبائك الخاصة.

ومع ذلك، فإن المادة ليست سوى جزء من القرار.

فالمقطع نفسه غالبًا ما يحدد ما إذا كان الثني سهلًا أم ينطوي على مشكلات.

• عادةً ما تنثني الأنابيب والمواسير الدائرية بسلاسة باستخدام العدد والدعم المناسبين.
• تحتاج الأنابيب المربعة والمستطيلة إلى اهتمام أكبر بانهيار الزوايا وتسطح الجدران.
• قد يلتوي الحديد الزاوي إذا لم يتم التحكم في مسار التغذية.
• تتطلب القنوات والكمرات ماكينات أقوى ومحاذاة دقيقة للبكرات.
• يمكن ثني القضبان المسطحة بالطريقة السهلة أو الصعبة، مما يغير القوة المطلوبة بشكل كبير.

من الأخطاء الشائعة الاكتفاء بالسؤال: «هل يمكن لآلة ثني المقاطع هذه معالجة الفولاذ المقاوم للصدأ؟»

السؤال الأفضل هو ما إذا كانت تستطيع معالجة ذلك المقاس المحدد للمقطع وسماكته ونصف قطره دون تشوه غير مقبول.

ما الأشكال التي يمكن لآلة ثني المقاطع إنتاجها في الإنتاج الفعلي؟

يفكر معظم الناس أولًا في الأقواس البسيطة، ولا يزال هذا هو الاستخدام الأكثر شيوعًا.

لكن آلة ثني المقاطع يمكنها عادةً تشكيل نطاق أوسع من الأجزاء عندما تتوافق الماكينة والعدد والمادة بالشكل الصحيح.

تشمل المخرجات الشائعة منحنيات ذات أنصاف أقطار كبيرة وحلقات كاملة وحلقات جزئية وأشكال لولبية وإطارات منحنية.

تحتاج بعض التطبيقات إلى ثنيات يسرى ويمنى متطابقة للتجميعات المتماثلة.

وتحتاج تطبيقات أخرى إلى أجزاء قوسية قابلة للتكرار تُلحَم لاحقًا لتكوين خزانات أو دعامات أو حاويات للماكينات.

تعتمد دقة الشكل على أكثر من مجرد الرسم المستهدف.

يحتاج المشغلون إلى مراعاة الارتداد المرن وطول الجزء المستقيم عند الدخول وذاكرة المادة وتصحيح موضع البكرات أثناء التشغيل التجريبي.

ولهذا السبب، غالبًا ما تنشئ الورش ذات الخبرة عينة أولًا، ثم تثبت الإعدادات للدفعة.

يوفر الجدول أدناه طريقة عملية لتقييم ما يُتوقع من آلة ثني المقاطع القيام به.

أين تُستخدم آلة ثني المقاطع غالبًا؟

الاستخدام الصناعي أوسع مما يتوقعه كثير من الباحثين لأول مرة.

تظهر آلة ثني المقاطع في الأعمال الفولاذية الإنشائية ومعدات النقل والتصنيع العام وإنتاج دعامات خطوط الأنابيب والآلات الزراعية.

كما أنها شائعة في الأعمال المعدنية المعمارية، حيث يجب تكرار الدرابزينات المنحنية والإطارات والأجزاء الإنشائية الزخرفية بصورة متسقة.

في التصنيع الأثقل، غالبًا ما تنتقل المقاطع المنحنية مباشرة إلى خلايا اللحام أو محطات التجميع أو مراحل التشغيل الآلي.

وهنا يصبح تخطيط المعدات أكثر ترابطًا.

فعلى سبيل المثال، قد تحتاج الحلقات المنحنية أو المقاطع الأسطوانية لاحقًا إلى تدوير مضبوط أثناء لحام الوصلات.

في سير العمل هذا، يمكن لنظام دعم مثلدوّار لحام بضبط بالبراغي أن يتناسب بشكل طبيعي بعد الثني.

ويتلاءم نطاق حمولته، من 2T إلى 800T عبر طرازات مثل XHGK-2 إلى XHGK-800، مع تصنيع الأجزاء الأسطوانية بأحجام مختلفة جدًا.

وهذا مهم بشكل خاص في أعمال أوعية الضغط ولحام الأنابيب كبيرة القطر والورش الثقيلة.

لذلك، نادرًا ما تكون آلة ثني المقاطع عملية شراء منفصلة.

وفي الغالب، تكون محطة واحدة ضمن سلسلة تشكيل ولحام تشمل القطع والمناولة والتركيب والتدوير والتشطيب.

كيف تختار آلة ثني المقاطع المناسبة دون إنفاق مبالغ زائدة؟

عادةً ما يسوء اختيار الماكينة عندما تتم مناقشة نصف القطر، بينما يتم تجاهل ظروف الإنتاج الكاملة.

تتمثل نقطة البداية المفيدة في تحديد خمسة أمور بوضوح.

• درجة المادة وصلادتها
• شكل المقطع وأبعاده
• نصف القطر الداخلي أو نصف قطر خط المنتصف المستهدف
• متطلبات التفاوت والمظهر
• حجم الدفعة وإيقاع الإنتاج

إذا كان العمل يتغير باستمرار، فإن مرونة الإعداد تكون أهم من القوة القصوى وحدها.

وإذا كان الجزء نفسه يتكرر يوميًا، تصبح الأتمتة وقابلية التكرار للإعدادات المسبقة أكثر قيمة.

تشمل التفاصيل التي ينبغي معرفتها قطر البكرات وقوة الأعمدة ونوع التشغيل والتخطيط الرأسي أو الأفقي وطريقة التحكم.

في بعض الخطوط، لا يقتصر السؤال على ما إذا كانت آلة ثني المقاطع قادرة على تشكيل الانحناء.

بل يتعلق بما إذا كان الجزء يخرج جاهزًا للحام أو الثقب أو الطلاء أو التجميع دون إعادة عمل.

وهذا أحد أسباب قدرة الموردين ذوي الخبرة في القطع CNC ودرفلة الألواح وأتمتة اللحام ومعدات الثني على تقديم إرشادات مطابقة أكثر فائدة.

ما المشكلات التي تظهر غالبًا أثناء ثني المقاطع؟

تظهر عدة مشكلات بشكل متكرر، ويمكن الوقاية من معظمها قبل بدء الإنتاج الكامل.

الارتداد المرن هو المشكلة الأكثر شيوعًا.

يبدو المقطع صحيحًا أثناء التشكيل، ثم يرتخي بعد التحرير ولا يحقق نصف القطر المستهدف.

تُعد علامات السطح مصدر قلق آخر، خاصةً مع الفولاذ المقاوم للصدأ أو الألومنيوم أو الأجزاء المعمارية الظاهرة.

قد تتسطح المقاطع رقيقة الجدار، بينما قد تلتوي المقاطع غير المتماثلة خارج المستوى.

يمكن أن يسبب استقامة الأطراف أيضًا بعض الالتباس.

لا يمكن ثني بعض المقاطع بشكل نظيف بدءًا من أول مليمتر، ولذلك قد يكون التشذيب ضروريًا.

عادةً ما تمنع بعض الفحوصات المفاجآت المكلفة:

• شغّل عينة باستخدام دفعة المادة الفعلية، وليس قيم الكتالوج فقط.
• أكد ما إذا كانت جودة السطح الجمالية مهمة بقدر أهمية الشكل الهندسي.
• قس الارتداد المرن بعد التحرير، وليس أثناء الدرفلة فقط.
• تحقق مما إذا كانت حرارة اللحام اللاحقة ستغير الشكل النهائي.
• طابق معدات المناولة مع طول الجزء ووزنه قبل بدء الثني.

في التصنيع المتكامل، قد تهم حتى سرعة التدوير في مرحلة اللحام لاحقًا.

بالنسبة للتجميعات الأسطوانية، قد يساعد الاستخدام الثاني لـدوّار لحام بضبط بالبراغي في الحفاظ على موضع لحام ثابت من خلال التحكم بالسرعة VFD.

إذًا، متى تكون آلة ثني المقاطع الاستثمار المناسب؟

تصبح آلة ثني المقاطع الخيار المناسب عندما تكون المقاطع المنحنية متكررة بما يكفي لأن يؤدي التشكيل اليدوي إلى إبطاء التسليم أو إضعاف الاتساق.

كما أنها خيار مناسب عندما يجب أن تتطابق الأجزاء من دفعة إلى أخرى وأن تدخل بشكل موثوق في خطوات التصنيع اللاحقة.

عادةً ما يأتي أفضل قرار شراء من تحديد المسار الكامل للجزء.

ابدأ بالمادة والمقطع ونصف القطر.

ثم تحقق من التفاوت وحجم الإنتاج ومهارة المشغل وما يحدث بعد الثني.

إذا كان المقطع المثني سيُجمع في أسطوانات أو إطارات أو هياكل ملحومة، فقيّم تلك المحطات المرتبطة في الوقت نفسه.

غالبًا ما تؤدي هذه الرؤية الأوسع إلى اختيار أفضل للماكينة من مجرد مقارنة بطاقات الأسعار.

باختصار، لا تقتصر آلة ثني المقاطع على جعل المعدن منحنيًا.

بل تتعلق بإنتاج أجزاء منحنية قابلة للاستخدام بجودة متوقعة وتكلفة يمكن إدارتها وتصحيحات لاحقة أقل.

الخطوة العملية التالية هي إدراج مقاطعك الدقيقة وأنصاف الأقطار المطلوبة والكميات السنوية وعمليات ما بعد الثني، ثم مقارنة الماكينات وفقًا لعبء العمل الفعلي هذا.
