Что на самом деле делает профилегиб?

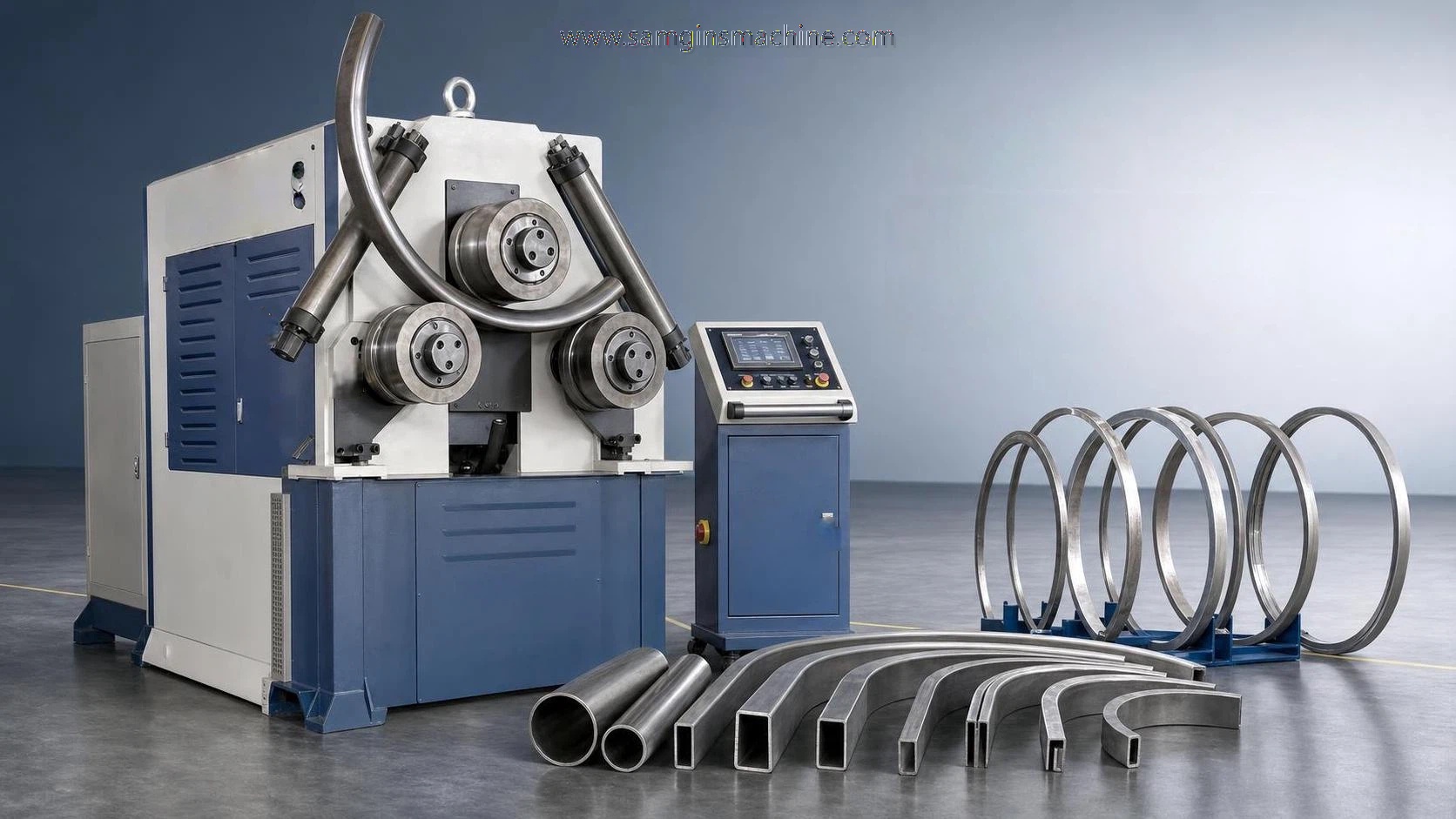

Профилегиб — это формовочная машина, которая изгибает металлические профили по заданным радиусам без резки и повторного соединения материала.

На практике он обрабатывает трубы, трубки, полосы, уголки, швеллеры и аналогичные профили, используемые в производственных линиях.

Это важно, поскольку изогнутые детали применяются повсеместно: от рам и защитных ограждений до конструкционных опор и узлов, работающих под давлением.

Хороший профилегиб делает больше, чем просто выполняет изгиб.

Он помогает обеспечивать повторяемость, сокращает объем ручной корректировки и удерживает деформацию в допустимых пределах для последующих операций.

Обычно для формовки используются ролики.

Материал проходит через приводные ролики, а давление регулируется до достижения требуемой кривизны.

По сравнению с импровизированными методами гибки это обеспечивает более точную геометрию и более стабильное серийное производство.

Для компаний, работающих с гибкой, резкой, сваркой и финишной обработкой, именно такая стабильность часто является главным преимуществом.

Wuxi Samgins International Trade Co., Ltd уже давно специализируется на комплексной поставке такого металлообрабатывающего оборудования.

Ее широкий ассортимент продукции, сформированный в соответствии с системой менеджмента ISO9001 и стандартами, ориентированными на CE, отражает роль профильной гибки в более масштабных производственных процессах.

Какие материалы профилегиб может эффективно обрабатывать?

Краткий ответ: большинство распространенных металлических профилей, однако производительность зависит от формы сечения, толщины стенки, состояния материала и требуемого радиуса.

Углеродистая сталь является наиболее распространенным материалом для профилегиба.

Она предсказуемо гнется и подходит для строительных компонентов, оснований машин, защитных ограждений, кронштейнов и опорных колец.

Нержавеющая сталь также широко обрабатывается.

Она требует более точного контроля, поскольку пружинение сильнее, а следы на поверхности во многих случаях недопустимы.

Алюминиевые профили легче деформируются, однако они легче царапаются и могут исказиться при неправильно настроенном давлении роликов.

Некоторые конфигурации профилегибов также могут работать с медью, латунью или специальными сплавами.

Однако материал — лишь часть решения.

Именно сечение профиля часто определяет, будет ли гибка простой или проблемной.

• Круглые трубы и трубки обычно гнутся плавно при правильной оснастке и поддержке.
• Квадратные и прямоугольные трубы требуют большего внимания к смятию углов и сплющиванию стенок.
• Уголок может скручиваться, если траектория подачи не контролируется.
• Швеллеры и балки требуют более мощных машин и точного выравнивания роликов.
• Полосы можно гнуть по легкой или трудной оси, что существенно изменяет требуемое усилие.

Распространенная ошибка — спрашивать только: «Может ли этот профилегиб обрабатывать нержавеющую сталь?»

Лучше спросить, может ли он обработать профиль именно такого размера, толщины и радиуса без недопустимой деформации.

Какие формы может создавать профилегиб в реальном производстве?

Большинство людей в первую очередь думают о простых дугах, и это по-прежнему наиболее частое применение.

Однако профилегиб обычно может формировать более широкий диапазон деталей, если машина, оснастка и материал подобраны правильно.

К распространенным изделиям относятся кривые большого радиуса, полные кольца, части колец, спиральные формы и изогнутые рамы.

В некоторых областях применения требуются симметричные левый и правый изгибы для симметричных сборок.

В других случаях необходимы повторяемые сегменты дуг, которые затем будут свариваться в резервуары, опоры или корпуса оборудования.

Точность формы зависит не только от целевого чертежа.

Операторам необходимо учитывать пружинение, прямой участок на входе, память материала и корректировку положения роликов во время пробных прогонов.

Именно поэтому опытные мастерские часто сначала изготавливают образец, а затем фиксируют настройки для партии.

Приведенная ниже таблица позволяет практически оценить, что должен уметь профилегиб.

Где профилегиб используется чаще всего?

Промышленное применение шире, чем ожидают многие, впервые изучающие этот вопрос.

Профилегиб используется в производстве строительных металлоконструкций, транспортного оборудования, общем металлообрабатывающем производстве, изготовлении опор для трубопроводов и сельскохозяйственной техники.

Он также распространен в архитектурной металлообработке, где изогнутые перила, рамы и декоративные конструкционные детали должны стабильно повторяться.

В тяжелом производстве изогнутые профили часто сразу поступают в сварочные ячейки, на сборочные участки или на механическую обработку.

Именно здесь планирование оборудования становится более взаимосвязанным.

Например, изогнутые кольца или цилиндрические секции впоследствии могут нуждаться в контролируемом вращении во время сварки шва.

В таком рабочем процессе после гибки естественно может использоваться такая система поддержки, как сварочный роликовый вращатель с регулировкой болтами.

Его диапазон грузоподъемности — от 2T до 800T в моделях от XHGK-2 до XHGK-800 — подходит для изготовления цилиндрических изделий в самых разных масштабах.

Это особенно актуально при производстве сосудов под давлением, сварке труб большого диаметра и в тяжелых производственных цехах.

Таким образом, профилегиб редко приобретается как отдельное оборудование.

Чаще всего он является одной из станций в цепочке формовки и сварки, включающей резку, перемещение, сборку, вращение и финишную обработку.

Как выбрать подходящий профилегиб без лишних затрат?

Выбор машины обычно оказывается неправильным, когда обсуждается радиус, но игнорируются полные условия производства.

Полезной отправной точкой является четкое определение пяти параметров.

• Марка материала и твердость
• Форма и размеры сечения
• Требуемый внутренний радиус или радиус по осевой линии
• Требования к допускам и внешнему виду
• Размер партии и производственный ритм

Если работы часто меняются, гибкость настройки важнее одной лишь максимальной силы.

Если одна и та же деталь повторяется ежедневно, автоматизация и повторяемость предварительно заданных настроек становятся более ценными.

Важные параметры включают диаметр роликов, прочность валов, тип привода, вертикальную или горизонтальную компоновку и метод управления.

Для некоторых линий вопрос состоит не только в том, может ли профилегиб создать нужную кривую.

Он также заключается в том, выходит ли деталь готовой к сварке, сверлению, нанесению покрытия или сборке без доработки.

Это одна из причин, по которой поставщики с опытом в области CNC-резки, вальцовки листа, автоматизации сварки и гибочного оборудования могут предложить более полезные рекомендации по подбору.

Какие проблемы чаще всего возникают при профильной гибке?

Ряд проблем возникает регулярно, и большинство из них можно предотвратить до начала полномасштабного производства.

Наиболее известная из них — пружинение.

Профиль выглядит правильным во время формовки, затем после снятия нагрузки распрямляется и не соответствует требуемому радиусу.

Следы на поверхности — еще одна проблема, особенно при работе с нержавеющей сталью, алюминием или видимыми архитектурными деталями.

Тонкостенные профили могут сплющиваться, тогда как несимметричные профили могут скручиваться из плоскости.

Прямолинейность концов также может вызывать сложности.

Некоторые профили невозможно качественно согнуть с самого первого миллиметра, поэтому может потребоваться обрезка.

Несколько проверок обычно позволяют избежать дорогостоящих неожиданностей:

• Выполните пробный образец из фактической партии материала, а не только на основе каталожных значений.
• Уточните, имеет ли качество внешней поверхности такое же значение, как и геометрия.
• Измеряйте пружинение после снятия нагрузки, а не только во время прокатки.
• Проверьте, изменит ли нагрев при последующей сварке окончательную форму.
• До начала гибки подберите оборудование для перемещения в соответствии с длиной и массой детали.

В комплексном производстве даже скорость вращения на этапе сварки впоследствии может иметь значение.

Для цилиндрических сборок повторное применение сварочного роликового вращателя с регулировкой болтами может помочь поддерживать стабильное позиционирование при сварке благодаря регулированию скорости с помощью VFD.

Итак, когда профилегиб является правильной инвестицией?

Профилегиб становится правильным выбором, когда изогнутые профили требуются настолько часто, что ручная формовка замедляет поставки или снижает стабильность качества.

Он также хорошо подходит, когда детали должны соответствовать друг другу от партии к партии и надежно поступать на последующие этапы производства.

Лучшее решение о покупке обычно принимается на основе анализа всего маршрута детали.

Начните с материала, сечения и радиуса.

Затем проверьте допуски, объем производства, квалификацию оператора и операции после гибки.

Если изогнутый профиль будет собираться в цилиндры, рамы или сварные конструкции, одновременно оцените эти связанные участки.

Такой более широкий подход обычно приводит к лучшему выбору машины, чем сравнение одних лишь ценников.

Короче говоря, профилегиб предназначен не только для придания металлу кривизны.

Он предназначен для производства пригодных к использованию изогнутых деталей с предсказуемым качеством, контролируемыми затратами и меньшим количеством последующих корректировок.

Следующий практический шаг — составить перечень ваших точных профилей, требуемых радиусов, годовых объемов и операций после гибки, а затем сравнить машины с этой реальной рабочей нагрузкой.
