قبل تشغيل أي خلية لحام آلية، يركز المصنعون عادةً على الحمولة، ومدى الوصول، وتكوين الشعلة، وزمن الدورة. هذه الأمور مهمة، لكنها ليست البوابة الأولى. نقطة البداية الحقيقية هي السلامة. إذا كان المصنع يسأل: «ما معايير السلامة التي يجب أن يفي بها روبوت اللحام قبل تركيبه في مصنع؟»، فالإجابة ليست شهادة واحدة أو بنداً واحداً في قائمة تحقق. إنها مزيج من تصميم سلامة الآلات، والمتطلبات الخاصة بالروبوتات، والامتثال الكهربائي، ووسائل الحماية، ووظائف الطوارئ، وتقييم مخاطر موثق يتوافق مع التطبيق الفعلي.

من الناحية العملية، قد يكون روبوت اللحام سليماً ميكانيكياً ومع ذلك غير آمن للتركيب. يضيف اللحام بالقوس مخاطر لا توجد في كثير من المهام الروبوتية الأخرى: درجات حرارة مرتفعة، وتناثر معدني، وأبخرة، وإشعاع القوس، ومكونات كهربائية حية، ومحاور متحركة، وأنظمة تغذية الأسلاك، وإمداد الغاز، وغالباً مقلّبات دوارة أو مسارات خارجية. لذلك، يجب أن يغطي معيار التركيب الخلية بأكملها، وليس ذراع الروبوت فقط.

يُقيَّم روبوت اللحام كنظام، وليس كذراع مستقل

هنا تتأخر مشاريع كثيرة. قد يؤكد المشتري أن علامة الروبوت التجارية مستخدمة على نطاق واسع ويفترض أن مسألة الامتثال قد حُسمت. وغالباً لا يكون الأمر كذلك. قبل التركيب، ينبغي للمصنع تقييم التجميعة الكاملة: الروبوت، ووحدة التحكم، ومصدر طاقة اللحام، ووحدة تنظيف الشعلة، ومغذي الأسلاك، وسياج السلامة، وأقفال التعشيق، والمقلّب، وتجهيزات تثبيت قطعة العمل، ونظام شفط الأبخرة، ومنطق التحكم الذي يربط بينها.

بالنسبة لمعظم المشاريع الصناعية، تشمل المراجع الأساسية ISO 12100 لتقييم المخاطر وخفضها، وISO 10218 لسلامة الروبوتات الصناعية، وعند الاقتضاء، متطلبات الأسواق الإقليمية مثل مطابقة CE في أوروبا. وإذا كان النظام يتضمن وظائف تحكم متعلقة بالسلامة، فقد تنطبق أيضاً ISO 13849 أو IEC 62061، وفقاً لمسار التصميم الذي يستخدمه مصنّع الآلة. وعادة ما تُقيّم المعدات الكهربائية وفقاً لـ IEC 60204-1. لا تحل هذه المعايير محل المتطلبات القانونية المحلية، لكنها تشكل الإطار العملي الذي يعمل ضمنه معظم الموردين وشركات التكامل الجادة.

المعايير التي تهم عادةً قبل التركيب

من المفيد النظر إلى الامتثال باعتباره طبقات منفصلة.

في المستوى الأساسي توجد السلامة العامة للآلات. يُعد ISO 12100 مهماً لأنه يطلب من المصنّع أو شركة التكامل تحديد المخاطر، وتقدير مستوى الخطر، وخفضه من خلال التصميم، ووسائل الحماية، ومعلومات الاستخدام. قد يبدو ذلك مجرداً إلى أن توضع خلية لحام في أرضية المصنع. عندها يصبح عملياً جداً: هل يمكن لشخص الوصول إلى منطقة القوس؟ ماذا يحدث إذا انخفض ضغط الهواء؟ هل يستطيع الروبوت إعادة التشغيل تلقائياً بعد التوقف؟ هل توجد نقطة انحشار بين الروبوت ومقلّب برأس وذيل؟

الطبقة التالية هي سلامة الروبوت. ينطبق ISO 10218-1 على الروبوت نفسه، بينما يركز ISO 10218-2 على نظام الروبوت والتكامل. بالنسبة لمالكي المصانع، غالباً ما يكون الجزء الثاني هو الأهم، لأن مخاطر التركيب تعتمد على التخطيط، ونقاط الوصول، ومسافات السلامة، وأوضاع التشغيل، وكيفية تفاعل المعدات الطرفية مع الروبوت.

ثم تأتي موثوقية التحكم. إذا فُتح باب أمان، يجب أن يتوقف الروبوت بطريقة متوقعة ومتحقق من صحتها. وإذا تم الضغط على زر إيقاف الطوارئ، فيجب تحديد استجابة النظام واختبارها. هنا تكتسب الأجزاء المتعلقة بالسلامة في أنظمة التحكم أهمية. فالتصميم المتوافق لا يعني فقط «وجود زر إيقاف طوارئ»، بل يعني أن بنية دائرة السلامة، والتشخيصات، واستجابة الأعطال تفي بالأداء المطلوب لذلك الخطر.

السلامة الكهربائية طبقة أخرى لا ينبغي أبداً التعامل معها على أنها مجرد مستندات. تجمع خلايا اللحام بين إلكترونيات القدرة، وخزائن التحكم، والتأريض، والكابلات المعرضة للحرارة، وظروف الورشة القاسية في كثير من الأحيان. قبل التركيب، ينبغي للمصانع تأكيد تخطيط الخزانة، والحماية من الصدمة الكهربائية، ووضع الملصقات المناسبة، وترتيبات التأريض، والعزل، ومسارات الكابلات. في تطبيقات اللحام، يمكن أن يصبح سوء التأريض وإدارة الكابلات مشكلة سلامة ومشكلة في استقرار العملية في آن واحد.

وسم CE مهم، لكنه ليس الإجابة الكاملة

يسأل كثير من المشترين، ولا سيما مستوردي المعدات، أولاً عن CE. وهذا أمر منطقي، خصوصاً للسوق الأوروبية. لكن وسم CE وحده لا ينبغي أن ينهي النقاش. قد تحمل خلية روبوت اللحام وثائق CE، ومع ذلك يجب أن يتوافق التركيب النهائي مع التكوين المعلن والاستخدام المقصود وظروف الموقع.

إذا عُدّلت الخلية بعد التسليم، أو جُمعت مع آلات أخرى، أو رُكبت ضمن تدفق عملية جديد، فقد يلزم إجراء تقييم إضافي. وهذا مهم للشركات التي تخدم الأسواق العالمية. فمورّد مثل Wuxi Samgins International Trade Co., Ltd.، الذي يعمل في معدات اللحام الآلي، وماكينات القطع CNC، وروبوتات اللحام، ومعدات خطوط إنتاج العوارض H، وغيرها من معدات تصنيع المعادن للعملاء في جنوب شرق آسيا وأوروبا والأمريكيتين وأوقيانوسيا، يتعين عليه عادةً الاهتمام ليس فقط بتكوين المنتج، بل أيضاً بتوقعات سوق الوجهة. إن تركيزهم على التحكم في العمليات وفق ISO9001 والتصميم الموجّه لمتطلبات CE في الاتحاد الأوروبي مفيد، لكن صورة الامتثال النهائية تظل معتمدة على التخطيط الدقيق للخلية وتكاملها في الموقع.

ما الذي ينبغي للمصنع التحقق منه في الخلية نفسها

قبل تركيب روبوت اللحام، تستحق عدة ميزات سلامة تأكيداً مباشراً بدلاً من افتراضها.

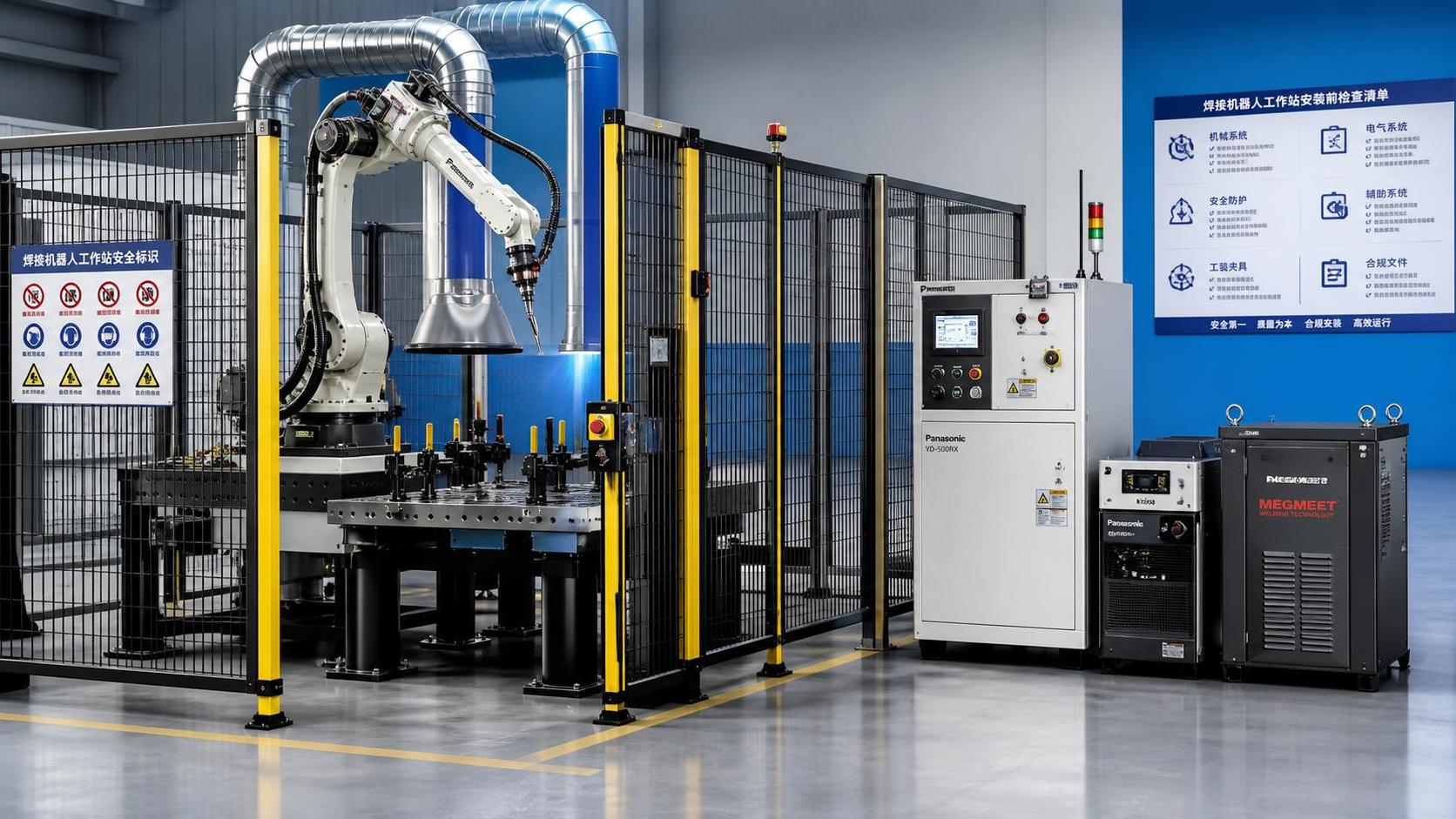

الحواجز والتحكم في الوصول

يجب أن تحتوي الخلية على وسائل حماية تمنع الدخول غير المقصود إلى المناطق الخطرة أثناء التشغيل الآلي. بحسب العملية، قد يشمل ذلك سياجاً ثابتاً، أو أبواباً مزودة بأقفال تعشيق، أو ستائر ضوئية، أو ماسحات مناطق، أو مزيجاً منها. في اللحام بالقوس، غالباً ما تؤدي الحواجز المادية وظيفتين من خلال التحكم أيضاً في التعرض لوميض القوس والتناثر المعدني. ويجب التحقق من مسافات السلامة وفقاً لمدى الوصول الفعلي وإمكانية تجاوز الحركة، بما في ذلك قطعة العمل والعدة.

سلوك إيقاف الطوارئ والإيقاف الوقائي

يجب أن تكون أجهزة إيقاف الطوارئ سهلة الوصول ومحددة بوضوح، لكن هذا ليس سوى الجزء الظاهر. ينبغي للمنشأة التحقق مما يزيله الإيقاف أو يعزله فعلياً: حركة الروبوت، وخرج اللحام، وتغذية الأسلاك، والغاز، وحركة المقلّب، والمحاور المساعدة عند الحاجة. كما تحتاج عمليات الإيقاف الوقائي التي ينشطها مفتاح البوابة أو ماسح السلامة إلى منطق واضح. في خلايا اللحام، قد يؤدي إيقاف الروبوت من دون التحكم في مصدر اللحام إلى بقاء مخاطر متبقية.

الوضع اليدوي وسلامة التعليم

تحدث نسبة كبيرة من الحوادث المتعلقة بالروبوتات أثناء الإعداد، والتعليم، والصيانة، أو استعادة التشغيل بعد الأعطال، وليس أثناء الإنتاج الآلي الكامل. لذلك، يُعد الوضع اليدوي منخفض السرعة، وأجهزة التمكين في وحدة التعليم المحمولة، والاختيار الواضح للأوضاع، وتقييد الوصول أثناء البرمجة أموراً أساسية. إذا لم تستطع شركة التكامل شرح كيفية إدارة التعليم الآمن، فإن المشروع ليس جاهزاً للتركيب.

شفط الأبخرة والتهوية ومخاطر الحريق

غالباً ما يُستهان بهذا الجانب لأنه يقع بين السلامة المهنية وهندسة العمليات. يجب التحكم في أبخرة اللحام والحرارة والشرر من خلال شفط مناسب وتصميم ملائم للخلية. تعتمد متطلبات التهوية الدقيقة على المادة، ومادة الحشو، ودورة التشغيل، واللوائح المحلية، ولذلك ينبغي تأكيدها لكل حالة على حدة. وعندما يكون هناك غبار قابل للاشتعال، أو طلاءات، أو تخطيطات خلايا مغلقة، تصبح الوقاية من الحرائق أكثر أهمية.

القفل أثناء الصيانة والوصول إليها

ينبغي أن تكون نقاط الصيانة قابلة للوصول من دون خلق مخاطر جديدة. هل يوجد إجراء لعزل الطاقة الكهربائية، والطاقة الهوائية، والطاقة الميكانيكية المخزنة، وخرج اللحام قبل أعمال الصيانة؟ هل يمكن الوصول إلى محطات تنظيف الشعلة ومكونات تغذية الأسلاك من دون الدخول إلى مناطق حركة الروبوت الخطرة؟ الخلية التي تعمل جيداً في الإنتاج لكن يصعب صيانتها بأمان تسبب عادةً مشكلات لاحقاً.

الوثائق مهمة لأنها توضح كيفية التفكير في الآلة

قبل الموافقة على التركيب، ينبغي مراجعة الوثائق بالجدية نفسها المطبقة على المعدات. ويشمل ذلك عادةً تقييم المخاطر، والمخططات الكهربائية، والمخططات الهوائية عند الاقتضاء، ووصف دائرة السلامة، ودليل التشغيل، وتعليمات الصيانة، وقائمة قطع الغيار، وإعلان المطابقة أو وثائق الامتثال المكافئة للسوق المستهدف.

تسهل حزمة الوثائق الجيدة القبول لأنها تجيب مبكراً عن الأسئلة المتوقعة. ما المخاطر المتبقية بعد تطبيق وسائل الحماية؟ ما معدات الوقاية الشخصية التي لا تزال مطلوبة؟ ما إجراء إعادة التشغيل بعد حدوث عطل؟ كيف يتم التحقق من صحة أجهزة السلامة؟ إذا كانت هذه الإجابات موجودة شفهياً فقط، فإن المصنع يتحمل مخاطر غير ضرورية.

الأخطاء الشائعة قبل التركيب

من الأخطاء الشائعة التعامل مع مورد الروبوت، ومورد مصدر اللحام، وشركة تكامل الخط كجزر منفصلة. غالباً ما تظهر مشكلات السلامة في الفجوات: يتوقف الروبوت لكن المقلّب لا يتوقف، أو يكون قفل تعشيق البوابة موصلاً كهربائياً لكنه غير مصنف من حيث الأداء، أو تعمل شفاطات الاستخلاص مع عائلة من القطع دون أخرى.

خطأ آخر هو الشراء وفق معيار اسمي بدلاً من التطبيق الفعلي. تختلف خلية القطع المسطحة البسيطة عن نظام يلحم عوارض إنشائية كبيرة، أو أنابيب، أو تجميعات مصنعة ثقيلة. تغير المحاور الخارجية، والمقلّبات ذات الرأس والذيل، واللحامات الطويلة، ومناطق تحميل المشغلين، ملف المخاطر بدرجة كبيرة.

والخطأ الثالث هو افتراض أن خبرة التصدير تغطي تلقائياً امتثال الموقع. يمكن للموردين الدوليين ذوي محافظ المعدات الواسعة تقديم معرفة قيّمة بالعمليات، خاصة عندما تكون لديهم خبرة في معدات اللحام والقطع والدرفلة والتصنيع الآلية. ومع ذلك، ينبغي للمصنع تأكيد مفهوم السلامة النهائي مقابل اللوائح المحلية، وقواعد المنشأة، وإيقاع الإنتاج الدقيق في الموقع.

كيف ينبغي أن تبدو مراجعة عملية قبل التركيب

لا يلزم أن تكون المراجعة المفيدة قبل التركيب طويلة، لكنها يجب أن تكون محددة. ينبغي للفريق تأكيد المعايير المطبقة في سوق الوجهة، ومراجعة تقييم المخاطر، وفحص مفهوم الحواجز، والتحقق من بنية تحكم السلامة، والتأكد من أن الأدلة والإقرارات تتوافق مع التكوين المورّد. ثم ينبغي لهم استعراض سيناريوهات التشغيل الفعلية: التحميل، والدورة الآلية، وتغيير القطعة، وتنظيف الشعلة، واستبدال السلك، واستعادة التشغيل بعد الانحشار، والصيانة، والاستجابة للطوارئ.

إذا كان روبوت اللحام سيتكامل ضمن خط تصنيع أوسع، فينبغي أن تشمل المراجعة أيضاً الواجهات السابقة واللاحقة. فقد تصبح خلية آمنة غير آمنة عند ربطها بناقلات، أو محطات تجميع، أو أقسام قطع CNC، أو أنظمة مناولة العوارض من دون منطق إيقاف منسق.

إذن، ما معايير السلامة التي يجب أن يفي بها روبوت اللحام قبل تركيبه في مصنع؟ كحد أدنى، يجب أن يفي بمعايير الروبوتات والآلات والكهرباء والتحكم في السلامة ذات الصلة بسوقه، وأن تنعكس هذه المتطلبات في التصميم الفعلي للخلية، وليس فقط في وثائق المبيعات. وإذا كانت هناك قاعدة عملية واحدة تستحق التذكر، فهي: قيّم الروبوت كنظام عمل في ظروف مصنعك، لا كبند في كتالوج. فهذا عادةً هو الفرق بين بدء تشغيل سلس وإعادة تصميم مكلفة بعد التسليم.
